Mire debajo de un vehículo, alrededor de un convertidor catalítico, detrás de un colector de escape o a lo largo de un túnel de escape y muchos escudos térmicos de metal comparten una característica obvia: la superficie no es plana.
Los hoyuelos, las nervaduras elevadas, las texturas prensadas y los patrones repetitivos que se encuentran en los escudos térmicos automotrices son características de ingeniería funcionales. El relieve cambia el comportamiento de una lámina de metal delgada. En lugar de depender solo del grosor del material para la rigidez, una superficie tridimensional permite que el escudo mantenga su forma mientras mantiene el componente relativamente delgado y liviano.
Es por esto que el material de escudo térmico en relieve se utiliza ampliamente para sistemas de escape automotrices, compartimentos del motor, barreras térmicas de los bajos y otras aplicaciones donde la temperatura, la vibración, el espacio de empaquetado y la masa del vehículo deben considerarse al mismo tiempo.

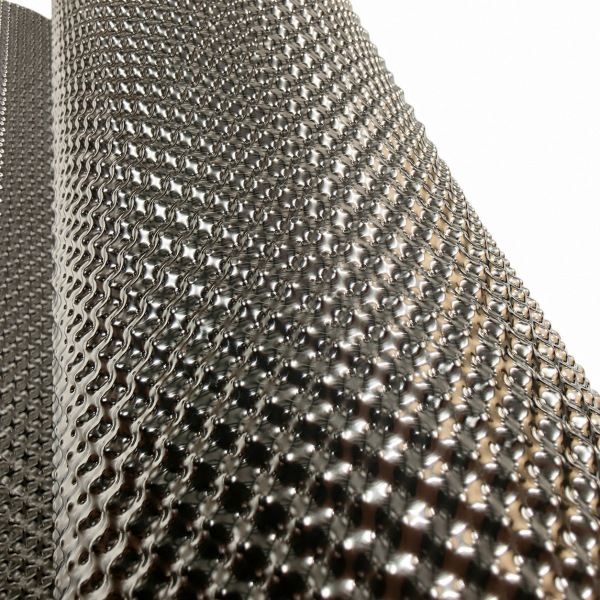

BSTFLEX fabrica varios tipos de materiales de barrera térmica de metal, incluyendo material de escudo térmico de acero inoxidable en relieve, material de escudo térmico de aluminio en relieve y material de escudo térmico de Alloy 625 Inconel para proyectos personalizados de gestión térmica.
Una lámina plana y una lámina en relieve pueden fabricarse con el mismo metal y el mismo grosor nominal, sin embargo, su comportamiento mecánico puede ser muy diferente.
Una gran área de metal plano y delgado puede flexionarse fácilmente. Cuando se instala en un vehículo, también puede estar expuesta a vibraciones, movimiento del motor, excitación de la carretera, presión del flujo de aire y expansión y contracción repetidas a medida que el sistema de escape se calienta y se enfría.
Aumentar el grosor de la lámina es una forma de aumentar la rigidez, pero también añade peso y consumo de material. El relieve ofrece otra opción.
Al presionar un patrón tridimensional controlado en la lámina, el fabricante cambia su geometría de sección transversal. Las características elevadas y empotradas hacen que el panel sea más resistente a la flexión que una superficie equivalente completamente plana.
Para los ingenieros automotrices, esto crea una oportunidad importante: la estabilidad estructural puede mejorarse sin depender exclusivamente de metal de mayor calibre.
La apariencia de la lámina de escudo térmico en relieve a veces hace que se trate como un producto de metal estampado. Esa descripción pasa por alto su propósito principal.
En la gestión térmica automotriz, el perfil en relieve puede influir en:
El patrón óptimo depende del metal base, el grosor de la lámina, las dimensiones del escudo, la profundidad de conformado y el método de montaje. Un patrón que funciona bien para un panel de bajos de aluminio grande puede no ser la mejor configuración para un escudo de colector de escape de acero inoxidable compacto.
Para entender por qué funciona el relieve, considere una simple hoja de papel. Una hoja plana se dobla fácilmente. Una vez que la misma hoja se pliega o se forma en un perfil tridimensional, se vuelve mucho más resistente a la flexión en ciertas direcciones.
El metal en relieve sigue el mismo principio estructural general.
El patrón elevado introduce geometría local en una superficie que de otro modo sería plana. En lugar de que todo el panel se comporte como un plano delgado, las secciones formadas resisten la flexión y ayudan a distribuir las cargas mecánicas a través de la pieza.
Para el diseño de escudos térmicos, esto puede ser particularmente útil cuando el escudo debe cubrir un área relativamente grande pero el fabricante desea evitar masa innecesaria.
El objetivo, por lo tanto, no es simplemente producir el metal más delgado posible. Es encontrar una combinación adecuada de:
Un solo escudo térmico puede parecer un componente pequeño del vehículo, pero una plataforma completa puede utilizar múltiples barreras térmicas alrededor del motor, el sistema de escape, el piso, el sistema de combustible y el equipo de postratamiento.
Añadir un grosor innecesario a cada escudo aumenta la masa total del vehículo, así como el consumo de materia prima.
El metal estampado ofrece a los diseñadores otra forma de lograr el comportamiento estructural requerido. En lugar de resolver cada problema de rigidez aumentando el calibre, la geometría del material en sí se convierte en parte del diseño del componente.
Esta es una razón por la cual el material de escudo térmico de aluminio estampado es particularmente atractivo para aplicaciones de gran superficie. El aluminio ya ofrece una baja densidad, y el estampado puede hacer que una lámina delgada sea más adecuada para su manipulación e instalación.
Para áreas más calientes donde se prefiere el acero inoxidable, el estampado puede ayudar de manera similar a crear un escudo de pared delgada estable sin convertir la pieza en una cubierta metálica innecesariamente pesada.
Un escudo térmico de vehículo nunca opera en un entorno estático.
Durante el servicio puede estar expuesto a:
Un panel plano grande puede desarrollar un movimiento no deseado si su rigidez, puntos de montaje y geometría no están diseñados correctamente. En algunos casos, esto contribuye a zumbidos, traqueteos o fatiga alrededor de los puntos de fijación.
Un perfil estampado puede ayudar a aumentar la rigidez del panel y alterar cómo responde mecánicamente la lámina. No debe verse como una solución NVH completa por sí sola; el diseño de montaje, las holguras, los sujetadores y la geometría del componente siguen siendo igualmente importantes.
Sin embargo, el estampado le da al ingeniero térmico otra herramienta estructural para controlar el comportamiento de un escudo térmico de metal delgado.
El ruido, la vibración y la aspereza (NVH) no se limitan a los motores, las suspensiones o los acabados interiores. Un escudo térmico mal diseñado también puede convertirse en una fuente de NVH.
Esto es especialmente relevante para los escudos de los bajos del vehículo colocados cerca de un sistema de escape. Incluso si la pieza realiza su función térmica correctamente, un traqueteo o resonancia no deseados pueden crear un problema de calidad del vehículo.
Durante el desarrollo de los OEM, los ingenieros evalúan, por lo tanto, el rendimiento térmico y el comportamiento mecánico en conjunto.
Las consideraciones de diseño típicas incluyen:
El estampado no debe tratarse como un sustituto de una ingeniería térmica adecuada. El rendimiento térmico de un escudo térmico automotriz depende de toda la instalación y no solo del patrón de la superficie.
Los factores importantes incluyen:
Cuando la geometría estampada ayuda a preservar la separación diseñada o la forma estructural de un escudo delgado, puede contribuir indirectamente a un rendimiento térmico constante. Sin embargo, su contribución de ingeniería más obvia es estructural, en lugar de simplemente aumentar la resistencia a la temperatura.
Muchos escudos térmicos rígidos para automóviles funcionan de manera más eficaz cuando están separados de la superficie caliente en lugar de presionados directamente contra ella.
La razón es sencilla: el contacto directo de metal con metal crea una ruta de conducción de calor.
Cuando existe un espacio controlado entre el componente de escape y el escudo, el diseño puede reducir la conducción directa y utilizar el escudo principalmente para gestionar el calor radiante que llega al lado protegido.
Esto significa que los ingenieros deben evaluar el conjunto completo en lugar de especificar una lámina estampada de forma aislada.
Las preguntas relevantes incluyen:
El acero inoxidable se utiliza con frecuencia para escudos térmicos rígidos ubicados en entornos de escape exigentes. Proporciona una resistencia mecánica, resistencia a la corrosión y durabilidad útiles cuando se expone a calentamiento y enfriamiento repetidos.
Cuando el acero inoxidable delgado se estampa, la superficie estructurada aumenta la rigidez y hace que el material sea más adecuado para componentes automotrices formados.

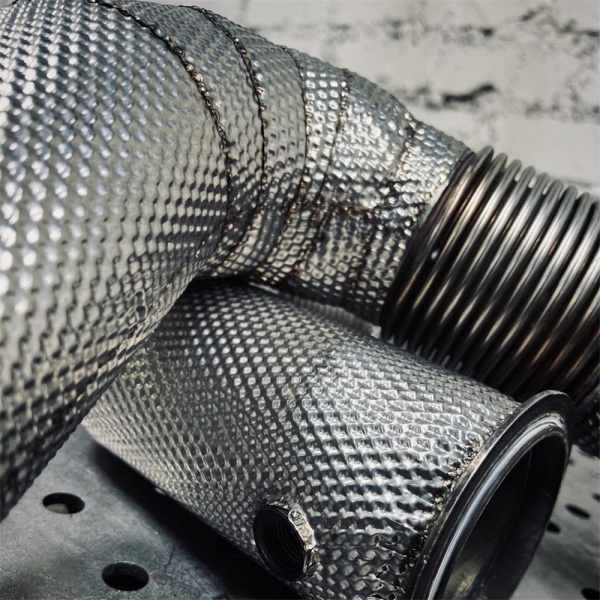

Las aplicaciones típicas para lámina de barrera térmica de acero inoxidable estampada incluyen:
El grado final de acero inoxidable debe seleccionarse de acuerdo con el entorno de aplicación, las condiciones de corrosión, los requisitos de conformado y la carga térmica.
El aluminio sigue una lógica de diseño diferente.
Su principal atractivo en la gestión térmica de vehículos es su bajo peso combinado con una buena conformabilidad y características útiles de protección contra el calor radiante. Esto lo hace especialmente práctico para paneles grandes colocados lejos de las zonas calientes de escape más severas.
BSTFLEX material de escudo térmico de aluminio estampado puede utilizarse para aplicaciones tales como:
El estampado es particularmente útil para el aluminio porque los paneles anchos y delgados pueden ser relativamente flexibles de otro modo. Una superficie formada mejora su comportamiento estructural mientras conserva la ventaja de peso asociada con el material base.
| Factor de diseño | Aluminio estampado | Acero inoxidable estampado |
|---|---|---|
| Ventaja principal | Bajo peso | Durabilidad en zonas calientes exigentes |
| Instalación típica | Bajos de carrocería, suelo, compartimento del motor y barreras secundarias | Colector de escape, convertidor, silenciador y lado caliente del escape |
| Peso del panel | Más bajo | Más alto para una geometría comparable |
| Formabilidad | Bien adaptado para piezas formadas ligeras | Adecuado para escudos de escape formados resistentes |
| Robustez mecánica | Adecuado donde se prioriza el peso | Preferido donde la demanda mecánica es mayor |
| Beneficio del estampado | Rigidiza la lámina ligera | Soporta una construcción rígida de calibre delgado |
La elección correcta está determinada por la zona térmica y el entorno mecánico en lugar de solo por el estampado.
Algunos sistemas de escape funcionan más allá de las condiciones normalmente asignadas a los escudos convencionales de aluminio o acero inoxidable estándar. Los motores turboalimentados de alto rendimiento, los sistemas de automovilismo y los conjuntos de escape industriales especializados pueden requerir aleaciones de níquel de mayor rendimiento.
Para estas aplicaciones, BSTFLEX también suministra Material de escudo térmico de Inconel Alloy 625.
El Inconel generalmente se considera cuando la exposición térmica extrema, la resistencia a la oxidación y el rendimiento mecánico a alta temperatura justifican el mayor costo del material.
Por lo tanto, debe tratarse como una opción de ingeniería para condiciones de funcionamiento severas en lugar de una mejora automática para cada escudo térmico automotriz.
No existe un patrón estampado universal adecuado para cada barrera térmica.
Dependiendo del proceso de fabricación y los requisitos del componente, un escudo térmico de metal puede utilizar:
El patrón debe seleccionarse de acuerdo con la rigidez requerida, el calibre de la lámina, la dirección de conformado y la geometría del componente terminado.
Un patrón complejo no es automáticamente mejor. El objetivo es crear suficiente estabilidad estructural preservando al mismo tiempo la capacidad de fabricación.

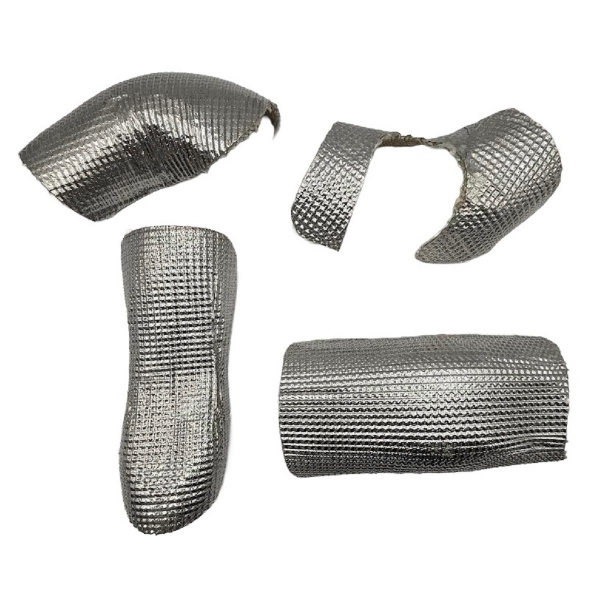

El material del escudo térmico a menudo se estampa, estira, dobla o recorta adicionalmente después de que se haya producido la lámina o bobina inicial.
Por esta razón, el estampado debe ser compatible con el conformado posterior.
Un patrón demasiado agresivo puede interferir con el embutido profundo o causar un flujo de material impredecible en un componente complejo. Un patrón que es demasiado superficial puede no proporcionar la rigidez requerida.
Por lo tanto, el desarrollo de escudos térmicos para OEM debe considerar la secuencia de las operaciones de fabricación, incluyendo:
Uno de los errores de abastecimiento más comunes es solicitar un escudo térmico de metal solo por material y espesor.
Por ejemplo:
"Necesitamos lámina de escudo térmico de acero inoxidable."
Esta información no es suficiente para definir un componente automotriz confiable.
El comprador también debe considerar:
El mismo espesor de lámina puede comportarse de manera muy diferente dependiendo de la aleación, el patrón y la geometría terminada.
Diferentes clientes compran materiales de protección térmica en diferentes etapas de la cadena de fabricación.
Una empresa de estampado de escapes puede requerir lámina o bobina estampada que luego se prensará en escudos terminados. Un proveedor de nivel automotriz (Tier) puede requerir en su lugar un componente conformado fabricado de acuerdo con un plano.
Al solicitar una cotización, los compradores deben identificar claramente si requieren:
Esta distinción es particularmente importante para el abastecimiento de escudos térmicos B2B, ya que las herramientas, las tolerancias dimensionales y el volumen de producción pueden afectar significativamente el método de fabricación.
Las barreras térmicas de metal estampado se pueden encontrar en todo un vehículo donde sea necesario un escudo rígido y ligero entre una fuente de calor y un componente sensible a la temperatura.
El escudo debe soportar la vibración del motor y los ciclos térmicos repetidos mientras mantiene la distancia con respecto al colector y los componentes cercanos.
Los escudos térmicos alrededor de los convertidores protegen las estructuras del piso adyacentes, el cableado y otros sistemas de los bajos del vehículo del calor radiante concentrado.

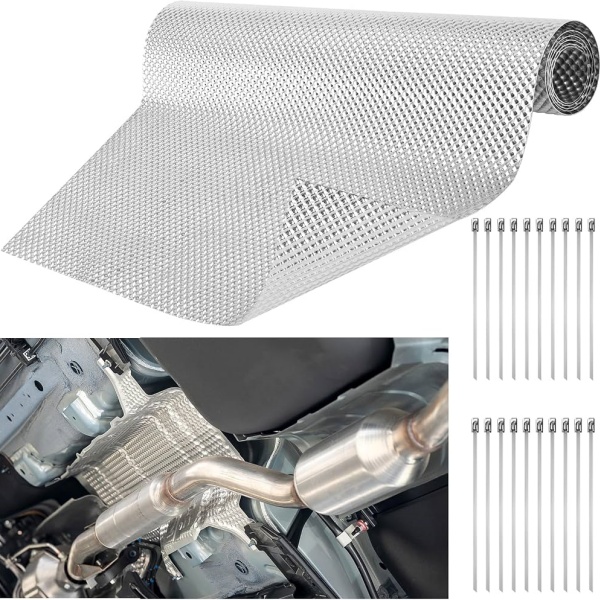

Los tramos largos de escape en los bajos a menudo requieren blindaje donde las tuberías pasan cerca del piso del vehículo, los sistemas de combustible o las estructuras de la carrocería.
Las grandes superficies de escudo alrededor de los silenciadores se benefician de una combinación de bajo peso y rigidez de panel adecuada.
Los compartimentos de motor turboalimentados compactos crean desafíos severos de empaquetado y gestión térmica. Se puede considerar el acero inoxidable o aleaciones de mayor rendimiento según el entorno operativo.
Las barreras de aluminio ligeras pueden ayudar a proteger el cableado, los componentes de admisión, la electrónica y los paneles de la carrocería del calor radiante generado por los componentes del lado del escape.
La tecnología no se limita a los vehículos de pasajeros.
Los escudos térmicos de metal estampado también se pueden utilizar en:
Estas aplicaciones pueden poner mayor énfasis en la durabilidad, ya que los motores pueden funcionar durante períodos prolongados bajo carga alta mientras están expuestos a suciedad, agua, vibraciones e impactos mecánicos.
Una solicitud de cotización (RFQ) útil debe proporcionar suficiente información para que el proveedor comprenda tanto el requisito de material como la aplicación terminada.
| Elemento de especificación | Información a proporcionar |
|---|---|
| Aplicación | Colector de escape, convertidor catalítico, bajos del vehículo, turbo, silenciador, compartimento del motor u otra ubicación |
| Material base | Aluminio, acero inoxidable, Inconel o material a recomendar |
| Grado | Grado de aleación requerido si ya está especificado |
| Espesor | Espesor nominal de la lámina o rango aceptable |
| Estampado | Patrón existente, muestra u objetivo estructural requerido |
| Dimensiones | Ancho, largo o especificación de la bobina |
| Procesamiento | Lámina, pieza en bruto, estampado, conformado o componente terminado |
| Dibujo | Dibujo 2D, modelo 3D o muestra física si está disponible |
| Cantidad | Cantidad de prototipos y demanda anual esperada |
BSTFLEX apoya proyectos de gestión térmica desde el material de escudo térmico en bruto hasta aplicaciones OEM personalizadas.
Las opciones disponibles pueden incluir:
Para ver las opciones de productos actuales, consulte:
El material de escudo térmico estampado es una lámina o lámina metálica que ha sido formada mecánicamente con un patrón de superficie elevado y rebajado. La geometría estampada aumenta la rigidez estructural de una lámina delgada y la hace adecuada para barreras térmicas automotrices ligeras.
Los hoyuelos u otras características estampadas añaden geometría tridimensional al metal delgado. Esto puede mejorar la rigidez del panel y ayudar a que un escudo térmico mantenga su forma diseñada bajo vibración y ciclos térmicos.
Para muchos escudos automotrices de calibre delgado, el estampado ofrece ventajas estructurales porque la superficie formada es más resistente a la flexión que una lámina completamente plana de material y espesor similares. La construcción adecuada sigue dependiendo de la aplicación.
No. La aleación base determina principalmente la capacidad de alta temperatura del material. El estampado cambia la geometría y el comportamiento mecánico de la lámina; no convierte el aluminio o el acero inoxidable en una aleación de mayor temperatura.
El aluminio es atractivo para barreras radiantes ligeras y escudos de gran superficie. El acero inoxidable es generalmente preferido en entornos más exigentes del lado del escape. La selección del material debe basarse en la carga térmica, el peso, la corrosión, la vibración y la posición de instalación.
Las aleaciones a base de níquel como Inconel 625 pueden considerarse para entornos térmicos severos donde el rendimiento mecánico a alta temperatura y la resistencia a la oxidación son importantes. Generalmente se reservan para aplicaciones que justifican su mayor costo de material.
Sí. La geometría del estampado puede desarrollarse de acuerdo con el grosor del material, las dimensiones de la pieza terminada, los requisitos de conformado y el volumen de producción. Los clientes pueden proporcionar dibujos, muestras o un escudo térmico existente para su evaluación.
Dependiendo del proyecto, el material puede suministrarse para su procesamiento posterior o desarrollarse en piezas específicas para la aplicación. Las solicitudes de presupuesto (RFQ) deben especificar si se requieren láminas, piezas en bruto, componentes formados o escudos térmicos OEM terminados.
El valor de un escudo térmico automotriz estampado no proviene solo del patrón de la superficie. Proviene del uso conjunto de la geometría, el material y el diseño de instalación.
Un patrón de estampado seleccionado adecuadamente puede dar al metal delgado una mayor estabilidad estructural, apoyar la construcción ligera y ayudar a que un escudo térmico terminado tolere la vibración y el ciclo térmico que se encuentran en los vehículos reales. El aluminio, el acero inoxidable y el Inconel pueden seleccionarse entonces de acuerdo con la zona térmica en la que operará el escudo.
Para sistemas de escape OEM, compartimentos del motor, convertidores catalíticos, turbocompresores o aplicaciones en los bajos del vehículo, BSTFLEX puede revisar dibujos, muestras y requisitos operativos para desarrollar una solución de escudo térmico de metal estampado adecuada.
Envíe el material requerido, el grosor, las dimensiones, el dibujo, la cantidad anual y la información de la aplicación para solicitar una revisión de ingeniería, una muestra o una cotización.
