Un protector térmico para turbocompresor puede coincidir con una fotografía y aun así no coincidir con los puntos de montaje en el conjunto instalado. Para un pedido OEM, el plano debe describir más que la carcasa visible. Debe identificar la pieza suministrada, su relación con el turbocompresor y las condiciones bajo las cuales se aceptará una muestra.
BSTFLEX ofrece unaprotector térmico estampado para turbocompresorPara proyectos de blindaje metálico a medida, se pueden enviar planos, muestras y fotografías de la instalación para su revisión. Esta guía se centra en la preparación de estos materiales y en la transformación de los comentarios sobre las muestras en una especificación de producción definida.

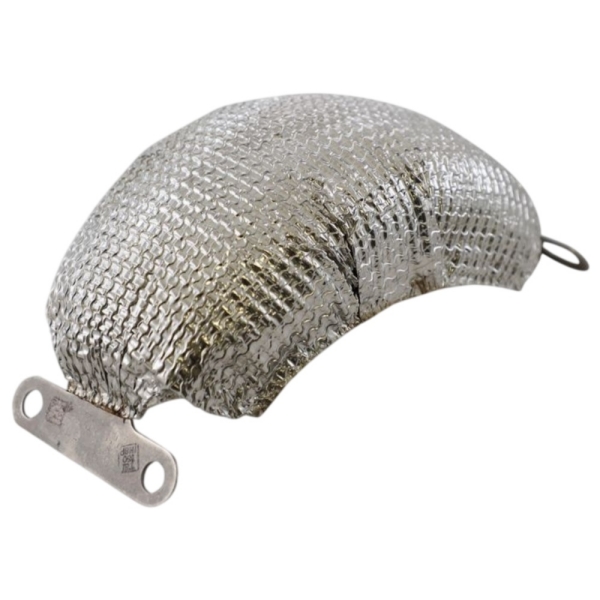

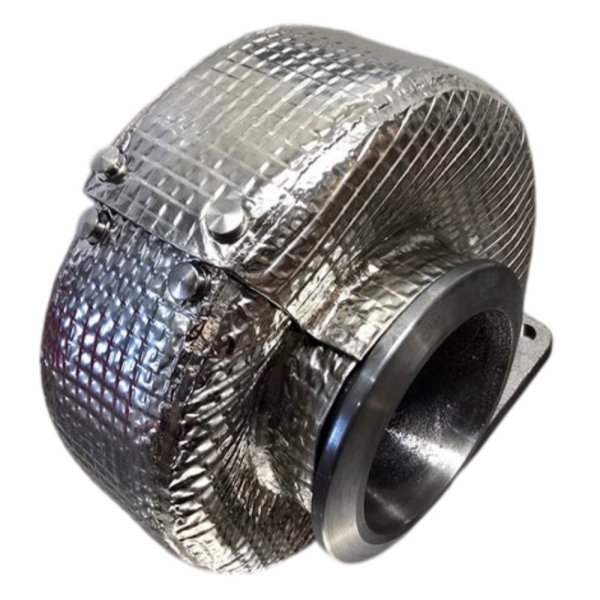

El sujeto es un rígido, formadoprotector térmico metálico del turbocompresor. Mantenga el número de pieza, la construcción y los requisitos de aceptación específicos de ese producto.
Registre el número de pieza del turbocompresor y la configuración de instalación real. Un nombre genérico de familia de turbo no constituye una especificación de montaje completa. Las conexiones de la turbina, la orientación de la carcasa, los componentes del actuador y las tuberías circundantes deben estar representados en la información del proyecto.
Para un proyecto de reemplazo, distinga la protección de referencia del componente al que se ajusta. Determine si la intención es reproducir una pieza existente, revisar su cobertura, cambiar su material o desarrollar un sistema de fijación diferente. Marque cualquier daño o deformación en la muestra de referencia, en lugar de considerar intencional cada característica medida.
Para una nueva instalación, proporcione la última revisión del conjunto. No se debe aprobar una protección diseñada para un soporte de actuador o una posición de salida de escape anterior si el plano ya no representa el equipo.
El plano de la pieza define lo que se suministra.Muestre el perfil formado, las características de fijación, las aberturas, el estado de los bordes y la composición del material. Indique si los soportes, espaciadores y sujetadores están incluidos o son suministrados por el cliente. Proporcione referencias a los componentes ensamblados cuando sea necesario.
La vista de instalación define dónde debe funcionar.Muestre la carcasa de la turbina, las conexiones de escape cercanas, los componentes protegidos y el espacio disponible para el escudo. Una sección transversal del acceso más cercano puede ser más informativa que varias fotografías exteriores.
Identifique el componente sensible al calor que se va a proteger, ya sea un actuador, un conector, una manguera o un panel adyacente. A continuación, muestre la cobertura propuesta entre dicho componente y la fuente de calor. Esto proporciona a la revisión del diseño un objetivo específico, en lugar de una instrucción para cubrir la mayor parte posible del turbocompresor.
Indique también las áreas que deben permanecer despejadas para permitir el movimiento, la refrigeración, la inspección y la extracción. Respete las restricciones del fabricante del equipo. Un rediseño del escudo no debe requerir un ajuste no autorizado del actuador ni un cambio en la configuración calibrada del turbocompresor.
La cuestión funcional radica en determinar si el escudo se ubica correctamente en el conjunto. Solicite al ingeniero responsable que defina las referencias de inspección que reflejen dicha función, como una superficie de montaje aprobada y elementos de posicionamiento. Indique qué dimensiones controlan la relación entre los elementos de fijación y la carcasa circundante.
Una nota que indique que los orificios deben coincidir con la muestra deja margen para la interpretación. Sustitúyala por un dibujo controlado o un dispositivo de inspección acordado que establezca la posición, la orientación y la variación aceptable de los orificios. Si la muestra sigue siendo la referencia, identifíquela y registre cómo se ubicará durante la inspección.
Defina si cada característica se verifica con la pieza libre, apoyada o fijada en un dispositivo acordado. Una carcasa delgada y conformada puede desplazarse durante el proceso de sujeción. La inspección no debe ocultar una forma incorrecta aplicando una fuerza de ensamblaje indefinida.
No asigne la misma tolerancia estricta a todas las superficies sin considerar su función. Separe la precisión de fijación, las áreas críticas de holgura y los contornos exteriores no críticos. Confirme las tolerancias factibles durante la revisión de fabricación en lugar de agregar una exigencia de precisión general al pedido de compra.
Una solicitud de escudo térmico para turbocompresor de acero inoxidable no especifica el grado, el espesor de la chapa, el acabado ni las capas adicionales. Incluya estos requisitos en el plano o en la especificación adjunta. Si el material no es fijo, indique las condiciones de funcionamiento y solicite una propuesta de construcción antes de comparar presupuestos.
Para un conjunto metálico aislado, muestre la disposición de las capas, los límites de cobertura, el cierre de los bordes y el acabado final. Indique si el espesor especificado se refiere únicamente al metal o al conjunto completo. No apruebe dos presupuestos como equivalentes si uno incluye una capa de aislamiento y el otro cubre solo una carcasa metálica.
Separe los requisitos térmicos de las descripciones de los materiales. Especifique la ubicación de la medición, las condiciones de funcionamiento y el límite de temperatura relevante para la instalación. La designación del material por sí sola no determina la temperatura que alcanza un conector protegido ni la superficie exterior del blindaje instalado.
Las nervaduras, los rebordes, los relieves y demás elementos de conformado también deben formar parte del diseño acordado. Registre cuáles son esenciales y dónde el proveedor podría proponer cambios. Toda propuesta de fabricación debe revisarse antes de que se convierta en un requisito de producción.
Una muestra de ajuste preliminar y una muestra para producción responden a preguntas diferentes. Una muestra de ajuste puede ser útil para comprobar la cobertura y el acceso mientras se desarrolla el proceso de fabricación. Debe identificarse como tal, incluyendo cualquier diferencia con respecto al material o proceso de producción propuesto.
Para una muestra destinada a la producción, determine hasta qué punto las herramientas, el material, la secuencia de conformado y el método de ensamblaje representan el suministro previsto. No dé por sentado que una muestra ajustada manualmente demuestra la repetibilidad de una pieza estampada posterior.
El proceso de conformado puede producir un efecto de recuperación elástica, lo que provoca que la lámina liberada presente una forma distinta a la de la superficie de la herramienta. Por consiguiente, comprobar únicamente la geometría nominal de la herramienta no sustituye la inspección de la pieza terminada. Confirme qué mediciones de muestra se repetirán en las piezas fabricadas mediante el proceso de producción previsto.
Estas son cuestiones que deben resolverse durante la elaboración del presupuesto. No prescriben un método de utillaje para cada proyecto ni dan por sentado que un proceso en particular ya ha sido aprobado.
Registre si la muestra se ajusta a la revisión de ensamblaje especificada, se ubica en los puntos de montaje aprobados y no interfiere con las piezas adyacentes. Incluya el acceso a los sujetadores y la ruta necesaria para retirar la protección para su mantenimiento. Anote cualquier ajuste manual realizado durante la prueba; una muestra ajustada no constituye una referencia de producción sin cambios.
Verifique las holguras requeridas durante el movimiento operativo definido por el diseñador del equipo. Un ajuste en frío correcto es solo una parte de la evaluación, no una prueba del rendimiento durante la operación.
Acordar quién realizará cada prueba, dónde se llevará a cabo y qué resultados se requieren. Definir la carga operativa, las condiciones ambientales, el flujo de aire, la duración de la exposición y los puntos de medición. Incluir las condiciones posteriores al apagado cuando sean relevantes para el requisito térmico.
Evalúe la temperatura del componente protegido, no solo la del centro del escudo. Para cumplir con los requisitos de durabilidad, especifique la evaluación de vibración, ciclos térmicos o ambientales aplicable, en lugar de solicitar una prueba de alta resistencia no definida.
Tras un apagado seguro, enfriamiento y aislamiento, personal cualificado deberá inspeccionar las zonas acordadas para detectar marcas de contacto, grietas, holgura o cambios permanentes en el ajuste. Registre los límites y el método de inspección antes de la prueba. No describa una característica no probada como aprobada.
Registre la revisión del plano aceptada, las especificaciones del material, la construcción, los requisitos de inspección y la identificación de la muestra. Incluya cualquier desviación y la persona u organización responsable de su aceptación.
La aprobación del ajuste, la aprobación del rendimiento y la autorización de producción deben registrarse por separado.Se puede aceptar una muestra para comprobar su idoneidad mientras la prueba térmica permanece pendiente. Mantener estas decisiones separadas evita que un breve correo electrónico de aprobación se interprete como la aceptación de todos los requisitos.
Consideremos una prueba hipotética en la que se recorta el borde de un protector para que alcance una conexión de escape y se agranda un orificio de montaje para facilitar el ensamblaje. La muestra modificada podría encajar, pero el dibujo original ya no describe lo que se evaluó.
Registre el borde revisado, la geometría del orificio y la holgura afectada. Verifique si estos cambios alteran la cobertura, la retención o el proceso de fabricación. Actualice el dibujo e identifique si se requiere otra verificación de ajuste o rendimiento antes de su lanzamiento.
Aplique el mismo enfoque de control de cambios cuando un cliente modifique el diseño del turbocompresor tras la aprobación de la muestra. Un nuevo soporte, un sensor reubicado o una conexión de salida diferente deben dar lugar a una revisión de las características de protección afectadas, en lugar de asumir que la pieza anterior sigue siendo adecuada.
Para programas que utilizan una unidad separadaprotector térmico del colector de escapeIdentifique el límite entre los dos componentes metálicos en el plano de ensamblaje. Defina sus alcances de suministro individuales y cualquier interfaz que requiera revisión conjunta.

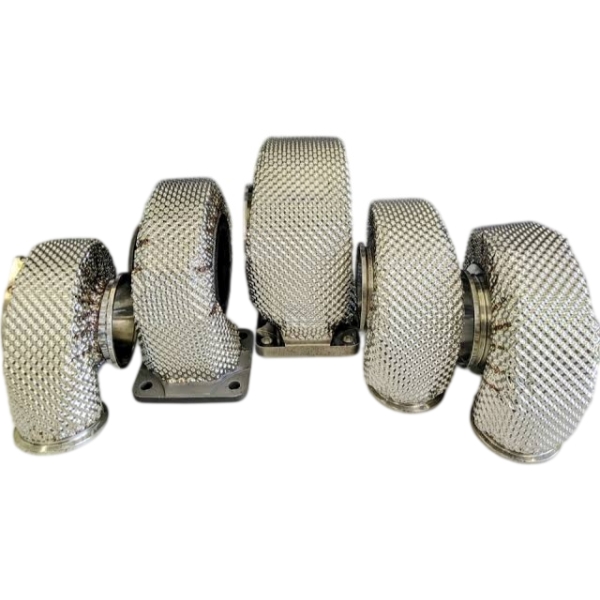

Para unProtector térmico personalizado para turbocompresorEnvíe el plano de la pieza o la muestra de referencia, la información de montaje, los requisitos térmicos y la cantidad prevista. Indique si la solicitud abarca una muestra de ajuste preliminar, muestras para producción, un suministro repetido o las tres etapas.
Solicite el presupuesto para identificar la construcción propuesta, los componentes incluidos, las suposiciones sobre las herramientas, el alcance de la inspección y cualquier duda técnica pendiente. En esta etapa, especifique los registros de materiales, los informes dimensionales o los documentos de aprobación del cliente necesarios para confirmar su disponibilidad y alcance.
BSTFLEX revisa los requisitos basados en dibujos y muestras a través de suProtector térmico para turbocompresor estampado a medidaproducto. Para otros componentes rígidos conformados, consulte laprotectores térmicos de estampado de metalcategoría.
Envíe el dibujo del protector térmico del turbocompresor a BSTFLEX.Con la revisión del ensamblaje, la cantidad de muestras y los requisitos de aprobación. Identifique la información confirmada y los detalles que aún requieren revisión de ingeniería para que la propuesta pueda abordar el proyecto real.
