BSTFLEX fabrica protectores térmicos estampados para turbocompresores, destinados al lado caliente de sistemas turbo para automóviles e industria. Cada protector metálico se adapta al espacio disponible, los puntos de montaje y los componentes que requieren protección. Envíenos un dibujo, una muestra o fotografías de la instalación para que podamos evaluar la forma, el material y el método de fijación para su proyecto.

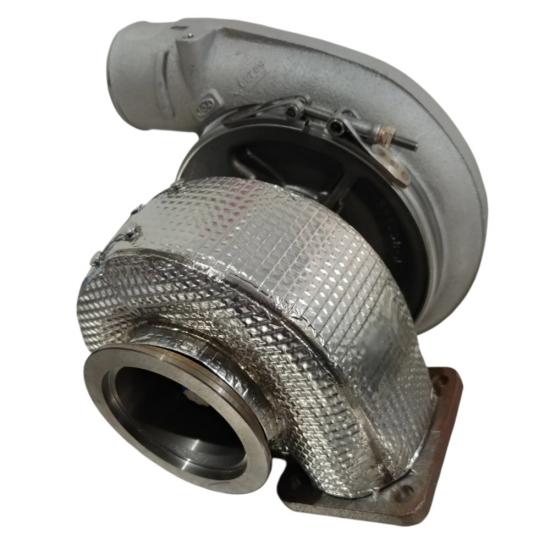

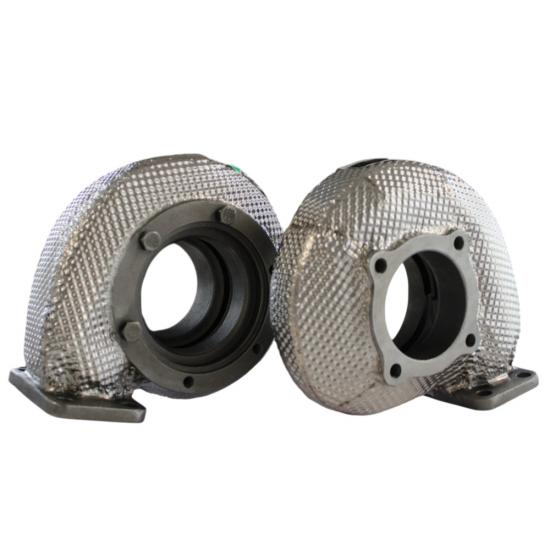

Un escudo metálico con forma adaptada a la instalación del turbocompresor.
Un turbocompresor se ubica cerca de mangueras, cableado, sensores y paneles de la carrocería. Un escudo rígido proporciona una barrera definida entre estas piezas y la carcasa de la turbina o los componentes del sistema de escape cercanos. Su rendimiento depende de la geometría de instalación, incluyendo la cobertura, el espacio libre, el flujo de aire y la forma en que el calor puede transmitirse a través de los puntos de montaje.
Podemos desarrollar un perfil estampado con nervaduras o áreas en relieve donde el diseño requiera mayor rigidez. Se pueden planificar aberturas y formas de borde alrededor de la entrada y salida de la turbina, los componentes de la válvula de descarga, los actuadores, los sensores y el acceso para mantenimiento. El diseño final también debe dejar espacio para la dilatación térmica y evitar el contacto con piezas móviles o sensibles al calor.
Opciones de construcción para proyectos OEM
| Elemento de diseño | Opciones de proyecto para definir |
|---|---|
| Metal | El acero inoxidable es un punto de partida común para un escudo ncerca del lado de la turbina. Otros metales se revisan en función de la ubicación real, la exposición a la temperatura, las condiciones de corrosión y los requisitos de conformado. |
| Estructura | Una carcasa metálica monolítica preformada o un conjunto metálico aislado, según lo requieran las necesidades térmicas y el espacio disponible. La construcción por capas se acuerda para cada proyecto específico. |
| Forma | Contornos estampados, relieve localizado, perlas, pliegues, recortes y acabados de bordes según el dibujo y el plan de utillaje. |
| Adjunto | Los orificios de montaje, los soportes u otros elementos de fijación especificados, así como la ubicación y el método de montaje, se comprueban comparándolos con la instalación real del turbocompresor. |
| Suministrar | Los requisitos para prototipos y producción en serie, los puntos de inspección y el embalaje se acordaron durante la elaboración del presupuesto. |
La calidad del material, el espesor de la lámina, el aislamiento, las tolerancias y el comportamiento térmico se especifican en función de la aplicación. La calidad del metal o la temperatura de prueba por sí solas no determinan la temperatura alcanzada en el lado protegido de la pantalla instalada.
Dónde se puede utilizar el escudo
- Carcasa de la turbina del turbocompresor y componentes adyacentes del lado caliente.
- Compartimentos del motor con espacio limitado alrededor de mangueras, cables o sensores.
- Salida de escape del turbo y paneles de la carrocería o del equipamiento cercanos
- Conjuntos de motores OEM, programas de reemplazo e instalaciones de turbocompresores a medida.
Desde la muestra hasta la pieza de producción
Para una pieza nueva, primero verificamos la fuente de calor, las piezas que se protegerán y el espacio disponible para un blindaje metálico. Luego revisamos el plano o la muestra para comprobar el conformado, el montaje, la seguridad de los bordes y la repetibilidad de la inspección. El ajuste del prototipo y el rendimiento térmico deben verificarse en el montaje real del cliente antes de aprobar la especificación de producción.
Si el proyecto también requiere un protector del colector de escape, consulte nuestraprotector térmico del colector de escapePara obtener un material de partida de metal moldeable, consulte laLámina protectora térmica de acero inoxidable repujado. Explorar elprotectores térmicos de estampado de metalrango para otros componentes conformados.
Qué incluir en su solicitud de cotización
Por favor, envíe un dibujo 2D o un modelo 3D, si lo tiene disponible, que incluya el diseño del turbocompresor y el sistema de escape, la cobertura requerida, las ubicaciones de montaje, las distancias mínimas, las condiciones térmicas previstas, la exposición ambiental, la cantidad objetivo y cualquier requisito de prueba o inspección. Si no dispone de un dibujo, le resultarán útiles las fotografías del área de instalación y de una pieza existente. Revisaremos la información y le propondremos el siguiente paso para el muestreo.
Preguntas frecuentes
¿Es este el mismo producto que una manta turbo?
No. Esta página describe un escudo térmico rígido de metal moldeado con un sistema de montaje definido. Una manta para turbinas es una cubierta aislante flexible que se instala alrededor de la carcasa de la turbina. La elección depende de la disposición del conjunto y del objetivo térmico.
¿Se puede fabricar un escudo a partir de una muestra existente?
Sí. Envíe la muestra o fotografías claras con las dimensiones, los detalles de montaje y la aplicación prevista. Un dibujo o un modelo 3D ayuda a confirmar los puntos de ajuste críticos antes de la fabricación de las herramientas y el muestreo.
¿Qué temperatura puede soportar el escudo?
No existe una clasificación única para todos los protectores térmicos de turbocompresores estampados. El tipo de metal, la construcción, la distancia a la fuente de calor, el flujo de aire y el ciclo de trabajo influyen en el resultado. Comparta las condiciones de funcionamiento y la temperatura objetivo del lado protegido para que podamos evaluar el diseño.
