Los tubos de protección térmica de aluminio no tienen una construcción de pared simple. Un tubo corrugado hecho de papel de aluminio y un tubo de aspecto similar forrado con fibra de vidrio presentan superficies de material diferentes al componente del interior. La decisión de compra debe comenzar por esa diferencia, no por el aspecto plateado.
Para una manguera de automóvil, un cable de control o un conjunto de cableado, primero identifique el trabajo requerido: una cubierta reflectante externa, una barrera térmica compuesta o un conducto de transferencia de aire. Esta guía compara dos construcciones de tubos corrugados de protección contra el calor y explica qué confirmar antes de sustituir uno por el otro.
Dos tubos corrugados, dos construcciones de pared

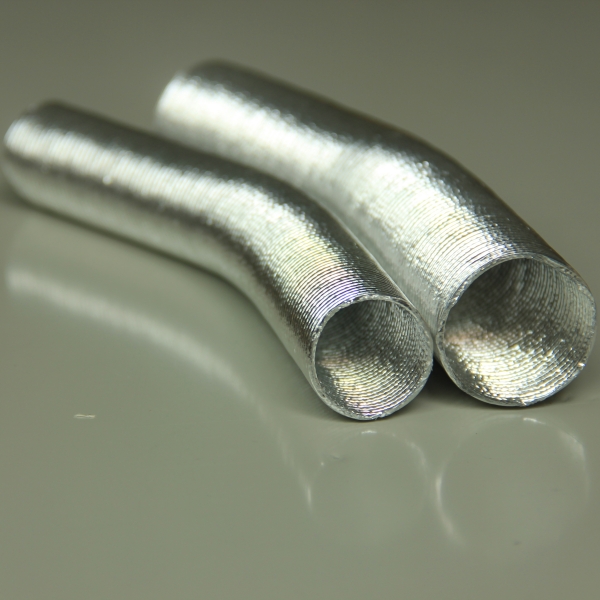

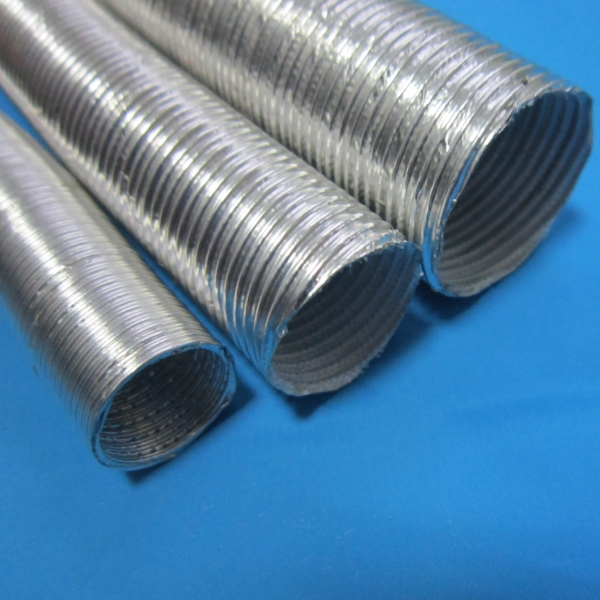

BSTFLEX incluye Fundas corrugadas reflectantes de calor de papel de aluminio con una pared de papel de aluminio de tres capas. El Tubo de protección térmica de fibra de vidrio y papel de aluminio separado tiene una capa interior de fibra de vidrio y dos capas de aluminio en el exterior.
| Punto de selección | Fundas corrugadas solo de papel de aluminio | Tubo corrugado forrado de fibra de vidrio |
|---|---|---|
| Construcción de pared indicada | Tres capas de papel de aluminio. | Fibra de vidrio en el interior, aluminio en el medio y aluminio en el exterior. |
| Superficie orientada hacia el componente protegido | La superficie de aluminio interior. | La capa de fibra de vidrio. |
| Motivo para evaluarlo | El proyecto requiere una cubierta protectora de aluminio conformada sin forro textil. | El proyecto requiere una cubierta compuesta con una capa de fibra de vidrio entre el aluminio y el componente. |
| Preguntas de instalación | Verifique el espacio libre conformado, la condición del borde cortado, la retención y los puntos de contacto. | Verifique las mismas características, además de la condición del forro y el espacio final disponible dentro del tubo. |
| Evidencia de rendimiento | Utilice los resultados para la construcción de papel de aluminio seleccionada y la disposición instalada. | Utilice los resultados para la construcción compuesta seleccionada y la disposición instalada. |
La tabla no establece un ganador universal. Sin condiciones de prueba comparables, una lista de materiales por sí sola no puede mostrar qué tubo mantendrá una manguera en particular más fría o durará más en servicio.
¿Qué hace la superficie de aluminio?
Se utiliza un exterior de aluminio reflectante para reducir el calor radiante absorbido por los componentes calientes cercanos. Una capa interior de fibra de vidrio proporciona una capa térmica adicional entre la pared metálica y la pieza protegida. Estas funciones deben considerarse por separado al seleccionar un tubo de aluminio y fibra de vidrio.
Ninguna de las construcciones enfría activamente una línea. Cuando el componente en sí genera calor o transporta un fluido caliente, revise su entorno térmico completo en lugar de asumir que una cubierta exterior bajará su temperatura. Especifique la condición aceptable del componente protegido, no simplemente la temperatura más alta anunciada para un material de revestimiento.
Para una revisión de diseño, identifique si la carga proviene de una fuente radiante cercana, aire caliente circundante o contacto directo. No convierta una declaración de exposición radiante en un permiso para apoyar el tubo en un colector de escape.

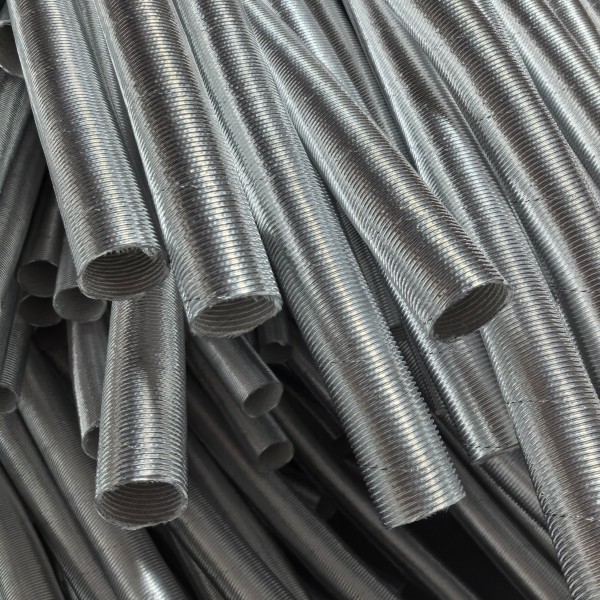

¿Cuándo debería considerar el tubo solo de papel de aluminio?
Comience con la construcción solo de papel de aluminio cuando el plano requiera una cubierta de aluminio corrugado y no haya ningún requisito de capa interior textil. El producto enumerado conserva su forma conformada, lo que resulta útil al revisar una ruta definida alrededor de un conjunto existente.
Mantenga la selección condicionada a la instalación real. Confirme que el tubo se pueda enrutar sin aplanarse, que sus extremos no se apoyen contra la superficie vulnerable de una manguera o cable, y que sus soportes lo mantengan en su posición. No asuma que agregar más capas de aluminio cumplirá con un objetivo térmico no probado.
Para compras de repuestos, compare una sección cortada del componente original con la muestra propuesta. Es posible que una fotografía exterior no revele si la pieza antigua contiene solo papel de aluminio, fibra de vidrio, papel u otro forro.

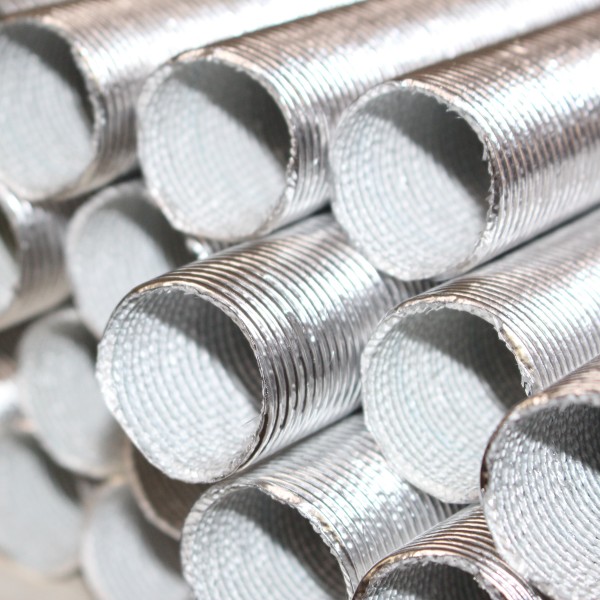

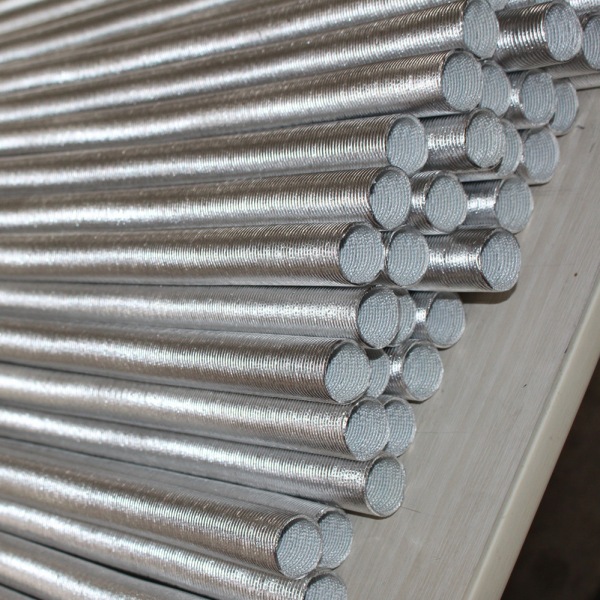

¿Cuándo debería considerar un tubo forrado de fibra de vidrio?
Evalúe la construcción forrada de fibra de vidrio cuando la especificación del conjunto requiera una pared compuesta o una superficie interior de fibra de vidrio. El producto BSTFLEX existente incluye la protección de mangueras, cables y líneas de fluido entre sus aplicaciones, incluidos conjuntos de refrigerante, aire acondicionado y líneas de combustible.
El forro merece su propia inspección. Revise su condición en los extremos cortados, después del conformado y donde sea que el componente protegido pueda moverse contra él. No asuma que la fibra de vidrio elimina automáticamente el desgaste por fricción, ni que un forro permite un espacio libre menor respecto a una fuente de calor.
Solicite la referencia de construcción completa. De lo contrario, una solicitud general de un “tubo de fibra de vidrio aluminizado” puede dejar abierto si el proveedor está cotizando un tubo compuesto corrugado o una funda textil suave.

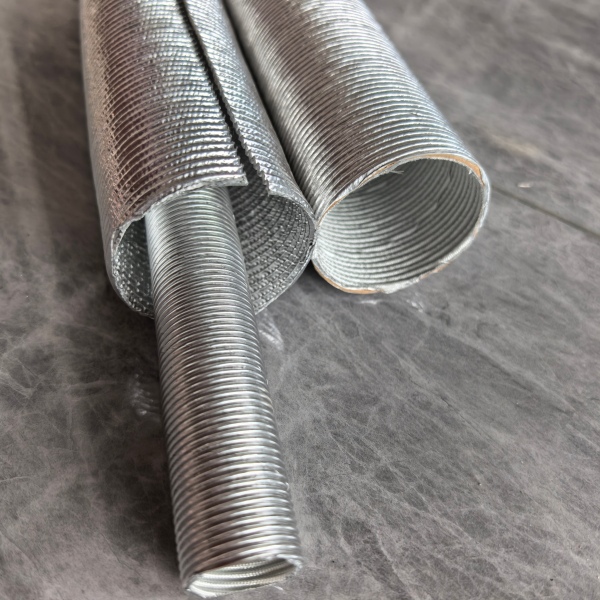

Los tubos protectores térmicos corrugados no son lo mismo que las fundas suaves
El término tubo protector térmico también se utiliza para describir productos textiles cosidos o trenzados con un revestimiento exterior reflectante. Por lo tanto, una construcción corrugada debe identificarse explícitamente en la orden de compra cuando se requiera una pared tubular conformada.
Especifique la forma instalada esperada en lugar de utilizar “flexible” como el único requisito mecánico. Un tubo que se puede formar durante el ensamblaje no ha sido calificado, solo por esa razón, para una articulación continua. Si la ruta se desplaza repetidamente, incluya ese movimiento en la revisión de la aplicación antes de seleccionar la pared.
Asimismo, no asuma que el tubo corrugado se expandirá sobre un conector grande de la misma manera que una trenza expandible. Establezca la secuencia de ensamblaje antes de aprobar el tamaño nominal.
Elija el diámetro según el componente, no su calibre interno
Para la protección externa, la dimensión inicial relevante es la envolvente exterior de la pieza que se va a cubrir. El calibre interno de una manguera de combustible, por ejemplo, no describe el espacio necesario para deslizar un tubo de protección térmica sobre su cubierta exterior o sus accesorios terminales.
Registre el elemento más grande por el que debe pasar el tubo, la sección final protegida y el espacio circundante disponible. Si el tubo se instala antes de fijar el accesorio terminal, indique esa secuencia en el plano. Si se trata de un reemplazo de mantenimiento posterior al ensamblaje, revise el acceso por separado.
No adopte una tolerancia adicional universal. El ajuste, el movimiento, la retención y cualquier separación prevista deben acordarse para el ensamblaje real. Para un tubo forrado de fibra de vidrio, especifique la abertura interna utilizable del producto terminado en lugar de un diámetro metálico sin terminar.
Dos casos de instalación que cambian la elección
Una manguera premontada con grandes accesorios terminales
Es posible que el tubo se ajuste al cuerpo de la manguera pero no pase por el conector. Primero decida si la protección se instala durante la fabricación de la manguera o durante el servicio del vehículo. Resuelva esa restricción de ensamblaje antes de comparar muestras solo de lámina y forradas de fibra de vidrio; seleccionar una pared diferente no resuelve una ruta de instalación inaccesible.
Una ruta de cables conformada junto a un componente caliente
La revisión debe incluir toda la trayectoria protegida, no solo la sección recta. Compruebe el radio interior, las posiciones de los extremos y los soportes después de la conformación. Compare las construcciones candidatas en esa geometría, con los espacios libres para el cable y la fuente de calor definidos, en lugar de elegir a partir de muestras sueltas en un banco de trabajo.
Estos son ejemplos de selección, no diseños de vehículos aprobados. Conserve los espacios libres y los requisitos de los componentes del fabricante del vehículo o del equipo.
No sustituya por un conducto de aire de apariencia similar
Se puede suministrar un tubo corrugado de aluminio para la protección de componentes o para el encaminamiento de aire. La forma por sí sola no establece su función. El APK Hot Air Ducting Pipe, por ejemplo, se describe con aluminio por dentro, papel en el medio y plástico por fuera; esa no es la misma pared que ninguno de los tubos protectores comparados aquí.
Mantenga la consulta explícita: “cubierta externa alrededor de una manguera” es diferente de “conducto que transporta aire caliente”. No apruebe la sustitución simplemente porque ambos productos se doblen o compartan un diámetro nominal. Ninguna de las descripciones establece idoneidad para contener gases de escape de combustión o transportar combustible presurizado.
Revise los puntos de contacto, la retención y el acceso de mantenimiento
Trate lo siguiente como una propuesta de lista de verificación para la revisión del diseño. El ingeniero de proyecto debe definir los límites aplicables y el método de fijación aprobado.
| Ubicación | Pregunta a resolver |
|---|---|
| Extremos cortados | ¿Puede un borde expuesto entrar en contacto con la cubierta de la manguera, el aislamiento del cable o un componente adyacente durante el ensamblaje o el movimiento? |
| Curvas | ¿Mantiene el tubo conformado la abertura y el espacio libre acordados sin aplastamiento local ni separación de la pared? |
| Clips y retenes | ¿Mantiene la fijación seleccionada la protección en su lugar sin dañar el tubo ni el componente que se encuentra debajo? |
| Interfaces eléctricas | ¿Se mantienen los bordes metálicos alejados de los terminales expuestos y se ha especificado por separado cualquier aislamiento eléctrico requerido? |
| Puntos de servicio | ¿Pueden los técnicos inspeccionar los conectores, las uniones y el componente protegido sin ocultar una fuga ni dañar la cubierta? |
Un tubo reflectante no es una reparación para una manguera dañada y no debe utilizarse para ocultar una fuga no resuelta. No utilice una afirmación de protección térmica como prueba de aislamiento dieléctrico, contención de presión o certificación contra llamas.
Compare los ensamblajes terminados, no números de temperatura no relacionados
Para una comparación significativa, acuerde el mismo componente protegido, la misma posición de la fuente, la misma ruta de instalación y las mismas condiciones de operación para ambos candidatos. Defina la ubicación de medición y el límite de aceptación antes de evaluar los resultados.
Incluya la condición de instalación en la decisión: un tubo que cumple con un objetivo térmico pero no puede mantenerse en su posición no es un sustituto aceptable. Del mismo modo, una cubierta ajustada pulcramente aún requiere la evidencia térmica requerida. Los requisitos adicionales de vibración, exposición a fluidos o ambientales deben especificarse por separado cuando la aplicación los requiera.
No transfiera la temperatura de prueba, el radio de curvatura o el porcentaje de reducción de calor de un competidor a una construcción de BSTFLEX. Solicite evidencia vinculada a la pieza propuesta y su uso previsto.
Solicite el tubo de protección térmica corrugada adecuado
Envíe a BSTFLEX las dimensiones exteriores del componente protegido, el accesorio más grande, la longitud cubierta requerida y fotografías de la instalación. Indique si la especificación requiere un tubo solo de aluminio o un compuesto forrado de fibra de vidrio, e incluya las condiciones térmicas, los límites de espacio libre y el movimiento previsto.
Para una pieza existente, una fotografía de una sección cortada o una muestra de referencia es más útil que una simple fotografía exterior. Incluya la cantidad del pedido y la longitud suministrada requerida. La página del producto forrado de fibra de vidrio enumera longitudes cortas personalizadas, embalajes a granel y una capa de aislamiento interno opcional para su revisión.
Compare las dos construcciones en la gama de tubos de protección térmica BSTFLEX, o envíe su plano y los requisitos de su aplicación para solicitar un presupuesto.
Preguntas frecuentes: Tubos de protección térmica de aluminio
¿Están todos los tubos de protección térmica de aluminio forrados con fibra de vidrio?
No. La gama BSTFLEX incluye fundas corrugadas de papel de aluminio de tres capas y un tubo compuesto independiente con una capa interior de fibra de vidrio y dos capas de aluminio. Confirme la construcción completa de la pared antes de realizar el pedido.
¿Es el tubo forrado de fibra de vidrio siempre mejor que el tubo de solo aluminio?
No para todos los conjuntos. El forro cambia la construcción, pero se deben verificar el resultado térmico requerido, el espacio interno utilizable, las condiciones de contacto y el método de instalación. Compare conjuntos terminados representativos en lugar de asumir que una lista de materiales demuestra un mejor rendimiento.
¿Puede un tubo de protección térmica corrugada reemplazar los conductos de aire del calefactor?
No automáticamente. La protección de componentes externos y el transporte de aire son funciones diferentes. Confirme el medio previsto, la construcción de la pared y los requisitos del sistema antes de considerar una sustitución.
¿Cómo debo especificar el tamaño del tubo protector?
Comience con la envolvente exterior del componente protegido y cualquier accesorio por el que deba pasar el tubo. Especifique la abertura interna terminada, la longitud cubierta, la secuencia de instalación y el espacio libre disponible. No pida la funda basándose únicamente en el calibre interno de la manguera.
