Manguera de conducto de desempañador automotriz transporta aire caliente, frío o fresco a través del sistema de ventilación debajo del tablero hacia las salidas del desempañador del parabrisas y las rejillas de ventilación de la cabina. Cuando un vehículo se está restaurando, convirtiendo o ensamblando, una manguera de repuesto debe hacer más que encajar entre dos aberturas: debe mantener un paso de aire abierto después del enrutamiento y permanecer conectada en el espacio limitado detrás del tablero.
Los clientes pueden llamar al componente manguera de desempañador, manguera de conducto de calefactor de auto, conducto de calefactor debajo del tablero, manguera de rejilla de calefactor o conducto HVAC automotriz flexible. Los nombres se superponen, pero la especificación de compra correcta aún depende de la ruta del aire, los conectores de acoplamiento, el entorno y la construcción de pared requerida.
Esta guía se centra en la distribución de aire de la cabina automotriz. No utiliza los términos manguera elevadora de calor, tubo de escape de calefactor diésel y conducto de desempañador de forma indistinta.
¿Dónde encaja una manguera de conducto de desempañador en un vehículo?
En un sistema típico de calefacción y ventilación de aire forzado, el aire se mueve a través de la carcasa del calefactor o HVAC y es dirigido por compuertas y pasajes hacia el parabrisas, los desempañadores de las ventanillas laterales, las salidas del espacio para los pies o los registros de la cabina. Dependiendo del diseño, un conducto flexible une dos secciones rígidas o conecta una carcasa de distribución de aire a una rejilla de ventilación.
Una manguera gastada o aplastada puede afectar el suministro de aire en su destino. Sin embargo, un desempañado débil del parabrisas también puede ser resultado de una admisión bloqueada, una compuerta de modo fallida, una falla del soplador u otra restricción de HVAC. Verifique el sistema completo antes de atribuir un problema de desempañado al material del conducto.
Repuesto debajo del tablero
El comprador normalmente necesita una manguera que se ajuste a los cuellos de ventilación existentes, siga la ruta original y se pueda instalar sin quitar más molduras de las necesarias. La geometría del conector y la longitud de corte final son críticas.
Ventilación de cabina OEM
El comprador necesita una construcción de conducto documentada, dibujos aprobados, geometría formada consistente y un ensamblaje repetible. El cumplimiento del material y la inspección de producción pasan a formar parte de la especificación.
La manguera de desempañador no es una manguera elevadora de calor del motor
Estos dos productos pueden parecer similares, particularmente en vehículos más antiguos. Sus circuitos de aire no son los mismos. Una manguera elevadora de calor del carburador generalmente enruta aire de admisión más cálido desde el área de la estufa de calor del múltiple de escape hacia un filtro de aire. Un conducto de desempañador distribuye aire de ventilación dentro del compartimiento de pasajeros hacia una ventana o salida de la cabina.
La distinción importa al seleccionar la pared. El BSTFLEX PAP Paper Aluminum Air Duct se describe para la ventilación interior del vehículo, incluido el suministro de aire fresco a los sistemas de calefacción y aire acondicionado. Esa declaración no debe interpretarse como una aprobación para una ruta expuesta en el compartimiento del motor, servicio de gases de escape o instalaciones al aire libre.
Sepa qué superficie mira hacia el aire

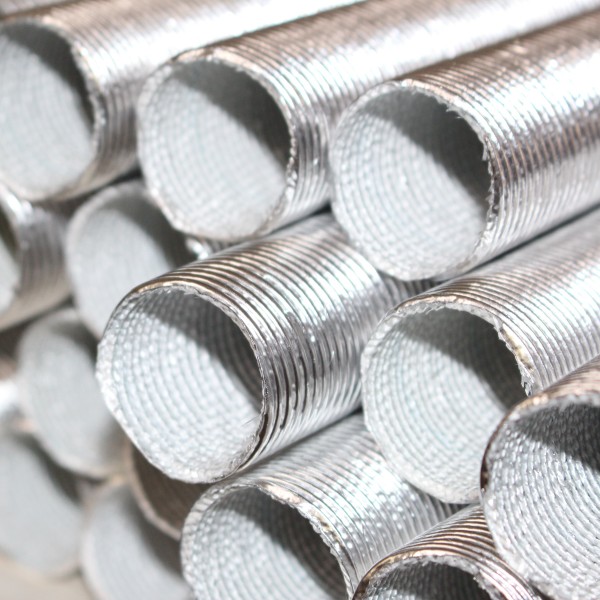

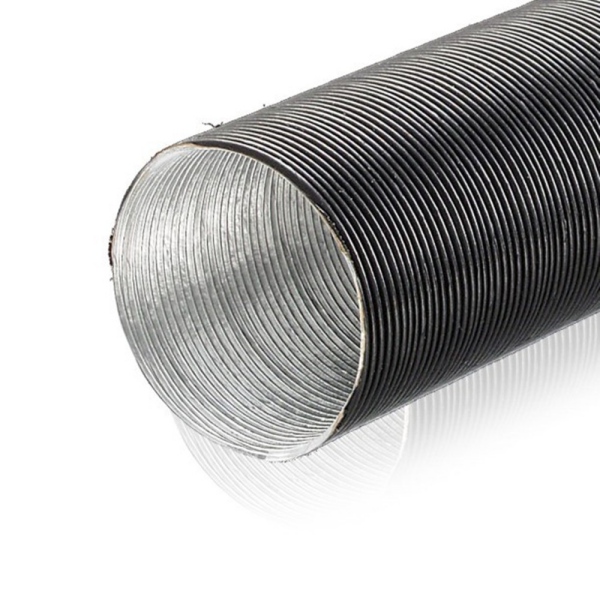

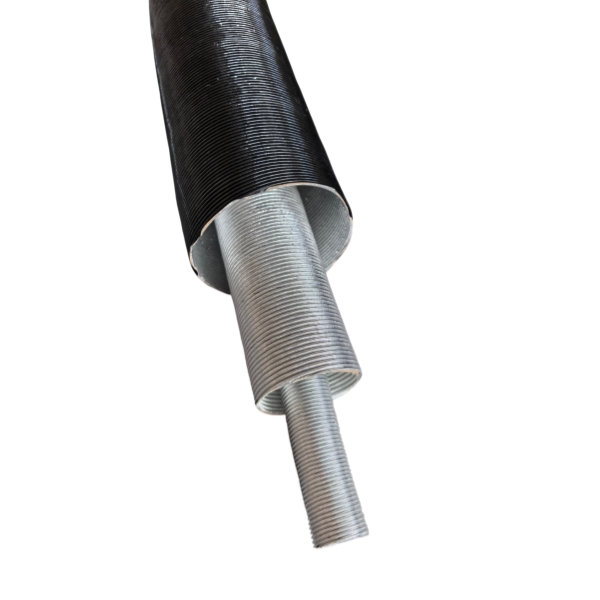

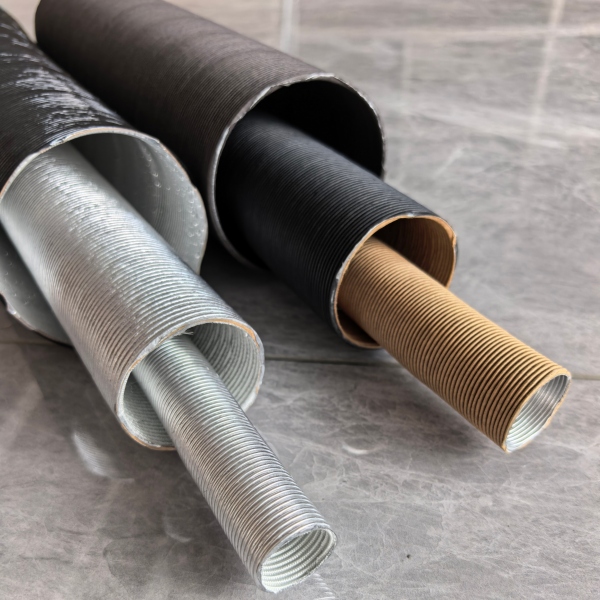

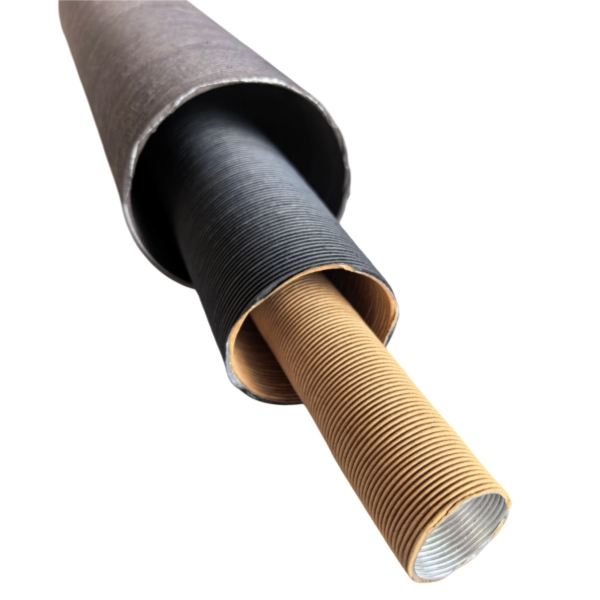

Dos productos BSTFLEX relevantes tienen diferentes secuencias de pared. El PAK Flexible Air Duct Hose tiene papel kraft por dentro, papel de aluminio en el medio y una película de PVC negro por buiten. El producto PAP tiene papel en ambos lados de la capa de aluminio. Por lo tanto, una solicitud de un conducto negro puede indicar una construcción diferente, no simplemente un color diferente.
| Construcción | Secuencia de capas, de adentro hacia afuera | Lo que el comprador debe confirmar |
|---|---|---|
| PAK | Papel kraft / papel de aluminio / película de PVC negro | Si la superficie de papel interior especificada y la película exterior coinciden con el ensamblaje de HVAC aprobado, incluidos la temperatura y cualquier requisito de material de la cabina. |
| PAP | Papel / papel de aluminio / papel | Si el ensamblaje original requiere papel en ambos lados y si la instalación prevista permanece dentro del alcance documentado de uso interior. |
| APK | Aluminio / papel / película de plástico | Si realmente se requiere una superficie interior de aluminio; no sustituya APK por PAK simplemente porque las letras son similares. |
El APK Hot Air Ducting Pipe correspondiente es una construcción separada. No hay razón para reemplazar una secuencia de pared por otra sin revisar la instalación y la especificación de material del cliente.
Mida el cuello de ventilación antes de seleccionar el diámetro interior de la manguera
Una salida de desempañador o conector de HVAC a menudo presenta una boquilla exterior en la cual encaja la manguera. Su medida exterior puede determinar el diámetro interior requerido de la manguera. Pero donde se utiliza un acoplador diferente o un arreglo de inserción, es posible que esa suposición no aplique. Registre cómo se fija la manguera antes de tomar la decisión sobre el tamaño.
- Identifique ambos extremos. Mida la conexión del soplador o de la caja de distribución y la rejilla de ventilación de destino de forma independiente. Es posible que no tengan tamaños de cuello idénticos.
- Registre el tipo de conexión.Indique si el conducto encaja sobre una espiga, se asienta en un rebaje o se conecta a través de un adaptador.
- Compruebe las secciones ovaladas y cónicas.Anote las dimensiones mayores y menores y cualquier geometría de acoplamiento que no sea redonda.
- Mida la ruta enrutada. Incluya las curvas y la longitud requerida en ambos extremos para un acoplamiento seguro; una distancia en línea recta puede ser engañosa.
- Verifique el espacio libre circundante.Confirme que el conducto no sea aplastado por el tablero, los soportes de cableado, los cables de control o un borde afilado cercano.
Después de colocar una pieza de prueba, confirme que su abertura interna siga siendo aceptable en la curva más cerrada. No confíe únicamente en el diámetro interior nominal de la manguera para demostrar que la instalación suministrará el flujo de aire requerido.
Por qué los resultados de búsqueda muestran tanto medidas en pulgadas como métricas
Los compradores de vehículos clásicos y del mercado de accesorios a menudo buscan por dimensiones en pulgadas, como una manguera de desempañador de 1-1/2 pulgadas, 2 pulgadas, 2-1/4 pulgadas o 2-1/2 pulgadas. Otros compradores usan milímetros. Estos términos son útiles para identificar un conector o repuesto existente, pero no son una tabla de tallas universal para cada vehículo o artículo en stock de BSTFLEX.
Para una consulta de OEM, proporcione el diámetro interior real requerido en milímetros, la tolerancia, los detalles del conector y cualquier designación original en pulgadas. Si un proveedor propone un equivalente nominal, apruebe una muestra ajustada en lugar de aceptar únicamente una conversión redondeada.
El ajuste bajo el salpicadero es más que el diámetro
| Problema de instalación | Qué examinar | Evidencia de aceptación sugerida |
|---|---|---|
| La manguera se dobla en una curva | Radio disponible, comportamiento de la pared y la ubicación de los soportes rígidos | Fotografía de la ruta instalada e inspección de apertura en la curva más cerrada |
| La manguera se sale de la salida de ventilación | Longitud de acoplamiento, condición del extremo y método de retención aprobado | Prueba de ensamblaje utilizando accesorios representativos de producción |
| La salida del parabrisas recibe poco aire | Forma del conducto, uniones y el sistema de distribución de HVAC más amplio | Comparación de flujo de aire o pérdida de presión bajo una condición de funcionamiento acordada |
| La manguera roza contra piezas adyacentes | Posiciones de soporte, movimiento y contacto en la ruta instalada | Evaluación de holgura e inspección después de una prueba de durabilidad acordada |
| El repuesto llega con la longitud incorrecta | Condición de medición relajada, extendida o comprimida | Dibujo de longitud de corte aprobada y condición del embalaje |
Para una manguera de repuesto, las fotografías del componente viejo son útiles, pero es posible que una pieza original se haya estirado, cortado o deformado durante años de servicio. Cuando sea posible, compárela con los accesorios de acoplamiento del vehículo y el plano de montaje aprobado.
Utilice los materiales requeridos específicos para la cabina
Los interiores de los vehículos pueden imponer requisitos de inflamabilidad, olor, emisiones, envejecimiento térmico y otros. La norma correcta depende del mercado y de la posición real del componente. Cuando se aplique un requisito de inflamabilidad automotriz como FMVSS 302, solicite la evidencia pertinente para la construcción propuesta; no asuma que todos los conductos de aluminio-papel o cubiertos de PVC han sido probados o aprobados.
Del mismo modo, no importe la clasificación de temperatura de una manguera de calefactor diferente, ni considere que una capa intermedia de aluminio es prueba de que todo el laminado sea adecuado para una superficie caliente. El papel, la película y cualquier material de unión deben considerarse en el contexto de la pared final y la instalación.
Límite de ingeniería:Un conducto de descongelamiento flexible es un componente de direcionamiento de aire. No es una manguera de combustible, una manguera de refrigerante presurizado, una cubierta de línea de frenos o un conducto de escape de combustión simplemente porque materiales relacionados aparezcan en otra parte de un catálogo de protección térmica.
Aprobación de muestra para una manguera de ventilación del calentador de OEM
Para la producción repetida, solicite una muestra que represente la construcción de pared propuesta y las condiciones de ensamblaje. Un registro de aprobación práctico debe cubrir los siguientes puntos:
- Identidad del material:PAK, PAP u otra construcción aprobada, con la secuencia correcta de capas de adentro hacia afuera.
- Dimensiones terminadas: Diámetro interior (ID), envolvente exterior, longitud y las tolerancias dimensionales acordadas.
- Calidad del extremo cortado: sin material suelto inaceptable, delaminación o salientes afilados en los conectores.
- Geometría instalada: apertura adecuada después del enrutamiento a través del salpicadero y sin interferencias con los componentes cercanos.
- Integridad de la conexión: el método de retención aprobado sujeta la manguera sin dañar su pared.
- Rendimiento de distribución de aire: resultados de cualquier prueba de flujo o pérdida de presión requerida en el conjunto especificado.
- Evidencia de material para cabina requerida: documentación de prueba aplicable para la construcción exacta, no un producto no relacionado.
- Condición de suministro: las piezas embaladas conservan la forma y los extremos aceptables al desembalarlas e instalarlas.
Acuerde los métodos de prueba y los criterios de aprobación antes de la evaluación. Una manguera visualmente pulida por sí sola no prueba el flujo de aire, la durabilidad ni el cumplimiento.
Dos escenarios de compra
Restauración de HVAC de autos clásicos
La prioridad suele ser reproducir el ajuste y el recorrido de una manguera de desempañador deteriorada. Suministre las medidas de los conectores de acoplamiento, fotografías debajo del tablero y la descripción de la pared original. Evite afirmar que tiene un ajuste universal para vehículos a menos que se haya establecido.
Programa OEM de vehículos o equipos
La prioridad es la repetibilidad. Defina el código de construcción, la condición de medición, la ruta de instalación, la evidencia del material, el método de embalaje y los requisitos de control de cambios antes de aprobar el suministro de producción.
Qué enviar al solicitar una cotización
Información de RFQ sugerida: aplicación (desempañador de parabrisas, ventilación de cabina o salida de calefactor); diámetro interno y tolerancia; dibujos o fotos de conexión; longitud total y condición de medición; preferencia de construcción PAK o PAP; rango de temperatura de operación; acabado deseado; requisitos relevantes de material de cabina; cantidad anual; cantidad de muestra; y método de embalaje.
Si el conducto original no está disponible, suministre imágenes de ambos cuellos de los conectores y la ruta disponible. Si se propone una construcción de capas alternativa, identifíquela como una sustitución para revisión de ingeniería en lugar de un reemplazo directo garantizado.
Productos BSTFLEX relacionados
Para conductos compuestos revestidos de papel y cubiertos de plástico negro, revise el PAK Flexible Air Duct Hose. Para una construcción de papel/aluminio/papel destinada a la ventilación interior adecuada, revise el PAP Paper Aluminum Air Duct. Otras formas de conductos y protección térmica se enumeran en Tubo de protección térmica aluminizado y conducto de aire caliente.
Solicite una manguera de conducto de desempañador automotriz personalizada
BSTFLEX admite consultas de conductos basadas en muestras y dibujos para conjuntos de enrutamiento de aire automotriz. Envíe las dimensiones del conector, la ubicación prevista en la cabina, la construcción de pared requerida y la cantidad de compra. El material propuesto y la especificación de producción se pueden revisar con respecto a sus requisitos de aprobación.
Preguntas frecuentes: Manguera de conducto para desempañador y calefactor automotriz
¿Qué es una manguera de conducto de desempañador?
Es un conducto de aire flexible que canaliza la ventilación o el aire caliente a través del sistema de climatización del vehículo hacia las salidas del desempañador del parabrisas u otras rejillas de ventilación de la cabina.
¿Es una manguera de desempañador de automóvil lo mismo que una manguera del elevador de calor del carburador?
No. Una manguera de desempañador distribuye aire para la cabina, normalmente detrás del salpicadero. Una manguera del elevador de calor del carburador conduce aire de admisión precalentado desde un área de estufa de calor del motor hacia el depurador de aire en motores antiguos aplicables.
¿Cuál es la diferencia entre los conductos PAK y PAP?
Para los productos BSTFLEX de referencia, el PAK tiene papel kraft por dentro, aluminio en el medio y un exterior de película de PVC negro. El PAP tiene papel por dentro y por fuera de la capa de aluminio. Las construcciones no deben sustituirse sin una revisión de la aplicación.
¿Cómo selecciono el diámetro correcto del conducto del calefactor bajo el salpicadero?
Mida la geometría del conector de acoplamiento y confirme si la manguera encaja sobre o dentro de la conexión. Luego, inspeccione la muestra instalada a lo largo de la ruta propuesta, incluidos los cuellos ovales y las curvas cerradas.
¿Están todos los conductos de aire flexibles aprobados para interiores de vehículos?
No. Los requisitos de material y rendimiento dependen del vehículo, el mercado y la instalación. Solicite la evidencia aplicable para la construcción exacta del conducto, incluidas las pruebas de inflamabilidad requeridas.
