Las botas de bujía y los cables de encendido suelen funcionar a poca distancia de los colectores de escape y los múltiples. En un compartimento del motor abarrotado, esto puede exponer el sistema de encendido al calor continuo bajo el capó, así como a un calor radiante localizado mucho más fuerte.
Es por eso que los productos descritos como escudos térmicos para botas de bujía, fundas térmicas para cables de bujía, protectores de botas de bujía y fundas para cables de bujía se utilizan comúnmente en la gestión térmica automotriz.
Estos términos a veces se tratan como intercambiables, pero los productos no siempre protegen la misma parte del sistema de encendido. Un protector de bota corto concentra la protección térmica alrededor de la bota de la bujía y el extremo del cable, mientras que una funda de cable de bujía más larga puede proteger una longitud mucho mayor del cable de encendido.
Elegir entre ellos comienza con una pregunta: ¿dónde se está produciendo realmente la exposición al calor dañino?
El colector de escape o múltiple puede convertirse en una de las fuentes de calor más fuertes en el compartimento del motor. Cuando una bota de bujía o un cable de encendido se pasa cerca de él, el componente puede quedar expuesto al calor radiante incluso sin tocar la superficie del escape.
El riesgo es mayor cuando:
La exposición al calor puede endurecer, agrietar o debilitar gradualmente los materiales convencionales de los cables y las botas. En casos graves, el daño al aislamiento puede contribuir a fugas de encendido, formación de arcos o fallas de encendido.
Una funda térmica no reemplaza el enrutamiento correcto de los cables, las conexiones eléctricas adecuadas o un sistema de encendido que funcione correctamente. Su propósito es proporcionar una barrera térmica adicional donde la holgura normal no puede proteger adecuadamente el componente.

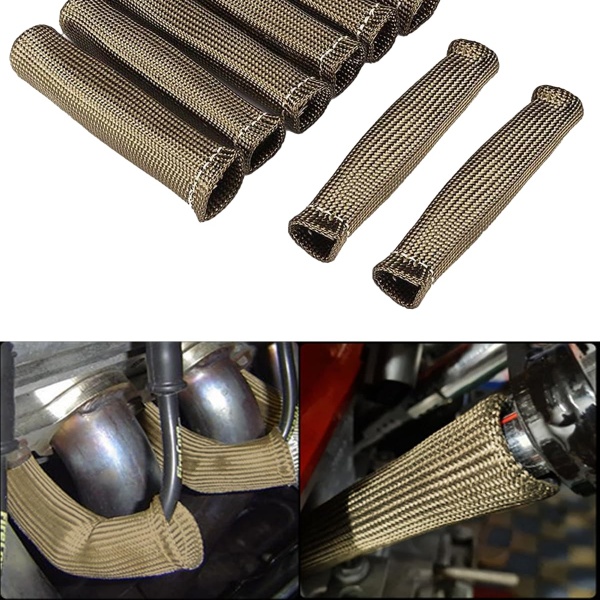

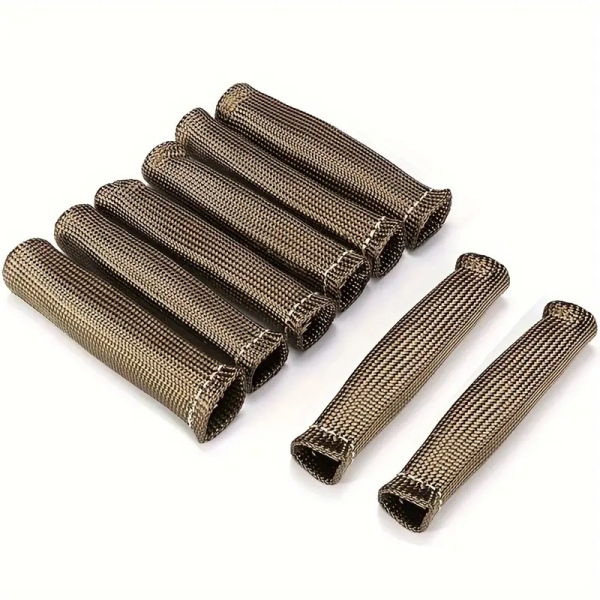

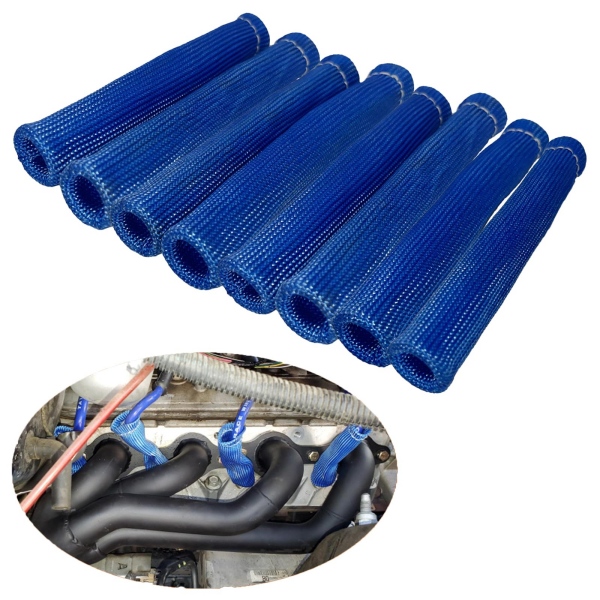

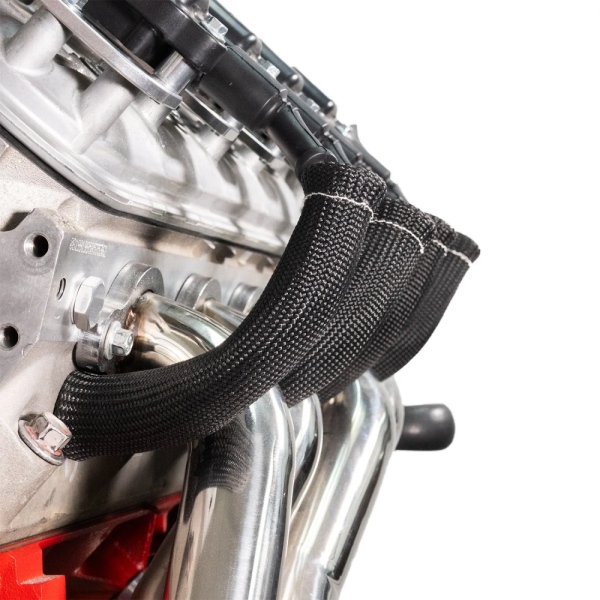

Un escudo térmico para bota de bujía es normalmente una funda relativamente corta que se ajusta sobre la bota de la bujía y la sección cercana del cable de encendido.
Su propósito principal es la protección localizada en el punto donde la bota está más cerca de un colector o múltiple de escape.
BSTFLEX suministra diferentes construcciones para esta aplicación, incluyendo el Spark Plug Boot Heat Shield Protector y el LAVA Volcanic Spark Plug Boot Heat Shield.
Estos productos utilizan construcciones textiles flexibles de alta temperatura que se pueden deslizar sobre la bota de la bujía en lugar de requerir un protector fabricado rígido alrededor de cada bujía.
Un protector térmico estilo bota suele ser la opción lógica cuando:
Esto hace que las protecciones para capuchones sean particularmente útiles en motores donde la geometría del escape crea un problema térmico concentrado en cilindros individuales.

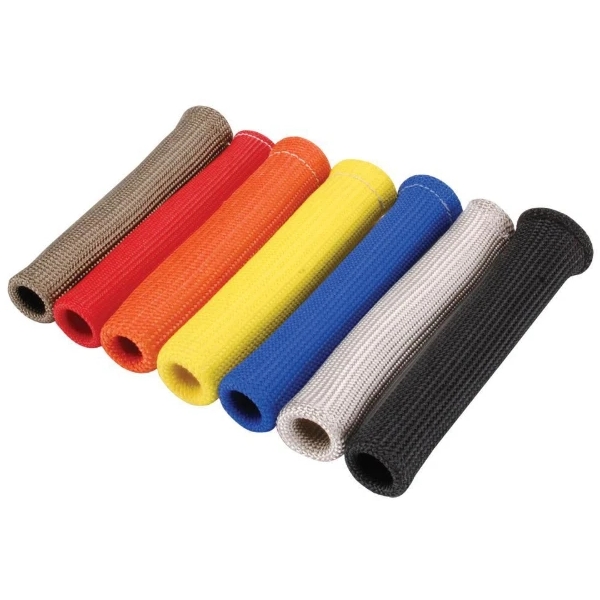

Una funda térmica para cable de bujía protege una sección más larga del cable de encendido en lugar de concentrarse solo en el capuchón de la bujía.
La BSTFLEX funda térmica para cable de bujíautiliza una construcción de fibra de vidrio tejida con una capa exterior de silicona resistente al calor. Está diseñado para cables expuestos a temperaturas elevadas alrededor de los colectores y otras fuentes de calor del compartimiento del motor.
Una manga más larga resulta útil cuando la exposición térmica continúa más allá de la conexión de la bujía.
Por ejemplo, un cable de bujía puede salir de la funda con una holgura aceptable, pero luego correr paralelo a un tubo del colector durante varias pulgadas. Proteger únicamente la funda dejaría el resto del cable expuesto.
Vale la pena considerar una funda para cables de bujía más larga cuando:
| Punto de selección | Escudo térmico para capuchón de bujía | Funda térmica para cable de bujía |
|---|---|---|
| Área de protección principal | Capuchón de bujíay cable cercano | Sección más larga de cable de encendido |
| Longitud típica | Protector localizado corto | Cortado o suministrado para cubrir un tendido extendido |
| Uso principal | Punto caliente cerca de la bujía y el colector | Exposición prolongada del cable |
| Instalación | Se desliza sobre el capuchón individual | Se instala a lo largo del cable |
| Ideal para | Problema de holgura localizada con el colector | Exposición prolongada al calor en el compartimiento del motor |
| Término de búsqueda común | Protector de funda de bujía | Funda térmica para cable de bujía |
La distinción es útil porque comprar un material de mayor temperatura no soluciona automáticamente el tipo incorrecto de exposición. La cobertura es tan importante como la selección del material.
Algunas instalaciones requieren ambas formas de protección.
Considere un motor donde la funda de la bujía se encuentra cerca del colector y el cable de encendido continúa a lo largo del lado de escape de la culata. Los primeros centímetros pueden experimentar una exposición térmica elevada.
En este caso, el sistema de gestión térmica puede utilizar un protector de funda alrededor de la conexión de la bujía junto con una funda de cable más larga a lo largo del recorrido expuesto.
Este enfoque es diferente de agregar automáticamente múltiples capas en todas partes. La protección debe seguir la ruta de calor real.
No todas las aplicaciones de cables de encendido requieren una funda textil gruesa. Cuando el calor radiante es la preocupación principal, una construcción reflectante aluminizada puede ser útil.
El BSTFLEX Funda de aluminio para cable de bujía combina una base de fibra de vidrio con una superficie aluminizada termorreflectante.
Su función difiere algo de una funda de cable convencional de colores o recubierta de silicio. La superficie exterior metálica está diseñada principalmente para reflejar el calor radiante de los componentes de escape cercanos.
Esta construcción se puede considerar cuando:
Esta distinción es importante al elegir cualquier escudo térmico automotriz.
El calor radiante puede transferirse desde un colector caliente a través de un espacio de aire. El cable no necesita tocar el escape para calentarse.
El calor por contacto ocurre cuando el producto o componente protector toca físicamente una superficie caliente.
Los productos diseñados principalmente como barreras reflectantes son generalmente más eficaces cuando su superficie reflectante mira hacia la fuente de calor y queda disponible un espacio de aire.
Los protectores textiles flexibles de alta temperatura para bujías pueden ser más adecuados para instalaciones extremadamente ajustadas donde es difícil mantener un gran espacio de aire.
Por lo tanto, la construcción correcta depende de la geometría real del motor y no solo de la temperatura máxima de material anunciada.
Antes de seleccionar una funda, inspeccione el recorrido en cada cilindro.
No asuma que todos los cilindros tienen la misma holgura. En muchos motores, uno o dos cables de bujía pueden pasar significativamente más cerca de un tubo del colector que los demás.
Registre:
Esta información ayuda a determinar si la aplicación necesita un protector de capuchón, una funda de cable más larga o ambos.
Los capuchones de bujía están disponibles en diferentes configuraciones. Dependiendo del sistema de encendido y de la disposición del motor, el capuchón puede ser recto, en ángulo o estar moldeado para una geometría de culata en particular.
Un protector térmico flexible para capuchón de bujía es útil porque puede adaptarse a una mayor variación que un componente rígido, pero aun así se debe comprobar el ajuste.
El protector debe cubrir la zona caliente requerida sin:
Las especificaciones de temperatura son útiles, pero no deben ser el único criterio de selección.
Una funda puede tener una capacidad de temperatura de material impresionante y aun así funcionar mal si:
Por esta razón, compare la construcción completa en lugar de seleccionar un producto basándose en una sola cifra de temperatura.
La fibra de vidrio se utiliza ampliamente como material base para fundas de automoción de alta temperatura porque se puede trenzar o tejer en estructuras flexibles que se adaptan a cables, alambres y capuchones.
Diferentes tratamientos superficiales cambian entonces el comportamiento de la funda terminada.
Por ejemplo:
Por lo tanto, estos productos deben compararse como construcciones terminadas, no simplemente agruparse porque todos contienen fibra de vidrio.
Otra opción es una construcción de fibra de roca volcánica como el BSTFLEX protector térmico de capuchón de bujía de fibra volcánica.
Este tipo de protector de capuchón está dirigido a aplicaciones en compartimentos de motor de alta temperatura donde el capuchón de la bujía se encuentra cerca de los colectores de escape.
Su construcción flexible lo hace adecuado para la protección localizada sin requerir la fabricación de un componente metálico alrededor de cada bujía.
Al comparar este diseño con un protector de capuchón de fibra de vidrio convencional, los compradores deben considerar la exposición térmica esperada, la flexibilidad requerida, la apariencia, el tamaño del paquete y los requisitos de producción.
Los colectores aftermarket pueden alterar el espacio libre disponible alrededor de los cables de bujía. Una ruta de enrutamiento que funcionaba con el colector de escape original puede dejar de proporcionar la distancia suficiente.
Las conversiones de motor a menudo sitúan el escape, los componentes de dirección y el cableado de encendido en un espacio de empaquetado mucho más ajustado que la disposición original del vehículo.
Un cable de bujía que descansa contra un colector o pasa innecesariamente cerca de él puede experimentar una exposición al calor mucho mayor que uno enrutado con la holgura adecuada.
Los separadores, abrazaderas y retenedores de cables ayudan a mantener el enrutamiento previsto. La tornillería faltante puede permitir que el cable se mueva hacia una superficie caliente.
Los motores turbocargados, vehículos de alto rendimiento, aplicaciones de competición y vehículos que trabajan bajo carga sostenida pueden producir un entorno térmico más exigente.
Un escudo térmico puede ayudar a reducir el riesgo de daños en el cable de encendido causados por un calor externo excesivo. Si el calor ha estado degradando el aislamiento alrededor del cable o la funda, mejorar la protección térmica puede abordar esa causa específica.
Sin embargo, un fallo de encendido puede tener muchas otras causas, entre ellas:
Por lo tanto, un protector de funda de bujía debe considerarse un componente de gestión térmica, no una reparación universal para cada problema de encendido.
Esto depende de la construcción específica del material y de sus límites operativos documentados.
Siempre que sea posible, un buen enrutamiento de los componentes y una holgura sensata siguen siendo valiosos. Aumentar la distancia respecto a la fuente de calor reduce la carga térmica incluso antes de considerar el aislamiento.
Si la instalación no puede evitar la proximidad cercana, la construcción de la funda debe seleccionarse para la condición de exposición real.
Para los programas de OEM, la RFQ debe indicar claramente si la exposición esperada es:
| Condición de instalación | Punto de partida sugerido |
|---|---|
| Calor concentrado alrededor de la funda de la bujía | Escudo térmico para la funda de la bujía |
| Varios centímetros de cable de encendido expuesto | Funda térmica para cable de bujía |
| Fuerte calor radiante con algo de holgura | Fundas aluminizadas para cables de bujías |
| Holgura muy ajustada entre el colector y la funda | Protector de funda flexible de alta temperatura |
| Funda y cable extendido ambos expuestos | Protección combinada para funda y cable |
| OEM o geometría de encendido inusual | Dimensiones personalizadas según plano o muestra |
Para un pedido OEM, de distribuidor o de marca blanca, el nombre del producto por sí solo no basta.
Una solicitud de presupuesto útil debe identificar:
Las fotos y los planos son especialmente útiles para aplicaciones en las que la forma de la funda o la geometría del escape son inusuales.
Los clientes del mercado de repuestos suelen comprar protectores de bujías en juegos según el número de cilindros del motor. Los programas OEM y de distribución pueden requerir un enfoque diferente.
Los formatos de suministro posibles incluyen:
Para los programas de producción, el embalaje debe especificarse en la fase de cotización para que el costo unitario final incluya el formato de suministro real.
Proteger la funda de la bujía es útil, pero a veces el problema de raíz es una concentración mucho mayor de calor de escape.
Si los colectores están calentando los cables de encendido, las mangueras, los mazos de cables y los componentes cercanos al mismo tiempo, puede ser necesario evaluar la fuente de calor además de cada componente protegido.
BSTFLEX agrupa estas soluciones localizadas bajo su gama Otros productos de protección térmica para automoción, mientras que otras familias de productos abordan el aislamiento de escapes, las fundas reflectantes y barreras térmicas adicionales para el compartimento del motor.
Por lo tanto, la solución correcta puede utilizar la protección de componentes, la protección en origen o una combinación de ambas.
Es una funda o protector corto de alta temperatura que se instala sobre una pipa de bujía para reducir la exposición al calor de los colectores de escape, cabezales u otras fuentes de calor del compartimento del motor cercanas.
Una funda térmica para cable de bujía es una funda de protección térmica más larga diseñada para cubrir parte del cable de encendido cuando la exposición al calor continúa más allá de la pipa de la bujía.
No necesariamente. Un protector de pipa se enfoca en el área de conexión de la bujía, mientras que una funda de cable generalmente cubre una mayor longitud. Algunas instalaciones pueden requerir ambos.
Comience identificando si la zona caliente se limita a la pipa o se extiende a lo largo del cable de encendido. Luego, considere la holgura, el calor radiante, el posible contacto, la flexibilidad requerida y los límites de temperatura documentados por el fabricante de la funda.
Sí. Una funda de fibra de vidrio aluminizada puede ser útil donde el calor radiante del escape es la principal preocupación, especialmente cuando la superficie reflectante puede orientarse hacia la fuente de calor.
Los protectores de pipa flexibles pueden adaptarse a muchas configuraciones de pipas rectas y anguladas, pero las dimensiones reales deben comprobarse antes de realizar el pedido, particularmente para programas OEM.
Se pueden evaluar dimensiones, materiales, colores, cantidades determinadas y embalajes personalizados según la aplicación. Para programas no estándar, proporcione planos, fotografías o muestras físicas junto con la cantidad de producción esperada.
La mejor protección térmica para bujías no es automáticamente el producto con la pared más gruesa o la clasificación de temperatura publicada más alta.
La solución correcta depende de dónde proviene el calor y qué parte del sistema de encendido está expuesta.
Para el calor concentrado alrededor de la conexión de la bujía, considere un protector de escudo térmico para pipa de bujía o escudo térmico de fibra volcánica para pipa de bujía.
Cuando una sección más larga del cable de encendido pasa a través de la zona caliente, una funda térmica para cable de bujía proporciona una cobertura extendida.
Cuando el calor radiante es la principal preocupación, una funda aluminizada para cable de bujía ofrece otra opción de construcción.
Para requisitos de OEM, distribuidores o marca propia, envíe las dimensiones de la pipa, el diámetro del cable de encendido, la holgura del escape, las fotografías, la cantidad requerida y los requisitos de embalaje para que la construcción de protección térmica pueda adaptarse a la instalación real.
