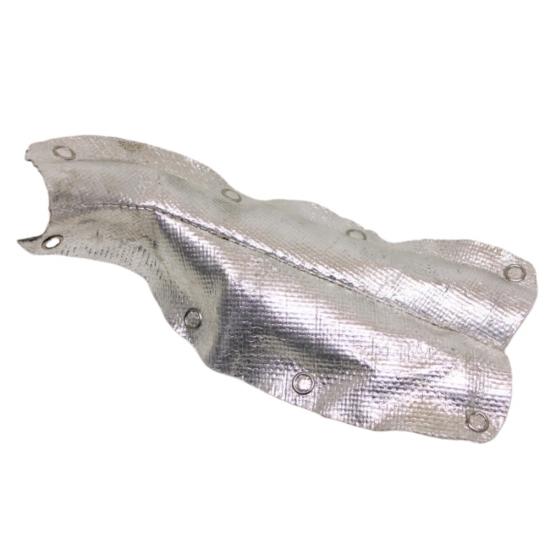

ElProtector térmico automotriz de fibra de vidrio aluminizada con forma personalizadaEs un componente flexible de protección térmica fabricado según la geometría de la manguera, tubo, mazo de cables, sensor, válvula, conector o conjunto mecánico que protege. A diferencia de una funda térmica recta estándar, cada protector puede diseñarse como un patrón plano, una cubierta plegada, una envoltura ramificada o una carcasa tridimensional completamente formada.
Una superficie exterior reflectante de aluminio ayuda a reducir la transferencia de calor radiante de los colectores de escape, turbocompresores, sistemas EGR y otros componentes calientes del motor. El tejido de fibra de vidrio proporciona refuerzo estructural y aislamiento térmico. Se pueden incorporar capas adicionales, como aislamiento de fibra de vidrio, fieltro de fibra preoxidado o fieltro carbonizado, cuando la aplicación requiere mayor aislamiento térmico, amortiguación o reducción de ruido.
BSTFLEX fabrica protectores térmicos para automóviles a medida a partir de planos del cliente, muestras originales, datos CAD o medidas de instalación. Las dimensiones, la construcción de capas, el método de fijación, el acabado de los bordes y los recortes se pueden adaptar para la producción de fabricantes de equipos originales (OEM), programas de reemplazo y proyectos de gestión térmica específicos para cada aplicación.
Protección térmica flexible específica para cada componente
Los compartimentos del motor modernos contienen componentes sensibles al calor ubicados cerca de los tubos de escape, las carcasas del turbocompresor, los convertidores catalíticos y los sistemas de tratamiento de gases de escape. Un manguito cilíndrico convencional podría no ajustarse correctamente alrededor de ramificaciones, conectores, abrazaderas, sensores o cambios en el diámetro de los componentes.
Este protector térmico automotriz de forma personalizada se adapta a dichas características. Se pueden colocar aberturas para conectores eléctricos, soportes de montaje, derivaciones, clips y puntos de servicio. Las líneas de plegado y las secciones de unión permiten que el protector terminado siga perfiles irregulares sin ejercer presión innecesaria sobre el componente subyacente.
Dependiendo del diseño, la pieza terminada puede funcionar como unfunda de protección térmica para automóviles, aalmohadilla protectora térmica flexibleuna cubierta térmica a presión o una tapa aislante específica para el componente.
Construcciones multicapa disponibles
La disposición de las capas se selecciona en función de la fuente de calor radiante, el espacio de instalación disponible, la flexibilidad requerida, la exposición a la abrasión y la temperatura objetivo del componente. Las construcciones comunes incluyen:
| Construcción | Disposición típica de las capas | Uso recomendado |
|---|---|---|
| Escudo reflectante ligero | Capa reflectante de aluminio con tejido de fibra de vidrio | Aplicaciones donde la reflexión del calor radiante y el bajo peso de instalación son prioritarios. |
| Escudo aislante de tres capas | Superficie de aluminio, tejido de fibra de vidrio y capa de aislamiento térmico. | Mangueras, cableado y componentes instalados cerca de fuentes de calor concentradas. |

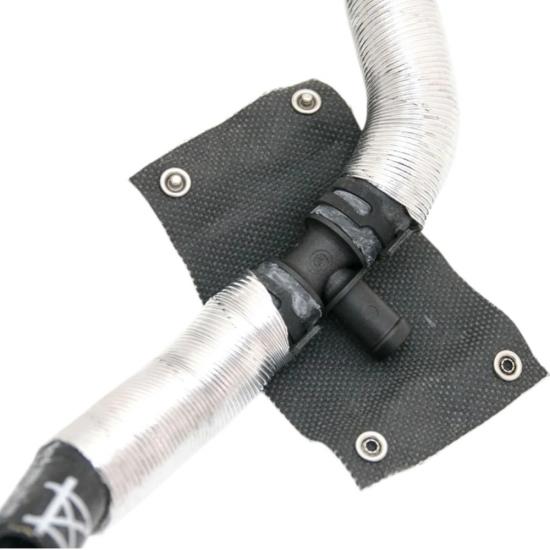

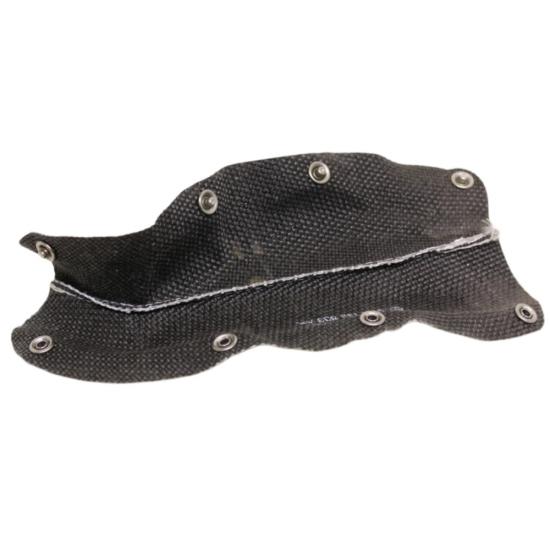

| Escudo térmico con respaldo de fieltro | Fibra de vidrio con revestimiento de aluminio y fieltro de fibra preoxidado o carbonizado. | Aplicaciones que requieren aislamiento térmico, amortiguación o atenuación acústica adicionales. |
| Construcción de doble cara | Revestimientos exteriores e interiores específicos para cada aplicación con un núcleo aislante. | Conjuntos complejos que requieren protección en ambos lados o contacto superficial controlado. |
| Construcción revestida | Capa exterior revestida de aluminio con un tejido recubierto específico para la aplicación o una superficie interior protegida. | Aplicaciones que requieren una mayor resistencia a los fluidos, la abrasión, el deshilachado o la exposición ambiental. |
El espesor, el peso y el número de capas del material no son fijos. BSTFLEX puede diseñar la construcción en función del perímetro de instalación permitido y las condiciones térmicas proporcionadas por el cliente.
Diseños bidimensionales y tridimensionales
Escudos térmicos bidimensionales
Las protecciones planas y ligeramente plegadas son adecuadas para proteger un lado de un componente o para separar una manguera, un cable o una pieza de plástico de una fuente de calor radiante cercana. Se pueden troquelar con ranuras, orificios de montaje y bordes perfilados antes de instalarlas con broches de presión, clips, ojales o los herrajes existentes del vehículo.

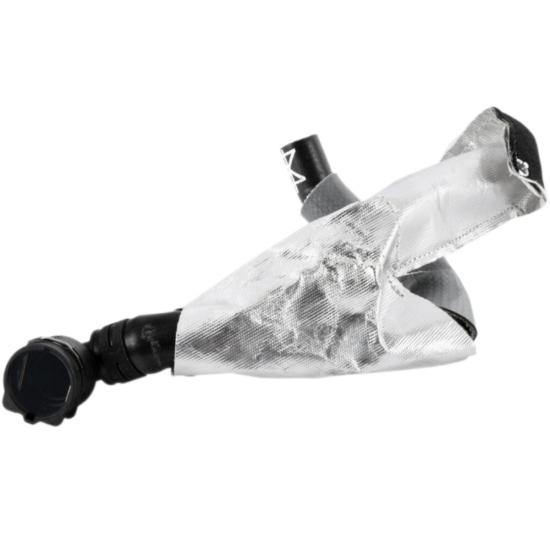

Escudos térmicos tridimensionales
Las protecciones tridimensionales se fabrican uniendo varios paneles cortados para formar una cubierta específica para cada componente. Esta construcción permite acomodar codos, derivaciones de mangueras, cuerpos de válvulas, carcasas de conectores, variaciones de diámetro y espacios de instalación reducidos. La protección se puede suministrar como un componente ensamblado permanentemente o como una envoltura que se puede abrir para su instalación una vez que la manguera o el cableado ya se hayan instalado en el vehículo.
Opciones de cierre e instalación

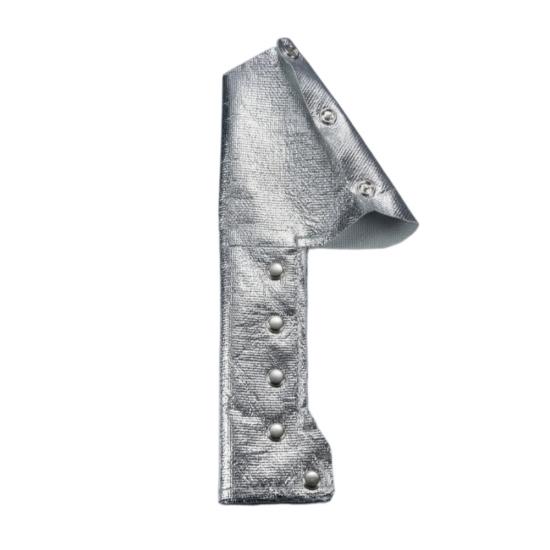

- Broches de presión de acero inoxidable:Permite abrir la protección, colocarla alrededor de un componente instalado y cerrarla sin desconectar la manguera ni el cableado.
- Construcción remachada:Une secciones seleccionadas y refuerza las zonas expuestas a movimientos repetitivos o cargas de montaje.
- Ojales y orificios de montaje:Proporcionar puntos de fijación definidos para clips, resortes, bridas o sujetadores existentes del vehículo.
- Bordes cosidos y costuras con forma:Mantener la geometría requerida controlando al mismo tiempo las fibras sueltas y el desgaste de los bordes.
- Sistemas de fijación combinados:Utilice juntas permanentes en una zona y cierres desmontables en otra para simplificar el montaje y el mantenimiento.
El tipo y la ubicación de los elementos de fijación se determinan durante el desarrollo del patrón. El diseño debe proporcionar una sujeción segura a la vez que permite el acceso a los conectores, abrazaderas y sensores que requieren mantenimiento.
Especificaciones del producto
| Tipo de producto | Protector térmico automotriz flexible con forma personalizada |
|---|---|
| Superficie exterior primaria | Lámina de aluminio reflectante o revestimiento aluminizado específico para la aplicación. |
| Capa de refuerzo | Tejido de fibra de vidrio |
| Aislamiento opcional | Manta de fibra de vidrio, fieltro de fibra preoxidado, fieltro carbonizado u otros materiales aislantes aprobados. |
| Configuración | Geometría personalizada bidimensional, plegada, envuelta o tridimensional. |
| Métodos de fabricación | Patrón cortadotroquelado, costura, plegado, remachado e instalación de broches de presión |
| Opciones de cierre | Broches de presión, ojales, remaches, clips o sujetadores específicos para cada aplicación, de acero inoxidable. |
| Tratamiento de bordes | Cosido, doblado, atado o reforzado según la construcción. |
| Forma | Fabricado según planos del cliente, datos CAD, muestras o dimensiones de instalación. |
| Espesor | Personalizado según el rendimiento del aislamiento y el espacio de instalación disponible. |
| Clasificación de temperatura | Determinado por el laminado, el aislamiento, la rosca, los sujetadores y las condiciones de exposición seleccionados. |
| Servicio de producción | Desarrollo de prototipos, aprobación de muestras y producción en serie. |
| Mercados típicos | vehículos de pasajeros, vehículos comerciales, equipos todoterreno, maquinaria agrícola y motores industriales. |
El comportamiento térmico debe evaluarse como un conjunto completo. La temperatura ambiente constante, la temperatura de la fuente radiante, la distancia a la fuente de calor, el flujo de aire, las condiciones de contacto y el tiempo de exposición pueden generar resultados muy diferentes. BSTFLEX selecciona el laminado y el sistema de aislamiento tras analizar las condiciones de funcionamiento reales.
Aplicaciones típicas en el sector automotriz
- Mazos de cables del motor y conjuntos de conectores eléctricos
- Tuberías de combustible, tuberías de freno y mangueras de transferencia de fluidos
- Tuberías EGR, mangueras EGR y líneas de tratamiento de gases de escape
- Líneas de inyección de DEF y componentes de postratamiento relacionados.
- Tuberías de vacío y tubos de control de emisiones
- Sensores de temperatura, presión y sistema de escape
- Válvulas, tes, acoplamientos y conectores rápidos de plástico.
- Mangueras y cableado adyacentes al turbocompresor
- Componentes cercanos a los colectores de escape y a los convertidores catalíticos.
- Conjuntos sensibles al ruido que requieren una capa de fieltro adicional
¿Por qué utilizar un escudo térmico con forma personalizada?
Protección para geometrías irregulares
Un diseño personalizado se adapta mejor a las ramificaciones, codos y cambios de diámetro que una funda tubular estándar. Esto ayuda a mantener la cobertura térmica en las zonas más difíciles de proteger.
Instalación después del ensamblaje de componentes

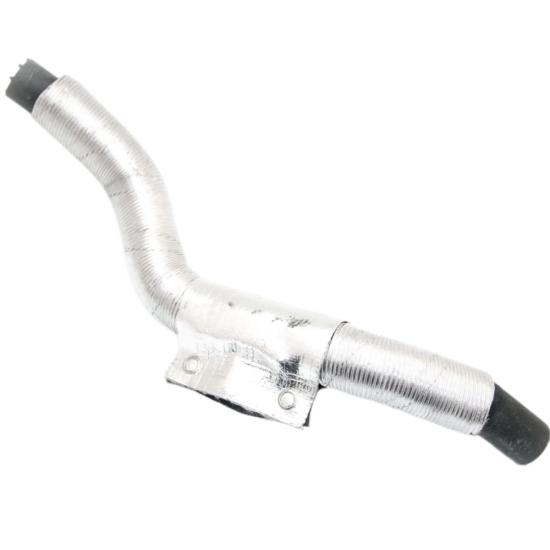

Se puede instalar un protector térmico a presión alrededor de una manguera, tubería o arnés de cables existente. Esto elimina la necesidad de desconectar el componente protegido durante el montaje, el mantenimiento o la sustitución del vehículo.
Embalaje ligero y flexible
La estructura textil proporciona protección térmica sin el peso ni los requisitos de montaje de una cubierta metálica rígida. Resulta especialmente útil cuando el espacio de embalaje es limitado o cuando el conjunto protegido necesita cierta libertad de movimiento.
Rendimiento térmico específico para cada aplicación
El revestimiento reflectante, el refuerzo de fibra de vidrio y el núcleo aislante se pueden ajustar de forma independiente. Esto permite diseñar la pantalla en función de la reducción de temperatura requerida, en lugar de obligar a que todas las aplicaciones utilicen el mismo grosor de material.
Acceso al servicio
Los cierres extraíbles permiten inspeccionar conectores, abrazaderas, sensores y superficies de mangueras sin dañar el escudo térmico.
Escudo térmico textil flexible frente a escudo térmico metálico rígido
| Consideraciones de diseño | Fl personalizadoProtector térmico flexible | Protector térmico de metal rígido |
|---|---|---|
| Geometría compleja de mangueras y cableado | Puede envolver estrechamente ramas y estructuras irregulares. | Por lo general, requiere espacio libre adicional y puntos de montaje. |
| Instalación en un componente ensamblado | Los diseños que se pueden abrir se pueden instalar sin desconectar el componente. | La instalación puede requerir soportes, pernos o la extracción de componentes. |
| Movimiento y vibración | La construcción flexible puede adaptarse a movimientos limitados de los componentes. | Requiere suficiente espacio libre para evitar el ruido de contacto y vibración. |
| Peso | Generalmente ligero | Depende de la aleación, el espesor y la geometría formada. |
| Resistencia al impacto | Adecuado para lugares protegidos y montajes flexibles. | Generalmente se prefiere cuando se requiere una protección sustancial contra impactos mecánicos. |
| Personalización | Los patrones, las capas y los sujetadores se pueden cambiar para cada componente. | A menudo requiere herramientas específicas para el conformado y el estampado. |
Ambas tecnologías no son intercambiables en todas las aplicaciones. Normalmente, se elige un escudo térmico flexible de fibra de vidrio aluminizada para mangueras, tuberías, cableado, sensores y conjuntos de componentes irregulares. Un escudo térmico rígido de metal puede ser más apropiado cuando se requiere rigidez estructural, resistencia al impacto o un espacio de aire definido.
Proceso de diseño y desarrollo del fabricante de equipos originales (OEM)
- Revisión de la solicitud:Indique la fuente de calor, el componente que se va a proteger, el espacio de instalación, la duración de la exposición y la temperatura objetivo.
- Repaso de geometría:Envíe un dibujo, un archivo CAD, una muestra física, un patrón en papel o medidas claras de la instalación.
- Selección de materiales:BSTFLEX recomienda el revestimiento reflectante, el refuerzo de fibra de vidrio, el núcleo aislante, el sistema de rosca y cierre.
- Producción de prototipos:Se corta, cose y ensambla una muestra inicial para evaluar el ajuste.
- Confirmación de ajuste y rendimiento:El cliente comprueba el espacio libre para la instalación, la posición de cierre, el acceso a los componentes y el rendimiento térmico.
- Aprobación de producción:Para la producción en serie, se registran el diseño final, los materiales y los requisitos de mano de obra.
Información necesaria para obtener un presupuesto de un escudo térmico a medida.
Para elaborar una recomendación y un presupuesto precisos, por favor, proporcione la mayor cantidad de información posible de la siguiente lista:
- Dibujo, archivo CAD, muestra física o dimensiones finales requeridas
- Descripción o fotografía del componente protegido.
- Fuente de calor radiante y distancia aproximada desde el escudo
- Temperaturas ambientales continuas y máximas
- Temperatura máxima permitida del componente protegido
- Espacio libre disponible para la instalación
- Método de fijación preferido, ya sea extraíble o permanente.
- Resistencia requerida al aceite, combustible, agua, abrasión o vibración.
- Cantidad de prototipos y demanda anual estimada
- Normas de ensayo aplicables o especificaciones del cliente
Fabricación a medida por BSTFLEX
BSTFLEX desarrolla productos flexibles de protección térmica para el sector automotriz, destinados a fabricantes de equipos originales (OEM), proveedores de sistemas, empresas de ingeniería y distribuidores de repuestos. Los productos pueden fabricarse a partir de planos aprobados o desarrollarse mediante el método inverso a partir de una muestra original cuando no se dispone de los datos del plano.
Entre los servicios personalizados se incluyen laminación de materiales, desarrollo de patrones, corte de precisión, costura, refuerzo de bordes, instalación de broches de presión, colocación de ojales, remachado, producción de prototipos y embalaje especial. Se ofrecen opciones de embalaje con marca propia y según las especificaciones del cliente para programas de producción que cumplan con los requisitos.
Explorar másFundas protectoras térmicas aluminizadas, compare nuestrosManga reflectante térmica estándar con cierre a presióno revisar elestera reflectante de calor troqueladapara aplicaciones de barrera térmica plana.
Preguntas frecuentes
¿Qué es un escudo térmico automotriz de fibra de vidrio aluminizada con forma personalizada?
Se trata de una barrera térmica multicapa flexible, cortada y ensamblada a medida para un componente automotriz específico. Combina una superficie reflectante de aluminio con refuerzo de fibra de vidrio y puede incluir capas de aislamiento adicionales.
¿Este producto es una funda, almohadilla o cubierta protectora contra el calor?
La clasificación final depende de su geometría. Puede fabricarse como una funda enrollable para una manguera, una almohadilla plana o plegada para protección localizada, o una cubierta tridimensional para una válvula, sensor, conector o conjunto ramificado.
¿Se puede instalar el protector sin desconectar la manguera o el mazo de cables?
Sí. Se puede instalar un diseño que utilice broches de presión de acero inoxidable u otro sistema de fijación que se pueda abrir, una vez que se haya ensamblado el componente protegido.
¿Puede BSTFLEX fabricar a partir de una muestra original?
Sí. El desarrollo puede comenzar a partir de una pieza original, un dibujo, un archivo CAD, una plantilla física o medidas detalladas de instalación. Se debe aprobar un prototipo antes de la producción en serie.
¿Qué materiales aislantes se pueden añadir?
Entre las opciones disponibles se incluyen el aislamiento de fibra de vidrio, el fieltro de fibra preoxidado, el fieltro carbonizado y otros materiales térmicos específicos para cada aplicación. La elección correcta depende de la temperatura, el espesor, la flexibilidad y los requisitos ambientales.
¿Se pueden incluir agujeros, ranuras y recortes?
Sí. El diseño puede incluir aberturas para derivaciones de mangueras, conectores eléctricos, abrazaderas de montaje, sensores, pernos y puntos de servicio. Su ubicación debe estar definida en el plano o confirmarse durante el montaje de la muestra.
¿Qué temperatura puede soportar el escudo térmico?
No existe una única clasificación de temperatura para todas las construcciones. La clasificación final depende del revestimiento de aluminio, el sustrato de fibra de vidrio, el núcleo aislante, el adhesivo o sistema de laminación, el hilo de coser, los sujetadores y la duración de la exposición. Proporcione información sobre las condiciones de exposición continua y máxima para la selección de materiales.
¿Es esto un protector térmico para el escape?
Normalmente, protege los componentes sensibles al calor del calor de los gases de escape cercanos, en lugar de aislar el propio tubo de escape. Entre los componentes que suelen protegerse se incluyen mangueras, mazos de cables, conductos de combustible, conductos EGR, conductos DEF, sensores y conectores de plástico.
¿Se pueden añadir recubrimientos a la construcción?
Sí. Se pueden evaluar tejidos recubiertos específicos para cada aplicación o superficies internas protegidas cuando se requiere resistencia a fluidos, abrasión, contaminación o deshilachado de los bordes. El recubrimiento debe seleccionarse según la temperatura de funcionamiento y las condiciones de exposición.
¿Pueden suministrar prototipos antes de la producción en masa?
Sí. Se recomienda la producción de prototipos para comprobar el ajuste, la secuencia de instalación, la posición de los elementos de fijación, el acceso para el mantenimiento y el rendimiento térmico antes de que el producto sea aprobado para su fabricación en serie.
Solicite un protector térmico personalizado.
Envíe a BSTFLEX su dibujo, muestra, temperatura de funcionamiento, información sobre la fuente de calor y cantidad estimada. Nuestro equipo revisará la geometría, recomendará una construcción multicapa adecuada y preparará una solución específica para el componente, ya sea para prototipos o para la producción en serie.
Contacte con BSTFLEX para obtener un presupuesto o una evaluación de prototipo.
