Material para protector térmico de DPF: acero inoxidable para sistemas de posratamiento diésel

Oct 29, 2026

Un escudo térmico para filtro de partículas diésel tiene que funcionar en un entorno que cambia repetidamente entre arranque en frío, funcionamiento normal del escape, regeneración y apagado. También puede ubicarse debajo de un camión o máquina donde las vibraciones, la humedad, la contaminación de la carretera y el espacio de instalación limitado forman parte del servicio cotidiano.

Por esa razón, el material del escudo térmico para DPF no debe seleccionarse únicamente en función de un número de temperatura. El escudo terminado debe proteger los componentes cercanos mientras conserva su geometría, la integridad de su fijación y el espacio libre requerido durante todo el ciclo operativo.

BSTFLEX suministra material de protección térmica de acero inoxidable grabado en relievepara barreras térmicas personalizadas para sistemas de escape y postratamiento diésel. El material se puede cortar, doblar, troquelar y conformar según la geometría requerida del DPF, DOC, tubo de escape o protección de los bajos.

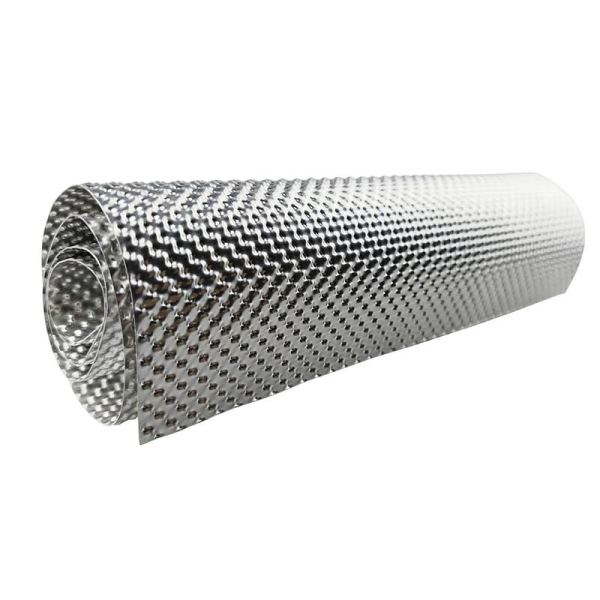

embossed stainless steel heat shield

Por qué los sistemas DPF necesitan protección térmica dedicada

Un filtro de partículas diésel captura el material particulado del flujo de escape. Durante la regeneración, el hollín acumulado se oxida utilizando temperaturas elevadas en el sistema de escape.

Esto crea un problema de gestión térmica que difiere de un panel de carrocería convencional de baja temperatura. El conjunto de postratamiento se puede ubicar cerca de:

  • Arneses de cables
  • Conectores eléctricos
  • Líneas de combustible y fluidos
  • Componentes del sistema de frenos
  • Estructuras del piso del vehículo
  • Componentes de plástico o polímero
  • Sensores y módulos electrónicos
  • Mangueras hidráulicas en maquinaria fuera de carretera

El propósito de un protector térmico de DPF es controlar el calor que llega a estos componentes circundantes sin interferir con el funcionamiento, la inspección o el mantenimiento del sistema de postratamiento.


El material para protectores térmicos de DPF y el aislamiento de DPF no son lo mismo

Estos términos se usan a menudo juntos, pero pueden describir construcciones diferentes.

Un Escudo térmico para DPF puede ser una barrera metálica moldeada independiente colocada alrededor o al lado del componente de postratamiento.

Aislamiento de DPF puede referirse a una capa aislante incorporada en un escudo de varias capas u otro conjunto térmico.

Por lo tanto, un plano de compra debe establecer si el requisito es para:

  • Chapa de acero inoxidable gofrada sin revestimiento
  • Una pieza bruta de acero inoxidable cortada
  • Un escudo metálico de una sola capa moldeado
  • Dos revestimientos metálicos con un espacio controlado entre ellos
  • Un revestimiento de acero inoxidable con un núcleo aislante
  • Un escudo de postratamiento moldeado y aislado completo

Estos productos pueden contener materiales metálicos similares, pero tienen requisitos de espesor, fabricación y rendimiento térmico muy diferentes.


Por qué se utiliza acero inoxidable para los escudos térmicos de DPF

El acero inoxidable es una familia de materiales práctica para el blindaje de postratamiento diésel porque la aplicación combina la exposición térmica con exigencias estructurales y ambientales.

Un escudo para DPF puede experimentar:

  • Calentamiento y enfriamiento repetidos
  • Vibración del vehículo y del motor
  • Salpicaduras de la carretera y humedad
  • Suciedad y residuos
  • Contaminantes corrosivos
  • Manipulación mecánica durante el servicio
  • Expansión de componentes de escape cercanos

Estos requisitos hacen que la durabilidad mecánica sea importante junto con el rendimiento térmico.

El BSTFLEX Hoja de barrera térmica de acero inoxidableutiliza una estructura gofrada en lugar de una superficie completamente plana. Esta geometría puede mejorar la rigidez del metal delgado y ayudar a que el escudo terminado conserve su forma después del corte y conformado.

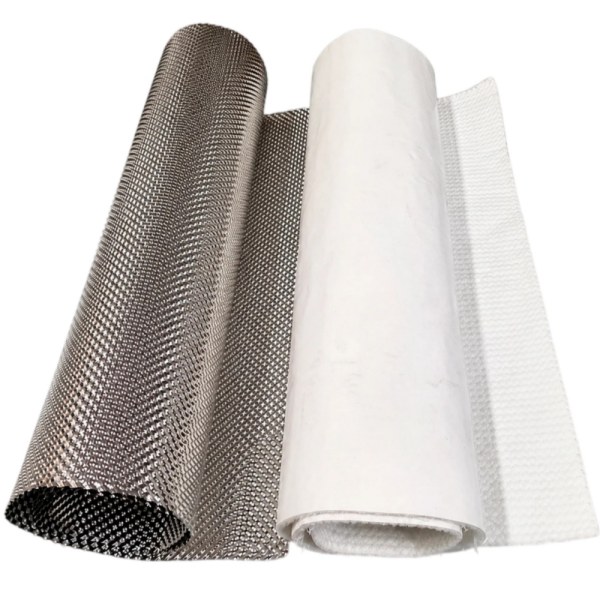

embossed stainless steel heat shield

Especifique el grado de acero inoxidable, no solo "inoxidable"

Una RFQ que indique únicamente "protector térmico DPF de acero inoxidable" no define completamente el material.

El grado de acero inoxidable afecta a propiedades tales como:

  • Comportamiento a altas temperaturas
  • Resistencia a la oxidación
  • Resistencia a la corrosión
  • Conformabilidad
  • Expansión térmica
  • Resistencia mecánica
  • Respuesta a ciclos térmicos repetidos

Si el fabricante del vehículo o equipo ya ha aprobado un grado, incluya ese requisito exacto en el plano y en la especificación de compra.

Si la selección del material permanece abierta, proporcione el entorno operativo y los requisitos de la aplicación para que se puedan revisar los grados candidatos antes del muestreo.

No sustituya un grado de acero inoxidable por otro únicamente porque ambos se describan comercialmente como acero inoxidable resistente al calor.


¿Dónde debe instalarse el protector térmico del DPF?

La ubicación del protector cambia su carga térmica.

Protector de DPF de ajuste cercano

Un protector ubicado cerca de la carcasa del DPF experimenta un entorno térmico más severo y normalmente requiere una consideración cuidadosa del grado de material, los accesorios, la expansión térmica y las holguras locales.

Barrera en los bajos del lado del vehículo

Un protector sujeto al chasis o a la estructura del piso puede estar más alejado del DPF y actuar principalmente como una barrera radiante que protege la carrocería del vehículo y los sistemas cercanos.

Protector de postratamiento aislado

Cuando una sola capa metálica no puede lograr la condición requerida en el lado protegido dentro del espacio de empaque disponible, se puede incorporar una capa de aislamiento al conjunto.

Estos tres diseños no deben compartir la misma especificación de material sin una revisión de ingeniería.


El espacio de aire forma parte del sistema de protección térmica

Un protector térmico metálico no debe evaluarse independientemente de su espacio de instalación.

Cuando el metal está separado del DPF o de la superficie de escape, el diseño puede limitar la transferencia de calor conductiva directa y utilizar la lámina principalmente como una barrera radiante.

Si el metal se coloca directamente contra el componente caliente, ese contacto crea una ruta conductiva.

Esto significa que dos protectores hechos del mismo acero inoxidable pueden funcionar de manera diferente simplemente porque uno tiene un espacio de aire efectivo y el otro no.

Por lo tanto, el plano debe definir:

  • Holgura nominal
  • Holgura operativa mínima
  • Lado de la fuente de calor
  • Puntos de montaje
  • Componentes móviles cercanos
  • Tolerancia de fabricación admisible

Compruebe la holgura mínima con el sistema de escape caliente y bajo el movimiento esperado del vehículo, no solo cuando el sistema esté frío en el taller.


El acero inoxidable repujado ayuda a que los protectores del DPF delgados se mantengan rígidos

Las grandes áreas planas de chapa delgada de acero inoxidable pueden flexionarse con relativa facilidad. Aumentar el grosor del metal puede mejorar la rigidez, pero también aumenta la masa y el uso de material.

El repujado añade geometría tridimensional a la chapa y puede mejorar la estabilidad estructural sin depender únicamente de un calibre de metal base más pesado.

Para los protectores térmicos de postratamiento diésel, una estructura repujada puede soportar:

  • Grandes superficies de protección curvadas
  • Cierres de escape formados
  • Paneles de los bajos
  • Lengüetas de montaje
  • Construcción ligera de pared delgada

El patrón de repujado debe seguir siendo compatible con la operación de conformado posterior. Las áreas alrededor de curvas cerradas, agujeros o interfaces de montaje pueden requerir consideraciones de matricería diferentes a las del centro amplio del panel.


Capa única frente a protector térmico de DPF aislado

Construcción Papel de diseño típico Elementos principales a especificar
Capa única de acero inoxidable repujado Barrera radiante rígida con espaciado controlado Grado, calibre, patrón, geometría, espacio de aire y montaje
Doble capa de metal Crea separación adicional dentro del conjunto protector Revestimientos interior y exterior, espaciado, unión y construcción de bordes
Revestimiento de acero inoxidable más aislamiento Añade resistencia térmica donde una barrera metálica por sí sola es insuficiente Revestimiento, material de aislamiento, grosor, soporte y cierre de bordes
Conjunto aislado totalmente conformado Protección térmica específica para la aplicación lista para su instalación Dibujo completo, interfaces, requisito térmico y criterios de aceptación

No transfiera la capacidad de temperatura del acero inoxidable directamente al aislamiento, al soporte, a los elementos de fijación o al conjunto terminado. Cada capa debe ser adecuada para sus propias condiciones de funcionamiento.


La regeneración del DPF debe incluirse en el ciclo de validación

Un protector térmico de DPF no debe validarse únicamente durante el funcionamiento del motor en estado estacionario.

El programa de pruebas debe representar el ciclo de trabajo de postratamiento relevante, incluidas las condiciones que generan la temperatura más alta del protector o del componente protegido.

Dependiendo del programa del vehículo, esto puede incluir:

  • Arranque en frío
  • Funcionamiento normal con carga
  • Funcionamiento a baja velocidad
  • Ralentí
  • Eventos de regeneración
  • Ciclos de regeneración repetidos
  • Funcionamiento posterior a la regeneración
  • Apagado del motor y retención de calor (heat soak)

No asuma que la condición más caliente ocurre mientras el vehículo está en movimiento. La reducción del flujo de aire después de un cambio en el ciclo de trabajo o del apagado puede alterar las temperaturas alrededor del conjunto de postratamiento.


El ciclado térmico también es un problema mecánico

El calentamiento cambia las dimensiones de los componentes del escape y sus protectores. El enfriamiento revierte ese movimiento.

Si un protector de acero inoxidable está fuertemente sujeto en varios puntos de montaje, la expansión y contracción repetidas pueden generar tensiones locales alrededor de pestañas, sujetadores, curvas u orificios.

Por lo tanto, el diseño del montaje debe considerar tanto el movimiento térmico como la vibración.

Las características útiles pueden incluir lo siguiente, según el proyecto:

  • Puntos de fijación ranurados
  • Holguras de montaje controladas
  • Pestañas conformadas
  • Geometría de fijación flexible
  • Refuerzo local

Estas son opciones de diseño, no requisitos universales. Sus dimensiones y uso deben desarrollarse para el protector real.


Preste atención a los puntos de montaje para evitar puentes térmicos

Un espacio de aire alrededor del panel principal no evita la conducción de calor a través de un soporte o sujetador conectado a un componente de escape caliente.

Durante una revisión del protector térmico del DPF, rastree la trayectoria completa del calor a través de:

  • Pestañas de montaje
  • Soportes
  • Pernos
  • Arandelas
  • Espaciadores
  • Componentes estructurales adyacentes

Si un componente protegido se mantiene demasiado caliente a pesar de que la superficie amplia del protector funciona bien, una fijación conductora puede ser una de las áreas que requiere investigación.


Los protectores térmicos del DPF necesitan durabilidad en los bajos del vehículo

Muchos sistemas de postratamiento diésel se ubican debajo de vehículos comerciales, autobuses, equipos de construcción u otra maquinaria.

Por lo tanto, el protector puede enfrentar condiciones que no existen en una prueba térmica de laboratorio protegida.

Según la aplicación, la validación puede requerir considerar:

  • Exposición al agua
  • Sal de carretera o contaminación corrosiva
  • Lodo y escombros
  • Impacto de piedras
  • Vibración del equipo
  • Lavadura a presión
  • Desmontaje repetido para mantenimiento

Un material que supera una prueba de calor inicial aún debe evaluarse para las condiciones de durabilidad relevantes para el vehículo.


Proteja el acceso de mantenimiento alrededor del DPF

Los sistemas DPF son conjuntos que requieren mantenimiento. Un protector térmico no debe convertir la inspección de rutina o el mantenimiento del filtro en una operación de desmontaje innecesaria.

Antes de finalizar el contorno del protector, identifique los requisitos de acceso para:

  • Abrazaderas
  • Sensores
  • Conectores eléctricos
  • Líneas de presión
  • Herrajes de montaje
  • Puntos de desmontaje del DPF
  • Puertos de inspección cuando corresponda

Si se debe retirar un protector durante el mantenimiento normal, el diseño de fijación debe permitir una instalación repetida sin deformación descontrolada.

El acceso de servicio debe mostrarse en el plano de ensamblaje en lugar de descubrirse después de instalar el primer protector de producción.


Los protectores de DPF, DOC y SCR deben identificarse por separado

El postratamiento diésel moderno puede incluir varios componentes, como el catalizador de oxidación diésel, el filtro de partículas diésel y el sistema de reducción catalítica selectiva.

No utilice «protector de DPF» como un nombre genérico para cada barrera térmica en el conjunto completo de postratamiento.

Para un plano de OEM, identifique la ubicación real:

  • Protector térmico del DOC
  • Protector térmico del DPF
  • Protector de la salida del DPF
  • Protector térmico del SCR
  • Protector de la tubería de conexión del postratamiento
  • Protector completo del módulo de postratamiento

Esto hace que las conversaciones con los proveedores sean más precisas y ayuda a evitar que las diferentes zonas térmicas se traten como un requisito de material idéntico.


Protector térmico de DPF frente a protector térmico de tubo de escape

Un protector de tubo de escape convencional aborda principalmente el calor producido por los gases de escape que fluyen a través de un tubo. Un protector en el área del DPF forma parte de un entorno de postratamiento más amplio que puede experimentar condiciones térmicas cambiantes asociadas con el funcionamiento y la regeneración del filtro.

Por este motivo, una especificación de protector de tubo no debe copiarse automáticamente en el ensamblaje del DPF sin revisar:

  • Carga térmica
  • Posición del protector
  • Área superficial
  • Montaje
  • Acceso de servicio
  • Exposición ambiental

Para obtener más opciones de gestión térmica de escapes, consulte la gama de BSTFLEX Aislamiento de protector térmico de escape.


¿Chapa en bruto o protector térmico de DPF acabado?

La etapa de suministro debe identificarse antes de la cotización.

Materia prima: chapa de acero inoxidable embutida suministrada para el corte y conformado propios del cliente.

Plancha cortada: un perfil plano definido listo para su posterior conformado.

Componente conformado: un protector metálico tridimensional con las curvas, orificios, lengüetas y bordes necesarios.

Componente aislado: un protector completo que contiene capas de metal y aislamiento térmico.

Si se requiere un componente troquelado acabado, los clientes también pueden revisar BSTFLEX Escudos térmicos de estampado de metal gama.


¿Qué debe incluirse en un plano de escudo térmico DPF?

Elemento del plano Información requerida
Material Grado de acero inoxidable y especificación de material aplicable
Espesor del metal base Calibre nominal y tolerancia
Repujado Referencia del patrón, orientación y requisitos de perfil controlado
Geometría acabada Contorno general, superficies curvas, bridas y elementos formados
Montaje Orificios, ranuras, lengüetas, soportes y referencias de fijación
Holgura Espaciamiento requerido desde el DPF y los componentes circundantes
Bordes Cortados, desbarbados, vueltos, doblados u otra condición especificada
Construcción de capas Capa única, múltiples capas de metal o metal más aislamiento
Lado de la fuente de calor Orientación claramente marcada


¿Qué información térmica debe incluirse en la solicitud de cotización (RFQ)?

Los proveedores de materiales pueden evaluar un proyecto de manera más efectiva cuando el requisito térmico describe la instalación en lugar de proporcionar una temperatura aislada.

La información útil incluye:

  • Aplicación: camión, autobús, generador, equipo de construcción u otro sistema
  • Componente de postratamiento que se está protegiendo
  • Temperatura superficial del DPF medida o predicha
  • Ubicación del escudo y temperatura esperada del escudo cuando se conozca
  • Componente protegido y su temperatura admisible
  • Holgura nominal y mínima
  • Duración de funcionamiento normal
  • Condiciones de regeneración
  • Número esperado de ciclos térmicos o objetivo de servicio
  • Requisitos ambientales y de corrosión

Identifique qué valores se miden, calculan o estiman. Esto evita que una suposición de desarrollo temprano se trate posteriormente como un requisito de producción verificado.


Valide el conjunto completo del escudo térmico DPF

Los certificados de materiales establecen información sobre el metal suministrado. No demuestran el rendimiento térmico del escudo DPF instalado.

La validación del vehículo o equipo debe examinar el conjunto completo.

Rendimiento térmico: medir los componentes protegidos bajo el ciclo de trabajo acordado, incluidas las condiciones relacionadas con la regeneración cuando corresponda.

Durabilidad mecánica: inspeccionar pestañas, orificios, uniones y la forma en estado libre tras la exposición requerida a ciclos y vibraciones.

Holgura: verificar que el protector no entre en contacto con el DPF, la tubería de escape o los sistemas adyacentes durante el funcionamiento.

Durabilidad ambiental: evaluar la corrosión o contaminación cuando sea relevante para la instalación.

Facilidad de servicio: confirmar que los sensores, abrazaderas e interfaces de servicio del filtro requeridos sigan siendo accesibles.


Preguntas frecuentes

¿Qué material se utiliza para un protector térmico de DPF?

El acero inoxidable es ampliamente adecuado para la protección térmica de DPF y postratamiento diésel porque estas aplicaciones pueden combinar una alta exposición térmica, vibraciones y condiciones ambientales en los bajos. El grado exacto de acero inoxidable y la construcción del protector deben seleccionarse para el sistema específico.

¿Por qué un DPF necesita un protector térmico?

Un DPF opera en un entorno de escape de alta temperatura y puede experimentar cargas térmicas elevadas durante la regeneración. Un protector térmico ayuda a controlar la exposición al calor de los componentes circundantes del vehículo o equipo.

¿Se puede utilizar aluminio para un protector térmico de DPF?

El aluminio se puede considerar para algunas barreras radiantes secundarias o montadas en la carrocería donde las condiciones térmicas medidas lo permitan. Un protector de DPF de ajuste cercano debe seleccionarse a partir de su entorno operativo real en lugar de solo por el peso.

¿Es el material de acero inoxidable para protectores térmicos de DPF el mismo que el aislamiento de DPF?

No. La hoja de acero inoxidable puede formar la barrera metálica o la piel exterior. Un protector de DPF aislado también contiene una capa de aislamiento térmico separada. La construcción completa debe mostrarse en la especificación.

¿Un protector térmico de acero inoxidable más grueso proporciona un mejor aislamiento?

Aumentar el grosor del metal cambia la resistencia mecánica y la rigidez, pero el calibre del metal por sí solo no define la protección térmica. La separación de aire, la cobertura, la condición de la superficie, las capas de aislamiento y las rutas térmicas de montaje también influyen en el rendimiento.

¿Se debe incluir la regeneración del DPF en las pruebas del protector térmico?

Sí, cuando la regeneración representa una condición operativa relevante de alta temperatura para la aplicación. El ciclo de validación debe reproducir las condiciones térmicas que se espera que encuentre el protector de producción.

¿Puede BSTFLEX fabricar material personalizado para protectores térmicos de DPF?

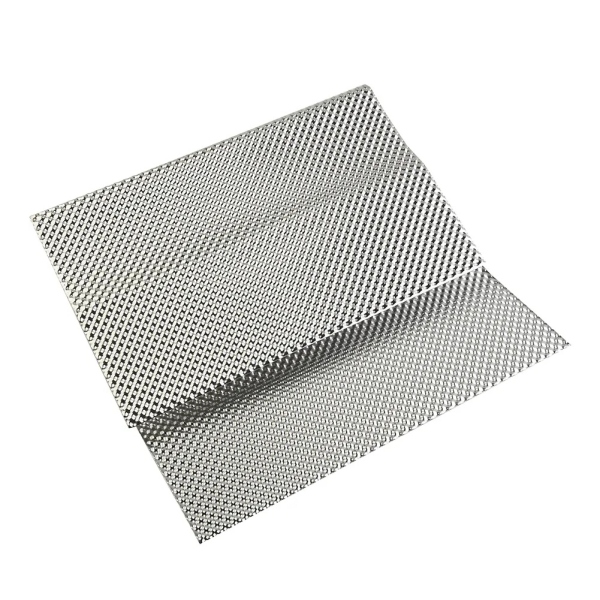

BSTFLEX suministra láminas de barrera térmica de acero inoxidable repujado y admite tamaños de láminas personalizados, patrones y proyectos de protectores térmicos formados de acuerdo con planos, muestras y requisitos de la aplicación.


Solicitar material de acero inoxidable para un proyecto de protector térmico de DPF

BSTFLEX suministra láminas de barrera térmica de acero inoxidable repujado para filtros de partículas diésel, convertidores catalíticos, tubos de escape y otros proyectos de protección térmica para automoción o trabajos pesados.

Envíe el plano del conjunto de postratamiento, el grado de acero inoxidable requerido, el grosor del metal base, el requisito de repujado, las dimensiones terminadas y la cantidad de prototipos. Incluya la posición del DPF, la disposición de montaje, la holgura disponible y las condiciones de funcionamiento cuando estén disponibles.

Para entornos térmicos excepcionalmente exigentes en los que se esté considerando una aleación de níquel, BSTFLEX también ofrece material de protector térmico Alloy 625 Inconel. La alternativa debe evaluarse frente a un requisito de material definido en lugar de tratarse como una mejora automática.

Envíe su plano de protector térmico de DPF y solicitud de cotización (RFQ) a BSTFLEX para la revisión de materiales, prototipos y producción de OEM.

Suscríbete a nuestro boletín informativo
¡Suscríbete a nuestra promoción mensual y obtén nuestras últimas novedades sobre productos!
enviar un mensaje
enviar un mensaje
Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

casa

productos

acerca de

contacto
