Vibración del escudo térmico del colector de escape: montaje, grietas y sustitución

UnRuido del protector térmico del colector de escapeEl ruido puede deberse a una fijación suelta, un elemento de montaje dañado o al contacto con un componente adyacente. El sonido por sí solo no permite identificar la causa. Reemplazar la carcasa metálica sin revisar sus soportes puede dejar el problema original sin resolver.

Para un fabricante de equipos o un comprador de repuestos, la pregunta clave no es simplemente si un nuevo protector parece más resistente, sino si la pieza propuesta restablece la cobertura requerida y permanece correctamente ubicada durante el funcionamiento del motor.

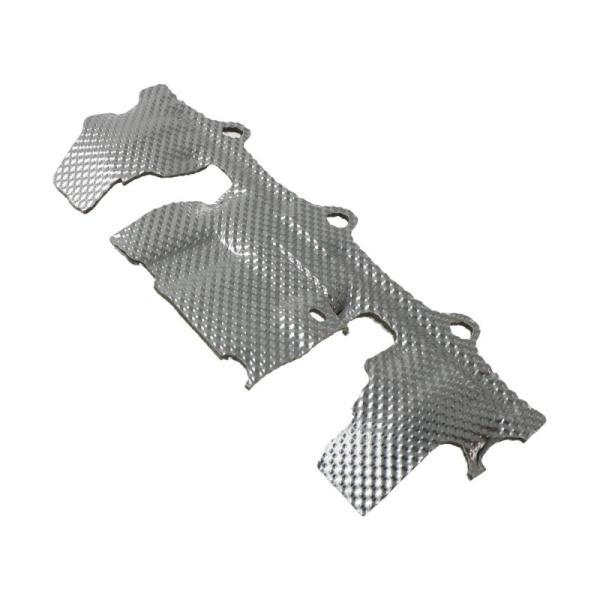

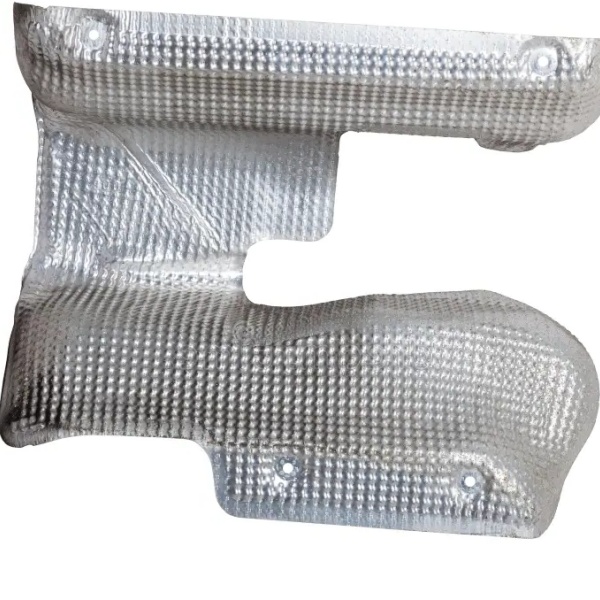

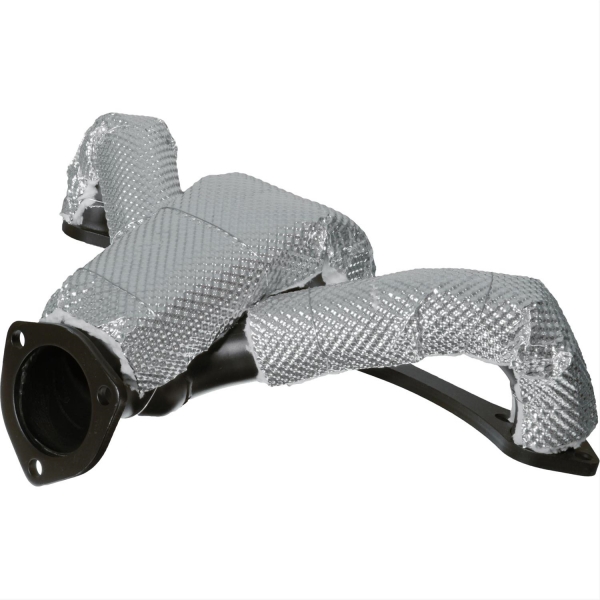

BSTFLEX suministra unprotector térmico del colector de escape estampadoEn construcciones de aluminio o acero inoxidable, con opciones de aislamiento sujetas a las especificaciones del proyecto. Este artículo trata sobre el blindaje rígido de colectores metálicos, en lugar de las mantas flexibles para colectores.

Registre cuándo ocurre el ruido.

Antes de desmontar el conjunto, registre la condición reportada: arranque en frío, ralentí en caliente, un rango específico de velocidad del motor, cambios de carga o funcionamiento después de trabajos recientes en el sistema de escape. Incluya la revisión de la pieza y cualquier modificación en el colector, los soportes o las tuberías circundantes.

Un ruido confinado a un rango de velocidad estrecho justifica investigar la respuesta a la vibración. Un ruido que aparece después del calentamiento del motor indica que conviene investigar la holgura dependiente de la temperatura. Ninguna de estas observaciones constituye un diagnóstico. Un técnico cualificado también debe descartar fugas en el escape, piezas adyacentes sueltas y otros ruidos del motor.

Realice la inspección manual únicamente después de una parada segura, una refrigeración suficiente y el aislamiento requerido por el procedimiento del equipo. No introduzca la mano alrededor de un motor en marcha ni presione una cubierta caliente para silenciarlo. Las observaciones operativas controladas deben realizarse con personal y equipo adecuados para la tarea.

Siga la junta desde la cabeza del perno hasta el soporte de montaje.

Un perno visible no garantiza que el escudo esté bien sujeto. Inspeccione el conjunto de fijación completo comparándolo con el montaje aprobado: sujetador, arandela o espaciador especificado, pestaña del escudo, soporte y saliente de montaje. Identifique piezas faltantes, roscas dañadas, componentes desplazados o una pestaña que ya no esté colocada correctamente.

Algunos conjuntos utilizan espaciadores o elementos de aislamiento específicos. Otros sujetan la protección directamente. Sustituir un sistema por otro puede alterar tanto la retención como la holgura. No reemplace una pieza específica con un conjunto de arandelas arbitrario solo porque el perno aún se pueda instalar.

La especificación de apriete corresponde a la junta en cuestión. No existe un par de apriete universal para los pernos del protector térmico del colector de escape. El tamaño, el material, el acoplamiento de la rosca, la lubricación y la construcción del montaje deben coincidir con las instrucciones aplicables. Un apriete adicional no sustituye la sustitución de una pestaña rota ni la reparación de un soporte dañado.

Si es necesario forzar el panel lateralmente para encajar en el último elemento de fijación, registre la discrepancia. Verifique las dimensiones y la alineación del ensamblaje en lugar de intentar corregir una deformación inexplicable de la carcasa con los sujetadores.

La ubicación de los daños modifica la investigación.

Fotografie el protector en su posición antes de retirarlo y, a continuación, fotografíe ambas caras de la zona afectada. Conserve la orientación de la pieza e identifique el elemento de fijación. Un primer plano sin una vista general del conjunto puede ocultar el soporte o la tubería cercana que provoca el contacto.

El desgaste del orificio y una pestaña agrietada son hallazgos diferentes.El desgaste puede ser consistente con el movimiento relativo en una interfaz. Una grieta puede requerir una investigación sobre la carga cíclica, la geometría local, la corrosión, el daño por formación o la tensión de instalación. Puede haber más de un mecanismo presente, por lo que una fotografía debe guiar la inspección en lugar de reemplazarla.

Compare las aberturas sospechosas con el dibujo o una referencia sin daños antes de considerarlas dañadas. Si el origen de una grieta requiere un análisis técnico, consérvelo en lugar de lijar, soldar o doblar la zona antes de revisarla.

La autorización tiene que sobrevivir al calentamiento.

El colector, la protección y los soportes no necesariamente alcanzan la misma temperatura ni se dilatan en la misma medida. Por lo tanto, sus posiciones relativas pueden variar entre una prueba de ajuste en frío y las condiciones de funcionamiento. Un sistema de fijación que restrinja este movimiento también puede generar tensiones localizadas.

Revise las áreas más cercanas a los conductos, colectores, soportes y componentes de escape adyacentes. Considere el movimiento del motor con respecto a las piezas montadas en la carrocería. Un espacio adecuado en el centro del protector no garantiza la holgura en el borde ni en la pestaña de montaje.

Para la revisión del fabricante de equipos originales (OEM), identifique las ubicaciones críticas de separación y acuerde cómo se evaluará su comportamiento de forma segura. Utilice los límites de instalación establecidos por el ingeniero responsable; no aplique una separación mínima de aire genérica a cada protector del colector.

Una ranura, una fijación flexible o una posición de soporte modificada pueden ser opciones de ingeniería en un diseño particular. Esto no implica agrandar los orificios de una pieza instalada. Dichos cambios afectan la retención, la cobertura y el movimiento, y requieren aprobación antes de su uso.

No intente solucionar una grieta localizada adivinando su grosor.

El aumento del grosor de la lámina modifica la masa y la rigidez del escudo. Sin embargo, por sí solo no corrige una fijación desalineada ni un borde que golpea el colector. Del mismo modo, añadir otro punto de montaje fijo puede modificar la respuesta a la vibración, a la vez que introduce una restricción adicional.

La revisión propuesta debe basarse en la evidencia de daños. La revisión puede examinar la transición de la pestaña, el área del panel sin soporte, el perfil formado, la disposición de la fijación o la proximidad a otro componente. Cada cambio propuesto debe abordar una condición identificada, en lugar de una solicitud general para aumentar el peso del escudo.

La selección de materiales sigue siendo importante, especialmente cuando la temperatura real o la exposición ambiental están fuera de las especificaciones existentes. Mantenga esa cuestión separada del ajuste y la retención.Guía de materiales para el escudo térmico del colector de escapeAnaliza la selección de materiales para el proyecto.

Una pieza revisada debe evaluarse tanto en cuanto a su comportamiento mecánico como a su protección térmica. Eliminar un ruido modificando la cobertura o colocando el escudo contra otro componente no es prueba suficiente de un diseño térmico exitoso.

El ajuste de repuesto incluye el conjunto circundante.

ParaSustitución del protector térmico del colector de escapeIdentifique el número de pieza del colector, la disposición de montaje y la configuración del motor correspondiente. Verifique la instalación real en lugar de asumir que el nombre de la familia del motor establece la compatibilidad.

Un reemplazo debe coincidir con algo más que el contorno visible. La posición de fijación, la profundidad de la pieza, los bordes y la distancia a los sensores o el cableado pueden determinar si la pieza funciona correctamente. Si una protección de referencia está distorsionada o incompleta, distinga la geometría original del daño antes de desarrollar un reemplazo.

Verifique el estado de los soportes, roscas y abrazaderas del colector. Un protector nuevo instalado en un soporte dañado puede reproducir el mismo problema. Si el colector y los soportes aún son funcionales, el reemplazo del protector puede requerir una operación aparte; las instrucciones de servicio correspondientes deben determinar el alcance de la misma.

Mantenga separados los escudos vecinos. Un escudo múltiple y unprotector térmico estampado para turbocompresorPueden encontrarse cerca de la entrada de la turbina sin ser piezas intercambiables. Compruebe sus requisitos de interfaz y acceso cuando cambie alguno de los componentes.

La eliminación permanente no es una solución adecuada ante un ruido. La barrera térmica requerida debe restablecerse mediante una reparación o sustitución aprobada. Un compartimento del motor silencioso no garantiza que las mangueras, conectores o paneles cercanos estén adecuadamente protegidos.

Qué debe incluir un informe de fallos repetidos

Cuando varias piezas presenten daños similares, envíe evidencia de más de una, no solo de la que presente el daño más grave. Identifique la cantidad afectada, el lote de producción (si se conoce), el tiempo de servicio y la ubicación del daño. Incluya una referencia de una pieza sin daños de la misma configuración, si está disponible.

Registre las condiciones de funcionamiento asociadas al ruido y cualquier trabajo previo realizado en el sistema de escape. Marque las zonas de contacto en una fotografía del conjunto y etiquete los elementos de montaje afectados. Conserve las piezas devueltas junto a su ubicación correspondiente, siempre que sea posible.

Separe los hechos confirmados de las explicaciones que están bajo investigación. «Grieta en la pestaña de montaje trasera después del intervalo de servicio registrado» es una observación. «Material demasiado delgado» es una explicación propuesta que aún requiere evidencia.

Para un diseño revisado, defina qué demostrará la mejora: retención segura, holgura aceptable, ausencia de nuevos daños durante la evaluación acordada y temperaturas dentro de los límites del componente correspondiente. Registre cualquier inspección o prueba que aún no se haya completado, en lugar de describir la pieza como totalmente validada.

Analice el protector del colector existente con BSTFLEX.

El BSTFLEXProtector térmico del colector de escapeEsta es la referencia del producto para consultas sobre protectores de colectores metálicos rígidos. Especifique el material, la construcción, la disposición de montaje y los herrajes suministrados, en lugar de asumir que todas las configuraciones comparten las mismas dimensiones o rendimiento.

Para un diseño existente, proporcione el plano o la muestra junto con fotografías de la instalación y el problema a revisar. Para un nuevo montaje, identifique los requisitos de cobertura y el espacio disponible. Los detalles de fabricación, el alcance de la inspección y cualquier prueba de aplicación deben acordarse para el proyecto.

Los componentes formados relacionados se enumeran en elprotectores térmicos de estampado de metalcategoría.Envíe a BSTFLEX el dibujo de su protector de colector o información de muestra.Para elaborar un presupuesto personalizado, indique la cantidad prevista y distinga entre una reproducción dimensional y una solicitud de rediseño.
