Manguito cortafuegos para línea de combustible: Manguito protector térmico de fibra de vidrio recubierto de silicona para un tendido más seguro

Resumen rápido: A Manguito cortafuegos para línea de combustible Es una actualización crítica cuando las mangueras de combustible pasan cerca de componentes de escape calientes, hardware del turbo o zonas del compartimento del motor con alta temperatura. Esto Manga cortafuegos con protección térmica utiliza una capa exterior de silicona sobre fibra de vidrio para reducir la exposición al calor, resistir salpicaduras y permitir un enrutamiento más seguro de las líneas de combustible en aplicaciones automotrices e industriales.

¿Qué es una manga cortafuegos para línea de combustible?

A Manguito cortafuegos para línea de combustible (también llamado manga de protección contra incendios , manga de protección térmica , o funda de protección térmica para automóviles ) es una funda tubular protectora que se instala sobre las mangueras de combustible para reducir la exposición al calor y limitar la propagación de las llamas en caso de un calentamiento anormal. Se utiliza comúnmente donde las líneas de combustible pasan cerca de:

• Colectores de escape, bajantes y carcasas de turbocompresores
• Convertidores catalíticos y otros componentes calientes de los bajos
• Áreas del compartimiento del motor con espacio reducido y flujo de aire limitado

Si bien este artículo se centra en las mangueras de combustible, la misma construcción también se utiliza como funda protectora térmica de alambre para mazos de cables y arneses en zonas de enrutamiento de alta temperatura.

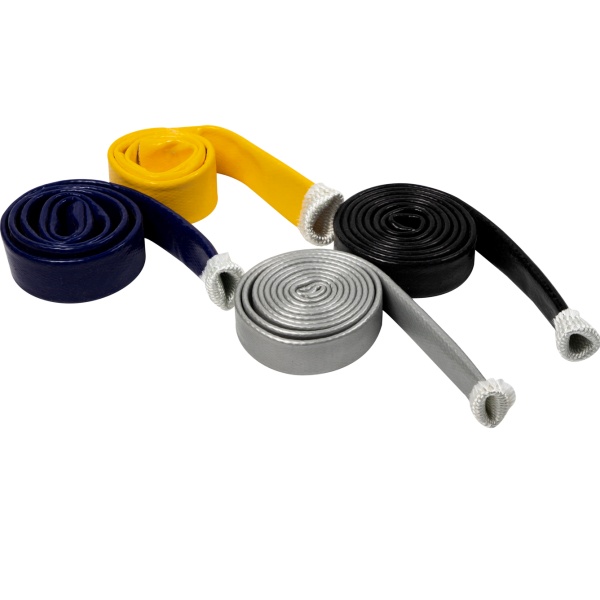

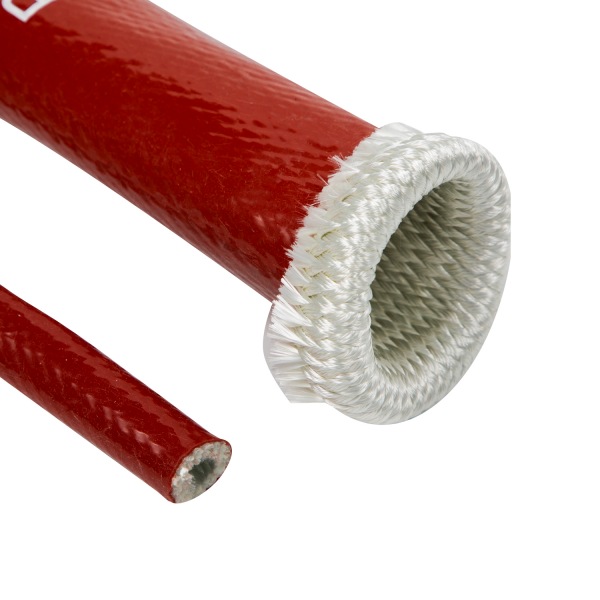

Material de construcción: silicona + fibra de vidrio (por qué funciona)

Este Manga cortafuegos con protección térmica Está construido con:

• Capa exterior: Recubrimiento de caucho de silicona diseñado para soportar una alta exposición al calor y resistir salpicaduras y la intemperie.
• Capa interna: Trenza de fibra de vidrio que proporciona la estructura de barrera térmica y la integridad mecánica.

En el enrutamiento real, la protección térmica debe resistir la vibración, los ciclos térmicos y los puntos de abrasión. Por eso, el dimensionamiento correcto y la fijación adecuada son tan importantes como el propio material. Si su línea de combustible discurre cerca de componentes del escape, considere reducir el calor en la fuente utilizando soluciones de aislamiento de escape , luego proteja la manguera de combustible con una funda contra incendios.

Dónde usarlo (aplicaciones típicas)

• Líneas de combustible cerca del recorrido de escape: Compartimiento del motor, debajo de la carrocería o cerca de las zonas del convertidor catalítico
• Riel de combustible y líneas de alimentación/retorno: Protección cerca de las áreas del turbo y del colector caliente
• Construcciones de alto rendimiento y deportes de motor: Alto calor radiante y empaquetamiento ajustado alrededor de los sistemas turbo
• Manguito de protección térmica del cable: arneses de cableado y líneas de sensores que pasan por zonas calientes

Cómo elegir el tamaño correcto (línea de combustible y mazo de cables)

Para una manguera de combustible, el dimensionamiento debe comenzar desde la manguera. diámetro exterior (OD) No el diámetro interior. Mida el diámetro exterior de la manguera en el punto de protección y, a continuación, elija el diámetro interior de la manga con un margen práctico.

• Enrutamiento estable (movimiento mínimo): DI del manguito ≈ DE de la manguera + 5–10 %
• Vibración/movimiento normal: DI del manguito ≈ DE de la manguera + 10–20%
• Sobre accesorios: El diámetro interior del manguito debe pasar el diámetro más grande (accesorios/conectores)

Si necesita un repaso de tamaño, nuestra página de referencia de ingeniería lo explica Lógica de dimensionamiento ID vs OD y conversión de circunferencia a diámetro.

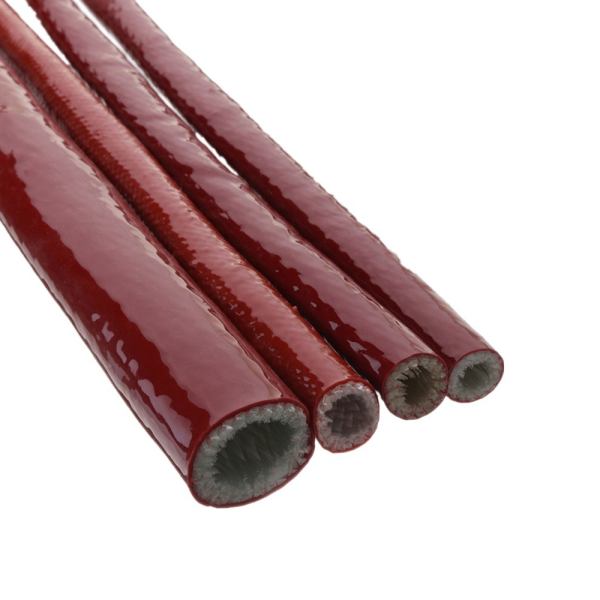

Mejores prácticas de instalación (qué previene fallas)

• Mantenga el espacio libre siempre que sea posible: Tratar el contacto cercano como contacto bajo vibración
• Asegure los extremos de las mangas: Evitar deslizamientos y migraciones durante el funcionamiento
• Controlar los puntos de abrasión: Proteger en abrazaderas/soportes donde pueda producirse roce.
• No apriete demasiado los sujetadores: Evite cortar la manga o pellizcar la manguera
• Combine con el aislamiento de origen si es necesario: usar aislamiento del escape para fuentes de calor extremas

Modos de fallo y control de riesgos (enrutamiento de líneas de combustible)

• Modo de fallo: La manga se desliza lejos de la zona caliente. Control de riesgos: Asegure ambos extremos y verifique después del rodaje.
• Modo de fallo: abrasión en abrazaderas/soportes. Control de riesgos: Añade protección en los puntos de contacto y mejora el enrutamiento.
• Modo de fallo: La fuente de calor excede el entorno de diseño. Control de riesgos: reducir la temperatura de la fuente con soluciones de aislamiento de escape y añadir protección donde sea necesario.

Preguntas frecuentes

¿Una manga cortafuegos para la línea de combustible es solo para deportes de motor?

No. Se utiliza ampliamente en la industria automotriz y en construcciones donde las mangueras de combustible pasan cerca de componentes de alta temperatura. Permite un tendido más seguro y una mayor durabilidad bajo exposición al calor.

¿Puedo utilizar la misma funda como funda protectora de calor para cables?

Sí. La misma construcción de fibra de vidrio recubierta de silicona se utiliza comúnmente para proteger los mazos de cables y los arneses que pasan cerca del calor del escape.
