Empaquetadura para silenciadores de escape marino: Fibra de vidrio, lana de acero inoxidable y consideraciones sobre la humedad

Oct 29, 2026

Embalaje de silenciador de escape marino se utiliza únicamente cuando el diseño del silenciador incluye una sección de relleno absorbente interno. En aplicaciones marinas, la primera pregunta de compra debe ser, por lo tanto, si el escape es seco, húmedo o un sistema combinado con una sección seca antes de la inyección de agua.

Un silenciador de escape marino seco puede utilizar fibra de vidrio, lana de acero inoxidable y otros materiales de relleno de alta temperatura alrededor de un núcleo perforado o detrás de metal perforado. Un sistema de escape húmedo funciona de manera diferente: el agua de refrigeración se inyecta en la corriente de escape, y muchos silenciadores marinos aguas abajo utilizan agua, cámaras y componentes moldeados en lugar de relleno de silenciador fibroso convencional.

BSTFLEX suministra materiales de relleno para silenciadores y escapes para aplicaciones en las que la fibra acústica interna forma parte del diseño aprobado. Esta guía explica cómo especificar el relleno para motores diésel marinos, silenciadores marinos secos y otros sistemas de escape de embarcaciones que utilizan medios acústicos fibrosos.

marine silencer insulation wool

Primero identifique si el sistema de escape marino es seco o húmedo

Los términos silenciador marino y silenciador de escape marino cubren varias configuraciones de escape muy diferentes.

Disposición del escape Qué ocurre en el sistema Implicación para la compra de relleno
Escape marino seco Los gases de escape calientes viajan a través de tuberías de escape metálicas sin inyección de agua de refrigeración en la sección correspondiente. Un silenciador absorbente puede utilizar relleno acústico interno de alta temperatura si lo especifica su diseño.
Escape marino húmedo Se inyecta agua de refrigeración en la corriente de escape aguas abajo del motor o del punto de mezcla. No asuma que se requiere un relleno de silenciador fibroso convencional. Confirme la construcción interna del silenciador húmedo o trampa de agua (waterlock).
Sistema combinado A una sección de escape seca le sigue la inyección de agua y una sección húmeda aguas abajo. Identifique si el relleno se encuentra en la sección seca, en la sección húmeda o en un conjunto de silenciador separado.

Esta distinción previene un error de compra común: pedir relleno de escape marino para una trampa de agua o un silenciador húmedo que no fue diseñado para contener medios acústicos fibrosos.


Los silenciadores marinos húmedos no son automáticamente aplicaciones de relleno

En un escape marino húmedo, se inyecta agua de mar u otra corriente de agua de refrigeración del motor en los gases de escape calientes. Esto reduce la temperatura aguas abajo y también contribuye a la atenuación del sonido.

El sistema puede incluir entonces:

  • manguera de escape húmedo;
  • trampa de agua (waterlock);
  • silenciador de elevación;
  • silenciador húmedo;
  • separador de agua;
  • cuello de cisne;
  • componentes de descarga al mar.

Muchos de estos productos utilizan polímero reforzado con fibra de vidrio moldeado u otras estructuras resistentes a la corrosión y dependen de la gestión del agua y de cámaras internas en lugar de un relleno de silenciador reemplazable.

Antes de cotizar un reemplazo de relleno de silenciador marino, solicite un plano, una fotografía interna o la especificación original que demuestre que el relleno fibroso realmente pertenece al interior del componente.


Dónde encaja el relleno fibroso en un sistema de escape marino

El relleno acústico fibroso es más relevante cuando un sistema de escape marino incluye un silenciador absorbente seco.

Una sección absorbente típica puede contener:

  • un tubo de escape perforado;
  • una capa lateral del núcleo metálica cuando sea necesario;
  • fibra de vidrio u otra fibra acústica;
  • una malla o tela de retención;
  • una carcasa metálica exterior.

Algunos sistemas de escape más grandes de motores diésel marinos o generadores auxiliares pueden utilizar secciones absorbentes y reactivas en el mismo silenciador.

Marque la región de empaque acústico en el plano del silenciador. No agregue fibra a:

  • el conducto principal de gas;
  • cámaras reactivas;
  • pasajes de drenaje;
  • secciones de inyección de agua;
  • trampas de agua;
  • colectores de condensado;
  • u otra cavidad no diseñada para empaquetadura.

marine silencer insulation wool

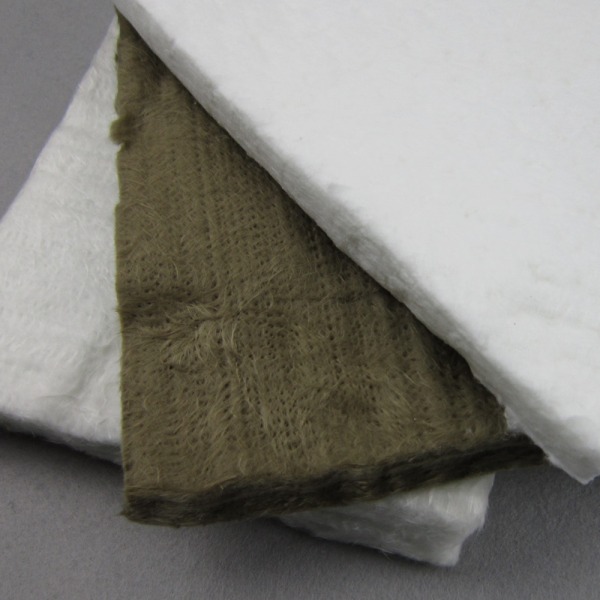

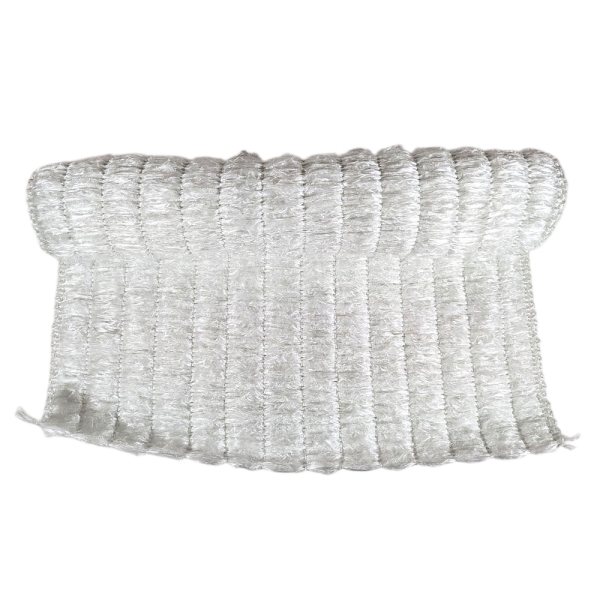

Empaquetadura marina de fibra de vidrio para escapes

La empaquetadura marina de fibra de vidrio para escapesse puede considerar para un silenciador absorbente seco adecuado cuando el grado y la construcción del vidrio especificados coincidan con las condiciones de funcionamiento térmicas y mecánicas.

BSTFLEX ofrece varios formatos de suministro de fibra de vidrio:

La especificación de compra debe indicar más que fibra de vidrio.

Definir:

  • grado de fibra de vidrio;
  • construcción continua, texturizada, a granel o en manta;
  • peso de llenado en seco;
  • dimensiones de la hoja o del componente;
  • densidad de empaque donde ya esté aprobada;
  • condiciones de temperatura;
  • estructura de retención;
  • requisitos de validación de muestras.


La Exposición a la Humedad Debe Definirse con Precisión

Marina no significa automáticamente que el empaque esté continuamente sumergido en agua de mar.

Las posibles condiciones de humedad incluyen:

  • alta humedad ambiente en la sala de máquinas;
  • condensación durante el enfriamiento;
  • entrada ocasional de agua;
  • aire cargado de sal;
  • exposición directa al agua de mar;
  • funcionamiento continuo aguas abajo de un punto de inyección de agua.

Estas condiciones son sustancialmente diferentes.

No se debe asumir automáticamente que un material aprobado para un silenciador marino seco sea adecuado para el contacto directo con el agua de mar. Si el agua puede alcanzar el material de relleno, proporcione esa información durante la selección del material e identifique si el diseño del silenciador está destinado a drenarse y secarse después de su funcionamiento.


No utilice el peso del relleno húmedo como especificación de llenado

La humedad puede aumentar la masa medida del relleno fibroso sin aumentar la cantidad de fibra acústica seca.

Para la producción de OEM y la inspección de entrada, especifique:

Carga de fibra seca

en lugar de depender únicamente de:

el peso total recibido o afectado por la humedad.

Cuando el control de humedad sea relevante, la especificación del material debe identificar la base acordada de acondicionamiento y pesaje.

Una muestra de silenciador marino usado también puede contener condensado, hollín, aceite o depósitos de sal. Por lo tanto, su peso extraído no debe tratarse automáticamente como la carga de fabricación original.

marine silencer insulation wool

El condensado y la materia de drenaje también importan en los silenciadores marinos secos

Incluso un escape marino nominalmente seco puede experimentar condensación durante el apagado y el enfriamiento.

Cuando el silenciador contenga disposiciones de drenaje, el relleno no debe bloquear:

  • orificios de drenaje;
  • canales de punto bajo;
  • áreas de recolección de condensados;
  • puertos de servicio.

Muestre estas características en el dibujo enviado al proveedor de relleno.

Para el relleno a granel, defina dónde debe detenerse la fibra en relación con la región de drenaje. Para esteras o paquetes fabricados, incluya la holgura requerida en el patrón de corte o en las dimensiones del componente terminado.

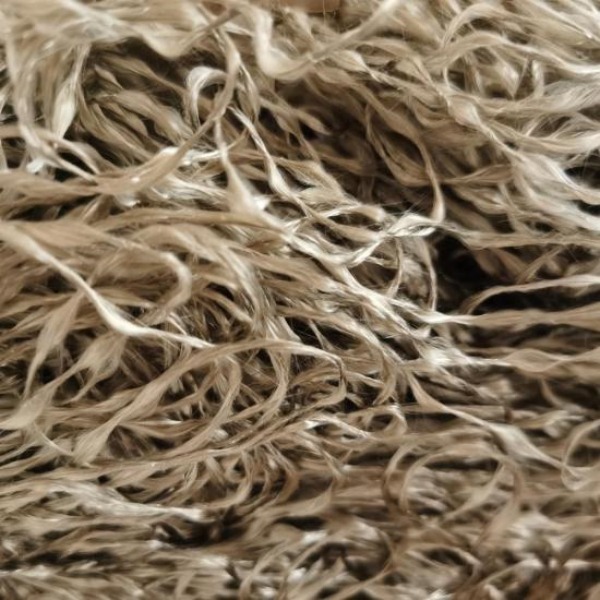

Lana de acero inoxidable en el relleno de silenciadores marinos

Algunos silenciadores de escape marino secos utilizan relleno de silenciador de lana de acero inoxidable o una capa de fibra metálica cerca del núcleo perforado.

Esta capa puede cumplir una función diferente a la del relleno acústico principal de fibra de vidrio.

Especifique:

  • aleación de acero inoxidable;
  • grado o dimensiones de la fibra;
  • masa por unidad de longitud o por componente;
  • grosor de la capa instalada;
  • longitud de cobertura;
  • superposición;
  • posición relativa al núcleo perforado;
  • exposición prevista a la humedad y al condensado.

BSTFLEX suministra Relleno de lana de acero inoxidable para silenciadores de escape y rollos de lana de acero inoxidable para construcciones adecuadas de relleno de escapes.


No asuma que todos los grados de acero inoxidable tienen la misma idoneidad marina

La palabra inoxidable no define un único comportamiento frente a la corrosión.

En una solicitud de cotización (RFQ) marina, identifique la aleación de:

  • lana de acero inoxidable;
  • tela metálica de soporte;
  • malla de retención;
  • sujetadores;
  • núcleo perforado cuando corresponda.

No copie la designación de una aleación de un componente a otro.

Por ejemplo, una tela metálica de acero inoxidable de soporte puede utilizar una aleación mientras que la lana utiliza otra. La lista completa de materiales debe detallar cada componente por separado.

Cuando sea posible la exposición al agua salada, indique esa condición explícitamente y haga que se revise el material propuesto para el entorno real.


El envoltorio del núcleo y la malla de retención realizan funciones diferentes

Un silenciador marino puede utilizar una capa de lana de acero junto al núcleo perforado y una malla metálica separada alrededor del relleno principal.

La capa del lado del núcleo puede ayudar a proteger la fibra circundante de condiciones severas en el lado de los gases.

La malla de retención ayuda a contener el relleno.

BSTFLEX suministra una malla de acero inoxidable para escape destinada a la retención del relleno del silenciador.

Para la malla, especifique:

  • material;
  • diámetro del alambre;
  • construcción;
  • número de capas;
  • dimensiones de corte;
  • tratamiento de bordes;
  • solape;
  • posición de instalación.

No trate la malla como fibra acústica ni cuente su peso como parte de la carga de fibra de vidrio seca.


El régimen de operación del diésel marino afecta los requisitos de relleno

Un motor de propulsión y un generador auxiliar marino pueden exponer el silenciador de escape a diferentes ciclos de trabajo.

Proporcione:

  • fabricante y modelo del motor cuando corresponda;
  • tipo de combustible;
  • aplicación de propulsión o generador auxiliar;
  • carga de operación normal;
  • duración de la operación continua;
  • temperatura continua de los gases de escape;
  • temperatura máxima de los gases de escape;
  • ubicación de medición de la temperatura;
  • datos disponibles sobre el flujo de los gases de escape;
  • condiciones de vibración;
  • exposición prevista al condensado.

No elija el empaque basándose únicamente en la potencia o cilindrada del motor.

marine silencer insulation wool

La temperatura en el silenciador es más útil que un número de motor genérico

La temperatura de los gases de escape marinos cambia a lo largo del sistema.

Para la revisión del material, identifique si la temperatura proporcionada se mide:

  • en la salida del motor;
  • después del turbocompresor;
  • en la entrada del silenciador;
  • en la ubicación del empaque;
  • en la carcasa del silenciador;
  • antes o después de la inyección de agua.

Una temperatura aguas abajo de la inyección de agua no debe utilizarse como especificación térmica para un silenciador seco aguas arriba.

Asimismo, una temperatura alta de escape seco no debe asignarse automáticamente a un silenciador húmedo aguas abajo.


Calcule el volumen del empaque a partir de la geometría real del silenciador seco

Para un silenciador absorbente seco cilíndrico con un núcleo perforado centrado:

V = π × (D2 - d2) × L / 4.000.000

con las dimensiones en milímetros, donde:

  • V = volumen teórico del empaque en litros;
  • D = diámetro interior de la cámara de empaque;
  • d = diámetro exterior del núcleo excluido o envolvente de la capa interior;
  • L = longitud efectiva del empaque.

Reste los elementos estructurales, particiones y otros componentes que ocupan la cavidad acústica.

Para silenciadores marinos ovalados o irregulares, utilice el área de sección transversal del plano o CAD real en lugar de aplicar la fórmula circular.


Utilice un peso de relleno seco aprobado

Cuando ya se haya validado una densidad instalada:

Peso de la fibra seca = volumen neto del empaque × densidad instalada aprobada.

Esto convierte un requisito de diseño existente en una cantidad de producción. No determina la densidad correcta para un nuevo silenciador marino.

Para un nuevo diseño, la cantidad de empaque debe establecerse mediante el proceso de ingeniería y validación del silenciador.

No transfiera una densidad de empaque de:

  • un silenciador de motocicleta;
  • un silenciador automotriz;
  • un silenciador de generador;
  • u otro escape marino

sin confirmar que el material, la geometría y las condiciones de operación sean comparables.

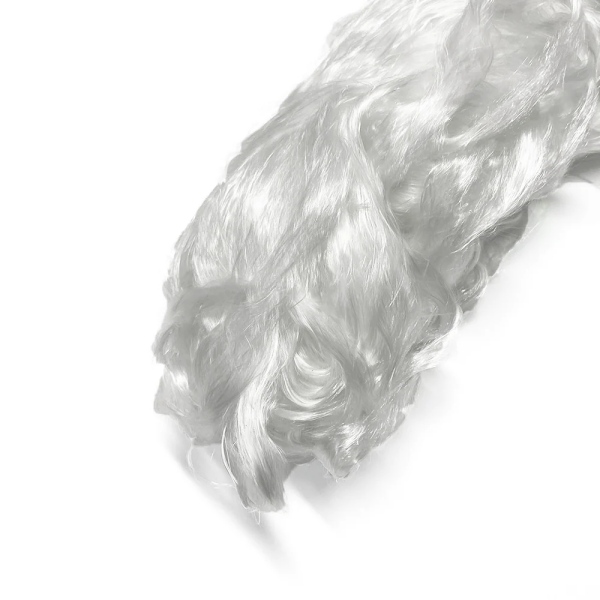

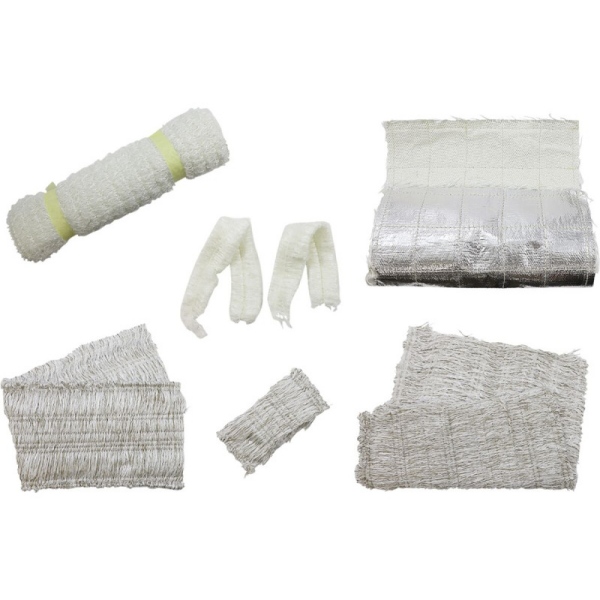

Empaque a granel para fabricantes de silenciadores marinos

Los fabricantes de escapes marinos pueden comprar el empaque como:

  • fibra suelta a granel;
  • fibra continua o hilo;
  • mantas o láminas;
  • piezas precortadas;
  • cargas prepesadas;
  • fundas de empaque contenidas;
  • componentes fabricados a medida.

Para empaque de escape marino a granel, defina el peso neto del paquete por separado de la cantidad requerida en cada silenciador.

Un paquete a granel de 10 kg o 20 kg es una unidad de inventario y envío. No establece la cantidad de llenado de un silenciador marino.

marine silencer insulation wool

Cargas prepesadas para producción repetitiva

Cuando el mismo silenciador marino seco se ensambla repetidamente, el empaque se puede suministrar en cargas prepesadas.

Un paquete de carga única puede identificar:

  • referencia de material;
  • peso de fibra seca;
  • número de pieza del cliente;
  • revisión del plano del silenciador;
  • número de lote;
  • código de barras;
  • cantidad por caja.

Esto puede reducir el pesaje en la línea de producción, pero el beneficio debe evaluarse en función del método de producción real del fabricante.

Para proyectos de fibra de vidrio suelta, revise el BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing.

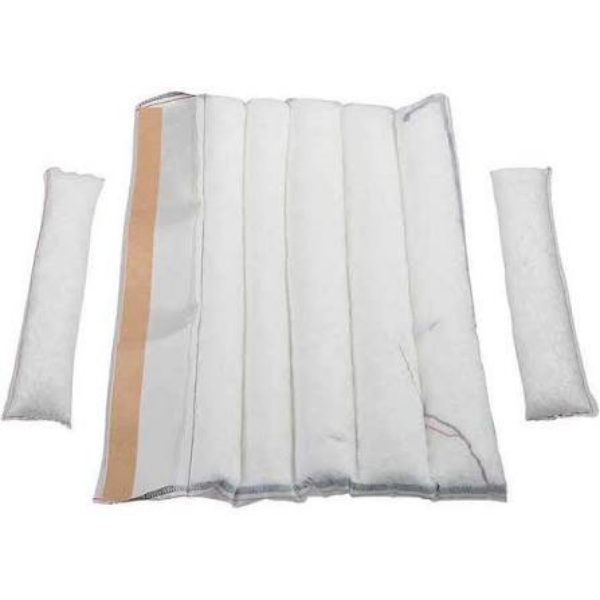

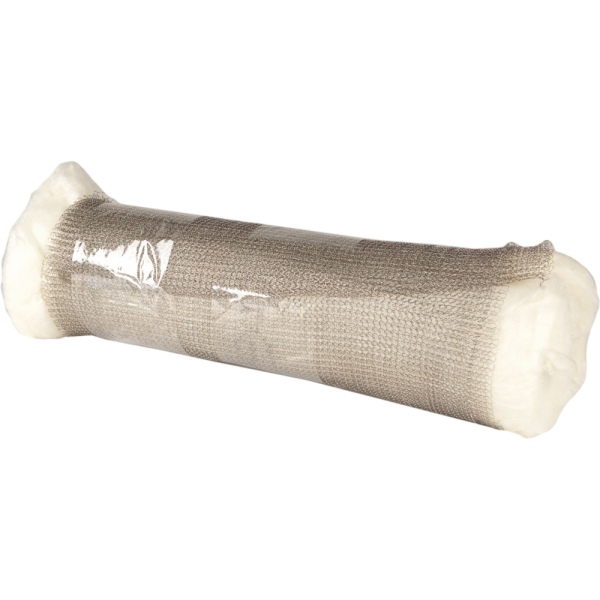

Empaque contenido para ensamblaje OEM marino

Cuando el manejo de fibra suelta no sea deseable, se puede considerar un componente de empaque contenido.

El BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag contiene hilo de fibra de vidrio dentro de una estructura de malla de vidrio tejida.

Para el suministro OEM, especifique:

  • diámetro interior;
  • longitud total;
  • peso de relleno de fibra de vidrio seca;
  • peso del componente acabado;
  • construcción de malla;
  • cierre de extremo;
  • ruta de instalación;
  • embalaje.

El empaque de fibra de vidrio contenido aún debe evaluarse para el silenciador marino real y las condiciones de humedad. La bolsa de malla en sí misma no establece la idoneidad para la exposición directa al agua de mar.

marine muffler packing

Inspección de entrada para el empaque del silenciador marino

Elemento de inspección Qué comprobar
Identidad del material Familia de fibra aprobada, grado y referencia del producto.
Cantidad de material seco Peso neto de la fibra o peso de relleno del componente según la base aprobada.
Dimensiones Dimensiones de lámina, estera, funda o componente cortado.
Capas metálicas Especificaciones correctas de lana, malla, rejilla y aleación donde se requiera.
Condición Sin exposición inaceptable a la humedad, contaminación o daños en el embalaje.
Trazabilidad Número de parte, identificación de lote o partida y documentación requerida.
Embalaje Cantidad neta del paquete, etiquetas y configuración de la caja correctas.


Qué inspeccionar en un silenciador marino usado

Al desarrollar una especificación de empaquetadura de repuesto a partir de un silenciador existente, documente la condición antes de retirar el material viejo.

Verifique:

  • ubicación de la empaquetadura restante;
  • áreas de pérdida de fibra;
  • manchas de humedad o condensado;
  • depósitos de sal;
  • contaminación por aceite o hollín;
  • condición del núcleo perforado;
  • condición de la lana de acero;
  • condición de la rejilla de retención;
  • vía de drenaje;
  • corrosión o sujetadores dañados.

Utilice el peso del material retirado únicamente como información histórica. Es posible que ya no represente la carga de relleno seco original.


No diagnostique todos los fallos en empaquetaduras marinas como daños por humedad

La pérdida de fibra o el rendimiento acústico deficiente también pueden ser el resultado de:

  • cantidad de relleno incorrecta;
  • erosión por gas;
  • núcleo perforado dañado;
  • protección metálica faltante;
  • malla de retención fallida;
  • material incorrecto;
  • distribución deficiente;
  • huecos de montaje;
  • condiciones de funcionamiento no aprobadas.

Registre la ubicación del fallo y la construcción circundante antes de cambiar los materiales.

Cambiar a una fibra diferente únicamente porque la embarcación opera en un entorno marino puede ocultar la causa real del problema.

marine silencer insulation wool

Solicitud de cotización (RFQ) de empaquetadura para escapes marinos OEM

Campo de RFQ Información que debe proporcionar
Aplicación marina Motor de propulsión, motor auxiliar, generador u otro equipo de la embarcación.
Tipo de escape Escape seco, escape húmedo o sistema combinado.
Ubicación del empaquetado Silenciador seco, sección aguas arriba, sección aguas abajo u otra cavidad acústica identificada.
Geometría del silenciador Dimensiones del núcleo, dimensiones de la carcasa interna y plano de la zona de empaquetado.
Material Empaquetadura aprobada existente o fibra de vidrio propuesta, lana de acero inoxidable u otro material.
Requisito de llenado Peso seco, densidad aprobada o requisito de desarrollo.
Condición de humedad Entorno seco de la sala de máquinas, exposición a condensados, aire salino, entrada ocasional de agua o exposición directa al agua.
Temperatura Valores continuos y máximos con la ubicación de medición.
Sistema de retención Envoltura del núcleo, lana inoxidable, malla, tela u otras capas.
Formato de suministro Fibra a granel, rollo, estera, prepieza cortada, carga prepesada o componente contenido.
Requisito comercial Cantidad de muestra, prodorden de producción, demanda anual, etiquetas y embalaje.


Preguntas sobre el relleno de silenciadores de escape marinos

¿Todos los silenciadores marinos utilizan relleno de fibra de vidrio?

No. Muchos silenciadores de escape marinos húmedos utilizan diseños de gestión de agua y cámaras en lugar de un relleno fibroso reemplazable convencional. Confirme la construcción interna antes de pedir el material.

¿Se puede utilizar relleno de fibra de vidrio para silenciadores en un silenciador de escape marino seco?

La fibra de vidrio se puede considerar cuando el silenciador absorbente seco está diseñado para relleno fibroso y el grado de vidrio seleccionado, la capacidad de temperatura y la estructura de retención están aprobados para la aplicación.

¿Se puede instalar el relleno del silenciador aguas abajo de la inyección de agua de mar?

No asuma que el relleno convencional para escapes secos es adecuado en una sección húmeda. Confirme el diseño del fabricante del silenciador y la exposición prevista del material antes de utilizar un relleno fibroso donde el agua de mar pueda entrar en contacto con él.

¿El relleno de escape marino necesita lana de acero inoxidable?

No todos los silenciadores la necesitan. Se puede utilizar lana de acero inoxidable cerca del núcleo perforado cuando el diseño aprobado requiere una capa de protección metálica.

¿El relleno del silenciador de escape marino es lo mismo que el aislamiento de escape marino?

No. El relleno interno del silenciador proporciona material acústico dentro de un silenciador adecuado. El aislamiento de escape externo controla la transferencia de calor desde las tuberías, los colectores o las carcasas de los silenciadores.

¿Puede BSTFLEX suministrar relleno para silenciadores marinos a granel?

BSTFLEX puede revisar fibra de vidrio a granel, lana de acero inoxidable, mantas, piezas precortadas, cargas pesadas previamente y componentes de relleno fabricados para proyectos adecuados de silenciadores marinos secos.

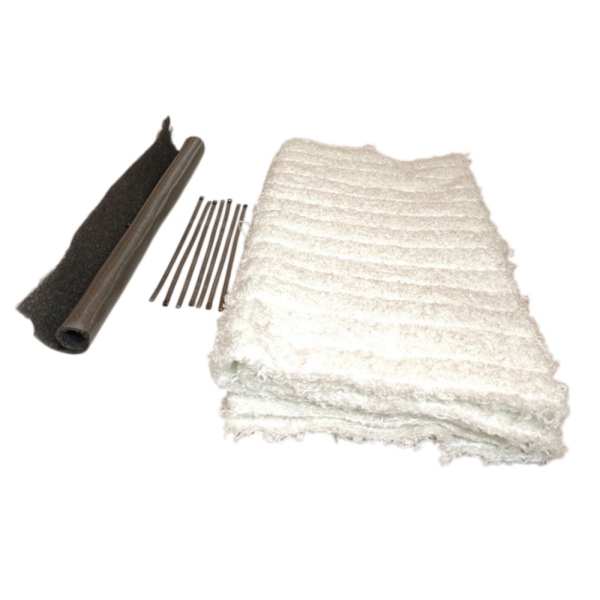

marine muffler packing

Solicitar relleno para silenciadores de escape marinos

Envíe a BSTFLEX el plano de escape marino, la sección transversal del silenciador, la aplicación del motor, la configuración de escape seco o húmedo, las dimensiones de la zona de relleno y la especificación del material existente.

Cuando no se disponga de una especificación de relleno existente, proporcione fotografías, una muestra sin usar si es posible y las condiciones de funcionamiento pertinentes. Indique claramente si el material permanecerá en una sección de escape seca o si puede estar expuesto a condensados o agua de mar.

Los proyectos basados en planos y muestras se pueden revisar a través del Servicio de fabricación de relleno para silenciadores OEM de BSTFLEX. Hay otros materiales y formatos de suministro disponibles en la gama de productos de relleno para silenciadores.

Solicitar muestras de relleno para silenciadores de escape marinos y un presupuesto de OEM

Suscríbete a nuestro boletín informativo
¡Suscríbete a nuestra promoción mensual y obtén nuestras últimas novedades sobre productos!
enviar un mensaje
enviar un mensaje
Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

casa

productos

acerca de

contacto
