BSTFLEX fabrica mangas de malla de alambre tejido de acero inoxidable para fuelles de escape automotrices, tubos de escape flexibles, desacopladores de escape y otros conjuntos de conexión de escape flexibles.

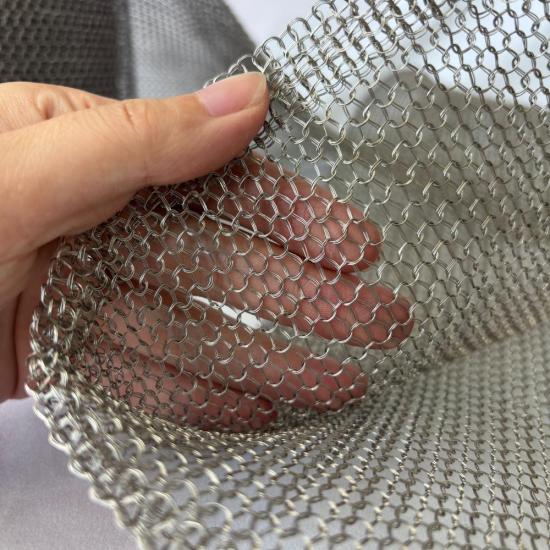

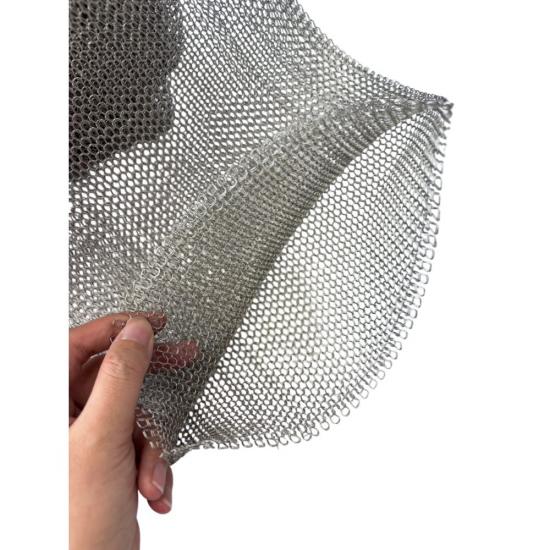

La manga se produce tejiendo alambre de acero inoxidable en una estructura de bucle tubular. En comparación con la malla tejida rígida, la construcción tejida puede comprimirse, estirarse y adaptarse alrededor de fuelles y componentes de escape flexibles mientras mantiene una estructura metálica continua.
Para aplicaciones de escape seleccionadas, se pueden introducir tres alambres de acero inoxidable en el proceso de tejido al mismo tiempo. Esta construcción tejida de triple alambre crea una malla de múltiples hilos más pesada con más puntos de contacto metálicos y puede personalizarse según los requisitos mecánicos del conjunto de escape.
Descripción del producto
Los fuelles de escape y los tubos de escape flexibles están diseñados para adaptarse a la vibración, la expansión térmica, el movimiento del motor y el desplazamiento mecánico repetido. La manga de malla de alambre tejido funciona como una capa metálica flexible alrededor o dentro del conjunto flexible de escape.
Dependiendo del diseño del sistema de escape, la malla de acero inoxidable tejida puede instalarse directamente alrededor de los fuelles, colocarse debajo de una trenza de acero inoxidable externa o integrarse en una estructura de desacoplamiento de escape.
Su construcción en bucle permite que la malla se mueva junto con los fuelles en lugar de actuar como una cubierta rígida. Esto la hace adecuada para aplicaciones que requieren gestión de vibraciones, protección de superficies, soporte flexible y separación mecánica entre capas metálicas.
Construcción tejida de triple alambre
Una de las principales opciones de fabricación disponibles en BSTFLEX es el tejido de triple alambre.
En esta construcción, tres alambres de acero inoxidable se suministran en paralelo y se tejen juntos en la misma estructura de malla tubular. Los tres alambres forman cada bucle tejido simultáneamente.
En comparación con una construcción similar de un solo alambre, la malla tejida de triple alambre contiene más material metálico en la misma estructura tejida. Esto puede cambiar el peso, la rigidez, las características de compresión y el comportamiento de contacto entre alambres de la manga terminada.
El número de alambres es solo un factor de diseño. El diámetro del alambre, la densidad de la malla, el diámetro de la manga, el grado de acero inoxidable y la posición de instalación también deben considerarse al seleccionar la malla correcta.
Cómo se utiliza la malla de alambre tejido en los fuelles de escape
Los fuelles de escape están sujetos a vibraciones continuas y movimiento térmico durante el funcionamiento del motor. Los fuelles deben permanecer flexibles mientras compensan el movimiento entre el motor y el sistema de escape aguas abajo.
Se puede colocar una manga de malla de alambre tejido alrededor de los fuelles para proporcionar una interfaz metálica flexible. La malla puede deformarse con los fuelles y mantener el contacto durante el movimiento repetido.
Dependiendo del diseño del conjunto, la malla tejida puede ayudar a reducir el roce directo entre los fuelles y los componentes metálicos circundantes. También puede crear muchos puntos de contacto entre alambres que contribuyen a la amortiguación mecánica.
Aplicaciones en tubos de escape flexibles
Los tubos de escape flexibles se utilizan comúnmente donde los tubos de escape rígidos no pueden adaptarse al movimiento del motor, la expansión térmica y la vibración.
Un tubo de escape flexible puede incluir un fuelle corrugado, un revestimiento interior, una trenza exterior y una malla de alambre tejido. La construcción exacta varía según el fabricante del sistema de escape.
La malla tejida puede colocarse alrededor de los fuelles o entre los fuelles y una trenza externa. Su propósito depende del diseño completo del tubo flexible.
BSTFLEX suministra mangas de malla tejida personalizadas según el diámetro exterior de los fuelles, el diámetro de manga requerido y los requisitos mecánicos de la conexión flexible terminada.
Aplicaciones de desacopladores de escape
Los desacopladores de escape automotrices están diseñados para reducir la transferencia de vibración y movimiento del motor al sistema de escape aguas abajo.
La malla de acero inoxidable tejida puede incorporarse en conjuntos de desacoplamiento de escape porque la estructura en bucle permite un movimiento controlado mientras crea múltiples puntos de contacto por fricción entre los alambres.
La construcción de malla correcta depende del diseño del desacoplador, la flexibilidad requerida, la posición de instalación y el rango de movimiento esperado.
Malla de alambre tejido en comparación con la trenza de acero inoxidable
La malla de alambre tejido y la trenza de acero inoxidable son productos diferentes y no deben tratarse como componentes idénticos.
La malla tejida se forma a partir de bucles de alambre interconectados. La trenza de acero inoxidable se produce cruzando múltiples portadores de alambre en diagonal.
La malla tejida es generalmente más compresible y adaptable, mientras que la trenza se utiliza a menudo como una restricción externa o capa de refuerzo.
Algunos diseños de tubos de escape flexibles utilizan tanto malla tejida como trenza de acero inoxidable en el mismo conjunto porque las dos estructuras proporcionan diferentes funciones mecánicas.
Diámetro de alambre personalizado
El diámetro del alambre tiene una influencia directa en el comportamiento de la malla tejida terminada.
Un diámetro de alambre mayor generalmente aumenta el peso y la rigidez de la malla. Un alambre más fino puede proporcionar una estructura más ligera y flexible.
El diámetro del alambre también puede afectar la resistencia a la compresión, la flexibilidad del bucle, el área de contacto metálico y el grosor de la manga terminada.
Por esta razón, el diámetro del alambre debe seleccionarse junto con la densidad de la malla y el número de hilos en lugar de como una especificación aislada.
Densidad de malla personalizada
La densidad de la malla controla cuánto alambre de acero inoxidable se incorpora en un área o longitud determinada de la manga tejida.
Una malla más densa contiene más material metálico y más puntos de contacto entre los alambres. Una malla más abierta normalmente proporciona mayor flexibilidad y menor peso.
Diferentes diseños de fuelles de escape y tubos flexibles pueden requerir diferentes densidades de malla. BSTFLEX puede ajustar la construcción del tejido según las muestras del cliente, los dibujos o los requisitos de ingeniería.
Diámetro de funda personalizado
La funda de malla de alambre tejida tubular puede producirse en diferentes diámetros para adaptarse a fuelles de escape, tubos flexibles y componentes de desacoplamiento.
El diámetro correcto de la funda es importante para el rendimiento del ensamblaje. Una funda demasiado ajustada puede restringir el movimiento, mientras que una funda demasiado holgada puede no proporcionar la interacción mecánica requerida.
Para el desarrollo de OEM, se recomienda a los clientes que proporcionen el diámetro exterior del fuelle, el diámetro de malla requerido y la longitud final de la funda.
Materiales disponibles
El acero inoxidable se utiliza comúnmente para mallas tejidas de escape porque proporciona resistencia a la corrosión, durabilidad mecánica y adecuación para entornos de escape de alta temperatura.
Las opciones de material típicas incluyen acero inoxidable 304 y 316. Otros grados de acero inoxidable o alambres de aleación de alta temperatura pueden evaluarse según las especificaciones del cliente.
La selección del material debe considerar la temperatura de funcionamiento, las condiciones de oxidación, la exposición a la sal de carretera, la condensación, la vida útil y la posición de instalación dentro del sistema de escape.
Especificaciones técnicas
| Producto | Funda de malla de alambre tejida de acero inoxidable |
|---|---|
| Construcción | Malla de alambre tejida tubular |
| Configuración del alambre | Construcción de alambre simple o múltiple |
| Construcción destacada | Malla tejida de triple alambre |
| Material | Acero inoxidable |
| Grados típicos | 304, 316 o grado personalizado |
| Diámetro de referencia de la funda | 25 mm a 150 mm, tamaños personalizados disponibles |
| Diámetro de referencia del alambre | 0.15 mm a 0.30 mm, opciones personalizadas disponibles |
| Densidad de la malla | Personalizada |
| Capas de malla | Capas simples o múltiples según el diseño |
| Longitud | Longitud de corte o producción continua |
| Aplicaciones | Fuelles de escape, tubos flexibles, desacopladores de escape y juntas de escape flexibles |
| Servicio OEM | Disponible |
| Desarrollo de muestras | Disponible |
Aplicaciones típicas
- Fuelles de escape automotrices
- Tubos de escape flexibles
- Desacopladores de escape automotrices
- Juntas flexibles de escape
- Sistemas de escape para vehículos comerciales
- Sistemas de escape para camiones de servicio pesado
- Conexiones de escape para generadores
- Tuberías de escape para motores industriales
- Conjuntos de escape marinos
- Aplicaciones de malla para silenciadores y amortiguadores de ruido
Fabricación OEM y personalizada
BSTFLEX fabrica fundas de malla de alambre tejida de acuerdo con los planos, muestras y dimensiones de los componentes de escape del cliente.
La producción personalizada puede incluir diferentes grados de acero inoxidable, diámetros de alambre, cantidades de hilos, diámetros de funda, densidades de malla y longitudes terminadas.
Para proyectos de reemplazo, los clientes también pueden proporcionar una funda de malla tejida existente o un componente de escape completo para su evaluación.
Este método de desarrollo basado en muestras es útil cuando la especificación original de la malla no está disponible, pero el cliente necesita reproducir la construcción existente.
Información requerida para la cotización
| Aplicación | Fuelles de escape, tubería flexible, desacoplador o junta flexible |
|---|---|
| Diámetro exterior del fuelle | Requerido |
| Diámetro de la funda de malla | Requerido |
| Longitud terminada | Requerido |
| Material del alambre | 304, 316 o grado especificado |
| Diámetro del alambre | Requerido si se especifica |
| Número de hilos de alambre | Simple, doble, triple o personalizado |
| Densidad de la malla | Plano, especificación o muestra |
| Cantidad | Piezas o metros |
| Plano o muestra | Recomendado |
Por qué elegir BSTFLEX
BSTFLEX se centra en componentes de protección térmica y mecánica personalizados para aplicaciones automotrices e industriales.
Para proyectos de malla tejida de acero inoxidable, podemos respaldar la producción basada en planos, el desarrollo basado en muestras, las configuraciones de alambre personalizadas y la fabricación OEM.
La construcción tejida de triple alambre está disponible para clientes que requieren que tres alambres de acero inoxidable se tejan juntos en la misma estructura de malla tubular.
Si está desarrollando un fuelle de escape, una tubería de escape flexible o un desacoplador de escape automotriz, envíenos su plano técnico o muestra para su evaluación.
Preguntas frecuentes
¿Qué es una funda de malla de alambre tejido de acero inoxidable?
Es una funda metálica tubular fabricada tejiendo alambre de acero inoxidable en bucles interconectados. La estructura resultante es flexible, compresible y adecuada para su instalación alrededor de fuelles de escape y componentes de escape flexibles.
¿Para qué se utiliza la malla de alambre tejido en un sistema de escape?
Se utiliza comúnmente alrededor de fuelles de escape, tubos flexibles y desacopladores de escape donde se requiere una capa metálica flexible para la gestión de vibraciones, protección de superficies y soporte mecánico.
¿Qué es la malla tejida de triple alambre?
La malla tejida de triple alambre se fabrica alimentando tres alambres de acero inoxidable juntos durante el proceso de tejido, de modo que los tres alambres forman la estructura de bucle tejido simultáneamente.
¿Es la malla de alambre tejido lo mismo que el trenzado de acero inoxidable?
No. La malla tejida se forma a partir de bucles de alambre, mientras que el trenzado se produce a partir de portadores de alambre que se cruzan en diagonal. Algunos conjuntos de escape utilizan ambos productos para diferentes funciones.
¿Se puede personalizar el diámetro de la funda?
Sí. El diámetro de la funda se puede producir de acuerdo con las dimensiones del fuelle de escape, el tubo flexible o el componente de desacoplamiento.
¿Se puede personalizar la densidad de la malla?
Sí. La densidad de la malla, el diámetro del alambre, la cantidad de hilos y el diámetro de la funda se pueden ajustar según el conjunto de escape requerido.
¿Puede BSTFLEX fabricar a partir de una muestra existente?
Sí. Los clientes pueden proporcionar una muestra de funda de malla, conjunto de fuelle de escape o tubo flexible existente para la evaluación dimensional y de construcción.
Solicitar un presupuesto
Para fundas de malla de alambre tejido de acero inoxidable personalizadas, proporcione la aplicación, el diámetro de la funda, el diámetro del alambre, el grado de acero inoxidable, el número de hilos de alambre, la densidad de la malla, la longitud terminada y la cantidad requerida.
Los dibujos y las muestras existentes son bienvenidos para el desarrollo de OEM.

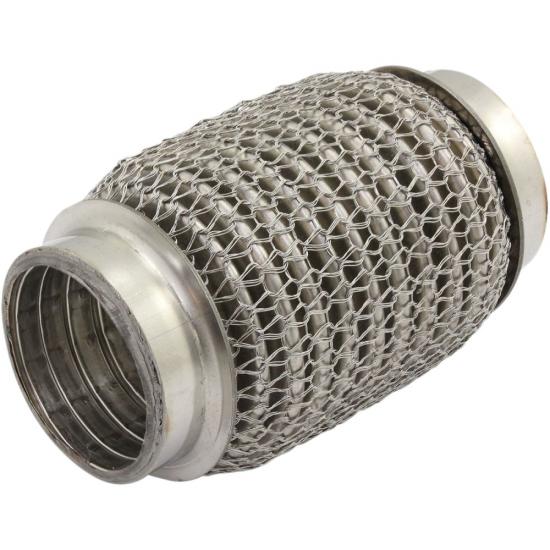

Funda de malla de alambre tejido de acero inoxidable para fuelles de escape y tubos flexibles
