Material de escudo térmico para admisión de aluminio: diseño de una barrera conformada para el compartimento del motor

Oct 20, 2026

Un escudo térmico de admisión de aluminio no es eficaz simplemente porque se haya colocado un panel reflectante en algún lugar entre el escape y el filtro de aire. Su rendimiento depende de si la barrera bloquea la trayectoria radiante correspondiente, mantiene la holgura respecto a los componentes calientes, permite el flujo de aire previsto y se mantiene estable tras el movimiento y la vibración del motor.

Por lo tanto, para los proyectos de fabricación a medida y OEM, la especificación del material debe desarrollarse junto con la geometría instalada. La aleación, el temple y el espesor de la chapa importan, pero también lo hacen el contorno del escudo, la dirección de la pestaña, los puntos de montaje, el acceso de servicio y la ubicación del sensor de temperatura del aire de admisión.

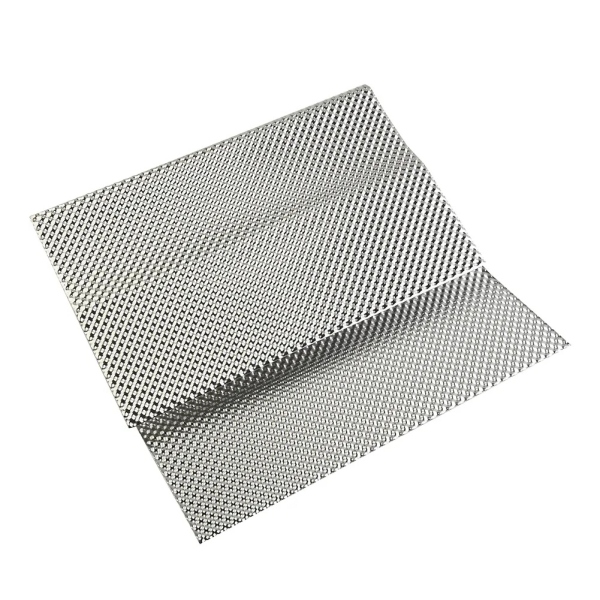

BSTFLEX suministra material de escudo térmico de aluminio repujado que se puede cortar, doblar y conformar para crear barreras personalizadas para el compartimento del motor. Esta guía se centra en el diseño y pedido de un escudo de admisión de aluminio rígido en lugar de conductos flexibles, aislamiento para capó o alfombrillas térmicas con respaldo adhesivo.

aluminum intake heat shield

Defina lo que el escudo de admisión debe proteger

La frase escudo térmico de admisión puede referirse a varios componentes diferentes. Antes de seleccionar una chapa o desarrollar un molde en bruto, identifique la pieza cuya temperatura o exposición al calor debe controlarse.

  • Filtro de aire abierto o carcasa de filtro
  • Pared de la caja de aire
  • Tubo o codo de admisión
  • Caja del sensor de flujo de masa de aire
  • Zona del sensor de temperatura del aire de admisión
  • Resonador o conducto de plástico
  • Conector eléctrico o cableado cerca de la ruta de admisión

Un escudo diseñado para proteger un filtro expuesto frente a un colector de escape cercano es diferente de un panel que separa una caja de aire de un turbocompresor. El primero puede requerir una cobertura de línea de visión amplia. El segundo puede necesitar una barrera conformada y compacta con holguras y puntos de montaje cuidadosamente controlados.

Indique el componente protegido y su condición admisible en los requisitos del proyecto. "Reducir el calor del compartimento del motor" es demasiado general para definir una pieza de producción.


Localice la fuente de calor y la trayectoria radiante

El calor del compartimento del motor puede llegar al sistema de admisión desde varias direcciones. Las fuentes comunes incluyen un colector de escape, la carcasa de la turbina del turbocompresor, el tubo de bajada, la sección del catalizador, el cruce de escape u otro conjunto caliente posicionado cerca de la ruta de admisión.

Comience con una vista de conjunto que muestre la fuente de calor, el componente protegido y el escudo propuesto. Desde la posición del filtro, tubo o caja de aire, compruebe si alguna parte de la superficie caliente sigue siendo directamente visible alrededor del panel.

Esta revisión de la línea de visión es importante porque una barrera puede cubrir el centro de una fuente de calor mientras deja un conducto, pestaña o salida de turbina expuesto en el borde. Aumentar el espesor de la chapa no corrige una cobertura incompleta.

Utilice el primer prototipo para confirmar:

  • Qué superficies calientes están bloqueadas respecto al componente protegido
  • Si las holguras alrededor de los soportes o mangueras exponen una trayectoria radiante directa
  • Si el escudo necesita un retorno lateral o una pestaña superior
  • Si el panel aún permite el flujo de aire de refrigeración requerido y el acceso de servicio

aluminum intake heat shield

Mantenga el escudo de admisión separado del componente caliente

Una barrera de aluminio rígida suele ser más útil cuando está separada de la fuente de calor. El contacto directo crea una ruta conductora y cambia el papel de la chapa de una barrera radiante separada a una capa de contacto.

No existe un entrehierro universal que se adapte a todos los compartimentos del motor. La holgura requerida depende de la temperatura de la fuente de calor, el tamaño del panel, el flujo de aire, la disposición de montaje, el movimiento del motor y el límite de temperatura del componente protegido.

En el plano, defina la holgura de funcionamiento mínima en lugar de únicamente la holgura de instalación en frío. Revise:

  • El balanceo del motor y el movimiento de los soportes
  • La expansión del sistema de escape
  • La vibración del conjunto de admisión
  • Las tolerancias de fabricación
  • El movimiento de acoplamientos flexibles y mangueras
  • La extracción y reinstalación para servicio

Un escudo que despeja el turbocompresor mientras el vehículo está parado puede entrar en contacto con él bajo carga si no se ha tenido en cuenta el movimiento.


El aluminio es una elección de material, no un diseño de escudo completo

El aluminio resulta atractivo para las barreras del lado de admisión porque es ligero, moldeable y adecuado para paneles amplios en el compartimento del motor. El resultado final sigue dependendiendo de la aleación seleccionada, el temple, el calibre, la condición de la superficie y la geometría de la pieza.

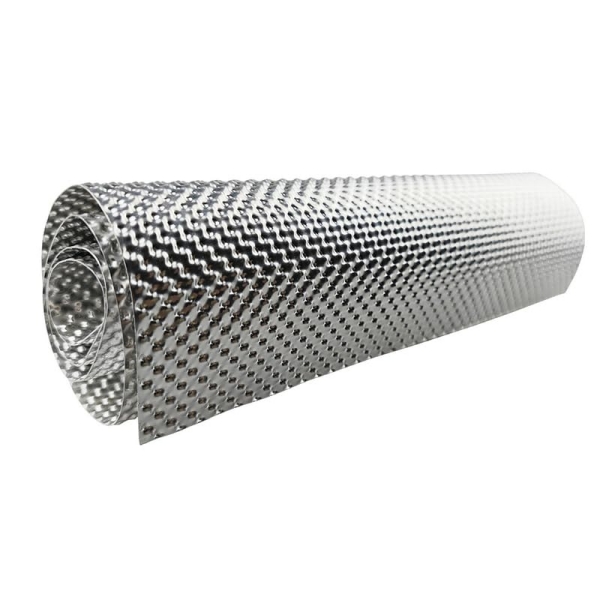

BSTFLEX suministra chapa de aluminio gofrado para el conformado de barreras térmicas ligeras. El perfil gofrado aumenta la estabilidad estructural en comparación con una chapa fina completamente plana, lo que ayuda a que el panel mantenga la forma diseñada tras el corte y el plegado.

Para la selección de la aleación, consulte materiales para protectores térmicos de aluminio 1050, 1100, 3003 y 5052. No apruebe una sustitución de aleación basándose únicamente en el número de grado; también deben considerarse el temple y los requisitos de conformado.


El gofrado ayuda a que la barrera conformada mantenga su forma

Un protector de admisión suele incluir grandes áreas sin soporte, superficies curvas o pestañas de montaje estrechas. Una chapa fina y plana puede flectar durante la manipulación y exigir acanaladuras, pliegues o soportes adicionales para lograr la rigidez requerida.

Una superficie gofrada introduce una geometría tridimensional en el material. Esto puede ayudar a:

  • Aumentar la rigidez del panel
  • Controlar el movimiento en chapas de gran superficie
  • Mejorar la retención de la forma tras el conformado
  • Permitir una construcción ligera
  • Reducir la dependencia de un grosor de metal innecesario

El gofrado no sustituye un montaje o holgura correctos. Tampoco establece un límite de temperatura más elevado para la aleación base. La función estructural del patrón se explica con más detalle en por qué los protectores térmicos de automoción utilizan metal gofrado.

aluminum intake heat shield

Diseñe el protector en función del flujo de aire, no en su contra

Una barrera de admisión debe evitar la exposición radiante no deseada sin bloquear involuntariamente el paso de aire necesario para el sistema de admisión o de refrigeración del vano motor.

En las instalaciones con filtro abierto, defina por dónde recibe aire el filtro. Un panel que rodee el filtro pero permita que este aspire únicamente aire caliente del vano motor puede no lograr el resultado previsto. Una barrera conformada puede separar el filtro del lado caliente del vano motor manteniendo un conducto de entrada hacia una fuente de aire más frío.

En el caso de una caja de aire cerrada, verifique si el protector metálico protege la pared de la caja o si la propia caja de aire ya proporciona la separación requerida. Evite añadir un panel que interfiera con el conducto de entrada, la vía de drenaje, las grapas de sujeción o la sustitución del filtro.

El protector térmico de admisión y el conducto de admisión son componentes distintos. Los tubos flexibles de precalentador, los conductos PAP o APK y la conducción de aire caliente corresponden al gama de tubos de protección térmica y conductos de aire caliente, no a la especificación rígida del material en lámina p56.


Use bridas para controlar la cobertura y la rigidez

Una placa plana puede ser suficiente para una comprobación de ajuste inicial, pero las barreras de producción a menudo necesitan bordesformados. Las bridas pueden mejorar la rigidez local, aumentar la cobertura y crear superficies de montaje.

Las características comunes incluyen:

  • Retornos superiores que bloquean la radiación sobre el borde superior
  • Bridas laterales que protegen un filtro o caja de aire de una fuente de calor en ángulo
  • Retornos inferiores que añaden rigidez a un panel ancho
  • Pestañas de montaje conectadas a las estructuras existentes del vehículo
  • Bordes doblados cerca de mangueras, cables o áreas de servicio

Cada brida modifica el plano en bruto. Defina la altura de la brida, la dirección, la ubicación del doblez y la holgura final antes de aprobar el contorno de producción.

No extienda la barrera hasta crear un recinto sellado a menos que esa disposición haya sido diseñada y validada intencionalmente. Un escudo más grande no es automáticamente un escudo mejor.


Monte la barrera sin crear una nueva ruta de calor

El sistema de montaje influye tanto en la durabilidad mecánica como en el comportamiento térmico. Un soporte fijado directamente a un componente de escape caliente puede conducir calor hacia el escudo, mientras que un soporte montado en la carrocería o en el lado de admisión puede crear una condición de contorno diferente.

Marque cada punto de fijación y su estructura de soporte en el dibujo de ensamblaje. Revise:

  • Material y espesor del soporte
  • Área de contacto
  • Tipo de fijación
  • Ranurado o tolerancia para expansión
  • Resistencia a la vibración
  • Acceso para instalación y mantenimiento
  • Espacio libre alrededor del cableado y las mangueras

No utilice elementos de fijación para forzar un panel mal conformado a su posición. La forma en estado libre debe ser lo suficientemente cercana a la geometría instalada como para que el montaje no imponga tensiones descontroladas en las pestañas.


Proteja los sensores sin alterar su función

Los sistemas de admisión modernos pueden incluir un sensor de flujo de masa de aire, un sensor de temperatura del aire de admisión o un módulo de detección combinado. Un protector puede proteger la carcasa y el conector de la exposición radiante, pero no debe alterar la trayectoria de flujo de aire prevista ni hacer que el sensor sea imposible de reparar.

Cuando se utilice un sensor de temperatura para evaluar el protector, identifique si la prueba registra:

  • Temperatura del aire dentro del conducto
  • Temperatura del cuerpo del sensor
  • Temperatura superficial de la tubería o caja de aire
  • Temperatura del aire en el compartimento del motor circundante

Estos valores responden a diferentes preguntas. Una temperatura superficial del protector térmico más baja no es prueba de que el aire de admisión haya cambiado en la misma cantidad.


Separe el rendimiento del protector térmico del rendimiento del sistema de admisión

El protector debe validarse según el requisito asignado. Por ejemplo, puede ser necesario reducir la exposición radiante a la pared de la caja del filtro o mantener un conector de cableado por debajo de una temperatura acordada.

Las afirmaciones sobre la potencia del motor, la densidad de admisión o el rendimiento del vehículo requieren una prueba más amplia del sistema completo de admisión y motor. No deben deducirse únicamente del uso de una lámina de aluminio reflectante.

Una prueba de desarrollo útil registra claramente las condiciones de instalación y funcionamiento:

Elemento de prueba Información a registrar
Condición de funcionamiento Velocidad del vehículo o flujo de aire de la celda de prueba, carga del motor, duración y condiciones ambientales
Fuente de calor Componente y ubicación de medición
Protector Material, calibre, geometría, montaje y puntos medidos
Componente protegido Ubicación de la superficie o conector y límite de aceptación
Datos de admisión Ubicación del sensor y si el valor representa aire interno, superficie del componente o aire circundante
Comparación Misma instalación y ciclo de funcionamiento con la línea base aprobada


Desarrollar la pieza en bruto a partir del protector de admisión conformado

Una vez establecido el contorno instalado, cree la pieza en bruto plana. Incluya el material necesario para pliegues, rebordes, lengüetas de montaje y cualquier operación de recorte posterior al conformado.

BSTFLEX actualmente ofrece láminas de aluminio gofrado en formatos de 300 × 500 mm, 500 × 500 mm, 500 × 700 mm y 1 m × 1 m, con tamaños personalizados disponibles bajo pedido. Seleccione la lámina adquirida según el rendimiento de la pieza en bruto utilizable, no solo por el área.

Para obtener consideraciones detalladas sobre la pieza en bruto y la distribución de corte, consulte tamaños de láminas de protección térmica de aluminio para fabricación OEM.

El dibujo de desarrollo plano debe identificar:

  • Material y temple
  • Grosor del metal base
  • Patrón de gofrado y orientación
  • Contorno de la pieza en bruto
  • Líneas de doblez
  • Direcciones de las pestañas
  • Ubicaciones de orificios y ranuras
  • Líneas de corte final
  • Lado de la fuente de calor


Evite errores comunes en el diseño de protectores térmicos de admisión

El panel bloquea únicamente el centro de la fuente de calor

Revise la vista desde el filtro, la tubería o la caja de aire. Si los componentes calientes permanecen visibles alrededor de los bordes, ajuste el contorno o agregue un retorno conformado antes de aumentar el grosor del material.

El protector entra en contacto con el escape debido al movimiento del motor

Mida la holgura de funcionamiento mínima en todo el movimiento y tolerancia previstos. Reposicione el panel o el sistema de montaje en lugar de aceptar un contacto intermitente.

La barrera restringe la ruta prevista del aire de admisión

Defina la entrada de aire y verifique el protector en el ensamblaje completo del compartimiento del motor. Conserve el área de apertura requerida y evite obstruir conductos, clips o el mantenimiento del filtro.

Las lengüetas de montaje se agrietan o se deforman

Revise la geometría de las lengüetas, la ubicación de los dobleces, la condición de los bordes, la sujeción y la vibración. Cambiar a una lámina más gruesa sin identificar el mecanismo de falla puede trasladar el problema en lugar de corregirlo.

El prototipo funciona únicamente cuando se ajusta a mano

Registre la pieza en bruto final y la secuencia de conformado, luego reproduzca la pieza a partir de una lámina nueva. Una muestra corregida manualmente no establece un proceso de producción repetible.

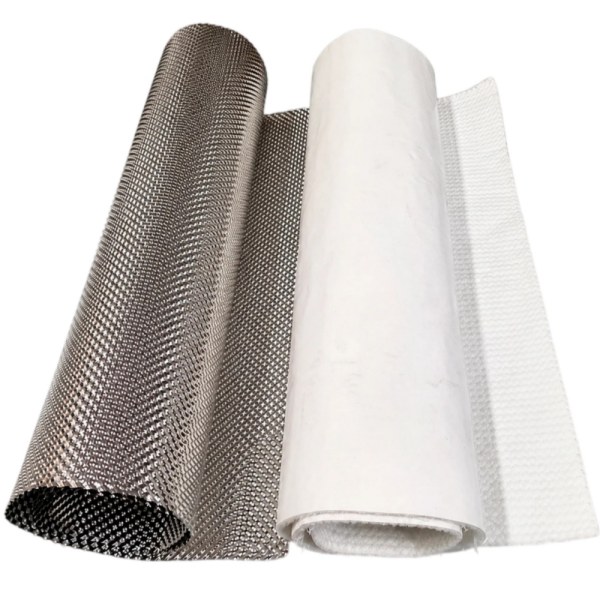

Protector térmico de admisión de aluminio frente al aislamiento del capó

Un protector térmico de admisión conformado es una barrera metálica localizada situada cerca del sistema de admisión. El aislamiento del capó cubre una amplia zona del capó o cofre y puede combinar funciones térmicas y acústicas.

Estos productos no deben tratarse como intercambiables. Para los requisitos de revestimiento del compartimiento del motor o aislamiento del cofre, utilice el producto separado Protector térmico del compartimiento del motor del capó producto. Para una barrera rígida entre la admisión y una fuente caliente localizada, la lámina de aluminio gofrada p56 es el punto de partida de material más relevante.


Protector térmico de admisión de aluminio frente a barrera térmica adhesiva

Una lámina rígida se monta como una barrera autoportante o soportada por soportes. Un material con reverso adhesivo se adhiere a otra superficie. Las dos construcciones tienen requisitos de instalación diferentes y no deben compartir una especificación genérica.

Cuando un cliente necesite un revestimiento adherido o una barrera térmica de despegar y pegar, revise la gama de barreras térmicas y de protectores térmicos. Para una barrera con espacio de aire conformado, especifique la lámina de aluminio, la pieza en bruto y los elementos de montaje.


Información requerida para una solicitud de cotización (RFQ) de protector térmico de admisión OEM

Campo de RFQ Información a proporcionar
Componente protegido Filtro, caja de aire, tubo de admisión, sensor, cableado u otro componente
Fuente de calor Colector de escape, turbocompresor, tubo de bajada u otra fuente
Modelo de instalación Dibujo de ensamblaje, modelo 3D, fotografías o muestra física
Material Aleación de aluminio y temple requeridos, o solicitud de revisión por parte del proveedor
Grosor del metal base Calibre especificado y tolerancia cuando esté controlada
Gofrado Referencia de patrón, orientación y cualquier zona plana
Geometría del protector Contorno acabado, bridas, pestañas, agujeros, ranuras y detalles de los bordes
Holgura Holguras de funcionamiento en frío y mínimas respecto a componentes calientes y móviles
Alcance del suministro Chapa, pieza en bruto cortada o componente conformado
Validación Componente protegido, ubicaciones de medición, ciclo de trabajo y criterios de aceptación
Cantidad Cantidad de prototipos, tamaño de lote y requisito anual estimado


Preguntas frecuentes

¿Qué material se utiliza para un protector térmico de admisión?

El aluminio se suele considerar para barreras de admisión conformadas y ligeras porque se puede cortar y dar forma para paneles del compartimento del motor. La aleación exacta, el temple, el grosor y la geometría deben seleccionarse para la instalación en lugar de especificarse únicamente como aluminio.

¿Necesita un protector térmico de admisión de aluminio una cámara de aire?

Una barrera separada evita por lo general la ruta conductiva directa creada por el contacto de metal con metal. El espacio libre requerido debe establecerse a partir de la fuente de calor, el movimiento, el flujo de aire y el límite del componente protegido; no existe una única dimensión universal.

¿Debe el protector térmico de admisión rodear el filtro de aire por completo?

No automáticamente. Debe bloquear la exposición relevante del lado caliente al tiempo que preserva la entrada de aire prevista, el drenaje, el acceso de servicio y el flujo de aire del compartimento del motor. Un cerramiento completo requiere su propio diseño de suministro de aire.

¿Es siempre mejor una chapa de aluminio más gruesa para un protector del compartimento del motor?

No. El grosor afecta a la resistencia y al conformado, pero la cobertura, la fijación, el espacio de aire y la geometría repujada también controlan el resultado. Un grosor innecesario añade peso sin corregir una barrera radiante incompleta.

¿Se puede moldear la hoja de escudo térmico de aluminio repujado para formar una barrera de caja de aire personalizada?

Sí. La hoja de aluminio repujado BSTFLEX se puede cortar, doblar y dar forma para crear barreras personalizadas. Proporcione la geometría acabada, los requisitos de la pieza en bruto y los detalles de montaje para que el alcance del suministro se pueda revisar correctamente.

¿Puede el mismo escudo proteger un tubo de admisión y el cableado?

Puede proteger más de un componente cuando la geometría bloquea las rutas de calor relevantes y mantiene unas holguras seguras. Cada componente protegido debe seguir teniendo su propio requisito de aceptación.

¿Puede BSTFLEX suministrar un escudo térmico de admisión de aluminio conformado?

BSTFLEX ofrece suministro de láminas y desarrollo de escudos térmicos personalizados de acuerdo con los planos, muestras y requisitos del proyecto. Indique si la consulta es para materia prima, una pieza en bruto cortada o un componente conformado finalizado.


Solicitar material de aluminio para un escudo térmico de admisión personalizado

BSTFLEX suministra lámina de barrera térmica de aluminio repujado para proyectos de protección contra el calor radiante en el compartimento del motor, la admisión, los bajos y otras zonas.

Envíe la disposición del compartimento del motor, el componente protegido, la posición de la fuente de calor, el material requerido, las dimensiones en bruto o acabadas y la cantidad de prototipos. Incluya la holgura mínima disponible e identifique cualquier restricción de sensores, conductos o acceso de servicio.

Para ubicaciones de escudos más calientes o mecánicamente más exigentes, BSTFLEX también puede evaluar material de escudo térmico de acero inoxidable repujado o material de escudo térmico de Inconel Alloy 625 como opciones de materiales independientes.

Envíe su plano de escudo térmico de admisión y solicitud de cotización a BSTFLEX para la revisión del material, el conformado, el prototipo y la producción OEM.
