Empaque preformado para silenciador se suministra como un componente definido en lugar de como una cantidad no medida de fibra suelta. Dependiendo de la construcción, puede utilizar capas de tejido interior y exterior alrededor de un núcleo de empaque acústico, una bolsa de malla tejida que contiene hilo de fibra de vidrio u otra disposición aprobada de cubierta y relleno.
El propósito de un componente preformado es trasladar parte del trabajo de medición, corte y contención de la línea de ensamblaje de escape al proveedor de empaques. Esto no elimina la necesidad de especificar la fibra, el peso del componente, las dimensiones, la secuencia de capas y el ajuste dentro del silenciador.
El Empaque de reempaque para silenciador de escape BSTFLEX utiliza capas de tejido de fibra de vidrio alrededor de un núcleo de empaque para silenciador. Esta guía explica cómo convertir esa construcción general en una especificación de OEM repetible sin tratar cada bolsa, calcetín, almohada o cartucho de empaque como el mismo producto.
Un componente de empaque preformado llega al cliente en una disposición física definida. El proveedor puede controlar la forma, la cantidad de material, la cubierta y la identificación de la pieza antes del envío.
Las descripciones comunes incluyen:
Estos nombres describen conceptos de compra relacionados, pero no definen una construcción universal. Un cartucho de empaque para silenciador puede estar conformado para su inserción directa alrededor de un núcleo específico. Un calcetín puede utilizar una cubierta de malla tubular. Una almohada puede contener un relleno medido en una forma cerrada más plana. El plano y la lista de materiales determinan qué es realmente el producto.
Un componente envuelto en tela contiene al menos dos grupos de especificaciones:
No describa la pieza completa únicamente como fibra de vidrio, ya que la cubierta y el relleno pueden tener diferentes construcciones, pesos y funciones.
| Elemento del componente | Función principal | Lo que la especificación debe definir |
|---|---|---|
| Capa de tela interior | Separa o soporta el relleno junto al núcleo según el diseño aprobado. | Material, tejido o construcción, espesor, dimensiones y posición de la costura. |
| Núcleo de relleno acústico | Proporciona el volumen de relleno fibroso principal. | Familia de fibra, grado, condición de suministro, peso del relleno seco, espesor y distribución. |
| Capa de tela exterior | Contiene el relleno durante la manipulación, inserción y servicio cuando se requiera. | Material, construcción, dimensiones, cierre y solape. |
| Costura o cierre | Mantiene la forma del componente antes y durante el montaje. | Material del hilo, ubicación de la puntada, tipo de costura y si el cierre permanece en servicio. |
| Etiqueta de pieza o embalaje | Identifica el componente aprobado y lo mantiene limpio durante el transporte. | Número de pieza, revisión, cantidad, referencia de lote y requisitos de etiquetado del cliente. |
Para el empaque de silenciador OEM, mantenga separados los siguientes pesos:
El peso del núcleo de empaque seco controla cuánta carga acústica se suministra. El peso del componente terminado es útil para la inspección de recepción, pero incluye la cubierta y otros materiales incorporados.
Por lo tanto, una cotización debe indicar si un peso objetivo se refiere a:
Utilizar el peso total del paquete como el único valor de inspección puede ocultar una cantidad de relleno incorrecta. Una cubierta más pesada y un núcleo acústico más ligero pueden producir el mismo peso total al tiempo que crean una construcción de empaque diferente.
La frase reempaque de escape relleno no identifica la fibra acústica. El núcleo de relleno puede utilizar fibra de vidrio u otro material aprobado para altas temperaturas, según el producto y la aplicación.
Para una construcción de fibra de vidrio, especifique:
No apruebe un reemplazo únicamente porque ambos productos se describen como relleno de silenciador de fibra de vidrio. La disposición de las fibras y la cantidad de material dentro del componente pueden diferir sustancialmente.
Las capas interior y exterior en un componente de relleno de silenciador envuelto en tela deben identificarse por su propio material y construcción.
Los campos útiles para solicitudes de cotización incluyen:
Una capa de tejido utilizada para contener el relleno no es automáticamente un material de relleno acústico por sí sola. Del mismo modo, a una cubierta de fibra de vidrio no se le debe asignar el mismo requisito de peso de relleno que al núcleo.
Un componente preformado debe coincidir con la región disponible entre el núcleo perforado y la carcasa del silenciador.
Proporcionar:
Para un silenciador irregular, un único diámetro exterior puede no ser suficiente. Suministre una sección transversal o un plano que muestre las regiones estrecha y ancha de la cámara.
Para un silenciador circular simple con un núcleo centrado:
Espacio radial disponible = (diámetro interior de la carcasa - diámetro exterior de la envolvente interior excluida) / 2.
La envolvente interior excluida puede ser el núcleo desnudo o el núcleo más una envoltura metálica, dependiendo del diseño aprobado.
A modo de ejemplo aritmético únicamente, un diámetro interior de carcasa de 110 mm alrededor de un núcleo de 50 mm proporciona un espacio radial nominal de:
(110 - 50) / 2 = 30 mm.
Esto no significa que se deba pedir un núcleo de relleno de 30 mm. Las capas de tejido, el solape, la compresión y el método de inserción también ocupan espacio. Las dimensiones aprobadas del componente deben provenir del desarrollo de muestras o de una especificación existente.
Una pieza preformada gruesa puede contener una baja cantidad de fibra cuando se forma holgadamente, mientras que un componente más delgado puede contener material dispuesto de manera más densa. Especifique tanto el grosor como el peso del relleno.
Defina también la condición en la que se mide el grosor:
No compare una dimensión de envío comprimida con la dimensión de una muestra relajada. El plano y la instrucción de inspección deben utilizar la misma condición de medición.
Una costura longitudinal, un solape de tejido o un borde cosido pueden crear un área localmente más gruesa. Coloque esa característica donde el diseño del silenciador lo permita, y muestre la posición en el plano.
La especificación debe identificar:
Para un montaje repetitivo, no deje la posición de la costura totalmente a criterio del operador. Un componente que se ajusta en una orientación puede engancharse o comprimirse de forma irregular al girarlo.

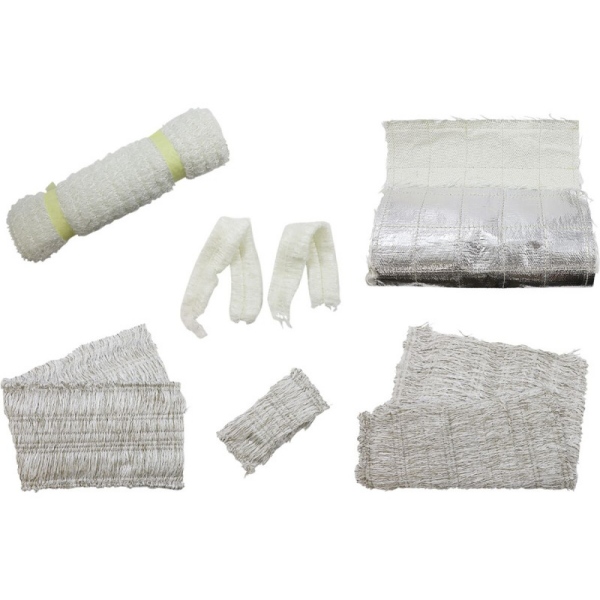

La mejor descripción de compra depende de la geometría real y del estado de suministro.
| Forma de suministro | Dirección de construcción típica | Verificación principal de compra |
|---|---|---|
| Cartucho de empaquetadura preformado | Componente listo para el montaje desarrollado para su inserción en un silenciador definido o alrededor de un núcleo definido. | Ajuste, dimensiones acabadas, orientación y referencia de pieza aprobada. |
| Componente de empaquetadura envuelto en tejido | Capas de tejido interior y exterior que rodean un núcleo de empaquetadura acústica. | Especificaciones del tejido, peso del núcleo, espesor de la costura y del componente. |
| Funda de empaquetadura de malla | Contención tubular o flexible de malla alrededor de un relleno fibroso. | Diámetro, longitud, peso del relleno, construcción de la cubierta y ajuste de instalación. |

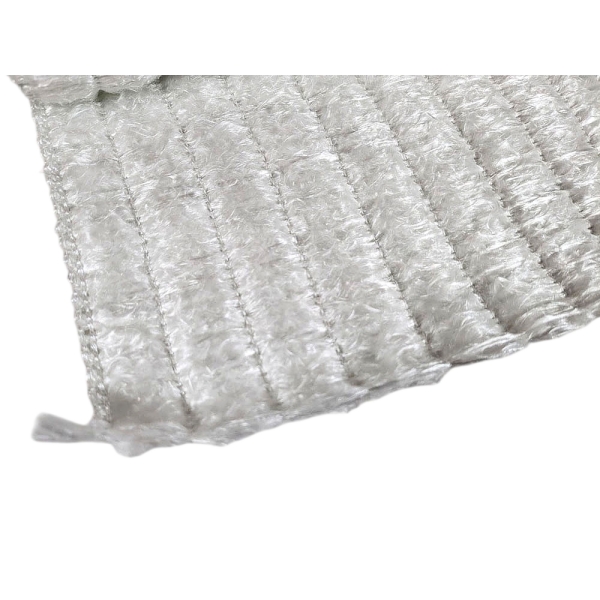

| Almohadilla de empaquetadura | Relleno contenido suministrado en forma de componente más plano o comprimido. | Identidad del material, dimensiones acabadas, peso del relleno y conformado requerido. |

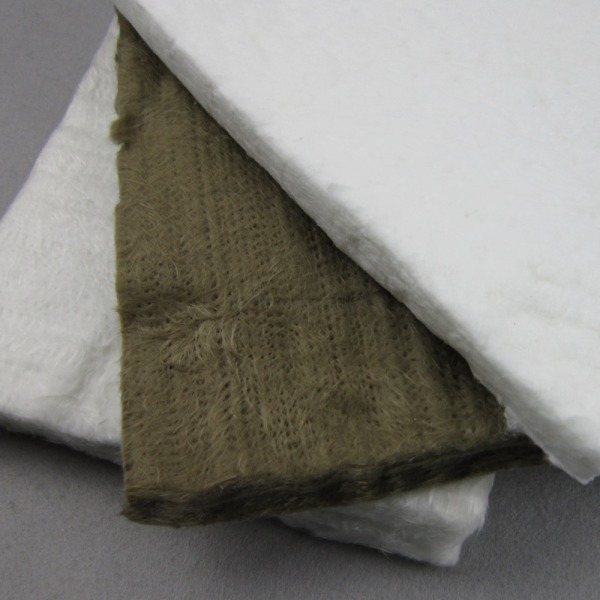

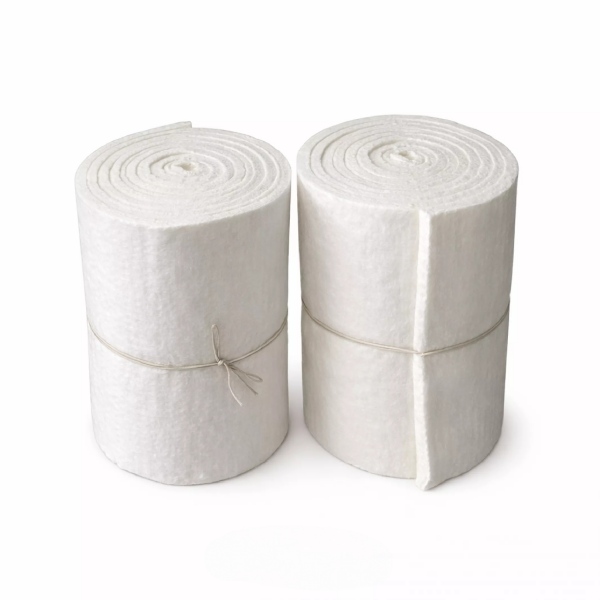

| Manta o lámina de empaquetadura | Lámina no contenida o parcialmente soportada, cortada y envuelta durante el montaje. | Espesor, peso por unidad de área, patrón de corte y solape. |
El funda de empaquetadura para silenciador de fibra de vidrio BSTFLEX con bolsa de malla de vidrio tejida es una construcción diferente del producto p203 con capas de tejido. Especifique el producto requerido en lugar de tratar los dos nombres como intercambiables.
Para un formato de almohadilla contenida, revise el almohadilla de empaquetadura para silenciador BSTFLEX. Para un kit de mantenimiento multicomponente, revise el kit de reempaquetado para silenciador BSTFLEX.
Un componente universal de empaquetadura para reempaquetado de silenciador puede requerir recorte o conformado durante la instalación. Un cartucho específico de la pieza debe coincidir con una configuración de silenciador definida.
Para un componente universal, proporcione:
Para un componente específico de la pieza, controle:
La cilindrada del motor o una descripción general de dos tiempos/cuatro tiempos no establece el ajuste por sí sola.
Cortar una bolsa de relleno terminada o un cartucho puede liberar el relleno, eliminar parte de la carga aprobada y dañar el cierre.
Si el corte es parte del proceso de instalación, defina:
Para la producción repetida, pedir la longitud acabada correcta suele ser más fácil de controlar que permitir un recorte sin medir en cada estación de ensamblaje.
Una inserción en frío exitosa demuestra que el componente puede entrar en la carcasa. No demuestra el rendimiento acústico, la retención del material ni la vida útil.
Un registro de aprobación de muestras debe identificar:
Cuando el componente sustituya a un relleno suelto o a una estera, documente la construcción anterior y las variables que cambiaron. No atribuya cada diferencia a la palabra preformado.
| Área de inspección | Comprobación típica |
|---|---|
| Identidad de la pieza | Número de pieza del cliente, revisión del producto y referencia de lote. |
| Dimensiones | Longitud, anchura, diámetro exterior (OD), diámetro interior (ID) o perfil con forma según corresponda. |
| Peso | Peso de llenado en seco o peso del componente completo según la base aprobada. |
| Cubierta de tela | Corregir material interior y exterior, costura, cierre y condición visible. |
| Relleno central | Referencia de materiales aprobados y distribución sin regiones vacías evidentes. |
| Embalaje | Cantidad, etiqueta, código de barras y estado del paquete correctos. |
| Documentación | Material requerido, documentos de inspección o conformidad. |
Acuerde las tolerancias y un plan de muestreo antes de las órdenes de producción. Una sola muestra aprobada no define automáticamente los límites de aceptación adecuados para cada dimensión y peso.
Un empaque de silenciador personalizadoel programa puede incluir dimensiones basadas en dibujos, identificación de piezas del cliente y embalaje individual.
Los posibles requisitos del proyecto incluyen:
Estas opciones deben estar vinculadas a la especificación técnica aprobada. El diseño del embalaje no puede compensar un requisito indefinido de material o ajuste.
Los proyectos basados en planos y muestras se pueden revisar a través del servicio BSTFLEX OEM Muffler Packing Manufacturing Service.
Si se desconocen algunos valores, identifíquelos como elementos de desarrollo. Envíe la sección transversal original del silenciador y una muestra de empaquetadura sin usar cuando esté disponible.
No necesariamente. Cartucho es un término de mercado amplio para un componente de embalaje listo para ensamblar. Una manga suele describir una estructura de contención flexible y tubular. Compare el dibujo, la cubierta, el relleno y las dimensiones antes de tratarlos como equivalentes.
No. Los diferentes productos preformados pueden utilizar tejido trenzado, malla u otro material de contención aprobado. La cubierta y el núcleo del embalaje deben especificarse por separado.
Igualar el peso de la fibra seca es un control útil, pero no demuestra una distribución o un rendimiento equivalentes. Apruebe el nuevo componente en el silenciador real.
BSTFLEX puede revisar los requisitos de empaque de silenciador personalizados envueltos en tela, contenidos en malla y de otro tipo basándose en planos, dimensiones o muestras. La terminología y la construcción finales deben coincidir con el componente aprobado.
Comience con el empaque de reempaque para silenciador de escape BSTFLEX para un componente de capas de tela, o revise la funda de empaque para silenciador de fibra de vidrio para una construcción tejida contenida en malla.
Otros materiales y formas de suministro están disponibles en la gama de empaque para silenciador BSTFLEX. Envíe la sección transversal, el requisito de material, el peso de llenado, las dimensiones y la cantidad del pedido para que la cotización refleje el componente real que necesita.
