Un conducto de aire PAP puede coincidir con el diámetro solicitado y aun así ser el recambio incorrecto. Su superficie interior puede diferir de la construcción aprobada, su recorrido moldeado puede no mantenerse dentro del espacio disponible, o sus extremos pueden deformarse al encajarlos en los conectores de producción. Estas son razones para evaluar una muestra como una pieza instalada, y no simplemente como un tubo recto.

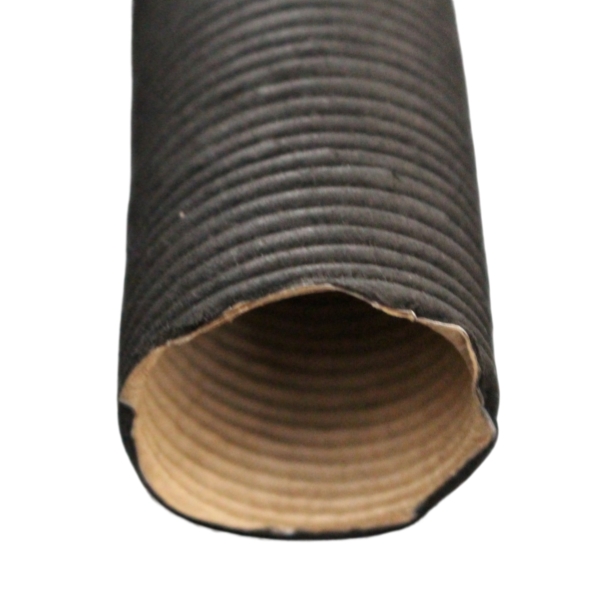

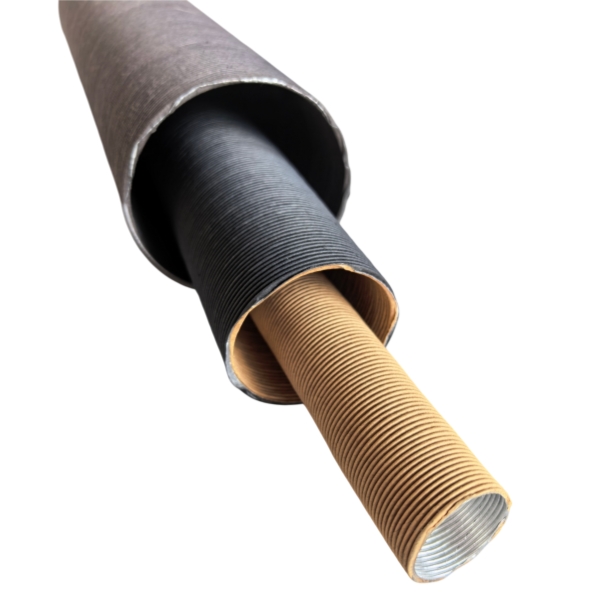

El BSTFLEX PAP Paper Aluminum Air Duct tiene una capa interior de papel, una capa intermedia de aluminio y una capa exterior de papel. Esta guía explica cómo convertir esa descripción de construcción en una especificación de compra OEM que cubra la pared, la forma moldeada, el comportamiento de conexión y la aprobación de la muestra.
Especifique el orden de las capas, no solo los nombres de los materiales
Para esta construcción PAP, lea las capas desde el paso de aire hacia afuera: papel / aluminio / papel. Una consulta que solo dice "conducto de aire de papel y aluminio" deja sin aclarar la ubicación de cada material. Incluya la secuencia en el plano o en la especificación de material para que la cotización, el muestreo y la inspección se refieran a la misma pared.
| Posición de la pared | Material | Qué identificar |
|---|---|---|
| Capa interior | Papel o cartón flexible | La superficie orientada hacia el aire transportado; especifique el grado aprobado o la referencia de construcción. |
| Capa intermedia | Hoja de aluminio | La especificación de la hoja y su lugar dentro del laminado, en lugar de un revestimiento metálico expuesto asumido. |
| Capa exterior | Papel o cartón flexible | La superficie exterior, el acabado y cualquier tratamiento permitido. |

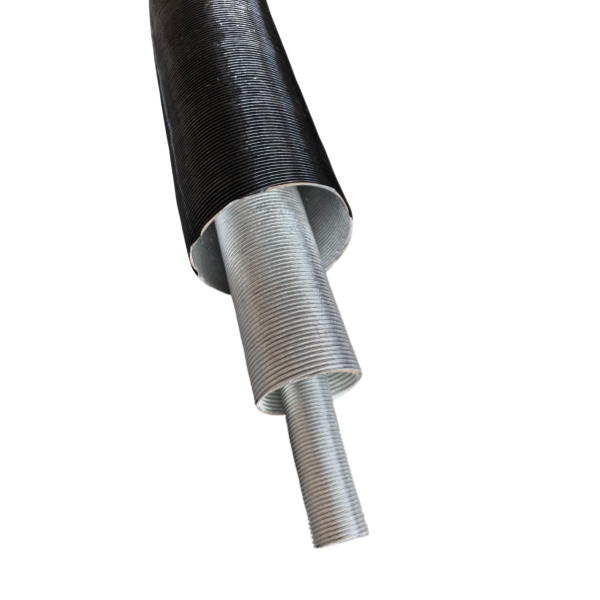

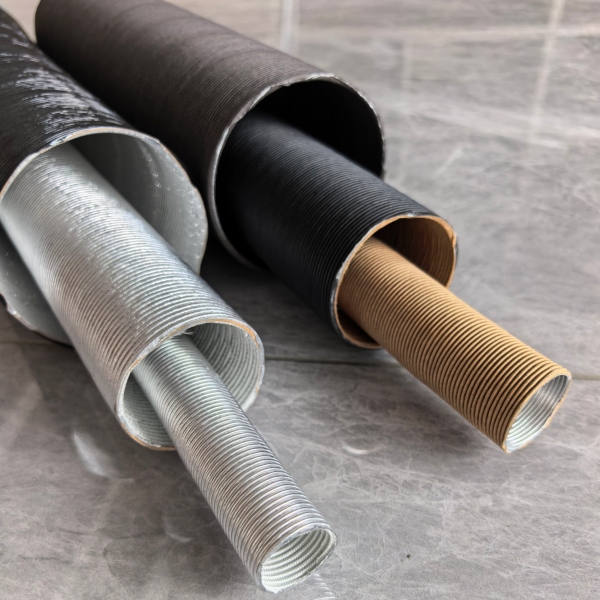

No trate una película plástica exterior como una sustitución meramente estética. La manguera PAK Flexible Air Duct Hose utiliza papel kraft por dentro, aluminio en el medio y película de PVC negro por fuera. Un cambio de un exterior de papel a esa construcción debe revisarse e identificarse como un cambio de material.
Mantenga la aplicación dentro del alcance establecido del producto
La descripción del producto PAP especifica su uso en áreas interiores, incluido el suministro de aire fresco para sistemas de calefacción y aire acondicionado de vehículos. Comience el proceso de aprobación registrando dónde se ubicará realmente el conducto. Un recorrido bajo el piso expuesto de un vehículo o a través de un compartimento del motor no debe clasificarse como una instalación interior meramente por formar parte de un vehículo.
Identifique el medio y la exposición antes de seleccionar la pared. Esta es una especificación de conducto de aire, no una aprobación para transportar combustible, refrigerante, aire comprimido o gases de combustión. No infiera la idoneidad para la lluvia, el agua estancada, la succión fuerte o el contacto directo con gases de escape a partir de la presencia de una capa de aluminio.
Para un proyecto fuera de la aplicación PAP establecida, presente las condiciones para una revisión de construcción separada. La gama de tubos de protección térmica y conductos de aire caliente contiene diferentes productos para diferentes tareas; compartir una categoría no los hace intercambiables.
La retención de forma es diferente de la flexión repetida
El conducto PAP se describe como moldeable y capaz de retener su forma doblada. Para un pedido OEM, traduzca esa característica en un recorrido que se pueda verificar: defina las posiciones de los conectores, el espacio libre y la curva que la muestra debe seguir después de formarse.
En el plan de muestras, evalúe si el conducto se mantiene dentro de ese espacio libre después de retirar la fuerza de conformado. Registre el intervalo de inspección y si la muestra no está soportada o está sujeta por los soportes previstos. Una fotografía tomada mientras alguien sostiene el tubo en su lugar no demuestra el resultado sin soporte.
No utilice esta comprobación como evidencia de una vida útil de flexión ilimitada, durabilidad ante vibraciones o idoneidad para una junta móvil. Cuando se espere un movimiento repetido, especifique una evaluación separada con el ingeniero de equipos responsable.
Comprobación de conformado
Utilice la ruta de instalación propuesta y documente la referencia de curvatura. Indique si el radio se mide en la línea central o en otra superficie definida. Acuerde cualquier radio mínimo para la construcción seleccionada en lugar de copiar un valor de un conducto diferente.
Comprobación de forma
Mida la muestra moldeada en la curva más cerrada y en los extremos de conexión. Registre las dimensiones de apertura mayor y menor, los pliegues visibles en la pared y la posición en relación con el espacio libre de la ruta. Establezca los cambios aceptables antes de juzgar las muestras.
Pruebe la muestra en las piezas de acoplamiento reales
Utilice conectores y soportes representativos de la producción para la prueba de ajuste. Es posible que una manguera vieja por sí sola no muestre la geometría de conexión prevista. Registre cómo se asienta cada extremo, si se alcanza el acoplamiento especificado y si el método de retención previsto daña la pared.
Mantenga separados el ajuste y la aceptación del flujo de aire. Una muestra puede asentarse en ambos conectores y aun así requerir una evaluación en su condición formacionada. Cuando el sistema requiera un límite de caída de presión o de fugas, acuerde el flujo de prueba, las condiciones de presión y la configuración completa del conjunto. No asigne una clasificación de presión a partir de un apriete manual o una inspección visual.
Para una compra basada en un componente original, conserve una muestra de referencia aprobada y un plano. Utilice la muestra para las comparaciones acordadas de apariencia y manipulación, y utilice el plano para las dimensiones controladas y los límites de aceptación.
Utilice un registro de aprobación de muestras con resultados observables
El siguiente es un marco de inspección propuesto para un proyecto específico del cliente. No es una afirmación de que todos los conductos PAP hayan superado estas pruebas, y no reemplaza los requisitos de calificación del fabricante del equipo.
| Elemento de revisión | Verificación sugerida | Registro para aprobación |
|---|---|---|
| Identidad de construcción | Compare la secuencia de la pared y la referencia del material con la especificación presentada. | Revisión del plano, código de construcción e identificación de la muestra. |
| Extremos cortados y paso de aire | Inspeccione en busca de fragmentos sueltos, capas desgarradas o material que sobresalga en la abertura. | Fotografías de los extremos y criterios de mano de obra acordados. |
| Ajuste del conector | Ajuste la muestra a las piezas de acoplamiento especificadas utilizando el método de retención previsto. | Acoplamiento, observaciones de ensamblaje y cualquier daño resultante en la pared. |
| Geometría formada | Compare la muestra enrutada con la envolvente de espacio libre después de la liberación. | Referencia de curvatura, intervalo de inspección y forma medida. |
| Condición del laminado | Inspeccione las áreas seleccionadas después de la formación en busca de separación, levantamiento o desgarro. | Ubicaciones de inspección y criterios de aceptación. |
| Contacto de soporte | Evalúe el soporte o clip propuesto en su condición de instalación especificada. | Deformación local y condición de ensamblaje utilizada. |
| Rendimiento del flujo de aire, cuando sea necesario | Evalúe la ruta ensamblada utilizando un flujo de aire y un método de medición acordados. | Configuración de la prueba, resultado y límite específico del proyecto. |
Defina la cantidad de muestra y el método de medición antes de realizar la prueba. Para cualquier evaluación de compresión, indique el dispositivo, la carga aplicada, la duración y la deformación residual permitida. "Resistente al aplastamiento" sin esas condiciones no es un requisito de aceptación reproducible.
Controle la construcción detrás de la muestra aprobada
El nombre de tres letras es una descripción inicial, no la especificación de producción completa. Pida al proveedor que identifique las variables de construcción que se controlan para la pieza aprobada: grado del papel, especificación de la lámina, construcción de la pared, geometría de formación y especificación de unión, según corresponda.
No todos los detalles de fabricación internos necesitan aparecer en una página de producto pública. Para el control de compras, una referencia de construcción documentada puede vincular la muestra aprobada con la especificación de fabricación del proveedor. Acuerde qué cambios requieren notificación o aprobación renovada en lugar de asumir que un nombre de producto sin cambios significa una pared sin cambios.
Cuando se apliquen requisitos de temperatura, humedad, olor, inflamabilidad u otros, establézcalos por separado y solicite evidencia para la construcción exacta. No herede el resultado de una prueba de otro producto simplemente porque ambos contienen papel y aluminio.
Compruebe la condición después del empaque, no solo antes
Incluya una muestra empaquetada representativa en el proceso de aprobación. Al desempacar, inspeccione los extremos de conexión y el perfil formado antes de la instalación. Registre si el conducto se puede instalar tal como se suministra o si requiere manipulación adicional que no formaba parte del proceso de ensamblaje acordado.
Establezca el método de embalaje en torno a la forma aprobada de la pieza. Para piezas preformadas, revise cómo los separadores o soportes mantienen la ruta. Para piezas rectas formadas durante la instalación, revise la protección de los extremos y la compresión de embalaje permitida. Mantenga la aceptación estética separada de la distorsión que afecta el ajuste.
Para pedidos que necesiten piezas fijas o diferentes formatos de suministro, el guía de conductos de calefacción cortados a medidacubre las discusiones sobre longitud y embalaje. Este registro de aprobación debe identificar adicionalmente la condición esperada cuando la pieza llegue al ensamblaje.
Convierte la muestra aprobada en un pedido repetible
Antes de emitir un pedido de repetición, acuerde un paquete de aprobación compacto: el plano actual, la referencia de construcción, la muestra retenida, los criterios de inspección y las instrucciones de embalaje. Identifique cualquier dimensión o característica que requiera registros de producción y acuerde cómo se revisará un cambio propuesto.
Ejemplo de redacción para la especificación de compra:Suministre conductos de aire PAP con la secuencia de pared de papel/aluminio/papel aprobada bajo la referencia de construcción acordada. Las dimensiones, la ruta formada, el acoplamiento de los conectores y la mano de obra deberán coincidir con el plano aprobado y el registro de aceptación. Identifique cada lote de producción y utilice el método de embalaje acordado. Obtenga la aprobación del cliente antes de cambiar la construcción de pared especificada u otras características designadas para el control de cambios. Cualquier calificación ambiental o de flujo de aire requerida deberá hacer referencia a la configuración probada y a los resultados documentados.
Complete el número de plano real, las tolerancias, el plan de muestreo y los registros requeridos con el proveedor. El ejemplo es una ayuda de dibujo, no una declaración de certificación o una aprobación de prueba preexistente.
Solicite muestras de conductos de aire PAP para su ensamblaje
BSTFLEX ofrece suministro a medida en longitudes cortas y embalaje a granel para su conducto PAP. Para una solicitud de muestra OEM, envíe las dimensiones de la pieza de acoplamiento, la ruta de instalación, el espacio libre disponible y la confirmación de que la aplicación se encuentra dentro del ámbito de uso interior previsto.
Incluya la secuencia de paredes requerida, la cantidad de muestra, la cantidad de pedido pronosticada y cualquier documento de aceptación que su proyecto necesite. Cuando haya una pieza original disponible, proporcione fotografías de su superficie interior, superficie exterior y ambas conexiones, junto con el plano o la muestra de referencia.
Envíe su dibujo y los requisitos de muestra del conducto de aire PAP
Preguntas frecuentes: Especificación y aprobación del conducto de aire PAP
¿Qué significa PAP en la construcción de este conducto de aire?
PAP identifica papel en el interior, aluminio en el medio y papel en el exterior. Especifique la secuencia de capas en el dibujo de compra en lugar de depender únicamente de la abreviatura del producto.
¿Significa la retención de forma que el conducto es adecuado para movimientos repetidos?
No. Mantener una ruta formada y soportar movimientos repetidos son requisitos diferentes. Evalúe la forma instalada durante la aprobación de la muestra y especifique una calificación de movimiento o vibración por separado cuando la aplicación lo requiera.
¿Puede un conducto cubierto de plástico reemplazar al PAP sin un cambio en las especificaciones?
No lo trate como una sustitución automática. Cambiar el material exterior cambia la construcción de la pared. Revise el reemplazo propuesto, registre su secuencia de capas y aprruébelo según los requisitos de la aplicación.
¿Qué debe incluir una aprobación de muestra de conducto de aire PAP?
Incluya la identidad de construcción, el ajuste del conector, la condición del extremo cortado, la geometría formada, la condición del laminado y el embalaje. Agregue pruebas de flujo de aire o ambientales cuando sea necesario, con métodos definidos y límites de aceptación.
