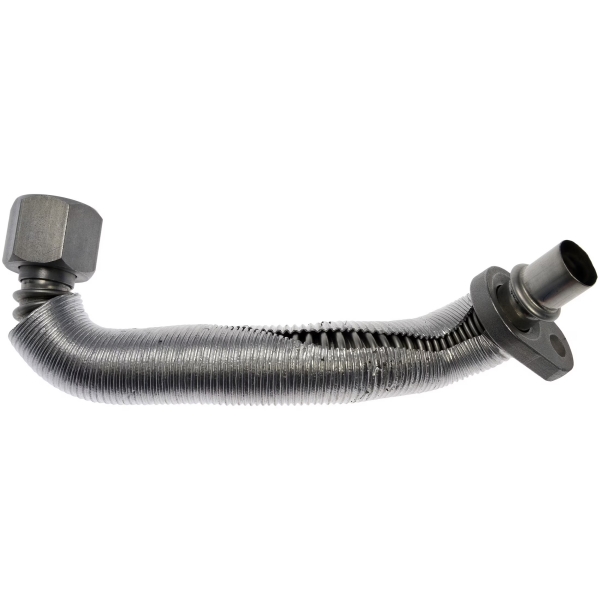

Una funda de protección térmica para mangueras automotrices crea una barrera térmica flexible alrededor de la sección expuesta. La funda correcta puede ayudar a reducir el calor radiante externo mientras permite que la manguera o el tubo conserven la flexibilidad, el enrutamiento y el acceso de servicio requeridos por el ensamblaje del vehículo.
La selección no debe basarse únicamente en la clasificación de temperatura de una funda. El tipo de línea, la temperatura interna del fluido, la fuente de calor externo, la holgura, las dimensiones de los accesorios, el radio de curvatura, el movimiento del vehículo, la secuencia de instalación y la validación requerida influyen en el diseño final.
BSTFLEX fabrica fundas protectoras térmicas aluminizadas para mangueras automotrices, líneas de fluidos, arneses de cables y conjuntos de cables en configuraciones tubulares, cosidas, envolventes, auto-cerrantes y personalizadas.
Las líneas de fluidos de los vehículos transportan combustible, líquido de frenos, aceite lubricante, refrigerante, líquido de transmisión, fluido hidráulico, refrigerante y medios relacionados con las emisiones. Estas líneas pueden pasar cerca de superficies calientes debido al espacio restringido en el compartimiento del motor, al empaque del sistema, a la posición de los sensores o al enrutamiento en los bajos del vehículo.
El calor externo excesivo puede afectar más que al fluido dentro de la línea. El conjunto completo puede incluir:
Cada componente puede tener un límite térmico diferente. Por lo tanto, un conjunto de manguera debe evaluarse como un sistema completo en lugar de seleccionar la protección únicamente a partir de la capacidad de temperatura del material de la funda.
Una funda térmica no enfría automáticamente el fluido dentro de una manguera. Su función principal es normalmente reducir el calor que ingresa a la línea desde una fuente externa.
Esta distinción es importante porque algunas líneas de fluidos ya transportan medios calientes. Una línea de retorno de aceite de motor, una línea de fluido de transmisión o una manguera de refrigerante pueden tener una temperatura interna significativa antes de considerar el calor radiante externo.
Agregar aislamiento alrededor de una línea puede reducir la exposición al calor externo, pero también puede disminuir la capacidad de la línea para liberar el calor generado internamente. Por lo tanto, el objetivo térmico debe definirse antes de cubrir la línea.
El ingeniero debe determinar si el requisito es:
Estos son problemas térmicos diferentes y pueden requerir diferentes construcciones de fundas.
Antes de seleccionar una funda protectora térmica para mangueras, identifique cómo llega el calor a la línea.
El calor radiante viaja desde una superficie caliente hacia la manguera sin contacto directo. Los múltiples de escape, las carcasas de las turbinas, los tubos de bajada, los convertidores catalíticos y los sistemas de postratamiento de escape son fuentes comunes de calor radiante.
Una superficie exterior reflectante aluminizada es particularmente útil en esta condición porque ayuda a reducir la energía radiante absorbida por el conjunto de la funda y la manguera.
Una manguera puede funcionar dentro de un compartimento del motor generalmente caliente, incluso cuando no está orientada directamente hacia un componente de escape. En esta condición, es posible que deba combinarse la protección reflectante con un aislamiento adicional.
Si una manguera o funda toca una superficie caliente, el calor se transfiere por conducción. Una funda reflectante fina no debe considerarse un sustituto para corregir una holgura insuficiente o un recorrido inadecuado.
Cuando no se pueda evitar el contacto continuo, puede ser necesaria una construcción multicapa más gruesa, un protector en el lado de la fuente o un recorrido de manguera rediseñado.
El aire calentado por el sistema de escape puede moverse a través del compartimento del motor y exponer secciones de manguera que no están orientadas directamente hacia la fuente de calor. Por lo tanto, la longitud protegida debe basarse en la zona afectada por el calor completa en lugar de en un único punto caliente visible.
Las tuberías de combustible se suelen enrutar a través de los compartimentos del motor y las áreas de los bajos donde pueden pasar cerca de los colectores de escape, los sistemas de turbocompresores, los convertidores catalíticos y las superficies calientes del motor.
Se puede utilizar una funda reflectante para reducir el calor radiante externo que llega a la manguera o tubo de combustible. La selección debe tener en cuenta:
Para un producto diseñado específicamente para aplicaciones de tuberías de combustible y frenos, consulte la funda BSTFLEX Fuel and Brake Line Aluminum Heat Shield Sleeve.
Los tubos de freno y las mangueras de freno flexibles pueden pasar cerca de las tuberías de escape, las fuentes de calor de los extremos de las ruedas u otros componentes del vehículo de alta temperatura.
La protección debe diseñarse sin interferir con:
Una funda debe permanecer colocada de forma segura mientras permite que la manguera se mueva a través de su rango previsto. No debe crear un nuevo punto de fricción contra soportes, componentes de las ruedas o piezas de la suspensión.
Para tuberías de freno rígidas, una funda aluminizada compacta puede ser adecuada cuando el problema principal es el calor radiante de un componente de escape cercano. Las mangueras de freno flexibles pueden requerir atención adicional en cuanto al radio de curvatura, el movimiento y la retención.
Las tuberías de alimentación y retorno de aceite pueden ubicarse cerca de las carcasas de la turbina del turbocompresor, los colectores de escape y los tubos de bajada. Estas tuberías ya pueden transportar aceite caliente, por lo que la especificación térmica debe separar la temperatura interna del fluido de la exposición al calor externo.
Las preguntas de diseño importantes incluyen:
Una funda reflectante puede reducir el calor radiante del turbocompresor, pero aun así se debe evaluar la temperatura completa de la tubería bajo el ciclo de funcionamiento previsto.
Las líneas de líquido de transmisión y del enfriador de transmisión pueden pasar cerca de sistemas de escape, convertidores catalíticos o componentes calientes de la transmisión.
Un escudo térmico para líneas de transmisión se puede diseñar alrededor de una manguera flexible, un tubo rígido o un conjunto combinado de manguera y tubo. La especificación debe indicar si la línea transporta líquido caliente hacia un enfriador, devuelve líquido enfriado u opera en otra parte del circuito de la transmisión.
Para proyectos de líneas de transmisión, proporcione:
La funda no debe impedir la inspección de los accesorios ni crear una rigidez excesiva en los puntos de transición flexible.
Las mangueras de refrigerante y calefacción pueden pasar cerca de colectores de escape, turbocompresores, componentes de EGR y otras fuentes de calor concentrado.
Una funda térmica para mangueras de refrigerante se selecciona generalmente para reducir el calor radiante externo que llega a la pared de la manguera. No modifica el requisito de un diseño correcto del sistema de refrigeración ni el uso de un material de manguera adecuado.
Se debe prestar especial atención a:
Una funda tubular recta puede no seguir una manguera de refrigerante moldeada y compleja sin arrugarse o desplazarse. Las construcciones cosidas, segmentadas o envolventes pueden proporcionar una mejor cobertura alrededor de geometrías irregulares.
Los sistemas de aire acondicionado automotrices contienen múltiples líneas de refrigerante que pueden tener diferentes funciones térmicas. Por lo tanto, se debe aplicar una funda de protección solo después de comprender el propósito y las condiciones de funcionamiento de la línea específica.
La información relevante del proyecto incluye:
Una funda reflectante de perfil bajo puede ser útil donde una manguera de A/C pasa a través de un área restringida del compartimiento del motor cerca de una fuente de calor radiante.
Las mangueras hidráulicas y de dirección asistida pueden estar expuestas al mismo tiempo al calor radiante, la abrasión, la vibración y la contaminación por fluidos.
La protección térmica no debe comprometer la flexibilidad de la manguera, la inspección de servicio de presión ni el acceso a los racores. La funda también debe permanecer estable cuando la manguera se mueve durante el funcionamiento del vehículo o equipo.
Para aplicaciones de mangueras hidráulicas, evalúe:
Cuando tanto el calor radiante como la abrasión son significativos, la construcción protectora puede requerir capas térmicas y mecánicas separadas en lugar de depender de una sola superficie reflectante delgada.
Las líneas de los sistemas DEF, urea y SCR pueden enrutar a través de áreas de postratamiento de escape donde se concentran componentes de alta temperatura.
Estos conjuntos pueden incluir:
Por lo tanto, el protector térmico puede necesitar proteger un conjunto combinado de manguera y cable en lugar de un simple tubo de fluido.
Para conjuntos irregulares con conectores, ramificaciones o válvulas, un protector con forma específica para el componente puede proporcionar una cobertura más controlada que una funda tubular estándar.
Una funda de fibra de vidrio aluminizada combina una superficie exterior de aluminio reflectante con una estructura textil de fibra de vidrio flexible.
Esta construcción se evalúa comúnmente donde el calor radiante de un componente de escape es el problema dominante y no se espera un contacto directo continuo.
Las construcciones posibles incluyen:
La superficie reflectante normalmente debe mirar hacia la fuente de calor externa. La estructura de fibra de vidrio permanece entre la capa reflectante y la manguera o línea protegida.
Una sola capa reflectante puede no proporcionar suficiente separación térmica cuando la fuente de calor está muy cerca, la exposición es prolongada o la temperatura permitida de la línea es baja.
Un diseño multicapa puede combinar:
Las capas adicionales aumentan el grosor y pueden reducir la flexibilidad. Por lo tanto, se deben considerar el espacio disponible, el radio de curvatura de la manguera y el espacio libre para los racores antes de aumentar la construcción de la pared.
Algunas aplicaciones requieren cambios más allá de la instalación de una funda.
Considere un protector térmico en el lado de la fuente, un cambio de recorrido o un sistema de protección combinado cuando:
Un protector en el lado de la fuente puede reducir la carga térmica que afecta a múltiples componentes cercanos. En áreas restringidas, la solución más eficaz puede combinar la protección de la fuente con la protección local de la manguera.
Una funda deslizante se instala pasando la manguera o el tubo a través de una construcción tubular continua.
Por lo general, es más adecuada cuando:
Una funda tubular puede proporcionar un perfil final compacto, pero se debe comprobar el tamaño del racor antes de especificar el diámetro de la funda.
Una funda envolvente se abre a lo largo de su longitud y se puede instalar alrededor de una manguera o línea de fluido existente.
Este diseño es útil cuando:
BSTFLEX ofrece una funda envolvente aluminizada con cierre de velcro para mangueras, cables y conjuntos que requieren protección contra el calor radiante desmontable.
Una funda de autocierre se abre para alojar la manguera o línea y luego se cierra mediante una estructura superpuesta o un sistema de bordes integrado.
Este diseño puede reducir los pasos de instalación al tiempo que evita la necesidad de pasar racores grandes a través de un tubo.
Consulte la Funda de fibra de vidrio con lámina de aluminio y autocierre BSTFLEX para este tipo de estructura de instalación.
Los corchetes proporcionan puntos de cierre definidos a lo largo de una funda que se puede abrir. Pueden ser útiles cuando el componente protector debe instalarse repetidamente en una posición controlada.
Los datos de diseño importantes incluyen:
Para esta construcción, consulte el producto de BSTFLEX Funda protectora termorreflectante con cierre de corchetes.
El dimensionamiento correcto comienza con las dimensiones exteriores reales del conjunto de manguera terminado.
No seleccione la funda basándose únicamente en el diámetro interior nominal de la manguera. Una manguera descrita por su tamaño de paso de fluido puede tener un diámetro exterior sustancialmente mayor después de incluir el refuerzo y la cubierta exterior.
Mida y registre:
Para una funda que se pueda abrir, defina también el solape requerido y la posición de cierre.
La parte más grande del conjunto suele determinar si se puede instalar una funda tubular.
Por ejemplo, el cuerpo de la manguera puede ajustarse a una funda compacta, mientras que el casquillo de crimpado o el conector son significativamente más grandes. Existen varias soluciones posibles:
El método elegido debe permitir una instalación práctica sin dejar una funda suelta e incontrolada alrededor del diámetro normal de la manguera.
Las fundas térmicas pueden especificarse por su diámetro interior, diámetro acabado, ancho plano u otra dimensión específica de la construcción.
Estas medidas no son intercambiables sin comprender la estructura del producto.
Para una solicitud de cotización (RFQ) personalizada, especifique si la dimensión indicada se refiere a:
Esto evita confusiones al comparar productos tubulares y envolventes.
Las mangueras de automoción rara vez permanecen perfectamente rectas. Pueden curvarse alrededor de los componentes del motor, moverse con el tren motriz o flexionarse durante el movimiento de la dirección y la suspensión.
Una funda debe seguir la curva prevista sin:
Las fundas multicapa más gruesas pueden requerir un radio de curvatura mayor que una funda reflectante fina.
La funda debe cubrir toda la sección afectada por el calor en lugar de solo el punto directamente opuesto a la fuente de calor.
Al definir la longitud, tenga en cuenta:
Una funda que sea demasiado corta puede dejar expuesta la transición o el racor de la manguera. Una funda innecesariamente larga puede interferir con las abrazaderas, las etiquetas de identificación o el acceso para mantenimiento.
Los racores metálicos pueden conducir el calor hacia el conjunto de la manguera. En algunas aplicaciones, proteger únicamente la sección de manguera flexible puede dejar el racor dentro de la misma zona de alta temperatura.
Sin embargo, cubrir un racor también puede dificultar la inspección y el mantenimiento.
La especificación debe indicar claramente si la funda debe:
Esta decisión debe basarse en el requisito térmico y en el proceso de mantenimiento.
Una funda reflectante funciona principalmente reduciendo el calor radiante absorbido por el conjunto protegido. El espacio entre la fuente de calor y la superficie reflectante forma parte del diseño térmico.
Si el movimiento del motor, la vibración o la holgura de la manguera hacen que la funda repose contra el componente de escape, la condición de transferencia de calor cambia de predominantemente radiante a conductiva.
Compruebe el espacio libre:
La superficie aluminizada normalmente debe permanecer expuesta hacia la fuente de calor radiante externa.
Evite una instalación que:
Cuando la orientación sea importante, utilice un sistema de retención adecuado o una pieza con una forma específica que solo pueda instalarse en la posición correcta.
Un manguito térmico debe permanecer sobre la sección prevista durante la vibración, el movimiento del vehículo y el mantenimiento.
Los métodos de retención posibles incluyen:
El sistema de retención no debe aplastar la manguera, restringir el flujo de líquido, dañar la cubierta exterior ni crear una concentración de tensiones cerca del empalme.
Una funda de manguera puede entrar en contacto con soportes, elementos del chasis, líneas adyacentes u otros componentes del compartimento del motor.
Evaluar:
Cuando se prevea una abrasión severa, es posible que la funda térmica deba combinarse con una capa independiente de protección contra la abrasión.
La funda completa incluye más que las capas visibles de aluminio y fibra de vidrio. El adhesivo, el hilo de coser, los materiales de cierre, el ribete de los bordes y las etiquetas pueden estar expuestos a fluidos de automoción.
Para un proyecto OEM, identifique el posible contacto con:
La resistencia a los fluidos debe confirmarse para toda la construcción propuesta en lugar de deducirse de una sola materia prima.
| Tipo de línea | Preocupación típica por calor externo | Construcción inicial recomendada | Detalle importante de RFQ |
|---|---|---|---|
| Manguera o tubo de combustible | Calor radiante del escape o del motor | Funda de fibra de vidrio aluminizada | Diámetro exterior de la línea, conexiones y longitud protegida requerida |
| Línea o manguera de freno | Escape, whcalor en el extremo de la rueda o en los bajos | Funda reflectante compacta | Movimiento, inspección y acceso a conexiones |
| Línea de alimentación o retorno de aceite del turbocompresor | Calor de la carcasa de la turbina y del tubo de escape | Funda reflectante o multicapa | Temperatura interna del fluido y exposición al aceite |
| Línea de fluido de transmisión | Calor del escape y de la transmisión | Funda reflectante tubular o envolvente | Dirección del flujo, conexiones y recorrido de la línea del radiador |
| Manguera de refrigerante o calefacción | Calor radiante del colector, turbocompresor o EGR | Funda aluminizada de gran diámetro | Geometría moldeada y radio de curvatura |
| Línea de aire acondicionado o refrigerante | Calor radiante del compartimento del motor | Funda reflectante de perfil bajo | Función de la línea, puertos de servicio y condiciones de condensación |
| Manguera hidráulica o de dirección asistida | Calor radiante combinado con vibración y abrasión | Funda reflectante con protección mecánica adecuada | Movimiento de presión, tamaño del casquillo y puntos de abrasión |
| Conjunto DEF o SCR | Calor de postratamiento de escape | Protector envolvente o de forma personalizada | Geometría combinada de manguera, cable calefactor y conector |
La funda propuesta debe evaluarse en un conjunto representativo en lugar de depender únicamente de la clasificación de temperatura del material.
Los datos útiles para la validación incluyen:
La validación mecánica también puede incluir vibración, flexión, abrasión, retención del cierre, exposición a fluidos y montaje repetido cuando corresponda.
Si un plano o especificación del cliente identifica un método de prueba en particular, la construcción exacta de la funda propuesta debe evaluarse bajo ese requisito. Los resultados de otro material o diseño de funda no deben aplicarse automáticamente a la nueva pieza.
Un protector de manguera para OEM debe poder fabricarse e instalarse de manera uniforme en la producción.
Dependiendo del diseño, las características controladas pueden incluir:
Es posible que se requieran accesorios de instalación, plantillas de corte o calibres de inspección cuando la funda incluya características específicas de los componentes.
Una funda cilíndrica convencional puede no ajustarse alrededor de colectores, conexiones de derivación, válvulas, sensores, conectores grandes o múltiples líneas agrupadas.

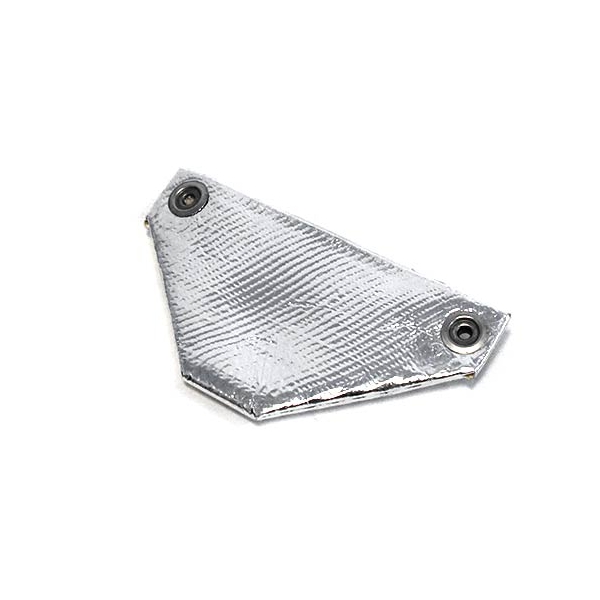

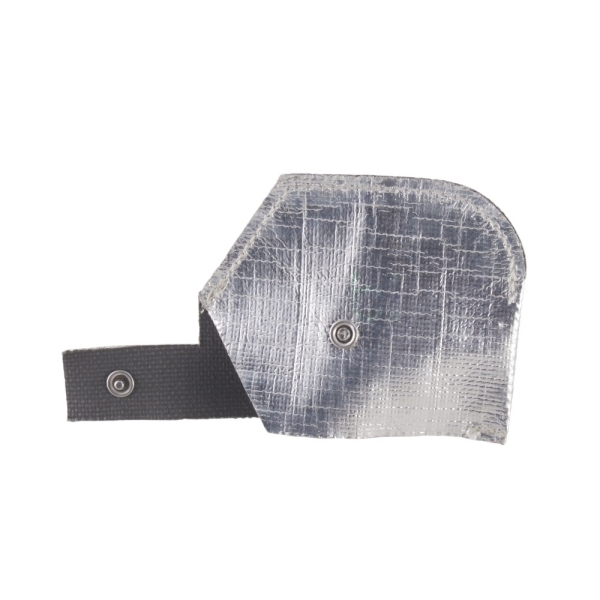

Para estas aplicaciones, se puede cortar y coser un escudo térmico textil con forma alrededor de la geometría real del conjunto.
BSTFLEX fabrica Escudos térmicos automotrices de fibra de vidrio aluminizada de forma personalizada para mangueras, válvulas, conectores, sensores, arneses de cables y conjuntos de líneas de fluidos que no pueden ser protegidos adecuadamente por una funda recta.
| Información de la solicitud de cotización (RFQ) | Por qué es necesario |
|---|---|
| Tipo de línea y fluido | Define la aplicación y las condiciones ambientales |
| Diámetro exterior de la manguera o tubo | Define el tamaño básico de la funda |
| Dimensiones del conector y del casquillo | Determina si la instalación por deslizamiento es posible |
| Longitud protegida | Define la longitud de la pieza terminada |
| Tipo de fuente de calor | Identifica la condición térmica externa |
| Temperatura de la fuente de calor | Indica la severidad térmica |
| Temperatura del fluido interno | Separa las cargas térmicas internas y externas |
| Holgura mínima | Soporta la evaluación del calor radiante |
| Temperatura máxima permitida del fluido o manguera | Define el resultado térmico requerido |
| Secuencia de instalación | Determina el diseño tubular, envolvente o de autocierre |
| Radio de curvatura y movimiento | Define los requisitos de flexibilidad |
| Exposición a fluidos y productos químicos | Soporta la selección completa de materiales |
| Condiciones de abrasión | Define los requisitos de protección mecánica |
| Pruebas y documentación requeridas | Define el alcance de la validación |
| Prototipo y cantidad anual | Soporta la planificación de herramientas, producción y empaque |
BSTFLEX fabrica componentes de protección térmica para mangueras automotrices, líneas de fluidos, arneses de cables y ensamblajes de cables.
Las opciones disponibles incluyen:
Para ver la gama completa de productos, visite la categoría BSTFLEX Funda protectora contra el calor aluminizada.
Para cableado automotriz en lugar de protección de líneas de fluidos, consulte Fundas de protección térmica para mazos de cables automotrices: materiales, diseños y aplicaciones.
Para un proyecto de manguera o línea de fluidos personalizada, envíe a BSTFLEX el plano de la línea, el diámetro exterior, las dimensiones de los accesorios, la longitud protegida, la temperatura de la fuente de calor, la holgura, la temperatura del fluido interno, el método de instalación, los requisitos de prueba y la cantidad anual prevista.
Es una barrera térmica flexible instalada alrededor de una manguera o línea de fluido para reducir la exposición al calor de componentes cercanos del escape, turbocompresor, motor o bajos de la carrocería.
Las aplicaciones pueden incluir líneas de combustible, frenos, aceite, transmisión, refrigerante, calefacción, aire acondicionado, hidráulicas, de dirección asistida y de sistemas de emisiones. La construcción debe seleccionarse para la manguera, el fluido y el entorno térmico específicos.
Una funda puede reducir el calor externo que ingresa a la línea, pero no enfría activamente el fluido. La temperatura final del fluido también depende del diseño del sistema, la carga térmica interna, el caudal y la capacidad de la línea para liberar calor.
La funda debe ajustarse de forma segura sin compresión excesiva. Una funda demasiado apretada puede restringir la flexibilidad y complicar la instalación, mientras que una funda sobredimensionada puede alejarse de la zona protegida.
No. Seleccione la funda a partir del diámetro exterior real de la manguera o tubo terminado. Mida también las férulas de crimpado, los accesorios, los conectores y las secciones reforzadas localmente.
Una funda tubular se puede instalar sobre los accesorios solo cuando su construcción y diámetro permiten una expansión suficiente. De lo contrario, utilice un diseño envolvente, de gancho y bucle, con cierre de broche o autoscerrante.
Una funda aluminizada está destinada principalmente a la protección contra el calor radiante. El contacto directo continuo introduce calor conductivo y puede requerir un mejor direccionamiento, aislamiento adicional o un escudo en el lado de la fuente.
La superficie aluminizada reflectante normalmente debe mirar hacia la fuente de calor radiante externa. El lado textil o de aislamiento permanece hacia la manguera protegida.
Se puede considerar la misma familia de materiales, pero el diámetro, la geometría de los accesorios, la exposición a fluidos, el movimiento, la abrasión, la temperatura interna y los requisitos de validación pueden diferir. Cada aplicación debe especificarse por separado.
Sí. El diámetro interior, el ancho plano, la longitud de corte, las capas de material, el cierre de gancho y bucle, los broches a presión, los bordes autoscerrantes, los recortes, las muescas, el acabado de los extremos y el embalaje se pueden personalizar.
Proporcione el diámetro exterior de la manguera o tubo, las dimensiones de los accesorios, la longitud protegida, el tipo de fluido, la temperatura del fluido interno, la temperatura de la fuente de calor externa, la holgura mínima, el método de instalación requerido, las condiciones mecánicas, el estándar de validación y la cantidad estimada.
