Los mazos de cables automotrices comparten cada vez más un espacio limitado con colectores de escape, turbocompresores, convertidores catalíticos, componentes EGR, transmisiones y otros sistemas de alta temperatura. En estas áreas, una funda de abrasión o un tubo corrugado estándar pueden proteger contra el desgaste mecánico, pero ofrecen poco control sobre la exposición térmica.
Una funda de protección térmica para mazos de cables automotrices añade una barrera térmica alrededor del mazo de cables mientras conserva la flexibilidad necesaria para el enrutamiento y el montaje del vehículo. La solución correcta depende de algo más que un número de temperatura máxima. Los ingenieros también deben considerar cómo llega el calor al mazo de cables, la distancia desde la fuente de calor, el espacio libre disponible, el diámetro del mazo, la geometría del conector, la secuencia de instalación y la facilidad de mantenimiento requerida.
BSTFLEX fabrica múltiples formas de protección térmica para cableado automotriz, desde fundas de protección térmica aluminizadas para blindaje contra el calor radiante hasta fundas textiles de alta temperatura y escudos térmicos formados específicos para componentes.
El cableado eléctrico a menudo se enruta a través de compartimentos del motor, transmisiones, zonas de escape y áreas de los bajos donde las temperaturas circundantes pueden ser sustancialmente más altas que las temperaturas en el resto del vehículo.
Las fuentes de calor cercanas comunes incluyen:
La exposición térmica prolongada puede acelerar el envejecimiento de las cubiertas de cables, conductos, cintas, clips, conectores y otros componentes de polímero. Por lo tanto, las altas temperaturas localizadas pueden convertirse en un problema de fiabilidad del mazo de cables incluso cuando el mazo no entra en contacto físico con la fuente de calor.
El propósito de un escudo térmico para mazos de cables es reducir la carga térmica que llega a estos componentes mientras permite que el mazo de cables siga su enrutamiento previsto.
Antes de elegir una funda, determine cómo llega el calor al mazo de cables. Diferentes mecanismos de transferencia de calor pueden requerir diferentes construcciones protectoras.
El calor radiante viaja desde una superficie caliente hacia el mazo de cables sin contacto físico directo. Los colectores de escape, los turbocompresores y los convertidores catalíticos son fuentes comunes de calor radiante automotriz.
Una superficie exterior reflectante es particularmente útil en esta condición. Es por esto que las construcciones de papel de aluminio y textiles aluminizados se utilizan ampliamente para el cableado automotriz enrutado cerca de componentes de escape.
Un mazo de cables puede estar ubicado dentro de un compartimento del motor generalmente caliente incluso cuando ninguna fuente de calor individual lo enfrenta directamente. En esta situación, el grosor del aislamiento, la construcción textil y la capacidad de temperatura de todas las capas se vuelven cada vez más importantes.
Si la funda o el mazo de cables toca un componente caliente, el calor puede transferirse por conducción. Una superficie reflectante delgada por sí sola no debe tratarse como un sustituto de un aislamiento suficiente, espacio libre de aire o un enrutamiento mejorado.
Por esta razón, la selección de un sistema de protección térmica para mazos de cables debe comenzar con el entorno térmico real en lugar de elegir un producto solo por su apariencia.
Ninguna construcción de funda es ideal para cada ubicación automotriz. Los siguientes materiales abordan diferentes combinaciones de calor radiante, temperatura ambiental, flexibilidad, abrasión y requisitos de instalación.
Una funda de fibra de vidrio aluminizada combina una superficie exterior de aluminio reflectante con una capa de soporte a base de fibra de vidrio. Es una de las construcciones más útiles donde el calor radiante de un componente de escape es el problema principal.
Las aplicaciones típicas incluyen:
Diferentes diseños pueden utilizar papel de aluminio, película aluminizada o tejido aluminizado junto con estructuras de fibra de vidrio trenzadas, tejidas o cosidas.
Consulte la gama BSTFLEX Funda protectora térmica aluminizada de fundas reflectantes diseñadas para arneses de cables, cables, mangueras y líneas de fluidos de automoción.

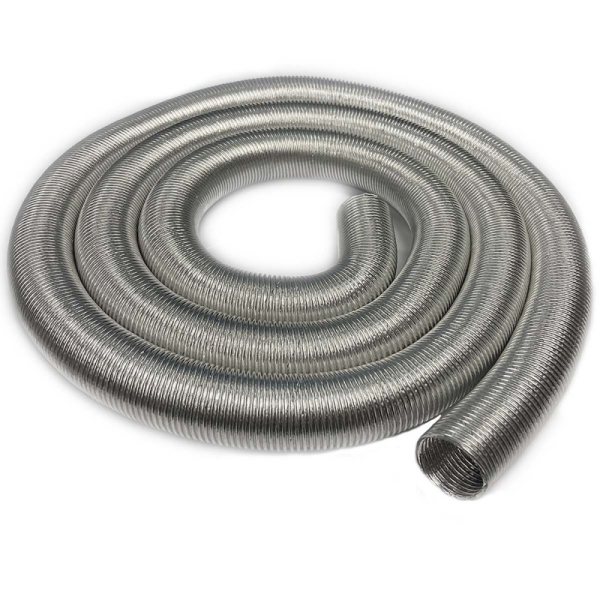

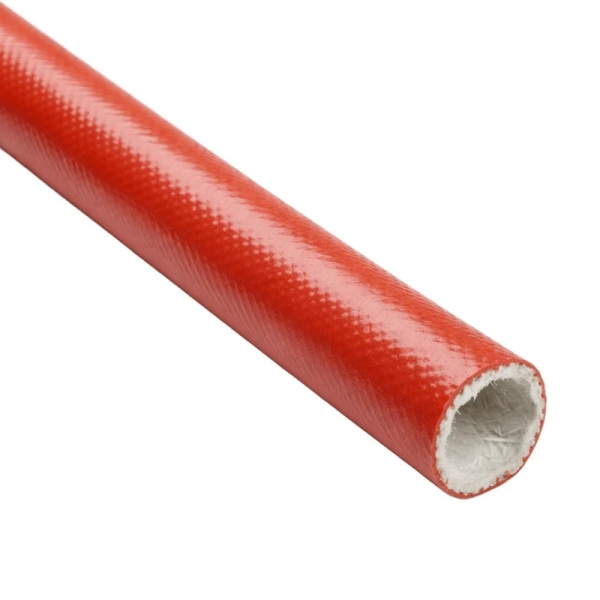

Las construcciones de fibra de vidrio recubiertas de silicona son útiles cuando la funda protectora debe combinar capacidad de alta temperatura con flexibilidad y resistencia a entornos industriales o automotrices comunes.
En comparación con una superficie reflectante de aluminio brillante, este tipo de funda se selecciona generalmente para un requisito térmico diferente. Puede ser apropiado cuando el arnés necesita una barrera textil duradera y la aplicación implica una temperatura ambiente elevada o una exposición localizada en lugar de una reflexión de calor radiante principalmente intensa.
La fibra de basalto se puede utilizar en fundas flexibles de alta temperatura donde se prefiere una construcción textil de fibra mineral. Proporciona una alternativa a la fibra de vidrio convencional para ciertas aplicaciones de protección de cables y alambres.
La selección debe basarse en la temperatura de funcionamiento real, los requisitos mecánicos, la construcción de la funda y la exposición ambiental, en lugar de solo en el tipo de fibra.
Las fundas a base de sílice se consideran cuando la aplicación requiere un material textil de mayor temperatura que las construcciones de fibra de vidrio convencionales.
Estos productos pueden ser útiles para sistemas de cableado y cables cerca de equipos muy calientes o componentes relacionados con el escape, aunque todavía es necesario evaluar el enrutamiento, la resistencia a la abrasión y la geometría de la instalación.
Cuando una sola capa reflectante o textil no puede proporcionar suficiente control térmico, una funda multicapa puede combinar varias funciones. Un diseño típico puede utilizar un exterior reflectante junto con una capa de aislamiento intermedia y una capa interior textil.
La selección de la capa debe estar determinada por la reducción de temperatura requerida, el grosor de pared disponible y el espacio de instalación.
El material es solo una parte de la especificación. La construcción física de la funda puede determinar si es práctico instalarla en la línea de montaje del vehículo o en un arnés existente.
| Diseño de funda | Aplicación típica | Consideración de instalación |
|---|---|---|
| Funda tubular deslizante | Nuevos conjuntos de arneses antes de instalar los conectores | El arnés debe pasar a través de la funda |
| Funda envolvente | Arneses y conjuntos existentes con conectores instalados | Se puede ajustar alrededor del arnés |
| Funda con cierre de gancho y bucle | Protección de arnés reparable o de reacondicionamiento | Normalmente se puede abrir y volver a cerrar |
| Funda con cierre a presión | Instalación repetible de OEM o de servicio | Proporciona puntos de cierre mecánico definidos |
| Funda de autocierre | Instalación rápida sobre haces de cables | Se abre para la inserción del arnés y se cierra alrededor del haz |

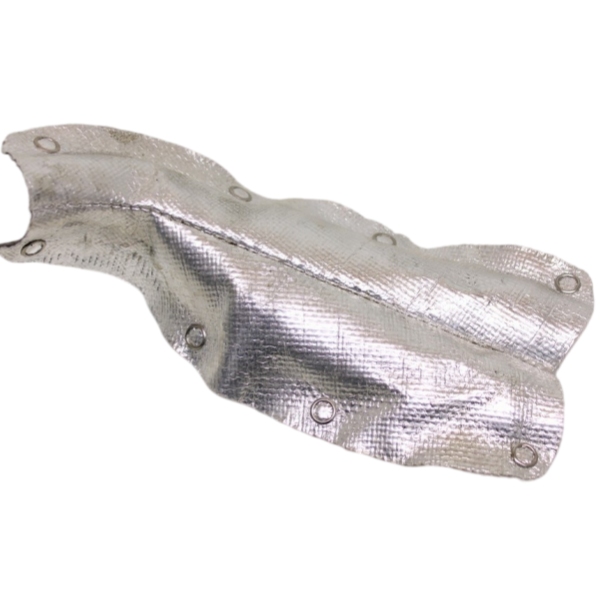

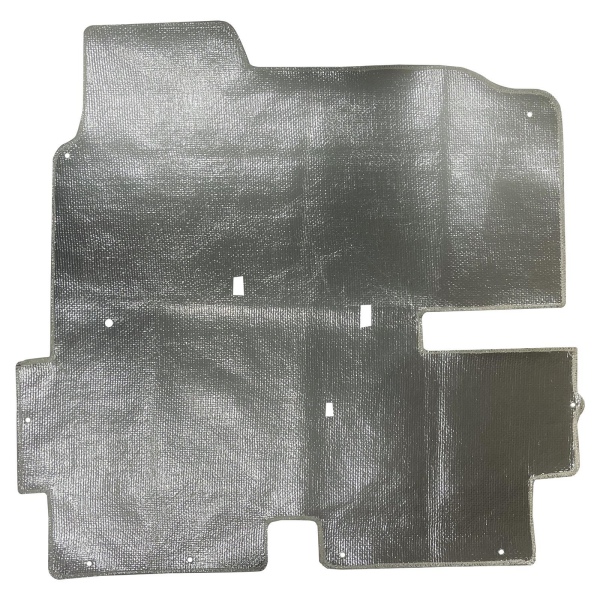

| Escudo térmico de forma personalizada | Ramificaciones, conectores y geometría irregular del arnés | Diseñado según la forma del componente |
Una funda deslizable suele ser la solución más sencilla cuando la protección térmica puede incorporarse durante la producción del arnés. Proporciona una cobertura circunferencial continua y evita el uso de elementos de cierre adicionales.
Sin embargo, los arneses automotrices terminados suelen tener conectores, terminales, clips de montaje o ramificaciones que son mucho más grandes que el mazo de cables principal. En estos casos, deslizar una funda tubular sobre el conjunto puede resultar poco práctico.

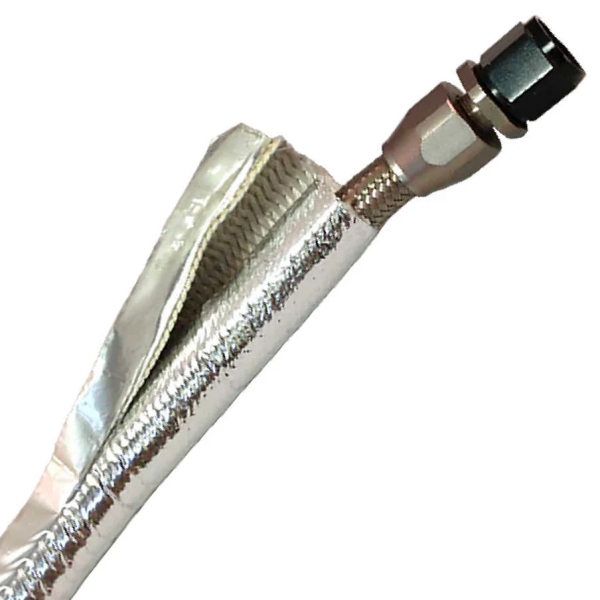

Una construcción envolvente permite que la funda de protección térmica para arneses de cables se instale después del ensamblaje del arnés. Dependiendo de los requisitos de mantenimiento y del OEM, el cierre puede realizarse mediante cierres de gancho y bucle, broches, estructuras textiles superpuestas u otros métodos mecánicos.
Los colectores de escape crean uno de los desafíos de calor radiante más comunes en el compartimento del motor. El cableado puede pasar cerca debido a la ubicación de los sensores, las limitaciones de espacio o el enrutamiento necesario para llegar a los componentes eléctricos montados en el motor.
Para esta aplicación, los ingenieros deben evaluar:
Una construcción aluminizada reflectante puede reducir sustancialmente el calor radiante que llega al arnés cuando la funda está orientada correctamente hacia la fuente de calor y se mantiene el espaciado adecuado.
Las instalaciones de turbocompresores combinan un calor local elevado con un espacio de empaquetado limitado. El cableado puede dar servicio a componentes de control de sobrealimentación, sensores de escape, actuadores u otros sistemas del motor cercanos mientras pasa cerca de la carcasa de la turbina y las tuberías de escape.
Estas aplicaciones a menudo requieren una combinación de reflexión de calor radiante, aislamiento térmico y un posicionamiento seguro de la funda. Una funda que se desplaza de la sección protegida durante el funcionamiento del vehículo puede no proporcionar la cobertura prevista.
Para geometrías restringidas, el sistema de gestión térmica puede combinar una funda para arnés de cables con un escudo térmico independiente para el turbo o el escape, en lugar de depender de un único componente de protección.
Los arneses de transmisión son otra aplicación importante para las fundas de protección térmica automotriz. Los arneses pueden enrutarse cerca de la carcasa de la transmisión, el sistema de escape u otros componentes calientes, requiriendo al mismo tiempo un posicionamiento controlado y un rendimiento eléctrico fiable.
Una funda para arnés de cables de transmisión puede fabricarse como una pieza tubular sencilla o desarrollarse como un conjunto específico para el componente con recortes, elementos de posicionamiento, sujetadores o extremos reforzados.
Para proyectos de OEM de gran volumen, la repetibilidad dimensional y el método de ensamblaje se vuelven tan importantes como el material base de la funda. El componente protector debe ajustarse al arnés de manera consistente y permanecer en la posición prevista durante todo el funcionamiento del vehículo.
Los sensores de temperatura de gases de escape, sensores de oxígeno, sensores de presión y otros componentes del motor o de postratamiento a menudo requieren que el cableado pase por áreas térmicamente exigentes.
Un escudo térmico para cableado automotriz compacto puede proteger la sección del cable y, al mismo tiempo, permitir el enrutamiento alrededor de conectores, clips y soportes.
Los puntos de especificación importantes incluyen:
Una funda cilíndrica funciona bien cuando la geometría del arnés es razonablemente uniforme. Se vuelve menos eficaz o difícil de instalar cuando el componente protegido contiene grandes ramificaciones, conectores moldeados, clips o transiciones tridimensionales complejas.
En estas aplicaciones, un escudo térmico textil con forma puede cortarse, coserse y formarse alrededor del conjunto real.
BSTFLEX también fabrica Escudos térmicos automotrices de fibra de vidrio aluminizada con forma personalizada para componentes automotrices que no pueden protegerse adecuadamente con una funda recta convencional.
SAE J2302 es un método de prueba utilizado para evaluar la eficacia térmica de fundas, tubos y cintas aislantes contra el calor radiante. Compara la temperatura superficial de un cuerpo de prueba estandarizado con y sin el material protector bajo condiciones de fuente de calor definidas.
Esta distinción es importante porque la capacidad de temperatura nominal de un material y su capacidad para reducir el calor radiante que llega a un arnés de cables no son la misma propiedad.
Para proyectos de OEM donde se requiere la norma SAE J2302 u otra prueba térmica específica del cliente, la construcción de la funda relevante debe evaluarse bajo las condiciones de prueba especificadas. Un proveedor no debe asumir que una clasificación de temperatura de material general demuestra automáticamente el cumplimiento de un requisito térmico específico del vehículo.
Una solicitud de cotización (RFQ) útil contiene más información que el diámetro de funda requerido. Los siguientes datos de ingeniería permiten evaluar el sistema de protección térmica con mayor precisión.
Proporcione el diámetro exterior o rango dimensional del arnés, la longitud protegida y cualquier conector, terminal, punto de ramificación o clip de mayor tamaño.
Identifique si el arnés está cerca de un colector de escape, turbocompresor, convertidor catalítico, tubo EGR, transmisión u otra fuente de calor.
Proporcione la temperatura conocida de la fuente de calor, la temperatura circundante y la temperatura máxima requerida del arnés cuando esté disponible.
Especifique la distancia mínima entre la fuente de calor y el arnés protegido. El espacio libre puede ser un factor importante en el rendimiento del blindaje contra el calor radiante.
Indique si la funda se puede instalar antes de conectar los terminales o si debe ajustarse alrededor de un arnés terminado.
La funda debe adaptarse al enrutamiento y al radio de curvatura del arnés sin crear rigidez innecesaria o problemas de montaje.
Identifique los requisitos de resistencia a la abrasión, vibración, durabilidad de los bordes, retención de sujetadores o protección física adicional.
Indique el contacto potencial con fluidos del motor, contaminación de la carretera, agua u otras condiciones ambientales relevantes para la instalación en el vehículo.
Incluya las especificaciones del cliente aplicables, los métodos de prueba térmica, los requisitos de material y los requisitos de documentación al comienzo del proyecto.
Los componentes de protección térmica automotriz requieren con frecuencia más personalización que las fundas industriales estándar. El arnés puede tener una posición de montaje definida, espacio libre restringido, múltiples puntos de ramificación o un proceso de instalación fijo en la línea de montaje.
BSTFLEX puede fabricar componentes de protección térmica a partir de planos, dimensiones o muestras físicas del cliente. Dependiendo del diseño, la personalización puede incluir:
No existe una funda universal que deba especificarse para todos los mazos de cables automotrices. Comience con el problema térmico predominante.
Si el calor radiante intenso proviene de un componente de escape cercano, una construcción reflectante aluminizada es a menudo la primera tecnología a evaluar.
Si el mazo de cables está expuesto a una temperatura ambiente generalmente alta o requiere una barrera textil duradera, la fibra de vidrio, la fibra de vidrio recubierta de silicona, el basalto, la sílice o una construcción multicapa pueden ser más apropiados.
Si el mazo de cables ya ha sido ensamblado, una funda envolvente, de gancho y bucle, a presión o de autocierre puede evitar la desconexión de los componentes eléctricos.
Si la geometría incluye conectores grandes, ramificaciones o secciones irregulares, un escudo térmico de forma personalizada puede proporcionar una mejor cobertura que una funda tubular convencional.
La construcción final siempre debe adaptarse a la fuente de calor real, la reducción de temperatura requerida, la geometría de instalación y los requisitos de validación del OEM.
BSTFLEX fabrica productos de protección térmica para cableado automotriz, mangueras, cables, líneas de fluidos y componentes adyacentes al escape. Las tecnologías disponibles incluyen fundas reflectantes aluminizadas, protección térmica a base de fibra de vidrio, fundas textiles de alta temperatura, construcciones envolventes extraíbles y escudos térmicos automotrices de forma personalizada.
Para un proyecto de protección térmica de mazos de cables personalizado o para un OEM, envíe las dimensiones del mazo, información sobre la fuente de calor, fotos de la instalación, dibujos y las especificaciones requeridas. Esta información permite evaluar la construcción de la funda y el método de instalación antes del muestreo.
Una funda de protección térmica para mazos de cables es una barrera térmica flexible instalada alrededor del cableado automotriz para reducir la exposición al calor de componentes cercanos como colectores de escape, turbocompresores, convertidores catalíticos, transmisiones y sistemas EGR.
No existe un único material mejor para cada aplicación. La fibra de vidrio aluminizada es particularmente útil para el blindaje contra el calor radiante, mientras que otras fibras de vidrio, fibra de vidrio recubierta de silicona, basalto, sílice y construcciones multicapa pueden seleccionarse para diferentes combinaciones de temperatura, flexibilidad y exposición ambiental.
Sí. Los diseños envolventes, de gancho y bucle, de cierre a presión y de autocierre se pueden instalar alrededor de muchos mazos terminados sin necesidad de pasar conectores grandes a través de una funda tubular.
Una superficie de aluminio reflectante puede reducir el calor radiante que llega al mazo de cables protegido, particularmente cuando la funda mira hacia la fuente de calor y se mantiene un espaciado adecuado. El contacto directo con una superficie caliente crea una condición de transferencia de calor diferente y puede requerir aislamiento adicional o un mejor enrutamiento.
SAE J2302 se utiliza para evaluar la eficacia térmica de fundas, tubos y cintas de aislamiento contra el calor radiante bajo condiciones de prueba definidas. No debe confundirse con una clasificación de temperatura de material genérica.
Sí. El diámetro, la longitud, la estructura textil, la superficie reflectante, las capas de aislamiento, el sistema de sujeción, los recortes, la costura y la forma general se pueden personalizar de acuerdo con el mazo de cables y la instalación.
La información útil incluye las dimensiones del mazo, la longitud protegida, la geometría de los conectores y ramificaciones, el tipo y la temperatura de la fuente de calor, el espacio libre, la temperatura requerida del mazo, el método de instalación, la cantidad esperada y las especificaciones de OEM o requisitos de validación aplicables.
Para la protección reflectante de mazos de cables automotrices, vea la gama de Funda protectora térmica aluminizada de BSTFLEX o envíe su dibujo y requisitos térmicos para una recomendación personalizada.
