Especificar un escudo térmico automotriz de aluminio escribiendo solo “lámina de aluminio” en un plano deja una decisión de ingeniería importante sin resolver. El grado de aleación de aluminio afecta cómo se comporta la lámina durante el estampado, troquelado y conformado, cuánta carga mecánica puede tolerar y qué tan bien sobrevive el escudo terminado en su entorno operativo.
Cuatro grados considerados frecuentemente para aplicaciones de láminas de aluminio conformadas son 1050, 1100, 3003 y 5052. Pertenecen a tres familias de aleaciones diferentes y no deben tratarse como intercambiables simplemente porque todas son de aluminio.
Para el desarrollo de escudos térmicos, la pregunta práctica no es qué aleación es universalmente mejor. Es qué combinación de aleación, temple, espesor y geometría conformada se ajusta a la zona térmica y al proceso de fabricación del componente terminado.

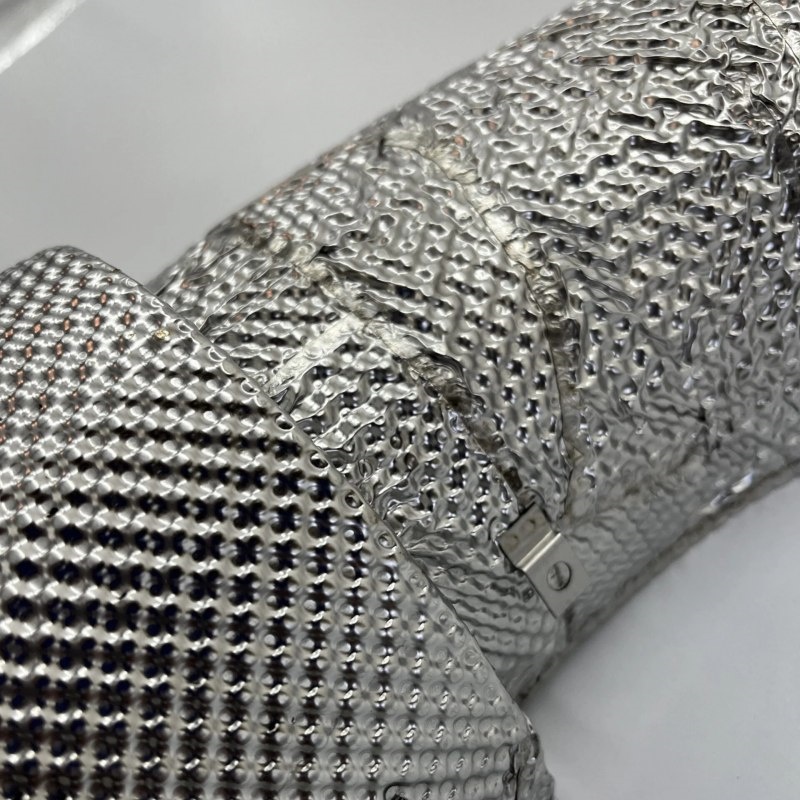

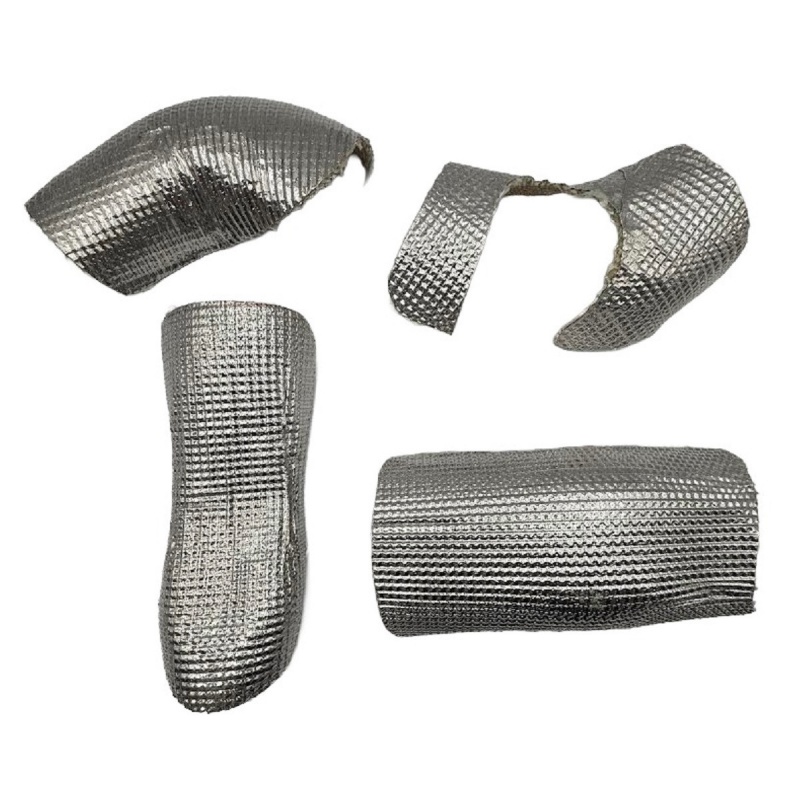

BSTFLEX suministra material de escudo térmico de aluminio estampado para proyectos de protección térmica de escapes automotrices, compartimentos del motor y bajos de carrocería. Los clientes pueden proporcionar una especificación, plano o información de aplicación existente para su evaluación.
| Aleación | Familia de aleación | Carácter general | Capacidad de conformado | Resistencia relativa | Razón típica de selección para escudo térmico |
|---|---|---|---|---|---|
| 1050 | Aluminio de alta pureza 1xxx | Contenido de aluminio muy alto | Excelente | Baja | Conformado profundo, blindaje ligero y aplicaciones donde la alta resistencia no es la prioridad |
| 1100 | Aluminio comercialmente puro 1xxx | Lámina de uso general altamente trabajable | Excelente | Baja | Escudos conformados y estampados que requieren una fabricación sencilla |
| 3003 | Aluminio-manganeso 3xxx | Resistencia y conformabilidad equilibradas | Muy buena | Moderada | Escudos automotrices que requieren mayor rigidez sin pasar a una aleación de alta resistencia |
| 5052 | Aluminio-magnesio 5xxx | Lámina resistente a la corrosión de mayor resistencia | Buena | Más alta | Entornos de vehículos más exigentes mecánicamente o corrosivos |
La tabla describe el comportamiento general de la aleación. Las propiedades mecánicas reales dependen fuertemente del temple, el espesor de la lámina y el historial de procesamiento. Una lámina de temple O y una lámina de temple H de la misma aleación pueden comportarse de manera diferente durante el estampado y en la pieza terminada.
Un escudo térmico automotriz rígido tiene dos funciones que realizar simultáneamente. Debe contribuir a la gestión térmica y, al mismo tiempo, comportarse como un componente metálico manufacturado.
Esto significa que el material puede necesitar pasar por varias operaciones antes de llegar al vehículo:
Una aleación que se conforma fácilmente puede ser atractiva para geometrías complejas, pero ofrecer menos resistencia mecánica. Otra aleación puede proporcionar una resistencia considerablemente mayor, pero requerir herramientas, radios de curvatura o condiciones de conformado diferentes.
Por esa razón, el material del escudo térmico de aluminio debe especificarse como parte del diseño del componente en lugar de seleccionarse solo a partir de un requisito de temperatura genérico.
1050 pertenece a la familia 1xxx de aluminio de alta pureza. Contiene un mínimo de aproximadamente 99.5 por ciento de aluminio y es conocido por su excelente trabajabilidad, resistencia a la corrosión y alta conductividad térmica y eléctrica.
Desde una perspectiva de fabricación, su característica más útil para los escudos térmicos es su capacidad para ser conformado fácilmente. Esto hace que el 1050 valga la pena considerarlo cuando una lámina delgada de aluminio necesita ser estampada en relieve, doblada o embutida en una forma relativamente compleja y la alta resistencia estructural no es el requisito de diseño principal.
La principal compensación es la resistencia mecánica. Las aleaciones de aluminio de alta pureza no se seleccionan cuando el escudo térmico debe soportar una carga mecánica sustancial o resistir una deformación severa.
Si un componente requiere mayor rigidez o durabilidad, el diseñador puede evaluar un temple diferente, cambiar la geometría estampada, modificar la sección del componente o cambiar a una aleación como 3003 o 5052.
1100 es otro aluminio de la serie 1xxx comercialmente puro y contiene al menos alrededor del 99 por ciento de aluminio. Al igual que el 1050, proporciona una excelente conformabilidad y está ampliamente disponible en productos de lámina.
Para la fabricación de escudos térmicos, el 1100 es atractivo cuando la pieza necesita un conformado extenso y no requiere la resistencia mecánica asociada con grados más aleados.
Por lo tanto, el 1050 y el 1100 ocupan un territorio similar en el proceso de selección de materiales. La decisión entre ellos a menudo está influenciada por las especificaciones del cliente, la disponibilidad regional, el estándar requerido, las herramientas existentes y los requisitos de la cadena de suministro, en lugar de por una diferencia drástica en la función del escudo térmico.
Para muchos proyectos de escudos térmicos automotrices, el 1050 y el 1100 pueden ocupar un espacio de diseño similar porque ambos son aleaciones 1xxx con alto contenido de aluminio y fuertes características de conformado.
El 1050 tiene la mayor pureza mínima de aluminio, mientras que el 1100 contiene ligeramente más adiciones de aleación. La importancia práctica depende de la especificación del componente terminado.
Por lo tanto, un comprador debe evitar cambiar de 1050 a 1100 o de 1100 a 1050 solo porque los dos grados parecen similares en papel. Si la pieza ya tiene un plano aprobado o una especificación de material OEM, se debe mantener el grado especificado a menos que se haya validado técnicamente una alternativa.
El 3003 se aleja del aluminio comercialmente puro y entra en la familia 3xxx de aluminio-manganeso. El manganeso es el principal elemento de aleación y confiere al 3003 una mayor resistencia que los grados de la serie 1xxx, manteniendo al mismo tiempo una formabilidad y resistencia a la corrosión útiles.
Este equilibrio hace que el 3003 sea particularmente interesante para los escudos térmicos de automoción.
Un escudo formado a menudo necesita más que un estampado sencillo. También puede necesitar suficiente rigidez para mantener su geometría en una superficie amplia, resistir daños por manipulación y permanecer estable después de la instalación. El 3003 ofrece un punto medio práctico entre el aluminio puro altamente formable y la familia 5xxx más resistente.
La selección de materiales de automoción a menudo implica compromisos.
Una chapa muy blanda y altamente formable puede ser fácil de estampar, pero requiere una geometría adicional para obtener la rigidez deseada del componente. Una aleación más resistente puede mejorar la robustez, pero hacer que las operaciones de conformado exigentes sean menos permisivas.
El 3003 es útil porque proporciona más resistencia mecánica que los grados 1xxx comercialmente puros, a la vez que sigue siendo adecuado para muchas operaciones convencionales de conformado de chapa.
Para los compradores OEM que aún no han fijado la aleación, el 3003 es, por tanto, uno de los grados que merece la pena evaluar cuando la aplicación requiere tanto flexibilidad de conformado como un rendimiento estructural moderado.
El 5052 pertenece a la serie 5xxx de aluminio-magnesio. En comparación con el 1050, 1100 y 3003, desplaza la elección del material hacia una mayor resistencia mecánica y una durabilidad en servicio exigente.
La adición de magnesio es responsable de gran parte de este cambio en el rendimiento. El 5052 es ampliamente valorado por su resistencia a la corrosión, así como por su resistencia entre las aleaciones de chapa de aluminio no tratables térmicamente de uso común.
Para los escudos térmicos de automoción, estas propiedades pueden ser útiles cuando un panel está expuesto a una condición de funcionamiento mecánica o ambiental más dura.
No. Una mayor resistencia no significa automáticamente un mejor material para escudos térmicos.
Si un componente muy complejo requiere un embutido profundo extenso, una aleación más blanda de alta pureza puede ser más fácil de fabricar. Si el escudo es grande pero está poco cargado, una resistencia adicional puede proporcionar poco beneficio mientras aumenta el coste del material o la dificultad de conformado.
La pregunta correcta es si el componente terminado realmente necesita la resistencia adicional y el rendimiento frente a la corrosión proporcionados por el 5052.
Esta comparación es en gran medida una elección entre la máxima flexibilidad de conformado y una resistencia mecánica adicional.
El 1050 es atractivo donde la alta pureza y la fácil deformación son deseables. El 3003 añade manganeso y proporciona una chapa más resistente mientras conserva buenas características de fabricación.
Para una barrera radiante relativamente simple con requisitos de conformado profundo, el 1050 puede ser suficiente. Para un escudo estampado más grande que requiera más resistencia inherente del panel, el 3003 puede ofrecer un equilibrio más adecuado.
La diferencia se vuelve más pronunciada al comparar el 3003 con el 5052.
El 3003 es una aleación de aluminio-manganeso de uso general con una resistencia moderada y buena formabilidad. El 5052 es una aleación de aluminio-magnesio más resistente con una resistencia a la corrosión particularmente buena.
Una lógica de selección típica es:
Esto no sustituye la validación de ingeniería. El temple, el espesor y la geometría de la pieza terminada siguen siendo fundamentales.
Uno de los detalles más importantes en una solicitud de presupuesto (RFQ) para escudos térmicos de aluminio se pasa por alto con frecuencia: el temple.
Las condiciones comunes de las láminas de aluminio pueden incluir designaciones como:
Estas designaciones describen cómo se ha procesado el aluminio e influyen en las propiedades mecánicas y el comportamiento de conformado.
Por ejemplo, se puede seleccionar una condición de recocido suave para operaciones de conformado exigentes, mientras que una condición de endurecimiento por deformación puede proporcionar una mayor resistencia de la lámina terminada.
Es por esto que una especificación útil debería indicar más que:
“Aluminio 3003, 0.5 mm.”
Un requisito completo debe definir la aleación y el temple juntos siempre que el componente ya haya sido diseñado en torno a una condición de material específica.
La aleación base no es la única fuente de rigidez del panel.

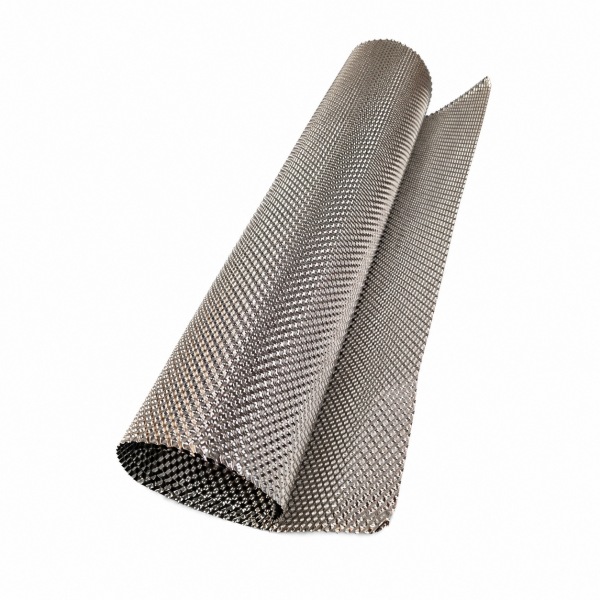

BSTFLEX lámina de barrera térmica de aluminio estampada utiliza una geometría de superficie formada para aumentar la estabilidad estructural del aluminio delgado.
En consecuencia, los ingenieros deben considerar tres variables juntas:
| Variable | Lo que influye |
|---|---|
| Aleación | Resistencia base, conformabilidad, comportamiento ante la corrosión y respuesta de fabricación |
| Temple | Dureza, resistencia y capacidad de conformado |
| Geometría de estampado | Rigidez del panel, estabilidad dimensional y respuesta a la vibración |
Cambiar una variable puede afectar el requisito de las otras. Por lo tanto, un escudo térmico no debe optimizarse solo por el número de aleación.
Para barreras radiantes en el compartimento del motor, 1050, 1100 y 3003 pueden ser candidatos dependiendo de la geometría del componente y el requisito de rigidez.
Una pieza profundamente formada puede beneficiarse de un grado altamente conformable. Un panel ancho que requiera una mayor estabilidad de forma puede justificar el 3003 o un temple endurecido por deformación.
El 5052 puede evaluarse cuando la durabilidad mecánica o la exposición a la corrosión son más exigentes.
Los escudos de los bajos se enfrentan a algo más que el calor. También pueden encontrar agua, contaminantes de la carretera, vibraciones y escombros.
Por esta razón, los ingenieros suelen poner mayor énfasis en la resistencia a la corrosión y la estabilidad mecánica de lo que lo harían para una barrera protegida en el compartimento del motor.
El 3003 puede ofrecer un equilibrio útil entre resistencia y conformabilidad para muchos diseños de bajos. El 5052 se vuelve atractivo cuando la mayor resistencia y la durabilidad ambiental son prioridades.
Donde la zona térmica exceda los límites prácticos de la construcción de aluminio seleccionada, la solución no debería ser simplemente elegir una aleación de aluminio más fuerte. El ingeniero debería, en cambio, evaluar el espaciado del escudo, múltiples capas u otro metal como material de escudo térmico de acero inoxidable.
Si el aluminio es adecuado cerca de un colector de escape depende del entorno térmico real, la distancia a la fuente de calor, el flujo de aire y la arquitectura del blindaje.
El grado de aleación por sí solo no puede responder a esta pregunta.
Un aluminio más resistente como el 5052 no hace automáticamente que el material sea adecuado para una condición térmica que exceda lo que un conjunto de blindaje de aluminio puede tolerar. La resistencia mecánica y la idoneidad térmica son cuestiones de ingeniería diferentes.
Para ubicaciones severas en el lado del escape, el acero inoxidable o, en sistemas extremos,material de escudo térmico Inconel 625puede ser más apropiado.
El punto de fusión se utiliza a veces en comparaciones de escudos térmicos en línea como si fuera una clasificación de temperatura de funcionamiento. Para un componente de vehículo diseñado, ese enfoque es incompleto.
Un metal no tiene que fundirse antes de que sus propiedades mecánicas, comportamiento de oxidación o estabilidad dimensional se vuelvan inaceptables para la aplicación.
La selección de escudos térmicos para automoción debería considerar en su lugar:
Es por esto que una comparación de aleaciones basada solo en la temperatura de fusión puede llevar a una mala decisión de material.
Aumentar el grosor de la lámina añade resistencia mecánica y rigidez, pero también aumenta el peso de la pieza y el consumo de materia prima.
Un escudo térmico para automoción puede lograr estabilidad estructural mediante una combinación de selección de aleación, temple, estampado y geometría de componente formado.
Por esta razón, el grosor práctico mínimo debe establecerse a partir del diseño de la pieza terminada y los requisitos de validación en lugar de copiarse de un escudo térmico no relacionado.
Para un nuevo proyecto de OEM o de reemplazo, proporcione tanta información de la siguiente como sea posible:
| Elemento de RFQ | Información de ejemplo |
|---|---|
| Aplicación | Compartimento del motor, túnel de escape, convertidor catalítico, silenciador o bajos del vehículo |
| Aleación | 1050, 1100, 3003, 5052 o recomendación del proveedor |
| Temple | O, H14, H24, H32 o requisito del plano |
| Grosor | Grosor nominal especificado |
| Superficie | Plana o estampada |
| Patrón de estampado | Patrón, dibujo, muestra o diseño requerido existente |
| Forma de suministro | Hoja, bobina, pieza en bruto o pieza terminada |
| Dimensiones | Ancho, largo y dimensiones del componente |
| Procesamiento adicional | Estampado, doblado, embutido, punzonado o recorte |
| Cantidad | Requisito de prototipo y volumen de producción anual |
A veces, pero la sustitución no debe hacerse basándose únicamente en los nombres de las aleaciones.
Un cambio de 1050 a 1100 puede parecer relativamente menor, mientras que un cambio de 1050 a 5052 representa un cambio mucho mayor en la resistencia y las características de conformado. Incluso cuando dos materiales pueden realizar la misma función térmica, el proceso de estampado puede requerir parámetros diferentes.
Antes de aprobar una sustitución, revise:
No todos los compradores comienzan con una especificación de material completa. Para proyectos de prototipos y escudos térmicos personalizados, el punto de partida puede ser una pieza existente, un dibujo o simplemente un problema de instalación.
En esa situación, proporcione:
Esta información permite evaluar la elección del material junto con el espesor y la construcción del estampado en relieve.
BSTFLEX fabrica material de barrera térmica de aluminio estampado para aplicaciones de gestión térmica automotrices e industriales.
Los proyectos pueden desarrollarse de acuerdo con los dibujos, muestras y especificaciones de material del cliente, con variables como la aleación, el temple, el espesor, las dimensiones de la hoja y la construcción estampada evaluadas de acuerdo con la aplicación terminada.
Para zonas térmicas que requieren una familia de metales diferente, los clientes también pueden evaluar material de escudo térmico de acero inoxidable estampado o Material de escudo térmico de Inconel Alloy 625.
1050, 1100, 3003 y 5052 se encuentran entre los grados de aluminio que pueden considerarse para láminas de escudos térmicos de automoción. La aleación correcta depende de la capacidad de conformado requerida, la resistencia mecánica, la resistencia a la corrosión, la geometría del componente y el entorno operativo.
El 1050 puede ser adecuado para barreras térmicas conformadas ligeras donde la excelente conformabilidad y la alta pureza del aluminio son importantes y el componente no requiere una alta resistencia mecánica.
El 1100 es un aluminio de la serie 1xxx comercialmente puro con una excelente conformabilidad. El 3003 contiene manganeso y ofrece una mayor resistencia mecánica manteniendo una buena capacidad de conformado. Esto puede hacer que el 3003 sea útil para escudos que requieren mayor rigidez.
El 3003 proporciona un equilibrio útil entre conformabilidad y resistencia moderada. El 5052 ofrece una mayor resistencia y una fuerte resistencia a la corrosión. El mejor material depende del componente terminado y del entorno, más que solo de la resistencia de la aleación.
El 5052 puede considerarse para aplicaciones de escudos térmicos de aluminio que requieran una mayor durabilidad mecánica o resistencia a la corrosión. Su idoneidad para una ubicación de escape particular sigue dependiendo de la exposición térmica, el espacio de aire, la arquitectura del escudo y los requisitos de validación.
No necesariamente. Una mayor resistencia mecánica no establece por sí misma una temperatura de servicio permitida más alta. La exposición térmica, el comportamiento de la aleación a la temperatura, la geometría del componente y el espaciado del escudo deben evaluarse por separado.
El temple afecta a la dureza, la resistencia y la conformabilidad de la lámina. Dos láminas hechas de la misma aleación de aluminio pero suministradas en diferentes temples pueden comportarse de manera diferente durante el estampado, el doblado y el embutido profundo.
Sí. Los proyectos pueden desarrollarse de acuerdo con dibujos, muestras o requisitos de aplicación. Los compradores deben proporcionar la aleación y el temple preferidos cuando se especifiquen, junto con el espesor, las dimensiones, los requisitos de estampado y la cantidad de producción esperada.
Las cuatro aleaciones representan diferentes prioridades en lugar de una simple progresión de inferior a superior.
1050 es un candidato sólido cuando la alta pureza y la excelente capacidad de conformado son prioridades.
1100 proporciona ventajas similares como una lámina de aluminio comercialmente pura ampliamente utilizada.
3003 es útil cuando el escudo térmico necesita un mejor equilibrio entre conformabilidad y resistencia mecánica.
5052 se mueve hacia una mayor resistencia y una durabilidad ambiental exigente.
La especificación final debe combinar aleación, temple, espesor, geometría de estampado y diseño del componente. Para proyectos OEM, envíe a BSTFLEX su dibujo, muestra, entorno operativo y cantidad para que la construcción del escudo térmico de aluminio pueda evaluarse como un componente completo en lugar de como un grado de lámina de forma aislada.
