El empaque de escape expandible de basalto y fibra de vidrio utiliza un concepto de lámina de liberación por calor similar, pero el material de fibra principal es diferente.Ambos productos se pueden fabricar a partir de hilo texturizado de filamento continuo comprimido en una lámina compacta y sujeto mediante costuras temporales sensibles al calor. Durante el ciclo de calentamiento inicial aprobado, la costura pierde su función de sujeción y la estructura de fibra abultada puede recuperarse dentro del espacio proporcionado por el silenciador.
La elección correcta no se puede tomar basándose únicamente en las palabras basalto, fibra de vidrio o alta temperatura. Los fabricantes de escapes deben comparar el grado de fibra real, la construcción del hilo, el peso de la fibra seca, las dimensiones comprimidas, el comportamiento de liberación, las condiciones de servicio continuo, la geometría del silenciador y la validación del ensamblaje completo.
BSTFLEX suministra una Lámina de Empaque de Silenciador Expandible de Fibra de Basalt y una Lámina de Empaque de Escape Expandible de Fibra de Vidrio. Esta comparación explica cómo seleccionar entre los dos materiales sin tratarlos como automáticamente intercambiables.
Respuesta rápida: ¿Empaque de escape expandible de basalto o de fibra de vidrio?
Utilice el material ya aprobado para el silenciador siempre que exista una especificación de producción válida.
Para un programa de escape nuevo o revisado:
- elija empaque expandible de basalto cuando el grado de fibra de basalto especificado y la construcción de la lámina terminada cumplan con las condiciones térmicas, mecánicas y de producción requeridas;
- elija empaque expandible de fibra de vidrio cuando el grado de fibra de vidrio especificado y la construcción de la lámina terminada cumplan con dichos requisitos;
- no apruebe una sustitución basándose únicamente en dimensiones iguales o peso total igual;
- mantenga la temperatura de liberación, la temperatura de servicio continuo y la exposición máxima corta como campos de especificación separados;
- valide la lámina seleccionada en el silenciador completo antes de la producción repetida.
Ningún material es universalmente mejor. El resultado aprobado depende de la fibra exacta, la costura, la cantidad de empaque, la estructura de retención y la función del escape.
Lo que ambas láminas de empaque expandible tienen en común
Ambas familias de productos están diseñadas para simplificar la instalación de una carga acústica fibrosa antes de que alcance su volumen liberado.
La construcción general incluye:
- hilo texturizado de filamento continuo;
- una forma de lámina comprimida;
- costuras temporales sensibles al calor;
- un ancho, largo y peso de fibra definidos;
- liberación durante un ciclo de calentamiento inicial aprobado;
- recuperación de la estructura de fibra abultada dentro de la cavidad disponible del silenciador.
El término empaque de escape autoexpandible describe la recuperación de una estructura de fibra previamente comprimida. No significa que el material produzca más fibra, se expanda sin límites o corrija automáticamente un peso de relleno insuficiente.
Diferencias clave entre el empaque expandible de basalto y de fibra de vidrio
| Punto de comparación | Empaque expandible de basalto | Empaque expandible de fibra de vidrio |
|---|---|---|
| Familia de fibra primaria | Hilo de filamento continuo a base de basalto | Hilo de filamento continuo a base de vidrio |
| Página de producto principal | Lámina de Empaque de Silenciador Expandible de Fibra de Basalto | Lámina de Empaque de Escape Expandible de Fibra de Vidrio |
| Especificación de fibra | Se deben definir el grado de basalto, la construcción del hilo y la condición de texturizado | Se deben definir el grado de vidrio, la construcción del hilo y la condición de texturizado |
| Peso por unidad de área de la fibra | Confirmado para el producto de basalto real | Confirmado para el producto de fibra de vidrio real |
| Condiciones de liberación | Determinado por el hilo real y la construcción con costuras | Determinado por el hilo real y la construcción con costuras |
| Condiciones de servicio continuo | Basado en el grado de basalto y la construcción instalada completa | Basado en el grado de vidrio y la construcción instalada completa |
| Sustitución directa | No establecido por el mismo tamaño, grosor o peso; se requiere validación del silenciador completo | |
El principio de construcción compartido no hace que los datos técnicos sean idénticos. Los límites de temperatura, el comportamiento de expansión, el peso por unidad de área, la densidad, el rendimiento acústico y la vida útil deben confirmarse por separado.

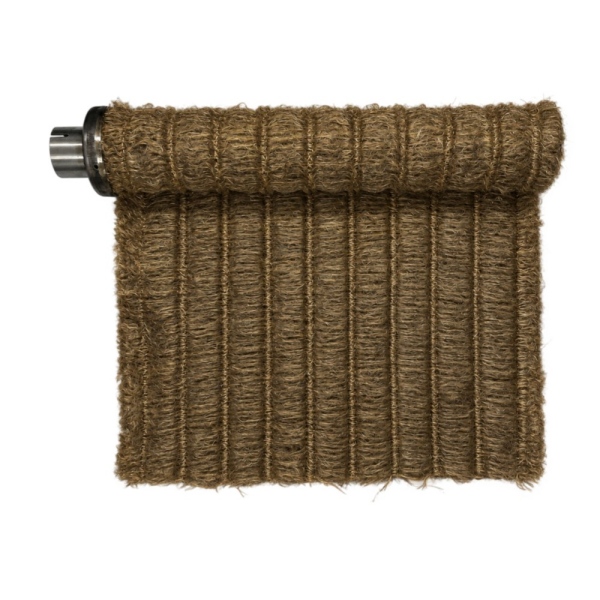

Hoja de empaque de expansión para silenciador de fibra de basalto
El producto de empaque de escape expansible de basalto BSTFLEX utiliza hilo de basalto de filamento continuo texturizado, comprimido y sujeto mediante costuras termosensibles.
Una especificación completa de hoja de basalto debe identificar:
- grado de fibra de basalto y referencia del material;
- construcción del hilo de filamento continuo;
- método de texturizado o condición del hilo suministrado;
- peso por unidad de área solo de la fibra;
- peso por unidad de área de la hoja completa, cuando se controle por separado;
- grosor comprimido y condición de medición;
- ancho de la hoja y longitud del rollo o de corte;
- material y patrón de las costuras temporales;
- condiciones de liberación y tiempo de exposición;
- condiciones de operación continua y pico;
- carga aprobada de fibra seca por silenciador;
- patrón de corte, costura y solape.
El producto de basalto debe permanecer diferenciado del Empaque para silenciador de relleno suelto de fibra de basalto y del convencional Manta de empaque para silenciador de basalto. El relleno suelto, la manta convencional y la hoja liberada por calor utilizan diferentes métodos de ensamblaje e intenciones de palabras clave.
Hoja de empaque de escape expansible de fibra de vidrio
El producto de fibra de vidrio BSTFLEX utiliza hilo de vidrio de filamento continuo texturizado en una hoja comprimida sujeta mediante costuras temporales de bajo punto de fusión.
Una especificación completa de hoja de fibra de vidrio debe identificar:
- grado de fibra de vidrio;
- construcción de hilo de filamento continuo;
- condición de texturizado;
- peso superficial exclusivo de fibra;
- peso superficial de la lámina completa, cuando corresponda;
- grosor comprimido y condición de medición;
- ancho y longitud de la lámina;
- hilo temporal y patrón de costura;
- condiciones de liberación;
- condiciones de funcionamiento continuo y pico;
- carga de fibra seca por silenciador;
- patrón de corte y diseño de instalación.
No asuma que cada lámina expansible de fibra de vidrio utiliza el mismo grado de vidrio, temperatura de liberación, grosor o peso de relleno. Los datos pertinentes pertenecen al producto exacto que se está aprobando.
La temperatura de liberación no es la misma que la temperatura de servicio
Esta distinción es esencial para ambos materiales.
| Campo de temperatura | Lo que describe | Información requerida |
|---|---|---|
| Condiciones de liberación | Cuándo la costura temporal pierde su función de sujeción | Rango de temperatura, método de calentamiento, tiempo de exposición y ubicación de la medición |
| Condiciones de servicio continuo | El entorno operativo sostenido de la fibra y del conjunto de empaque completo | Temperatura continua, atmósfera, vibración y ciclo de trabajo relevante |
| Exposición máxima | Excursiones de corta duración por encima de la operación normal | Temperatura máxima, duración, frecuencia y ubicación de medición |
No utilice la temperatura publicada más alta de la fibra como objetivo para la liberación del hilo. No utilice la temperatura de liberación del hilo como la clasificación continua del empaque instalado.
La temperatura en la salida del motor, el núcleo perforado, la ubicación del empaque y la carcasa exterior pueden diferir. Identifique la ubicación de medición en la RFQ y en el registro de validación.
Compare el peso de la fibra sobre la misma base
Dimensiones de lámina iguales no significan una cantidad de fibra igual.
Para ambos materiales, separe:
- peso de la fibra seca;
- peso de la costura temporal;
- peso de la lámina completa;
- peso de la pieza cortada;
- peso de envío y embalaje.
Para una pieza cortada rectangular:
Masa de fibra seca = ancho útil × longitud útil × peso de área exclusivo de fibra.
Cuando el ancho y la longitud se introducen en metros y el peso de área se indica en g/m2, la masa calculada está en gramos.
Confirme si el peso por unidad de área cotizado incluye costuras u otros componentes. Se debe utilizar la misma base en la cotización, el control de producción y la inspección de entrada.
Convertir una carga de fibra aprobada en longitud de corte
Cuando el silenciador ya cuenta con una carga de fibra seca aprobada:
Longitud de corte = masa de fibra seca requerida / (ancho de lámina útil × peso por unidad de área exclusivo de fibra).
La ecuación proporciona una longitud de corte nominal. No establece:
- la carga de fibra correcta para un silenciador nuevo;
- la costura o el solape requeridos;
- si la lámina se adapta a la ruta de ensamblaje;
- si el material se libera correctamente en la cavidad confinada;
- o si el basalto y la fibra de vidrio son equivalentes a la misma masa.
Cualquier recorte, solape y sección de corte con forma deben incluirse en el diseño de producción aprobado.
La relación de expansión debe definirse mediante un método de ensayo
Afirmaciones como se expande dos veces o se expande tres veces están incompletas a menos que se definan las condiciones iniciales y finales.
Un ensayo de expansión o recuperación útil debe identificar:
- dimensiones iniciales de la probeta;
- espesor comprimido inicial;
- carga de medición;
- acondicionamiento de la probeta;
- velocidad de calentamiento;
- temperatura de liberación;
- duración de la exposición;
- recuperación libre o confinada;
- condición de enfriamiento;
- método y tiempo de medición final.
La expansión libre fuera de un silenciador puede diferir de la recuperación dentro de una cavidad de empaque restringida. El espacio radial disponible, las capas metálicas, las mallas de retención y la geometría de la carcasa pueden limitar la recuperación.
Por esta razón, no seleccione basalto o fibra de vidrio basándose únicamente en un multiplicador de expansión indefinido.
Cómo afecta la geometría del silenciador a la selección del material
Ambos productos se pueden considerar para silenciadores absorbentes cilíndricos, ovalados, triovalados e irregulares, pero el diseño de corte e instalación debe adaptarse a la cavidad real.
Proporcione:
- diámetro exterior del núcleo perforado;
- diámetro interior o perfil de la carcasa;
- longitud de empaque efectiva;
- desplazamiento del núcleo;
- tabiques y zonas de empaque separadas;
- holguras en los extremos;
- capas metálicas interiores;
- dirección de inserción;
- posición de la costura y el solape.
Para un núcleo circular:
Circunferencia del núcleo = π × diámetro exterior del núcleo.
Esto es solo una referencia geométrica inicial. La longitud final de la lámina también depende del traslapo, la compresión, cualquier envoltura del lado del núcleo y la carga de fibra seca aprobada.
Silenciadores de núcleo ovalado, triovalado y descentrado
Las láminas expansibles son útiles cuando una forma de material compacta simplifica la inserción en un silenciador con forma. Sin embargo, la liberación no puede mover fibra a través de una partición sólida ni garantizar un llenado uniforme alrededor de cada obstrucción.
Durante la aprobación de la muestra, inspeccione:
- el lado estrecho de un núcleo descentrado;
- la cavidad del lado más ancho;
- bolsillos de los extremos;
- regiones cerca de soportes o deflectores;
- áreas de costura y traslapo;
- cámaras acústicas separadas.
Las zonas de empaque múltiples pueden requerir piezas separadas con pesos definidos. Una masa total de fibra correcta no prueba una distribución correcta.
Lana de acero inoxidable y mallas de retención del lado del núcleo
Algunos silenciadores de escape utilizan lana de acero inoxidable junto al núcleo perforado para proteger la fibra acústica circundante. Una malla de retención separada también puede ayudar a mantener el conjunto de empaque.
BSTFLEX suministra:
- Empaque de silenciador de escape de lana de acero inoxidable;
- Fundas de núcleo de silenciador de lana de acero;
- Mallas de escape de acero inoxidable.
No asuma que el empaque expansible de basalto o fibra de vidrio elimina estas capas. El plano del silenciador debe definir si son necesarias.
Mantenga separadas las siguientes cantidades:
- carga de fibra seca de basalto o fibra de vidrio;
- masa de lana de acero inoxidable;
- masa de la malla de retención;
- volumen de empaque terminado.
Instalación y liberación al primer calor
Ambos materiales requieren un proceso de instalación controlado.
- Verifique el material. Confirme la referencia del producto de basalto o fibra de vidrio, el lote y la especificación de la lámina aprobada.
- Compruebe el peso de la pieza cortada. Utilice la base acordada solo de fibra o de lámina completa.
- Conserve la costura temporal. No la retire ni la reemplace sin instrucciones específicas del producto.
- Coloque la lámina correctamente. Siga la orientación, la costura y el traslapo aprobados.
- Utilice sujeciones de ensamblaje aprobadas. El alambre, la cinta o el adhesivo no especificados pueden interferir con la liberación.
- Confirme el ajuste en frío. El núcleo empaquetado debe entrar en la carcasa sin recortes descontrolados ni fuerza excesiva.
- Complete el montaje del escape. Mantenga en su lugar los revestimientos, mallas, drenajes y pasos de gas requeridos.
- Aplique el procedimiento de calentamiento inicial aprobado. No utilice un tiempo de inactividad universal ni un método de llama abierta.
- Verifique la liberación durante el desarrollo. Inspeccione una muestra acordada después de un enfriamiento seguro o utilice otro método aprobado.
Un cambio en el olor, el humo o el sonido del escape no es un método de aceptación para la liberación de fibra. Utilice un procedimiento documentado.
Aplicaciones
Las láminas expansibles de basalto y fibra de vidrio se pueden evaluar para silenciadores absorbentes aprobados utilizados en:
- sistemas de escape de motocicletas;
- silenciadores para ATV y UTV;
- escapes de motocross y competición;
- silenciadores de alto rendimiento para automóviles;
- sistemas de escape diésel para trabajo pesado;
- silenciadores de escape para generadores;
- silenciadores para motores industriales;
- equipos de construcción y agrícolas;
- silenciadores de escape marinos secos;
- programas de escape OEM personalizados.
Los nombres de las aplicaciones por sí solos no prueban la idoneidad. Se deben aprobar el grado de material real, la cantidad de empaque, el proceso de liberación y las condiciones de operación.
No instale empaque de silenciador fibroso en un DPF, catalizador, sustrato SCR, silenciador de agua de escape húmedo u otro componente que no esté diseñado para contener fibra acústica.
Aprobación de muestras OEM
Al comparar el basalto y la fibra de vidrio, mantenga otras variables constantes siempre que sea práctico y documente cada diferencia inevitable.
El registro de aprobación de muestras debe incluir:
- material y grado de la fibra;
- construcción del hilo;
- peso superficial exclusivo de fibra;
- peso total de la lámina;
- grosor comprimido;
- costura temporal;
- dimensiones de corte;
- carga de fibra seca;
- costura y solape;
- capas metálicas del lado del núcleo;
- procedimiento de calentamiento inicial;
- distribución posterior a la liberación;
- condiciones de prueba de sonido;
- resultado de pérdida de presión o contrapresión cuando sea necesario;
- retención después de la prueba de funcionamiento acordada.
Un montaje en frío exitoso solo demuestra que el material se puede instalar. No demuestra la liberación correcta, el rendimiento acústico o la durabilidad.
Inspección de recepción
| Elemento de inspección | Lámina de basalto | Lámina de fibra de vidrio |
|---|---|---|
| Identidad del material | Producto de basalto aprobado y referencia de fibra | Producto de fibra de vidrio aprobado y grado de vidrio |
| Dimensiones | Ancho, longitud y perfil de corte | Ancho, longitud y perfil de corte |
| Espesor comprimido | Medido según las condiciones acordadas | Medido según las condiciones acordadas |
| Peso | Valor de solo fibra o de lámina completa según especificación | Valor de solo fibra o de lámina completa según especificación |
| Costura | Hilo, patrón y estado correctos | Hilo, patrón y estado correctos |
| Estado | Sin contaminación inaceptable, humedad o daños | Sin contaminación inaceptable, humedad o daños |
| Identificación | Número de pieza, revisión y referencia de lote | Número de pieza, revisión y referencia de lote |
Costo y formato de suministro
Compare los dos materiales en función del costo por silenciador aceptado, no solo del precio por metro cuadrado.
Incluya:
- precio de la lámina;
- rendimiento de corte útil;
- mano de obra de corte y pesaje;
- tiempo de instalación;
- acondicionamiento en el primer calentamiento;
- inspección y pruebas;
- desperdicio y piezas rechazadas;
- embalaje y flete;
- retrabajo requerido.

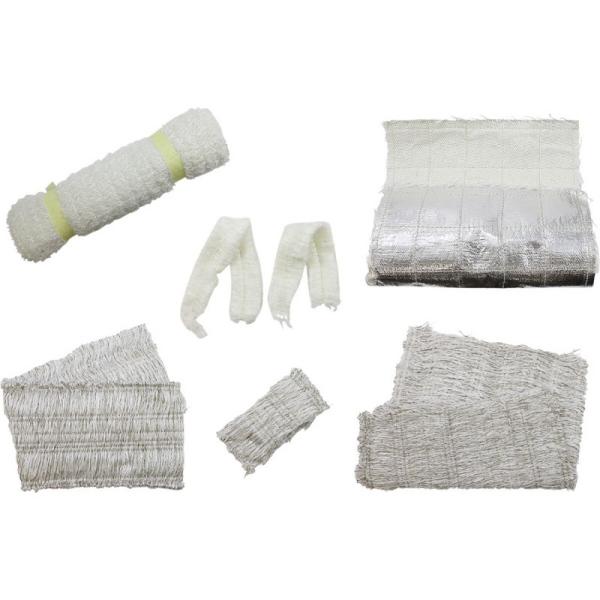

BSTFLEX puede suministrar material en rollo, láminas estándar, rectángulos precortados y componentes con formas personalizadas para proyectos adecuados. El embalaje puede incluir etiquetas con el número de pieza, códigos de barras, bolsas individuales, diseños de marca propia y cantidades definidas por caja.
Para el suministro basado en planos y muestras, visite Fabricante de relleno para silenciadores de escape OEM.
Qué incluir en una RFQ
| Campo de la RFQ | Información a proporcionar |
|---|---|
| Preferencia de material | Basalto, fibra de vidrio o solicitud de muestras comparativas |
| Geometría del silenciador | DI del núcleo, perfil de la cubierta, longitud de relleno, particiones y ruta de inserción |
| Requisito de lámina | Ancho, longitud, grosor comprimido y perfil de corte |
| Cantidad de fibra | Peso por unidad de área solo de fibra o carga seca aprobada |
| Condiciones de liberación | Datos requeridos de temperatura, tiempo y método de acondicionamiento |
| Régimen de funcionamiento | Temperatura continua y pico, ubicación de medición, vibración e información del flujo de gas |
| Estructura de retención | Lana de acero, manguito de núcleo, malla u otras capas aprobadas |
| Validación | Inspección de liberación, prueba acústica, ensayo de durabilidad y otros requisitos de aprobación |
| Requisito comercial | Cantidad de prototipos, demanda anual, etiquetas y empaque |
Preguntas frecuentes
¿Es el relleno de escape expansible de basalto mejor que el de fibra de vidrio?
No universalmente. Compare los grados exactos de fibra, las construcciones de las láminas, las condiciones térmicas, la cantidad de relleno, el proceso de instalación y los resultados de validación para el silenciador real.
¿El relleno expansible de basalto se expande más que el de fibra de vidrio?
No se aplica una relación de expansión universal a ninguno de los dos materiales. La recuperación depende de la construcción del hilo, la compresión, el cosido, las condiciones de calentamiento y el espacio disponible en la cavidad.
¿Puede el basalto reemplazar a la fibra de vidrio con el mismo peso de lámina?
Un peso de lámina igual no demuestra equivalencia. Deben revisarse el material de la fibra, la base del peso por unidad de área, la recuperación de volumen, el comportamiento térmico y la distribución instalada.
¿Ambos productos utilizan cosido termosensible?
Estas líneas de productos BSTFLEX utilizan cosido termosensible temporal, pero se deben confirmar el hilo exacto y las condiciones de liberación para cada lámina terminada.
¿Se pueden suministrar ambos materiales en tamaños de corte personalizados?
Sí. BSTFLEX puede revisar el ancho, la longitud, el grosor comprimido, el patrón de corte, el peso de la pieza y el empaque personalizados para proyectos OEM adecuados.
¿El relleno expansible elimina la necesidad de lana de acero inoxidable?
No. Utilice lana de acero inoxidable o mallas de retención donde la construcción aprobada del silenciador lo requiera.
¿Cuánto relleno expansible se debe instalar?
Utilice la carga de fibra seca aprobada, el peso por unidad de área solo de fibra y el patrón de corte para el silenciador específico. La expansión no compensa la falta de material.
¿Se pueden utilizar estas láminas en silenciadores ovales?
Se pueden evaluar para silenciadores de absorción ovales y tri-ovales, pero se deben validar el patrón de corte, las zonas de relleno independientes y la distribución posterior a la liberación.

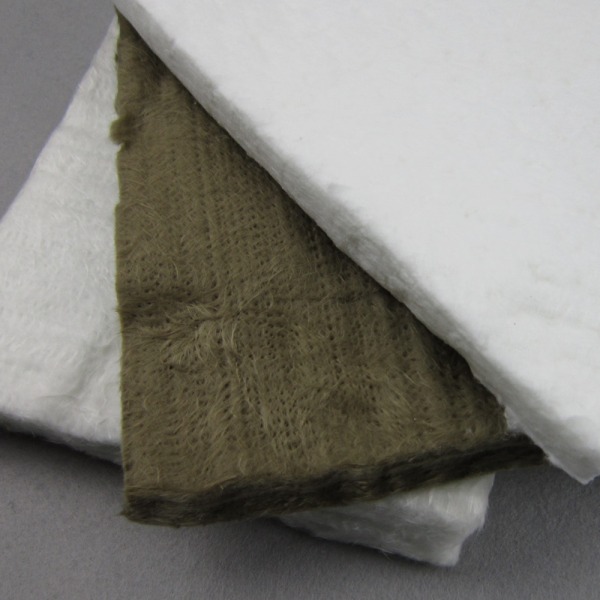

Solicitar muestras de empaque expansible de basalto y fibra de vidrio
Para fibra de basalto, revise la Hoja de empaquetadura para silenciador expandible de fibra de basalto BSTFLEX.
Para la fibra de vidrio, revise la Lámina de empaquetadura expansible para escape de fibra de vidrio BSTFLEX.
Envíe el plano del silenciador, la preferencia de material, la carga de fibra seca, las dimensiones de la lámina, las condiciones de funcionamiento y la cantidad de muestra requerida. Otros materiales de empaquetadura y formas de suministro están disponibles en Gama de empaquetadura para silenciadores BSTFLEX.
Solicitar muestras de empaque expandible de basalto y fibra de vidrio y una cotización OEM
