Un escudo térmico para el tanque de combustible reduce el calor que llega al tanque desde los componentes del escape cercanos y otras fuentes externas. Puede ser un laminado reflectante sobre una superficie homologada o un escudo independiente colocado entre el tanque y el escape. El diseño adecuado depende de la trayectoria del calor, la construcción del tanque, su fijación y el espacio disponible, y no solo de la temperatura nominal indicada en la ficha técnica del material.
En el caso de un tanque metálico, el recubrimiento puede determinar si se puede utilizar una barrera adhesiva. Para un tanque de plástico, el polímero exacto y el estado de la superficie son cruciales. En ambos casos, una lámina protectora térmica universal no debe considerarse un reemplazo automático para la protección original del tanque del vehículo.
Suministros BSTFLEXLáminas y esteras reflectantes de barrera térmicaPara su revisión. Esta guía se centra en la selección de materiales para una barrera externa del tanque de combustible, en lugar de modificar el tanque o su sistema de combustible.

Un depósito de combustible situado junto a un tubo de escape puede recibir una cantidad considerable de calor radiante en una de sus paredes. También puede estar expuesto al aire caliente de la parte inferior del vehículo o al calor conducido a través de estructuras adyacentes. En algunos sistemas de combustible, el funcionamiento de la bomba o el retorno del combustible generan calor internamente. Una barrera reflectante externa solo aborda las vías de transferencia de calor que su posición y construcción pueden influir.
Antes de elegir un material, identifique la cantidad a proteger: la temperatura de la pared del tanque, la temperatura del combustible o la temperatura de una tubería o componente cercano. Se trata de mediciones diferentes. Un parche exterior más frío no garantiza que todo el volumen de combustible esté más frío, y un escudo térmico para el tanque no resuelve automáticamente el sobrecalentamiento en otras partes del circuito de combustible.
Cuando la parte afectada sea una manguera en lugar del tanque, revise un componente específico.funda protectora contra el calor de la línea de combustibleMantenga ese requisito separado del material de la lámina especificado para el área del tanque.
No apruebe una unión sobre aluminio desnudo y asuma que el resultado es válido para acero pintado. Un adhesivo se adhiere a la superficie con la que entra en contacto: la pintura, el recubrimiento o la contaminación pueden ser más importantes que el metal subyacente. Registre el acabado del tanque y utilice superficies de producción representativas para la prueba de adhesión.
Confirme que la preparación y el adhesivo propuestos sean compatibles con los requisitos del fabricante del tanque. No retire los recubrimientos protectores solo para mejorar la adherencia inicial. Si no dispone de una superficie de unión aprobada, evalúe una protección independiente en lugar de forzar una solución adhesiva.
Un escudo térmico para tanques de combustible de plástico requiere más que un adhesivo de alta temperatura. El polietileno y el polipropileno son plásticos de baja energía superficial y pueden ser difíciles de adherir con cintas adhesivas comunes. La adhesión a un panel de prueba pintado no garantiza la compatibilidad con un tanque de polietileno.
Identifique la superficie exterior real, incluyendo cualquier tratamiento, textura o recubrimiento. Solicite compatibilidad de soporte para dicha superficie y confírmela con el proveedor del tanque. No se debe especificar un tanque multicapa para la adhesión simplemente nombrando una capa de barrera interna.
No utilice tratamiento con llama, calentamiento incontrolado ni disolventes no aprobados en un tanque de combustible instalado para lograr la adhesión de una lámina. Cuando no se pueda garantizar la adhesión, cambie el concepto de fijación.Guía para protectores térmicos autoadhesivosCubre las cuestiones generales de selección de adhesivos.

En el exterior del tanque.Solo se puede considerar un parche adhesivo cuando la superficie del tanque, el adhesivo y la instalación hayan sido aprobados para la aplicación. La cara reflectante queda orientada hacia la fuente radiante; la interfaz adhesiva permanece sujeta a su propio límite de temperatura. Tenga en cuenta los requisitos de movimiento y servicio del tanque en el diseño.
En un soporte o base aparte.Una barrera con soporte puede interrumpir la trayectoria radiante sin necesidad de adherirse al tanque. El soporte, los puntos de montaje y el espacio libre necesario forman parte del conjunto. Una estera flexible no es un panel metálico autoportante y requiere un sistema de soporte adecuado.
En un panel de carrocería adyacente.Esto podría proteger el panel, pero no necesariamente el tanque. Verifique que la posición elegida se encuentre realmente entre la fuente de calor y la zona del tanque que preocupa. Un acceso conveniente no es prueba suficiente de que la ubicación sea adecuada.
Mantenga el blindaje original requerido a menos que se haya aprobado un conjunto de reemplazo. No perfore ni atornille el tanque para colocar una barrera. Una lámina térmica no es una solución para fugas de combustible ni un sistema de contención de incendios.

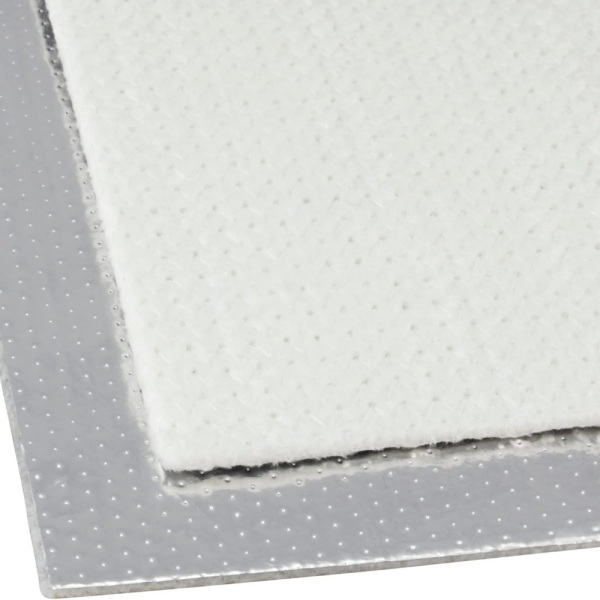

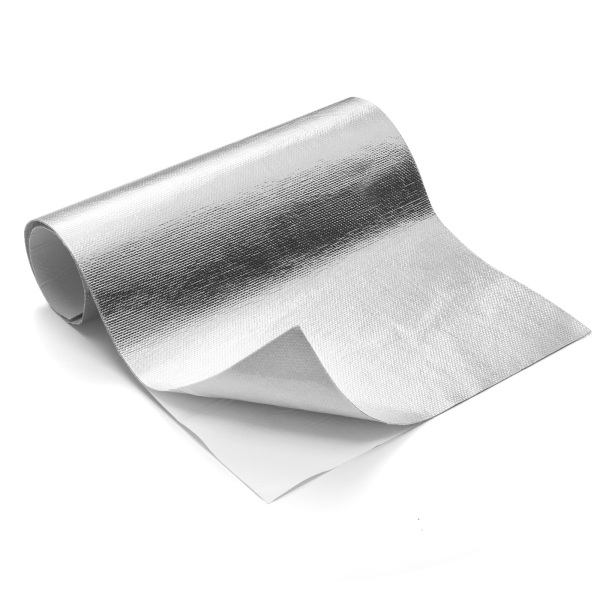

Una vez definidas la superficie de instalación y la disposición de montaje, compare el laminado completo. Los siguientes productos BSTFLEX proporcionan puntos de partida de materiales; la lista de productos por sí sola no garantiza la instalación directa en todos los tanques.
| Opción de material | Construcción | Revisión del proyecto del tanque de combustible |
|---|---|---|
| Barrera protectora térmica de sílice y aluminio con respaldo adhesivo | Sustrato de sílice tejido, revestimiento reflectante y soporte adhesivo. | Confirme la compatibilidad del soporte, la temperatura de la interfaz y si la unión se realizará al tanque o a una superficie aprobada independiente. |
| Manta protectora térmica de fibra de vidrio y aluminio con respaldo adhesivo | Superficie reflectante de aluminio, capa de fibra de vidrio y respaldo adhesivo. | Evaluar el espesor instalado, el ajuste al contorno y la fijación después de la exposición térmica y ambiental especificada. |
| Esterilla de barrera térmica de sílice y aluminio | Sílice tejida con revestimiento reflectante; especifique por separado el soporte suministrado y el método de fijación. | Para un diseño con soporte, defina el soporte, la restricción de borde y las cargas de montaje en lugar de asumir que el propio tejido se soporta. |
La temperatura indicada para la sílice o la fibra de vidrio no representa la temperatura admisible del tanque, el adhesivo de montaje ni el laminado completo. Especifique el revestimiento, el sustrato, la unión entre capas y la fijación como una sola estructura, verificando el límite de cada capa correspondiente.
En ocasiones, una solicitud de aislamiento para el tanque de combustible se convierte en una propuesta de aislamiento integral antes de identificar la fuente de calor. Comience por la zona que da al escape. Mapee la pared expuesta e inspeccione los recorridos alrededor de sus esquinas, juntas y elementos de montaje.
Por ejemplo, cuando un tubo de escape discurre junto a la pared de un tanque, una barrera lateral correctamente ubicada puede mitigar la exposición radiante detectada sin cubrir superficies no relacionadas. Esta es una opción de diseño que se debe evaluar, no un diseño validado para todos los vehículos. La cobertura debe tener en cuenta la geometría real de la fuente y el movimiento durante la operación.
Una cobertura total modifica el intercambio de calor en una superficie mayor y también puede restringir la salida de calor del tanque. No asuma que una mayor cobertura siempre implica una menor temperatura del combustible. Conserve las funciones de ventilación, drenaje y mantenimiento, y verifique la cobertura propuesta en función del objetivo térmico real.
Registre la separación mínima entre el escape y el protector instalado, no solo la distancia al tanque sin protección. Incluya el espesor del material, las juntas, los soportes y la posible deformación. Considere la expansión del escape y el movimiento del tanque y sus soportes dentro de las condiciones de funcionamiento especificadas para el vehículo.
No existe una distancia universal entre el escape y el depósito de combustible que pueda aprobarse a partir de una descripción genérica. Utilice los requisitos del fabricante del vehículo y del depósito, así como la instalación validada. No se puede asumir que una barrera más gruesa compense una separación insuficiente, especialmente si provoca contacto.
Si bien un separador original crea un espacio de aire intencional, reemplazarlo con una estera adherida modifica la disposición. Esto debe considerarse un cambio de diseño, no una simple sustitución de material.
Muestre en el plano de cobertura las correas del tanque, las almohadillas de soporte, las conexiones de llenado y ventilación, las líneas de combustible, el cableado y los puntos de acceso. No introduzca una capa no aprobada debajo de una correa del tanque ni modifique la disposición de los soportes simplemente para sujetar una estera flexible. La barrera no debe interferir con la sujeción del tanque ni con la distribución de la carga.
Mantenga accesibles los desagües y las zonas de inspección. Revise dónde podrían acumularse suciedad, agua o fluidos derramados en los bordes o entre las capas. La exposición a fluidos requiere un requisito de compatibilidad de materiales; el término "aluminizado" no garantiza la resistencia al combustible ni la idoneidad para la inmersión en combustible.
Para las zonas inferiores del vehículo, evalúe la resistencia a salpicaduras, abrasión y durabilidad de la fijación. Un laminado reflectante delgado no sustituye la protección contra impactos. Incluya cualquier protección o soporte adicional en la evaluación térmica, en lugar de tratarlo como un accesorio independiente.
Defina los límites de aceptación y las posiciones de medición con el ingeniero responsable del vehículo o del sistema de combustible. La medición de la pared exterior, la medición de la interfaz adhesiva y la medición de la temperatura del combustible responden a diferentes preguntas. Utilice métodos de instrumentación aprobados; no modifique el tanque para instalar un sensor como parte de una prueba informal de materiales.
Registre el tipo y nivel de combustible, las condiciones ambientales, la carga del vehículo, la configuración del escape y el flujo de aire. Mantenga estas condiciones comparables al evaluar a los candidatos. Incluya los períodos relevantes de funcionamiento, baja velocidad y posterior al apagado para que la evaluación no finalice antes de que se produzca un pico de temperatura retardado.
Compare el blindaje propuesto con el conjunto de referencia aprobado. No retire el blindaje original requerido simplemente para crear una línea base de prueba en carretera sin blindaje. Después de la exposición acordada, inspeccione el laminado, la unión, los bordes, los soportes y las holguras, así como las temperaturas registradas.
Informe cualquier reducción de temperatura únicamente para la configuración probada. Un porcentaje de reflectividad no garantiza una reducción de la temperatura del combustible, y una barrera externa no debe venderse como una solución universal para el bloqueo por vapor o fallas en el sistema de combustible.
Envíe el material del tanque y el acabado exterior, una vista de ensamblaje que muestre la salida de escape, la ubicación prevista del escudo y el espacio disponible. Incluya la temperatura objetivo del lado protegido, la propuesta de montaje, la exposición ambiental y los criterios de aprobación requeridos. Identifique los valores operativos desconocidos como elementos en desarrollo.
Una consulta útil podría ser:Necesitamos una barrera reflectante entre el tubo de escape y el depósito de combustible de plástico. La unión directa al depósito aún no está aprobada. Por favor, indique los materiales adecuados para el diseño de panel soportado adjunto, especificando el espesor disponible, la cantidad de muestras y las temperaturas objetivo.
Este ejemplo distingue la solicitud de material de la aprobación del accesorio del tanque. Para formas repetidas, BSTFLEX puede revisarpiezas de barrera térmica troqueladas a medidacon contornos y aberturas específicos. Se confirman la construcción del material, los detalles de la conversión y la muestra terminada para el proyecto.
Para láminas, componentes convertidos y planificación de la producción, consulte nuestraServicios de suministro de materiales de barrera térmica y OEMProporcione las cantidades de prototipo y de producción por separado para que la cotización coincida con el formato de suministro previsto.
Solo después de que el fabricante del tanque autorice la fijación y se haya validado el soporte para la superficie exterior y las condiciones de servicio exactas. Una especificación genérica de adhesivo para altas temperaturas no garantiza la compatibilidad con el polietileno ni con otros polímeros del tanque.
No automáticamente. Identifique la vía de transferencia de calor externa y compare el blindaje localizado con cualquier propuesta de cobertura más amplia. El recubrimiento completo altera el intercambio de calor y puede interferir con el mantenimiento o el drenaje. Apruebe el diseño en función de los requisitos reales del tanque y la temperatura del combustible.
No se trata de un equivalente asumido. El blindaje original puede depender de su rigidez, espaciado y disposición de montaje. Cualquier reemplazo requiere aprobación para el diseño térmico y mecánico completo, no solo para el material de la lámina.
Puede solucionar un problema de calor externo detectado, pero no es una solución garantizada. Es necesario evaluar la temperatura, la presión y las propiedades del combustible, así como el calor presente en otras partes del circuito. Diagnostique el sistema antes de seleccionar una barrera en el tanque como solución.
Envíe el diseño de su escudo térmico del tanque de combustible a BSTFLEX.Con base en la superficie del tanque, las condiciones de operación y la cantidad requerida, el presupuesto puede entonces abordar una construcción de material apropiada en lugar de una solicitud indefinida de aislamiento para altas temperaturas.
