Cuándo reemplazar una manta térmica para turbo: ciclos de calor, contaminación por aceite y reutilización

Oct 31, 2026

Respuesta rápida: retire una manta térmica para carcasa de turbina del servicio cuando esté empapada de aceite o combustible, tenga aislamiento expuesto, costuras abiertas, puntos de fijación dañados, elementos de retención fallidos, deformación severa, identidad incierta o un ajuste que ya no despeje la válvula de descarga ni las líneas cercanas. Una manta no debe aprobarse para su reutilización únicamente porque su cubierta exterior todavía parezca aceptable.

No existe un intervalo de reemplazo universal para todas las mantas térmicas para turbocompresor. La vida útil depende de la construcción completa, la temperatura de la carcasa de la turbina, el ciclo de trabajo, la vibración, la contaminación, la precisión de la instalación y si el producto está diseñado para retirarse después de los ciclos térmicos. Por lo tanto, la inspección requiere tanto una comprobación del estado como una revisión del historial del producto.

Esta guía se refiere a la manta de aislamiento flexible instalada alrededor de la carcasa de la turbina del turbocompresor. No cubre un producto de contención del lado del compresor. Para esa aplicación de seguridad separada, consulte Inspección de la manta de seguridad para turbo.

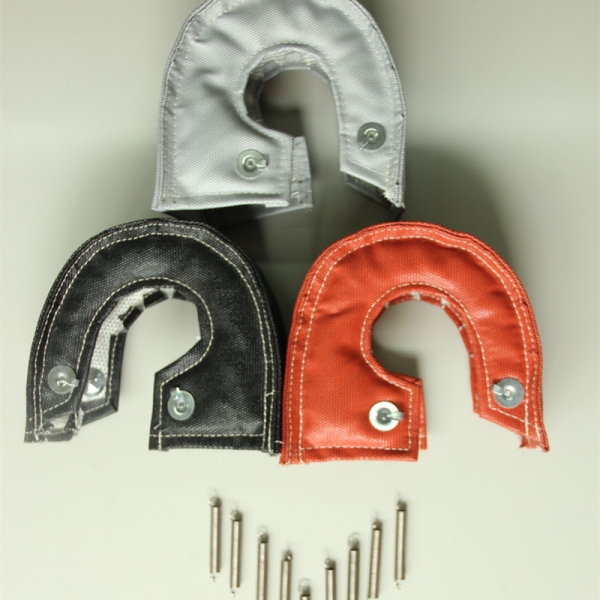

turbine housing blanket

¿Qué debe decidir una inspección de manta térmica para turbocompresor?

Una inspección debe conducir a una de cuatro decisiones documentadas:

Decisión Base típica Acción requerida
Continuar en servicio La manta permanece instalada correctamente, seca, segura y dentro de los criterios de condición aprobados. Registre la inspección y el próximo activador de revisión.
Corregir la instalación La manta en sí parece útil, pero el hardware aprobado está flojo, mal encaminado o falta. Apague, enfríe el sistema y corrija la instalación con los componentes especificados. Vuelva a inspeccionar la manta y las áreas de anclaje antes de usar.
Cuarentena para evaluación La condición es incierta debido a contaminación, exposición inusual al calor, una reparación no documentada, un número de pieza desconocido o una configuración de turbocompresor modificada. Mantenga la manta fuera de servicio y obtenga una disposición para el producto y la construcción exactos.
Reemplazar El aislamiento está expuesto, las costuras o los puntos de fijación han fallado, la manta está saturada con un fluido inflamable, el ajuste ya no es estable o el producto ha sido rechazado después de la evaluación. Corrija la causa subyacente y solicite un reemplazo según la instalación actual, no solo la forma de la manta dañada.

La decisión debe basarse en el conjunto completo: cubierta exterior, revestimiento de cara caliente, núcleo de aislamiento, costuras, ribete de bordes, anclajes, resortes o alambre de atado. Reemplazar un resorte no restaura una manta cuya área de anclaje o aislamiento ya ha fallado.


Inspeccionar solo después de que el turbocompresor se haya enfriado

No manipule ni ajuste una manta térmica para turbo en un turbocompresor caliente. Apague el equipo, evite el arranque no intencional y permita que el turbocompresor y los componentes de escape circundantes se enfríen de acuerdo con el procedimiento de servicio aplicable.

Antes de tocar la manta, registre por qué se está inspeccionando. Los activadores de inspección útiles incluyen:

  • la primera comprobación planificada después de la instalación y los ciclos de funcionamiento iniciales;
  • servicio rutinario del motor o turbocompresor;
  • una fuga de aceite, combustible o refrigerante;
  • humo persistente, olor inusual o residuo húmedo visible;
  • un resorte flojo, alambre roto o manta desplazada;
  • contacto con el actuador, varillaje, manguera, cableado o soporte;
  • un cambio en el turbocompresor, la carcasa de la turbina o la tubería cercana;
  • operación fuera de las condiciones de temperatura o trabajo aprobadas;
  • retiro de una manta que pueda considerarse para su reutilización.

Utilice las instrucciones específicas del producto cuando definan intervalos de inspección, restricciones de extracción o criterios de reemplazo. Este artículo proporciona un marco de compra y evaluación de condiciones; no reemplaza esas instrucciones.


Lista de verificación de inspección de manta térmica para turbo

Área de inspección Qué buscar Por qué es importante
Posición de instalación Movimiento, flacidez, amontonamiento, un espacio abierto o una manta que se haya desviado de la posición aprobada. Una manta desplazada puede dejar expuesta el área de cobertura prevista o interferir con las piezas cercanas.
Cubierta exterior Cortes, agujeros, áreas desgastadas, decoloración local severa, puntos duros, ampollas, delaminación o manchas de líquido. La cubierta exterior protege y contiene el aislamiento interno. La apariencia superficial por sí sola no puede confirmar las capas ocultas.
Costuras y ribete de los bordes Hilos rotos, una costura abierta, ribete estirado, deshilachado o aislamiento visible a través de un borde. La falla de las costuras puede permitir el movimiento del aislamiento y la pérdida de forma.
Puntos de fijación Áreas de anclaje desgarradas, agujeros agrandados, remaches flojos, lengüetas deformadas o anclajes que se separan de la manta. La carga de retención se transfiere a través de estas áreas; el daño local no es meramente estético.
Resortes y alambre de sujeción Herrajes faltantes, estirados, deformados, rotos, corroídos o mal enrutados. Los herrajes deben mantener el patrón aprobado sin dañar la manta ni interferir con el turbocompresor.
Holgura de la válvula de descarga (wastegate) y del actuador Marcas, roces, movimiento restringido del varillaje o herrajes que cruzan la trayectoria del actuador. La manta y sus sujetadores no deben obstruir el movimiento requerido.
Conexiones de aceite y refrigerante Humedad, residuos, manchas o evidencia de que la manta ha ocultado una fuga. Las fugas deben corregirse antes de volver a poner el aislamiento en servicio.
Componentes cercanos Cableado derretido, mangueras dañadas por el calor, marcas de contacto o nuevos puntos calientes. Estos hallazgos pueden indicar un problema de instalación o gestión térmica que requiere más que la sustitución de la manta.
Identificación e historial Etiqueta faltante, patrón desconocido, modificación no documentada o imposibilidad de relacionar la manta con la configuración aprobada. El estado no se puede evaluar de manera confiable cuando se desconocen la construcción y el ajuste previsto.

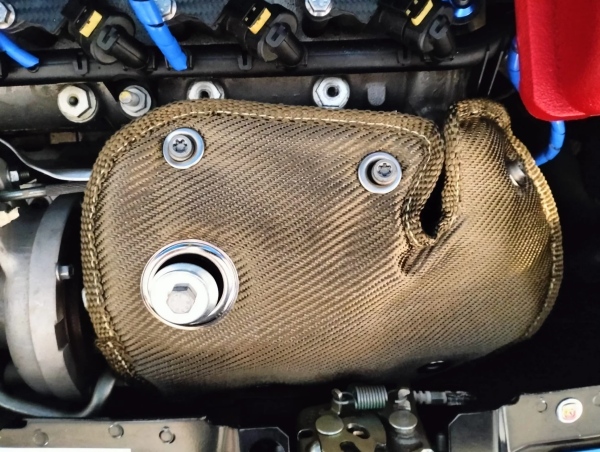

turbine housing blanket

Cuando el aceite o el combustible llegan a una manta térmica para turbo

La contaminación por aceite y combustible requiere atención inmediata porque un líquido inflamable puede crear un peligro de incendio si se retiene cerca de la carcasa caliente de la turbina. Detenga la operación de manera segura, corrija la fuga y mantenga la manta contaminada fuera de servicio mientras se evalúa su estado.

No asuma que limpiar, lavar, limpiar con solventes, lavar a presión o secar restablece el estado original. Si se permite o no la limpieza de la superficie depende de la cubierta exterior exacta, el aislamiento, las costuras y el grado de penetración. Una marca externa leve y una manta que ha absorbido líquido a través de sus capas no son condiciones equivalentes.

Se debe considerar seriamente el reemplazo cuando:

  • la manta se siente húmeda o saturada;
  • el aceite o el combustible han llegado a las capas de aislamiento;
  • persiste un fuerte olor a combustible o aceite después de que el sistema se ha enfriado;
  • no se puede establecer el origen y el alcance de la contaminación;
  • la manta ya ha emitido humo o se ha incendiado debido a la contaminación;
  • la limpieza requeriría un producto químico o un proceso no aprobado;
  • la cubierta exterior, la costura o el aislamiento se han deteriorado tras la exposición.

La contaminación por refrigerante o agua no representa el mismo peligro de incendio que el combustible, pero aun así requiere la corrección de fugas y la revisión de las condiciones. La humedad, los productos químicos de limpieza y la humidificación repetida pueden afectar a algunas construcciones, accesorios o etiquetas de identificación. No devuelva la manta al servicio hasta que se corrija el origen y el producto esté seco y aceptable según sus instrucciones.


Olor o humo en el primer uso: ¿Qué es normal y qué es una advertencia?

Algunas construcciones de mantas térmicas para turbocompresores pueden emitir un olor temporal o un humo ligero durante sus ciclos de acondicionamiento inicial. Dicho comportamiento debe ser confirmado por las instrucciones del producto real; no se debe asumir para todas las mantas.

Una observación en el primer uso debe tratarse como una advertencia en lugar de un acondicionamiento normal cuando:

  • el humo continúa o aumenta después del período de acondicionamiento previsto;
  • el olor se asemeja al aceite, al combustible, al refrigerante o al cableado quemado;
  • se ve un residuo húmedo;
  • el humo aparece únicamente bajo sobrealimentación o carga pesada tras estar ausente en ralentí;
  • la manta se ha desplazado hasta entrar en contacto con otro componente caliente;
  • las mangueras, el cableado o los revestimientos cercanos muestran daños por calor;
  • el origen no se puede identificar de manera segura.

No utilice arranques repetidos del motor para «quemar» un fluido desconocido. Apague el motor, deje que el conjunto se enfríe e inspeccione la zona del turbocompresor. Corregir una fuga o un error de instalación es más importante que conservar la manta.


Qué hacen los ciclos térmicos a una manta térmica para turbocompresores

El calentamiento y enfriamiento repetidos pueden cambiar la textura y la forma del aislamiento textil. Algunas construcciones se vuelven más rígidas o menos flexibles tras el curado y los ciclos térmicos. La rigidez por sí sola no es un criterio universal de aprobación o fallo, pero afecta a la extracción, la reinstalación y la capacidad de la manta para adaptarse a la carcasa.

Inspeccione en busca de cambios que indiquen la pérdida de utilidad:

  • fragilidad acompañada de agrietamiento o fibras expuestas;
  • distorsión permanente que impide que la manta regrese a la posición aprobada;
  • áreas locales duras asociadas con el sobrecalentamiento o la contaminación;
  • movimiento de las costuras, encogimiento o una abertura que no existía durante la instalación;
  • anclajes que se han desplazado o desgarrado a través del tejido circundante;
  • pérdida de estabilidad dimensional tras la extracción;
  • daños creados al doblar una manta sometida a ciclos térmicos durante el servicio.

No existe un número único de ciclos térmicos tras el cual deba reemplazarse obligatoriamente cada manta térmica para turbocompresores. Un vehículo de uso diario, una aplicación de competición, un motor marino y un generador con carga continua exponen la manta a diferentes temperaturas, duraciones, vibraciones y prácticas de mantenimiento. Utilice criterios basados en el estado junto con el plan de servicio aprobado.


¿Se puede retirar y reutilizar una manta térmica para turbocompresores?

No asuma que todas las mantas térmicas para turbocompresores se pueden reutilizar después de retirarlas. Algunas construcciones están destinadas a permanecer instaladas una vez que han sido sometidas a ciclos térmicos, ya que doblar una manta curada puede agrietar o alterar el aislamiento. Otros productos pueden permitir una extracción y reinstalación controladas cuando se cumplen sus criterios de inspección.

Antes de retirar una manta para un servicio de rutina, confirme:

  • si se permiten la extracción y la reutilización para la construcción exacta;
  • qué tornillería se puede reutilizar y qué componentes se deben reemplazar;
  • cómo se debe manipular y sostener la manta después de su extracción;
  • si está prohibido flexionar, aplanar o doblar;
  • qué criterios de condición se deben comprobar antes de la reinstalación;
  • si el producto necesita una revisión por parte del fabricante después de un evento determinado.

Una manta retirada no debe reinstalarse cuando haya perdido su identificación, no pueda mantener la forma aprobada, tenga aislamiento expuesto, presente costuras o anclajes dañados, contenga contaminación no aprobada o ya no encaje sin fuerza excesiva.

Para la selección de sujeciones y la revisión de la tornillería, consulte Tornillería de instalación de mantas térmicas para turbocompresores: resortes, alambre de atado y puntos de fijación.

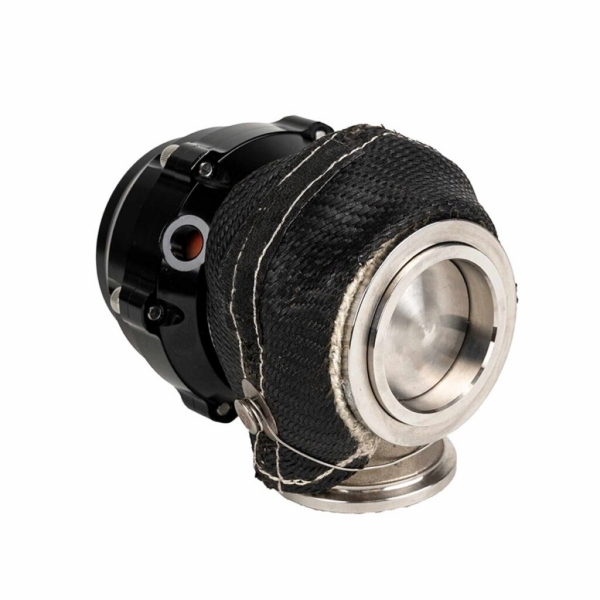

turbine housing blanket

¿Reemplazar la manta o solo la tornillería?

El reemplazo de la tornillería puede ser suficiente únicamente cuando el cuerpo de la manta, las áreas de los anclajes, las costuras y el ajuste sigan siendo aceptables y se disponga del componente de reemplazo correcto.

La corrección basada únicamente en la tornillería puede ser adecuada cuando:

  • falta un muelle o alambre especificado pero el área de anclaje circundante no presenta daños;
  • la manta permanece seca, estable y con la forma correcta;
  • los componentes de repuesto coinciden con la especificación aprobada;
  • la instalación se puede restaurar sin añadir nuevos agujeros ni cambiar la ruta de anclaje.

Reemplace o ponga en cuarentena la manta completa cuando:

  • un anclaje se ha desprendido o ha agrandado su zona de montaje;
  • la costura o el ribete del borde se ha abierto;
  • el aislamiento está expuesto o desplazado;
  • la frazada está empapada de aceite o combustible;
  • la frazada se ha vuelto demasiado quebradiza o deformada para volver a instalarla correctamente;
  • una reparación improvisada ha alterado la construcción original;
  • el ajuste correcto no se puede restaurar con los componentes especificados.

No añada resortes más fuertes, alambre adicional o nuevos agujeros para compensar un problema de patrón o ajuste. Los componentes deben sujetar una manta aprobada; no deben forzar una manta inadecuada sobre la carcasa.


Cuándo un cambio de turbocompresor requiere una nueva manta

Un turbocompresor de repuesto puede utilizar un contorno de carcasa de turbina, A/R, disposición de válvula de descarga (wastegate), posición de actuador, conexión de salida o recorrido de conductos diferentes, incluso cuando el nombre general del modelo parezca similar.

Verifique nuevamente el ajuste cuando cambie cualquiera de los siguientes elementos:

  • fabricante o número de pieza del turbocompresor;
  • tamaño o A/R de la carcasa de la turbina;
  • válvula de descarga interna frente a externa;
  • carcasa de entrada única (single-scroll) frente a dividida o de entrada doble (twin-scroll);
  • configuración de entrada y salida con abrazadera en V o atornillada;
  • posición del actuador, sensor, alimentación de aceite, drenaje de aceite o línea de refrigerante;
  • disposición del protector térmico metálico de fábrica o del soporte circundante;
  • espacio disponible entre el turbocompresor y los componentes cercanos.

No apruebe la manta vieja únicamente porque se pueda estirar o atar alrededor de la carcasa nueva. Revise la nueva instalación como un proyecto de ajuste. La guía Manta térmica para turbo vs. Protector térmico también puede ayudar cuando una instalación modificada requiere una estrategia de protección térmica diferente.


Criterios de reemplazo de la manta térmica para turbo

Las siguientes condiciones son razones prácticas para retirar una manta de carcasa de turbina del servicio y reemplazarla u obtener una disposición formal:

Condición Disposición recomendada
Aislamiento saturado de aceite o combustible Corrija la fuga y reemplace a menos que el producto exacto tenga un procedimiento de recuperación aprobado y la manta pase dicho procedimiento.
Aislamiento expuesto o material de la cara caliente Reemplace o envíe para evaluación del fabricante; no repare con una tela o cinta no relacionada.
Costura abierta, ribete roto o área de anclaje desgarrada Mantenga fuera de servicio. Por lo general, se requiere el reemplazo a menos que exista un proceso de reparación aprobado.
La manta no puede mantener la forma aprobada Reemplace; los accesorios más resistentes no son una corrección válida para la pérdida de estabilidad dimensional.
Humo u olor persistente de origen desconocido Detenga, enfríe e inspeccione. Corrija fugas o puntos de contacto antes de decidir si la manta es apta para su uso.
Contacto con el actuador o varillaje en movimiento Retire del servicio, inspeccione en busca de daños y corrija el ajuste. Reemplace si no se puede aprobar el estado del patrón o de la manta.
Identidad del producto desconocida o modificación no documentada Cuarente hasta que se pueda determinar la construcción y el ajuste. Reemplace cuando no se pueda documentar la idoneidad.
Turbocompresor nuevo o carcasa modificada Realice una nueva revisión de ajuste; solicite un patrón nuevo cuando la manta vieja no coincida con la geometría aprobada.

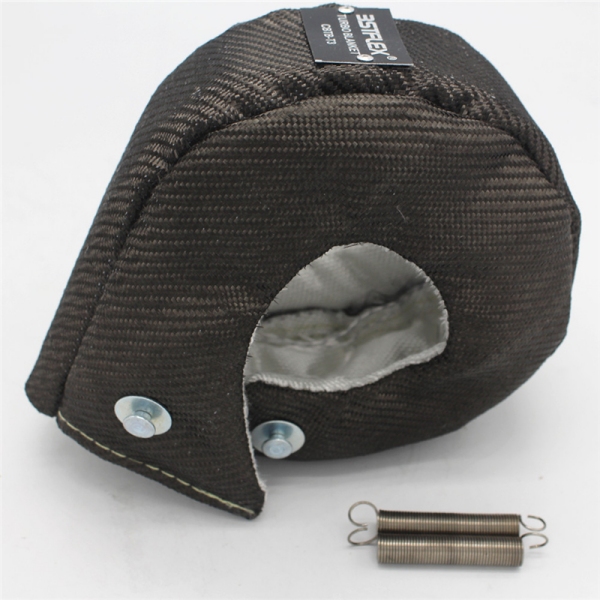

turbine housing blanket

No aplique un número fijo de vida útil

Las declaraciones como «reemplazar cada año» o «una manta para turbo dura varios años» son demasiado generales a menos que estén vinculadas a un producto, construcción y perfil operativo particulares.

Un plan de servicio útil identifica:

  • el número de pieza de la manta y la revisión del patrón;
  • la fecha de instalación y la identificación del equipo;
  • el modelo de turbocompresor y la referencia de la carcasa de la turbina;
  • la cubierta exterior y la construcción interna;
  • el régimen de funcionamiento y los límites de temperatura pertinentes;
  • los activadores de inspección y los puntos de revisión planificados;
  • las condiciones permitidas de retirada y reutilización;
  • las referencias de los elementos de fijación de repuesto;
  • los criterios de rechazo basados en el estado.

Para flotas, generadores, aplicaciones marinas o programas de OEM, guarde fotografías de la instalación aprobada junto con el registro de servicio. Esto facilita la identificación de movimientos, cambios en el recorrido de las líneas o falta de tornillería durante inspecciones posteriores.


Cómo pedir una manta para turbo de repuesto

No utilice una manta estirada, quemada o modificada como la única referencia de patrón. Proporcione información actualizada del turbocompresor y de la instalación.

Campo de solicitud de cotización (RFQ) de repuesto Información que debe proporcionar
Motivo de la sustitución Servicio normal, contaminación, daños en las costuras, fallo de los herrajes, turbocompresor modificado o historial incierto.
Identificación del turbocompresor Fabricante, modelo, número de pieza y referencia de la carcasa de la turbina.
Carcasa e instalación Dimensiones, fotografías marcadas, disposición de la válvula de descarga (wastegate), holguras del actuador y de las líneas.
Manta anterior Proveedor o número de pieza interno, referencia del pedido, revisión del patrón y fotografías antes de su eliminación.
Construcción Cubierta exterior requerida de titanio, carbono, tejido aluminizado o tejido recubierto de silicona, además de cualquier requisito interno o de refuerzo confirmado.
Herrajes Muelles, alambre de atado, anclajes, cantidades de repuesto y requisitos de embalaje.
Condiciones de funcionamiento Condiciones continuas y máximas, ciclo de trabajo, entorno y componente que requiere protección.
Requisitos comerciales Cantidad de muestra, cantidad de producción, logotipo, etiquetado, instrucciones, embalaje y documentos requeridos.

BSTFLEX suministra aislamiento estándar y personalizado para carcasas de turbinas a través de su gama de mantas térmicas para turbos. Los proyectos basados en planos y de marca blanca pueden utilizar la guía de fabricación de mantas térmicas personalizadas y para OEM.

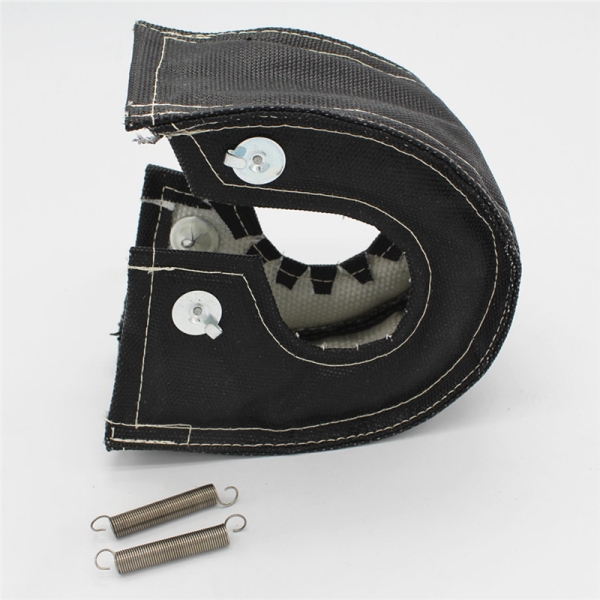

turbine housing blanket

Documentación de inspección y sustitución para OEM

Un programa OEM o de marca blanca debe definir la información de inspección y sustitución antes de la liberación para la producción. La documentación suministrada puede incluir:

  • aplicación aprobada y revisión del patrón;
  • configuración de la cubierta exterior, el aislamiento y los herrajes;
  • plano de orientación de instalación y holgura;
  • puntos de inspección iniciales posteriores a la instalación;
  • respuesta ante la contaminación por fluidos;
  • política de extracción y reutilización;
  • criterios de sustitución para costuras, anclajes y herrajes;
  • referencias de piezas de repuesto y kits de tornillería;
  • trazabilidad e identificación del embalaje.

No publique un método de limpieza universal, un intervalo de sustitución o una declaración de reutilización a menos que se haya aprobado para la construcción exacta que se suministra. El documento de servicio debe coincidir con la lista de materiales (BOM) de la manta y con la aplicación, no con una familia de productos genérica.


Preguntas frecuentes

¿Cuándo se debe sustituir una manta térmica para turbo?

Sustitúyala o póngala en cuarentena cuando el aislamiento esté expuesto, las costuras o los puntos de fijación hayan fallado, la manta esté saturada de aceite o combustible, el ajuste se haya vuelto inestable, el producto se haya dañado durante la extracción o no se pueda determinar su identidad y configuración aprobada.

¿Se puede limpiar una manta térmica para turbo contaminada con aceite?

No dé por sentado que la limpieza restablece la idoneidad. Corrija la fuga primero. Se puede permitir la limpieza superficial en algunas cubiertas exteriores, pero el aceite o el combustible absorbidos pueden permanecer dentro del aislamiento y crear un peligro de incendio. Siga las instrucciones para la construcción exacta o sustituya la manta cuando la contaminación no se pueda resolver de forma segura.

¿Se puede reutilizar una manta térmica para turbo después de retirarla?

Solo cuando se permita la reutilización para esa construcción y la manta supere la inspección requerida. Las mantas sometidas a ciclos térmicos pueden volverse rígidas o quebradizas, y doblarlas durante la extracción puede dañar el aislamiento, las costuras o los anclajes.

¿Es normal algo de humo después de instalar una manta térmica para turbo?

Algunas construcciones pueden producir un olor temporal o un humo ligero durante el acondicionamiento inicial, pero esto debe ser confirmado por las instrucciones del producto. El humo persistente, el olor a aceite o combustible, los residuos húmedos o el empeoramiento del humo bajo carga exigen la parada y la inspección.

¿Cuánto dura una manta térmica para turbo?

No existe una cifra universal de vida útil. La vida útil depende de la construcción, la temperatura, la duración de la exposición, la vibración, la contaminación, el ajuste y el mantenimiento. Utilice criterios de inspección específicos del producto y decisiones de sustitución basadas en el estado.

¿Se pueden sustituir los resortes dañados sin cambiar la manta?

Sí, cuando el cuerpo de la manta, las zonas de anclaje, las costuras y el ajuste sigan siendo aceptables y se utilicen los herrajes de repuesto correctos. Sustituya o ponga en cuarentena toda la manta cuando la zona de anclaje, el aislamiento o la estructura circundante estén dañados.

¿Es una manta térmica para turbo lo mismo que una manta de seguridad para turbo?

No. Una manta térmica para turbo aísla la carcasa de la turbina. Una manta de seguridad, antiextrusión o de contención para turbo es un producto independiente para el lado del compresor destinado a requisitos de contención. Sus criterios de inspección y sustitución no deben mezclarse.


Solicite una revisión de sustitución o de manta térmica para turbo personalizada

Envíe la identificación del turbocompresor, las fotografías de la instalación actual, las dimensiones de la carcasa de la turbina y el motivo por el cual se retiró la manta existente. Incluya fotografías de los daños o la contaminación antes de la limpieza o eliminación siempre que sea seguro hacerlo.

Para la producción repetitiva, proporcione el pedido anterior, el plano o la revisión del patrón e indique cualquier cambio en el turbocompresor, los herrajes, la cubierta exterior, el aislamiento, la marca o el embalaje. Un presupuesto de sustitución debe abordar la causa de la extracción en lugar de limitarse a reproducir una manta dañada.

Envíe sus requisitos de inspección y sustitución de mantas térmicas para turbo a BSTFLEX

Suscríbete a nuestro boletín informativo
¡Suscríbete a nuestra promoción mensual y obtén nuestras últimas novedades sobre productos!
enviar un mensaje
enviar un mensaje
Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

casa

productos

acerca de

contacto
