Un proyecto de protector térmico de convertidor catalítico OEM suele comenzar con una solicitud sencilla: proteger un panel de suelo, un mazo de cables, una línea de fluidos, un sensor, un componente de la transmisión o un conjunto cercano del calor del convertidor. La pieza en sí puede parecer sencilla, pero un protector de producción confiable depende de la geometría, la cobertura, el espacio libre, la construcción del material, el montaje y la instalación repetible.
Esta guía está escrita para fabricantes de vehículos, proveedores de sistemas de escape, marcas de alto rendimiento, empresas de repuestos y distribuidores que preparan una consulta de protector térmico personalizado. Se centra en la información que un fabricante necesita antes de recomendar una construcción o producir un prototipo.
Para un producto de uso general, consulte el protector térmico para convertidor catalítico BSTFLEX. Para una selección de productos más amplia, visite Otros productos de protección térmica.

La longitud, el ancho y la circunferencia son importantes, pero no definen la aplicación completa. Dos convertidores con dimensiones externas similares pueden requerir protectores diferentes porque el entorno de instalación es diferente.
Un convertidor puede ubicarse debajo del piso del pasajero con suficiente espacio para un protector metálico separado. Otro puede colocarse cerca de una línea de aceite o un mazo de cables y requerir una barrera multicapa compacta. Un programa de repuestos puede necesitar un ajuste amplio, mientras que un programa OEM puede requerir una pieza con forma, orificios fijos, soportes y una orientación de instalación controlada.
Antes de hablar sobre el material, identifique el problema térmico:
Estas preguntas determinan si el proyecto debe utilizar un protector metálico conformado, un protector multicapa flexible, una manta de aislamiento desmontable o una construcción híbrida.
| Elemento de RFQ | Informacióna Proporcionar | Por qué es importante |
|---|---|---|
| Vehículo o equipo | Modelo de vehículo, motor, disposición de escape, tipo de máquina o nombre de plataforma | Proporciona contexto de aplicación y ayuda a identificar las limitaciones de espacio. |
| Geometría del convertidor | Longitud total, ancho del cuerpo, circunferencia, ubicaciones de entrada y salida, conos, uniones y posiciones de los sensores | Define la forma del protector y las áreas que deben permanecer abiertas. |
| Componente protegido | Panel de piso, cableado, manguera, línea de combustible, línea de freno, sistema de aceite, transmisión, pieza de plástico u otro conjunto | Aclara la dirección en la que se debe controlar el calor. |
| Espacio libre disponible | Distancia mínima entre el convertidor, el protector y las piezas vecinas | Determina el grosor admisible, el espacio de aire y el método de sujeción. |
| Condición térmica | Condición normal de operación, condición máxima, ciclo de trabajo y cualquier temperatura medida | Apoya la selección de materiales y aislamiento. |
| Entorno | Bajos, compartimento del motor, todoterreno, marino, vehículo comercial, motor estacionario u otras condiciones de servicio | Influye en la resistencia a la corrosión, la protección contra la abrasión y la selección de la superficie exterior. |
| Método de montaje | Soportes existentes, espárragos, orificios, abrazaderas, bridas, correas, resortes o nueva propuesta de montaje | Controla la repetibilidad de la instalación y el rendimiento frente a vibraciones. |
| Requisito de servicio | Instalación permanente, extracción ocasional o inspección frecuente | Ayuda a determinar si es apropiada una construcción rígida, flexible o desmontable. |
| Cantidad | Cantidad de prototipos, primer pedido de producción y uso anual estimado | Afecta al herramental, la ruta de fabricación, el embalaje y el costo unitario. |
| Documentación | Plano, informe de inspección, declaración de materiales, requisitos de etiquetado, trazabilidad o embalaje | Permite al proveedor cotizar el programa completo en lugar de solo la pieza física. |
A menudo se selecciona un protector de metal conformado cuando la pieza necesita una forma definida, puntos de montaje estables y un espacio de aire controlado. Según el proyecto, puede estar hecho de aluminio, acero inoxidable o una aleación de mayor rendimiento. El gofrado, las nervaduras, los pliegues y los bordes conformados pueden mejorar la rigidez sin depender únicamente de un material más grueso.
Esta construcción es adecuada cuando:
Un protector conformado no debe especificarse únicamente por su aleación. El plano también debe definir el espesor del material, el patrón de repujado o nervaduras, la altura conformada, la ubicación de los orificios, la condición de los bordes, la interfaz de montaje y cualquier capa de aislamiento adherida a la carcasa metálica.

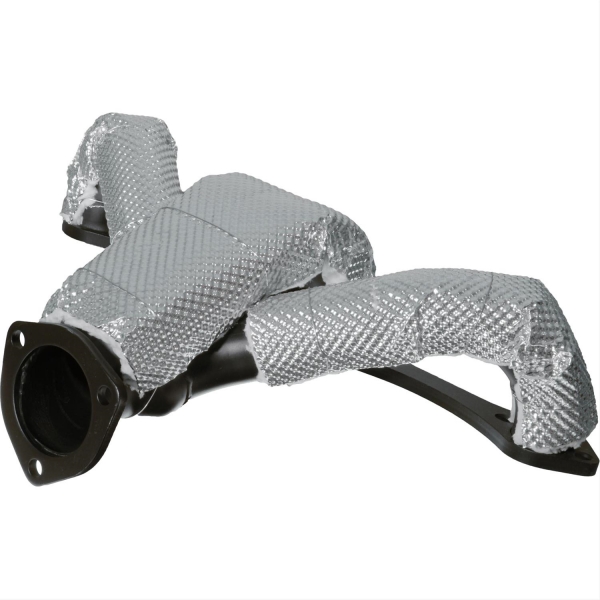

Un protector térmico multicapa flexible puede adaptarse a diversas formas de convertidor sin requerir una carcasa completamente troquelada. Puede combinar una superficie exterior metálica o aluminizada, una capa de aislamiento y una construcción interior resistente al calor. Las bridas de acero inoxidable, las abrazaderas u otra sujeción mecánica pueden mantener el protector en su posición.
Este enfoque es útil para:
Flexible no significa indefinido. La pieza terminada aún necesita dimensiones controladas, aberturas reforzadas, un acabado seguro de los bordes y un diseño de fijación que evite el movimiento hacia sensores, soldaduras o componentes adyacentes.
Una manta desmontable coloca más aislamiento cerca de la fuente de calor y puede moldearse alrededor de una carcasa irregular. Puede ser adecuada donde se requiere contención de calor localizada y donde la manta debe retirarse para servicio.
Consulte la Manta térmica para convertidor catalítico con aislamiento térmico para este tipo de construcción.
La decisión de aislar estrechamente un convertidor catalítico debe tomarse en función del diseño real del sistema de escape. Deben considerarse la cobertura, la ventilación, las ubicaciones de los sensores, la durabilidad del convertidor y los requisitos térmicos del fabricante del vehículo. Una manta no debe tratarse como un sustituto universal para cada protector metálico original.
Un protector híbrido combina una superficie metálica conformada o semirrígida con una capa de aislamiento. El metal proporciona forma, protección ambiental y estabilidad de montaje, mientras que el aislamiento reduce la transferencia de calor a través del conjunto.
Este formato es útil cuando una capa metálica delgada no proporciona suficiente control térmico, pero una manta textil gruesa consumiría demasiado espacio o no cumpliría con los requisitos de montaje.
Un protector térmico del convertidor catalítico no necesita cubrir automáticamente todo el convertidor. En muchos sistemas, la prioridad es interrumpir la trayectoria de radiación hacia un componente específico. La cobertura direccional puede proteger el piso del vehículo, el sistema de aceite, el arnés eléctrico o la línea de fluidos, dejando otras áreas abiertas.
La cobertura debe definirse en el plano o marcarse en fotografías. Identifique:
Para ver un ejemplo específico de un vehículo, consulte el 2014–2019 Corvette C7 Catalytic Converter Heat Shield. Un proyecto específico para un modelo requiere un control dimensional diferente al de un protector universal ampliamente compatible.
Es más útil asignar una función a cada capa que solicitar un único nombre de material para toda la pieza. Un protector térmico multicapa puede requerir materiales separados para la cara caliente, el núcleo de aislamiento, la superficie exterior, el refuerzo de los bordes y los elementos de fijación.
| Parte del protector | Opciones de materiales típicas | Factores de selección |
|---|---|---|
| Carcasa exterior rígida | Aluminio, aluminio grabado en relieve, acero inoxidable, acero inoxidable grabado en relieve, aleación de níquel | Peso, exposición a la corrosión, rigidez, método de conformado, temperatura de servicio y costo. |
| Superficie exterior reflectante | Papel de aluminio, tejido aluminizado o laminado metálico | Dirección del calor radiante, exposición ambiental, flexibilidad y durabilidad superficial. |
| Capa de aislamiento | Fibra de vidrio, fibra de alta sílice u otro aislamiento de alta temperatura | Espesor requerido, compresión, exposición térmica, flexibilidad y manipulación. |
| Capa de cara caliente | Malla de acero inoxidable, tejido resistente al calor o revestimiento metálico | Exposición directa, abrasión, contaminación y fijación al conjunto de aislamiento. |
| Refuerzo de bordes y aberturas | Borde de metal doblado, cinta de alta temperatura cosida, ojal, anillo o parche reforzado | Resistencia al corte, carga de instalación y servicio repetido. |
| Sistema de sujeción | Bridas, abrazaderas, correas, resortes, pernos, espárragos o soportes de acero inoxidable | Vibración, tiempo de instalación, requisito de extracción y puntos de montaje disponibles. |
La capacidad de temperatura es solo una parte de la decisión. El material también debe soportar el ciclo térmico, la vibración, la humedad, la contaminación de la carretera y las fuerzas introducidas durante la instalación.
Un protector térmico separado normalmente se basa en un espacio controlado entre el componente caliente y el protector. Ese espacio interrumpe la conducción directa y puede mejorar el rendimiento de una barrera metálica reflectante. El diseño de montaje debe mantener el espacio después de repetidos ciclos de calentamiento, enfriamiento y vibración.
Un protector flexible de contacto o de ajuste ceñido funciona de manera diferente. Utiliza aislamiento para retrasar la transferencia de calor y puede envolver parte del cuerpo del convertidor. La construcción debe permanecer estable sin deslizarse, abrirse en la costura ni concentrar carga en los sensores y el cableado.
La RFQ debe indicar si el protector propuesto es:
Sin esta información, las cotizaciones basadas en las mismas dimensiones externas pueden describir productos completamente diferentes.
Muchos problemas en los protectores térmicos comienzan en la interfaz de montaje en lugar de en el material aislante. Un protector que se mueve, traquetea o gira puede perder cobertura y entrar en contacto con componentes cercanos.
Revise los siguientes puntos durante el diseño:
Para un programa de piezas de repuesto, el método de instalación debe ser comprensible sin herramientas de fábrica. Para una línea de montaje de OEM, la prioridad puede ser el tiempo de ciclo, las características poka-yoke, el par de apriete controlado de los sujetadores y la orientación constante de las piezas.
BSTFLEX puede revisar proyectos a partir del plano de un cliente, geometría CAD, boceto dimensional, fotografías marcadas o una muestra física propiedad del cliente. El mejor formato de inicio depende de la madurez del proyecto.
Un plano controlado es la base preferida para la producción repetitiva. Debe identificar las dimensiones críticas, las referencias, la ubicación de los orificios, la pila de materiales, el grosor, las tolerancias, el tratamiento de los bordes y el nivel de revisión.
Los datos CAD son útiles para protectores metálicos moldeados y conjuntos estrechamente empaquetados. Incluya los componentes circundantes o un volumen de envolvente libre cuando sea posible. Un modelo de convertidor por sí solo no muestra el piso, el cableado, los soportes y otras piezas que definen el espacio disponible.
Una muestra puede establecer la geometría básica, pero debe ir acompañada de información sobre la aplicación. Una pieza usada puede estar distorsionada, contaminada o alterada por el uso. El proyecto debe distinguir entre las dimensiones copiadas de la muestra y las dimensiones que deben corregirse para la producción.
Para una evaluación inicial, proporcione fotografías desde varios ángulos con una referencia de escala o dimensión. Marque la fuente de calor, la pieza protegida, los puntos de montaje propuestos y las zonas restringidas. Este método puede respaldar una recomendación inicial, pero aún se necesita un plano controlado o una muestra aprobada antes de la producción repetida.
Para obtener más información sobre el soporte de procesamiento y envasado disponible, consulte BSTFLEX Custom Capabilities.
Un prototipo debe responder a algo más que a la pregunta: «¿Encaja?». La revisión de la muestra debe confirmar si la pieza se puede instalar de manera constante y si permanece en la posición prevista durante el funcionamiento.
Un plan de aprobación práctico puede incluir:
El rendimiento térmico debe evaluarse en el conjunto instalado. Las hojas de datos de materiales son útiles para la selección preliminar, pero no reemplazan las mediciones en el vehículo o sistema de escape real.
| Área de inspección | Método de control típico |
|---|---|
| Dimensionesgenerales | Comprobar con el plano aprobado, la plantilla o el dispositivo de inspección. |
| Orificios críticos y recortes | Verificar posición, tamaño y orientación respecto a las referencias definidas. |
| Construcción del material | Confirmar aleación, textil, aislamiento, secuencia de capas y grosor aprobado. |
| Forma moldeada | Utilizar un dispositivo de control, una muestra de acoplamiento o dimensiones de perfil definidas. |
| Acabado de bordes | Inspeccionar dobleces, ribetes, costuras y control de bordes afilados. |
| Sujeciones | Confirmar tipo, cantidad, longitud, fijación y herrajes de instalación incluidos. |
| Mano de obra | Inspeccionar en busca de desgarros, fibras sueltas, costuras abiertas, delaminación, distorsión y contaminación. |
| Identificación | Verificar número de pieza, revisión, marca de lote y posición de la etiqueta cuando sea necesario. |
| Embalaje | Confirmar separación de piezas, protección contra deformaciones, cantidad contada y etiquetado del cliente. |
Los límites de aceptación deben acordarse antes de la producción. Los términos como "ajuste cercano" o "igual que la muestra" no son suficientes para dimensiones críticas. El plano aprobado, la muestra de referencia y el método de inspección deben identificar qué puede variar y qué debe permanecer controlado.
El formato comercial afecta al diseño y al embalaje del producto.
Los programas OEM normalmente requieren planos controlados, gestión de revisiones, materiales estables, inspección repetible y embalaje de producción. El uso anual y el calendario de lanzamiento deben incluirse en la fase de cotización.
Los programas de posventa pueden requerir una tolerancia dimensional más amplia, herrajes de instalación, instrucciones de montaje y embalaje para el comercio minorista. El proveedor necesita saber si el producto es específico para un vehículo o está destinado a ajustarse a una gama de convertidores.
Las aplicaciones de alto rendimiento suelen tener diseños de escape modificados y un espacio libre limitado. Las construcciones flexibles o de baja matricería pueden ser útiles durante el desarrollo, seguidas de un diseño más controlado una vez que se confirma el ajuste.
Los distribuidores pueden requerir etiquetas personalizadas, embalaje neutro, información de códigos de barras, hojas de instrucciones y cantidades por paquete adecuadas para la manipulación en almacén. Estos requisitos deben cotizarse junto con la pieza en lugar de añadirse después de la aprobación de la muestra.
Envíe la siguiente información para obtener una cotización más precisa:
Cuando el diseño aún no sea definitivo, envíe los datos de la aplicación en lugar de seleccionar un material únicamente por su clasificación de temperatura. BSTFLEX puede comparar construcciones rígidas, flexibles y aislantes con el espacio disponible y los requisitos de producción.
Envíe la aplicación, las dimensiones o el dibujo del convertidor, el espacio libre circundante, los componentes protegidos, las condiciones térmicas, la cobertura requerida, el método de montaje, la cantidad de prototipos y la previsión de producción. También son útiles las fotografías con zonas calientes marcadas y áreas restringidas.
Sí. Se puede utilizar una muestra propiedad del cliente como referencia de desarrollo. La muestra debe ir acompañada de información de ajuste y de cualquier dimensión que deba corregirse o controlarse. Se debe establecer un plano aprobado o una muestra de referencia (golden sample) antes de la producción en serie.
Un protector universal está diseñado para adaptarse a una variedad de dimensiones de convertidores y normalmente se ajusta durante la instalación. Un protector térmico OEM se desarrolla en torno a un vehículo o conjunto de escape definido y utiliza geometría controlada, puntos de montaje y especificaciones de producción.
No necesariamente. La cobertura debe seguir el objetivo térmico. Un protector direccional puede proteger el suelo, el cableado o las líneas de fluidos sin envolver completamente el convertidor. Una cobertura total o cercana requiere la revisión del convertidor, los sensores, la ventilación y los requisitos del sistema de escape.
No existe un único material para todos los proyectos. El aluminio puede reducir el peso, el acero inoxidable ofrece resistencia y durabilidad ambiental, y las estructuras multicapa pueden añadir aislamiento. La elección correcta depende de la temperatura, el espacio libre, el montaje, la vibración, la exposición a la corrosión y el método de producción.
BSTFLEX ofrece protectores metálicos rígidos, protectores multicapa flexibles, construcciones con respaldo de aislamiento y mantas removibles para convertidores catalíticos. El formato recomendado depende de la geometría, el espacio disponible, los requisitos de servicio y el volumen de pedido.
Se pueden revisar las cantidades de prototipos y muestras antes de la producción repetida. La etapa de muestra debe confirmar el ajuste, la cobertura, la instalación, la retención de montaje y el rendimiento térmico en el ensamblaje real.
Sí. El etiquetado, el embalaje neutro, el embalaje de marca, los paquetes contados, los códigos de barras y la identificación del número de pieza del cliente se pueden revisar como parte de un programa de OEM o distribuidor.
Ningguo BST Thermal Products Co., Ltd. fabrica productos de protección térmica automotriz para programas de OEM, postventa y marca privada. Los proyectos se pueden revisar a partir de planos, datos CAD, dimensiones, fotografías o muestras propiedad del cliente.
Envíe la información de su proyecto a contactar a BSTFLEX. Incluya la geometría del convertidor, los componentes protegidos, el espacio libre disponible, la preferencia de montaje, la cantidad de muestras y el volumen de producción estimado para que la construcción y la cotización se puedan evaluar juntas.
