Un sistema de sujeción para mantas térmicas de turbo no es un accesorio que se elige después de haber diseñado el aislamiento. Los resortes, el alambre de atado, los anclajes y los bordes reforzados deben funcionar con el diseño de la manta, la geometría de la carcasa de la turbina y el espacio de instalación disponible.
BSTFLEX suministra mantas térmicas para turbo con sistemas de sujeción específicos para cada proyecto. Dependiendo del patrón y de las especificaciones del pedido, el cierre puede utilizar resortes de acero inoxidable, alambre de atado u otro método evaluado. La elección correcta es la que mantiene la manta aprobada en su posición sin obstruir el mecanismo de la válvula de descarga (wastegate), las conexiones del turbo o el acceso de servicio necesario.
Esta guía explica qué deben especificar los compradores al encargar herrajes de instalación para mantas térmicas de turbo, en qué se diferencian los resortes del alambre de atado y qué se debe comprobar durante la aprobación de la muestra. Para ver la gama completa de materiales y tamaños, revise la gama de mantas con escudo térmico para turbo BSTFLEX.

El resorte o alambre visible es solo una parte del sistema de fijación. Una especificación de compra completa debe identificar los herrajes, los puntos donde se conectan a la manta y la estructura que soporta la carga de sujeción.
| Componente | Función | Lo que el comprador debe confirmar |
|---|---|---|
| Anclajes de lazada o puntos de fijación | Proporcione las ubicaciones donde los resortes o el alambre se conectan a la manta. | Cantidad, posición, material, forma y relación con el patrón de manta aprobado. |
| Resortes de acero inoxidable | Conectan puntos de fijación opuestos al tiempo que permiten una cantidad definida de extensión. | Longitud del resorte, intervalo de fijación, cantidad, material y si los resortes se entregan instalados o sueltos. |
| Alambre de lazada | Crea un cierre flexible entre los puntos de fijación y se puede enrutar para adaptarse a la instalación aprobada. | Material del alambre, diámetro, longitud suministrada, número de piezas y ruta de atado prevista. |
| Borde reforzado o área de anclaje | Ayuda a transferir la carga de sujeción a la construcción de la manta. | Material del borde, costura, refuerzo de anclaje y cualquier área que no deba estirarse ni doblarse. |
| Instrucciones de instalación | Definen la orientación, la ruta de los elementos de fijación, el método de apriete y los puntos de inspección para el patrón suministrado. | Instrucciones específicas del producto, diagramas, advertencias y cualquier herramienta requerida. |
| Herrajes de repuesto | Apoya los requisitos de instalación, reemplazo o servicio de campo. | Si se requieren repuestos, la cantidad por kit y cómo se identifican las piezas de repuesto. |
Una manta puede incluir físicamente anclajes, pero aun así requerir un paquete de herrajes separado. La cotización y la especificación de embalaje deben indicar exactamente qué se incluye con cada unidad.
Los muelles y el alambre se pueden utilizar para retener una manta térmica, pero no crean el mismo método de instalación. Ninguna de las dos opciones es automáticamente correcta para todas las carcasas.
| Punto de selección | Muelles de acero inoxidable | Alambre de atado de acero inoxidable |
|---|---|---|
| Método de cierre | Un muelle conecta dos puntos de anclaje definidos a través de un tramo aprobado. | El alambre se pasa a través o alrededor de los puntos de fijación especificados y se asegura según el método de instalación. |
| Ajuste | La regulación se determina principalmente mediante la longitud del resorte, la extensión y la posición del anclaje. | El instalador puede controlar el recorrido y la longitud final asegurada dentro de los límites del patrón aprobado. |
| Requisito de acceso | El instalador necesita espacio para alcanzar ambos anclajes y enganchar el resorte. | El instalador necesita suficiente acceso para guiar, tensar y asegurar el cable sin entrar en contacto incorrecto con componentes móviles o del lado caliente. |
| Planificación del mantenimiento | Los resortes pueden ser convenientes cuando la manta y los elementos de fijación aprobados están destinados a su extracción, inspección y reinstalación. | Se puede seleccionar el cable cuando se requiere una ruta de atado compacta o específica para la instalación. |
| Especificación del kit | Se deben definir la cantidad, la longitud libre y el resorte correcto para el vano de fijación. | Se deben definir el material, el diámetro, la longitud suministrada y las instrucciones de corte o atado. |
| Principal riesgo si se especifica mal | Un vano incorrecto puede dejar la manta suelta o ejercer una carga excesiva sobre los anclajes. | Un recorrido incorrecto o un apriete excesivo pueden deformar la manta, dañar la zona de los anclajes o interferir con las piezas cercanas. |
Se debe analizar la frecuencia de extracción prevista antes de elegir los elementos de fijación. Un cierre por resorte no significa automáticamente que todas las mantas se puedan retirar y reutilizar indefinidamente. El estado del aislamiento, las costuras, la cubierta exterior y los puntos de fijación debe evaluarse igualmente después de los ciclos térmicos.
Las ubicaciones de los anclajes deben desarrollarse junto con el patrón de la manta. Determinan dónde se aplica la fuerza de cierre y si el instalador puede alcanzar los herrajes una vez que la manta está colocada alrededor de la carcasa de la turbina.
Para una manta térmica estándar o personalizada, confirme:
No existe un número universal de anclajes para cada manta térmica de turbo T3, T4, T6 o específica de un modelo. El número y la posición requeridos dependen de la forma de la carcasa, la construcción de la manta y el método de fijación. Añadir más anclajes no mejora automáticamente el ajuste si el patrón en sí es incorrecto.

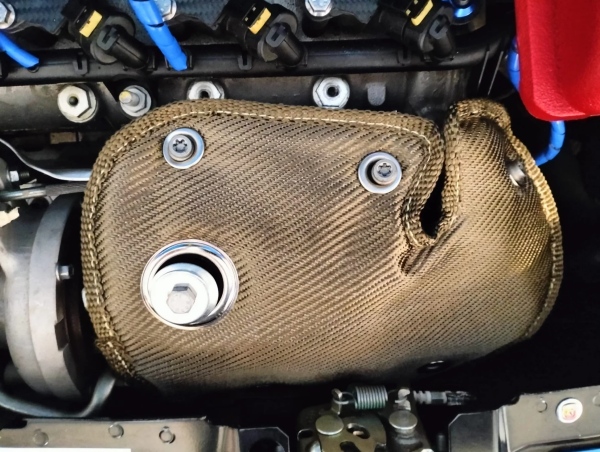

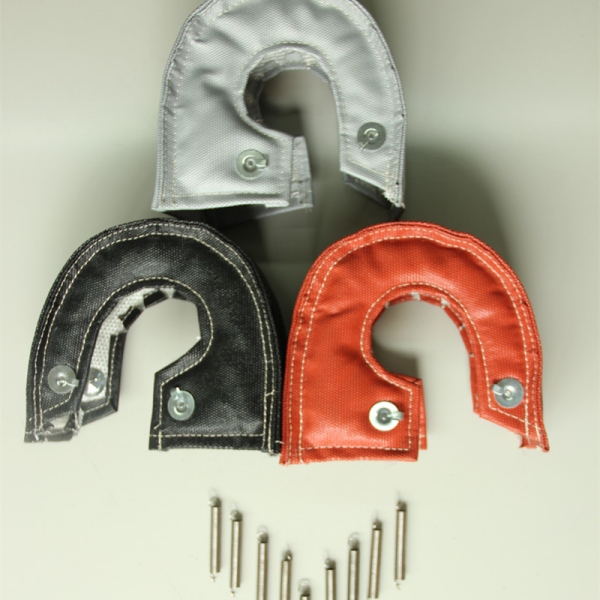

Los muelles se pueden considerar cuando el patrón de la manta proporciona puntos de fijación opuestos definidos y suficiente acceso para la instalación. Pueden hacer que el juego de tornillería suministrado sea fácil de identificar y simplificar una instalación repetida cuando se utilizan la misma carcasa aprobada, revisión de la manta y especificación de los muelles.
Antes de seleccionar los muelles, compruebe:
No seleccione un muelle más largo o más fuerte simplemente para forzar una manta inadecuada alrededor de la carcasa. El herraje debe asegurar un patrón correctamente ajustado, no compensar dimensiones incorrectas.
El hilo de atado puede proporcionar una ruta flexible entre los puntos de fijación cuando la instalación aprobada requiere un cierre compacto o un recorrido particular alrededor de la carcasa. La especificación del hilo debe suministrarse con la manta en lugar de dejarse como una compra indefinida en el mercado.
Una instalación basada en hilo debe identificar:
El cable doméstico de uso general no debe sustituirse por el hilo de atado especificado para la manta térmica del turbocompresor. El hilo seleccionado debe ser adecuado para la temperatura, el entorno y la exigencia mecánica de la instalación aprobada.
Una manta que no pueda alcanzar sus puntos de fijación opuestos sin una fuerza excesiva puede tener una orientación incorrecta, un patrón incorrecto o un espacio libre insuficiente. Tirar con más fuerza de los resortes o del hilo puede deformar las costuras, el ribete de los bordes y las zonas de anclaje sin corregir el problema de ajuste subyacente.
Durante una prueba de ajuste en frío:
Si los elementos de sujeción no se pueden instalar como se especifica, fotografíe la interferencia y marque el área afectada. Solicite una revisión de ajuste en lugar de cortar la manta térmica, reubicar los anclajes o sustituir los elementos de sujeción sin aprobación.

Un turbocompresor con válvula de descarga interna requiere especial atención porque el actuador y el varillaje deben conservar su movimiento requerido. El borde de la manta térmica, el anclaje, el resorte y el alambre de sujeción deben mantenerse alejados del mecanismo en movimiento.
El paquete de compra o de muestra debe incluir fotografías que muestren:
No asuma que una manta térmica descrita como T3 o T4 tiene automáticamente la holgura correcta para la válvula de descarga interna. La disposición de la carcasa y del actuador debe confirmarse para el turbocompresor real.

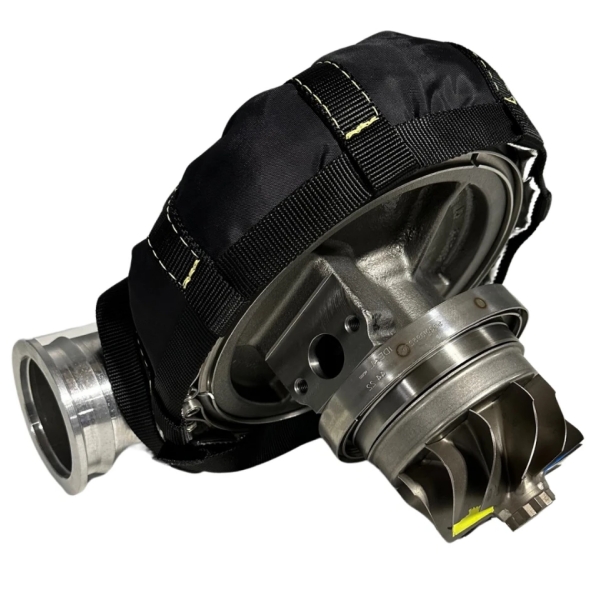

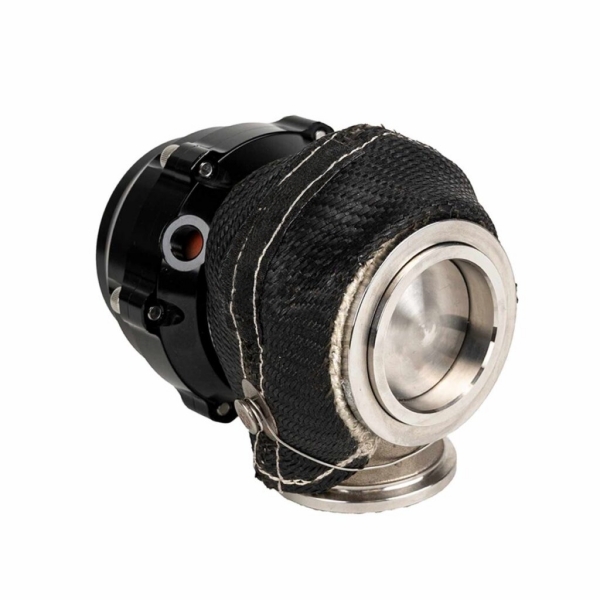

Una disposición con válvula de descarga externa elimina algunos de los problemas de holgura del actuador interno, pero la instalación aún necesita una ruta de cierre definida. Las tuberías de la válvula de descarga cercanas, las ramificaciones del colector, las abrazaderas de banda V y los elementos de fijación de mantenimiento pueden restringir el acceso a los accesorios de la manta térmica.
Para turbocompresores con banda V y carcasa dividida, identifique qué abrazaderas, pernos y conexiones deben permanecer accesibles. Un resorte o alambre que cruce un punto de servicio requerido puede convertir una simple inspección en un trabajo de desmontaje mayor.
Envíe fotografías de la instalación en lugar de una imagen de producto que solo muestre el turbocompresor. Los componentes circundantes determinan si se puede alcanzar e inspeccionar la fijación propuesta.

El acero inoxidable se especifica comúnmente para los resortes, alambres y anclajes de las mantas térmicas para turbocompresores, pero el grado exacto, el diámetro y la construcción deben confirmarse para el pedido. El uso de accesorios de acero inoxidable no establece la clasificación de temperatura de la manta completa.
El conjunto terminado también incluye:
Cada componente ocupa una posición diferente y experimenta una combinación diferente de temperatura, vibración y carga mecánica. Los datos de material para un solo resorte o alambre no deben presentarse como la clasificación de rendimiento de la cobija térmica para turbocompresor completa.
Para la selección de la cubierta exterior, consulte materiales y temperatura de cobijas térmicas para turbocompresor recubiertas de silicona. El mismo principio se aplica a las versiones de tela de titanio, carbono y aluminizada: el nombre exterior no es una especificación de ensamblaje completa.
Siga siempre las instrucciones suministradas para la cobija específica. Los siguientes puntos de revisión ayudan a los compradores a preparar un plan de instalación y aceptación; no reemplazan las instrucciones específicas del producto.
El sistema de sujeción debe incluirse en la inspección rutinaria de la cobija. El intervalo correcto depende del equipo, la tarea operativa y los requisitos de mantenimiento.
Compruebe si hay:
No reutilice tornillería dañada simplemente porque todavía se pueda fijar. La tornillería de repuesto debe coincidir con la especificación aprobada. Si la cobija misma se ha vuelto quebradiza, desgarrada, contaminada o distorsionada, reemplazar solo el resorte o el alambre puede no restaurar el ensamblaje a una condición aceptable.
Para pedidos de distribuidores, marcas blancas u OEM, los componentes de sujeción se pueden suministrar como parte de un kit de ajuste de cobija térmica para turbocompresor. La especificación comercial debe coincidir con la especificación técnica.
| Artículo del kit | Detalles a definir |
|---|---|
| Manta | Referencia del patrón, revisión, cubierta exterior, construcción del aislamiento, acabado de los bordes y disposición de los anclajes. |
| Resortes | Cantidad, dimensiones, material, referencia de la pieza de repuesto y si se incluyen repuestos. |
| Alambre de atado | Material, diámetro, longitud total, longitudes precortadas y cantidad. |
| Instrucciones | Idioma, diagrama de instalación, ruta de los elementos de fijación, advertencias e información de inspección. |
| Embalaje | Elementos de fijación instalados, en una bolsa con la manta o empaquetados en un compartimento separado y etiquetado. |
| Identificación | Número de pieza de la manta, referencia del kit de fijación, revisión, código de barras o etiqueta del cliente. |
| Repuestos | Si los resortes de repuesto, el alambre o los componentes de anclaje se suministran por separado. |
No permita que una bolsa de tornillería sin marcar sirva para varios patrones de mantas a menos que los componentes sean genuinamente intercambiables y las instrucciones de instalación aclaren la asignación.
La aprobación de la muestra debe incluir el cierre y los herrajes, no solo el cuerpo de la manta cosida.
Aprobación de ajuste: Confirme que la manta cubre el área de alojamiento prevista y que los herrajes se pueden instalar utilizando un acceso normal.
Aprobación de movimiento: Confirme el espacio libre alrededor del actuador de la válvula de descarga, el varillaje y cualquier otro componente móvil.
Aprobación de herrajes: Registre la especificación del resorte o alambre, la cantidad, el recorrido y los puntos de fijación finales.
Aprobación de servicio: Confirme qué componentes permanecen accesibles y si la manta está diseñada para retirarse durante el servicio programado.
Aprobación de embalaje: Confirme que los herrajes y las instrucciones correctos se incluyan con cada manta.
Para proyectos basados en planos y de marca blanca, revise el proceso de fabricación de mantas térmicas personalizadas y OEM de BSTFLEX.
| Campo de RFQ | Información a proporcionar |
|---|---|
| Identificación del turbocompresor | Fabricante, modelo, número de pieza y detalles de la carcasa de la turbina. |
| Patrón de la manta | Referencia estándar, dibujo, muestra o patrón personalizado solicitado. |
| Disposición de la válvula de descarga | Interna o externa, incluidas las fotografías del actuador y el varillaje. |
| Fijación preferida | Muelles, alambre de atado o solicitud de recomendación a BSTFLEX tras la revisión. |
| Acceso para la instalación | Espacio disponible, puntos de servicio y componentes que el herraje debe evitar. |
| Requisito de extracción | Frecuencia de inspección o servicio prevista y si se requiere reinstalación. |
| Embalaje del herraje | Instalado, suelto, en bolsas individuales, cantidad de repuesto y etiquetado. |
| Información de pedido | Cantidad de muestra, pedido inicial, demanda recurrente y requisitos de marca blanca. |
No en todas las instalaciones. Los muelles funcionan bien cuando la manta tiene puntos de anclaje opuestos definidos y la instalación proporciona un tramo de fijación adecuado. El alambre puede ofrecer un método de recorrido más flexible. El patrón, el acceso, los requisitos de servicio y las instrucciones suministradas deben determinar la elección.
La cantidad depende del patrón específico. No asuma que todas las mantas T3, T4 o T6 utilizan el mismo número. Confirme la disposición de anclaje aprobada y la lista de herrajes para el producto real.
Utilice el alambre de atado especificado o suministrado para el producto. Es posible que el alambre no especificado no tenga el material, diámetro o idoneidad requeridos para la temperatura y el entorno mecánico.
La reutilización depende del estado del muelle, el estado de la manta y las instrucciones del producto. Un muelle que esté deformado, corroído, dañado o que ya no sujete correctamente la manta aprobada no debe reutilizarse.
Sí, siempre que ambos métodos sean compatibles con el patrón de manta aprobado. Indique las opciones de kit requeridas, las cantidades y el embalaje para que cada configuración pueda revisarse y cotizarse claramente.
Una fuerza de fijación excesiva no crea una mayor clasificación de aislamiento. El herraje debe mantener la manta correctamente ajustada en su lugar sin dañar su construcción ni interferir con el turbocompresor.
Envíe el modelo de turbocompresor, las dimensiones de la carcasa de la turbina, las fotografías de la instalación y la construcción de manta preferida. Marque el mecanismo de la válvula de descarga, la ruta de los herrajes disponible y los puntos de servicio que deben permanecer accesibles.
Para un programa de pedidos repetitivos o de marca blanca, proporcione también el kit de muelles o alambre requerido, la cantidad de repuesto, las instrucciones de instalación, las etiquetas y el formato de embalaje. BSTFLEX puede revisar las disposiciones de fijación estándar y personalizadas junto con las construcciones de mantas térmicas para turbo de titanio, carbono, tejido aluminizado y recubiertas de silicona.
