La clasificación de temperatura del aislamiento del escape de un calefactor diésel no es la temperatura que se puede esperar en el exterior de la funda instalada.Un material puede tolerar su exposición al calor especificada mientras que el ensamblaje terminado sigue estando demasiado caliente para el contacto con personas, cableado, molduras u otros componentes sensibles a la temperatura.
Para los fabricantes de kits de calefacción, los transformadores de vehículos y los instaladores náuticos, esta distinción cambia la pregunta de compra. En lugar de preguntar únicamente cuánto calor puede soportar el aislamiento, pregunte qué temperaturas debe mantener el ensamblaje instalado, dónde se medirán esas temperaturas y bajo qué condiciones de funcionamiento.
Esta guía se centra en la interpretación de las clasificaciones y la especificación de controles térmicos para el aislamiento térmico del escape de calefactores diésel y fundas aislantes. Para una selección más amplia de protección deslizable, cosida y recubierta, consulte la guía de aislamiento para escapes de calentadores diésel.
Identifique a qué temperatura se refiere la especificación
Un sistema de escape tiene varias ubicaciones de temperatura. Un valor registrado dentro del flujo de gases de escape no se puede utilizar como si fuera la temperatura de la pared de la tubería, de la superficie del aislamiento o de un panel adyacente. Cada ubicación responde a una pregunta de ingeniería diferente.
| Temperatura | Lo que describe | Lo que ayuda a establecer |
|---|---|---|
| Temperatura de los gases de escape | El gas que fluye dentro del tubo de escape metálico. | Las condiciones térmicas generadas por el calentador; no es una medición directa del exterior de la funda. |
| Temperatura de la pared de la tubería | La superficie metálica debajo del aislamiento en una posición definida. | La exposición local experimentada por el aislamiento en la interfaz de la tubería. |
| Temperatura de la superficie exterior del revestimiento | El exterior expuesto de la funda o cubierta instalada. | La condición superficial relevante para el riesgo de contacto y la transferencia de calor circundante. |
| Temperatura del componente cercano | Una ubicación seleccionada en el cableado, moldura, un panel u otro componente protegido. | Si dicho componente permanece dentro de sus propias condiciones de servicio permitidas. |
| Temperatura ambiente local | El aire circundante en una posición documentada, lejos del contacto directo con partes calientes. | El entorno en el que se obtuvieron las demás lecturas. |
Especifique la posición de medición así como la temperatura. Una lectura tomada junto a una conexión metálica expuesta no debe compararse con una lectura tomada en el medio de una sección recta completamente cubierta.
Separar las clasificaciones continuas de la exposición a corto plazo
Una clasificación de temperatura continua se refiere a la exposición sostenida bajo la especificación de material indicada. Una clasificación máxima o intermitente se refiere a un período de exposición limitado. Ninguna de las dos debe interpretarse sin la duración, las condiciones de prueba y los criterios de aceptación que la respaldan.
Pregunte qué propiedades deben seguir siendo aceptables después del calentamiento. La integridad visual, la flexibilidad, la estabilidad dimensional y la capacidad de retener la cobertura son requisitos diferentes. Una muestra que no se ha quemado visiblemente no ha demostrado necesariamente un rendimiento de servicio a largo plazo adecuado.

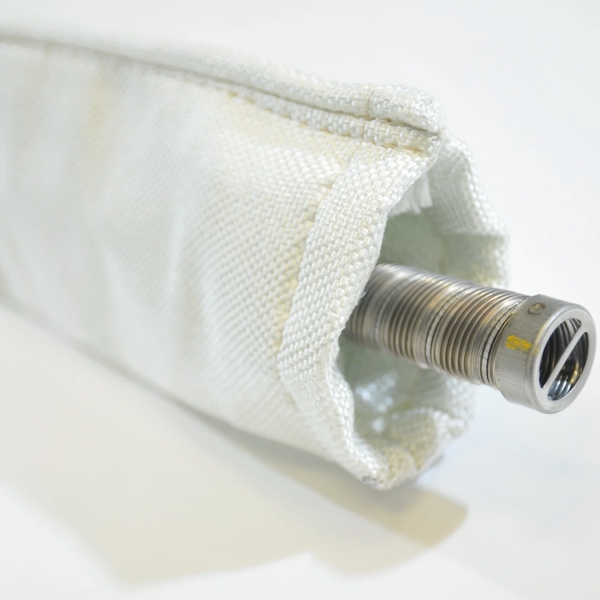

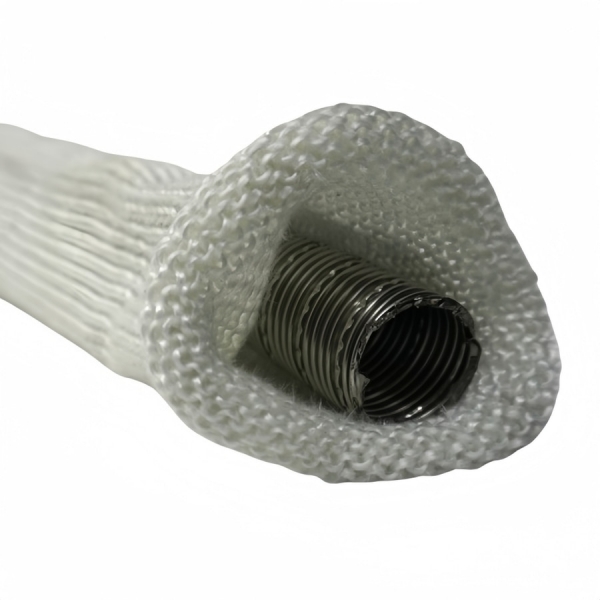

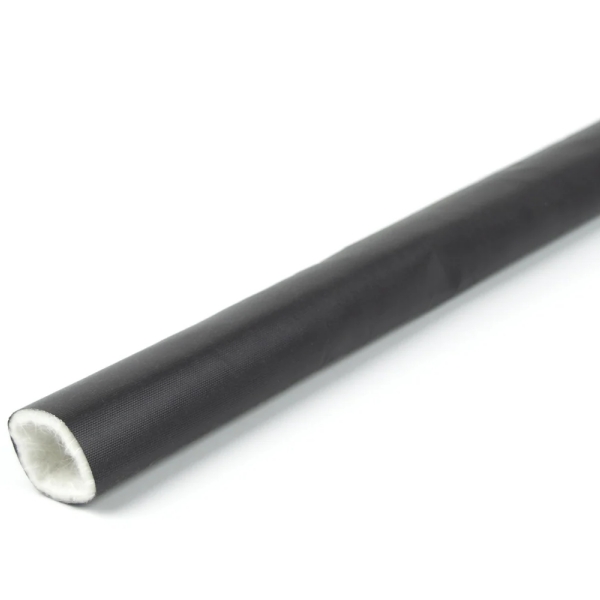

El BSTFLEX Diesel Heater Exhaust Insulation Lagging utiliza una construcción de fibra de vidrio E tricotada. Para una especificación de producción, confirme el grado de funda seleccionado y sus límites de exposición documentados en lugar de aplicar un valor genérico de temperatura de la fibra de vidrio a cada producto terminado.

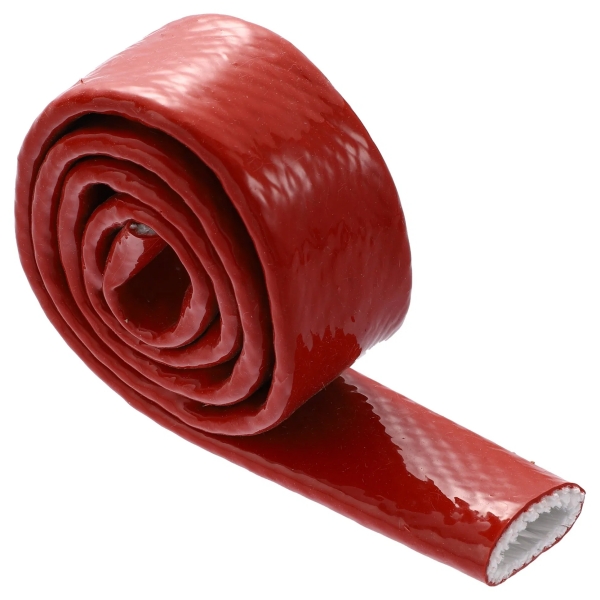

Cuando un ensamblaje incluye un revestimiento, camisa exterior, costuras o componentes de retención, evalúe esos materiales a sus propias temperaturas locales. Una clasificación para la fibra base no califica automáticamente al ensamblaje completo.
Por qué la misma funda puede dar diferentes temperaturas superficiales
Una designación de material no describe toda la ruta de transferencia de calor. Dos instalaciones que utilizan la misma funda de escape de fibra de vidrio pueden diferir en la entrada de calor, la cobertura, el flujo de aire circundante y la temperatura del recinto.
Espesor instalado y cobertura
Registre el estado de la funda después del montaje. El estiramiento, la compresión local, las holguras o la formación de pliegues pueden alterar la ruta térmica. El espesor nominal de pared por sí solo no describe todas las posiciones alrededor de una curva o soporte.
Temperatura de la tubería y ciclo de funcionamiento
Compare condiciones equivalentes de funcionamiento del calefactor. Una lectura obtenida durante el calentamiento no debe presentarse como si describiera el funcionamiento sostenido o la temperatura más alta alcanzada durante el ciclo completo.
Movimiento del aire y estado del recinto
Un banco de pruebas abierto y un compartimento de equipos cerrado tienen diferentes condiciones de disipación de calor. Documente la ventilación y la posición del panel de acceso sin obstruir el flujo de aire requerido del calefactor.
Conexiones metálicas locales
Los accesorios, soportes y transiciones sin cubrir pueden generar condiciones térmicas diferentes a las de la sección de tubería aislada. Evalúe la ruta ensamblada en lugar de seleccionar únicamente el punto de medición más frío.
Especifique el rendimiento del conjunto instalado, no solo la resistencia a la temperatura del material textil. Un registro de aceptación útil vincula la identidad del material, la geometría de instalación, las condiciones de funcionamiento y las temperaturas medidas.
Construya la verificación térmica en torno a la instalación real del calefactor
El siguiente es un marco propuesto para una comparación de OEM o un plan de calificación, no una norma de prueba universal. El fabricante del calefactor y el ingeniero de sistemas responsable deben aprobar las condiciones de funcionamiento, la disposición de los sensores y los límites de aceptación antes de realizar las pruebas.
| Variable de prueba | Registro o control | Motivo |
|---|---|---|
| Configuración del calefactor | Modelo del calefactor, ajustes relevantes y secuencia de funcionamiento. | Diferentes aportes de calor pueden oscurecer el efecto del aislamiento. |
| Conjunto de escape | Material de la tubería, geometría, conexiones, soportes y secciones cubiertas. | La comparación debe utilizar una instalación equivalente. |
| Muestra de aislamiento | Referencia del material, identificación del lote, cobertura instalada y método de sujeción. | El resultado debe ser trazable a la construcción probada. |
| Entorno | Temperatura ambiente local, ventilación y estado del recinto. | Los cambios en el entorno afectan la transferencia de calor. |
| Disposición de medición | Tipo de sensor, rango, método de fijación y posiciones de medición marcadas. | Los resultados deben describir ubicaciones y métodos comparables. |
| Duración de la prueba | Período de calentamiento, intervalo de observación, criterio de estabilidad acordado y observación de apagado cuando corresponda. | Una instantánea breve puede pasar por alto un máximo de temperatura posterior. |
| Criterios de aprobación | Límites de superficie y componentes específicos del proyecto, incluida la incertidumbre de medición. | Una lectura de temperatura no constituye una decisión de aprobado/no aprobado hasta que se definen los criterios. |
Utilice personal cualificado y una configuración de prueba controlada. No opere una instalación sin la protección requerida simplemente para obtener una comparación con tubería desnuda. Cuando el plan aprobado permita pruebas comparativas, cambie una variable definida a la vez y mantenga las demás condiciones constantes.
Tenga cuidado al medir superficies metálicas reflectantes
Los termómetros infrarrojos y las cámaras térmicas infieren la temperatura a partir de la radiación emitida. Las superficies brillantes de acero inoxidable y aluminio pueden producir lecturas engañosas cuando la emisividad y la radiación reflejada no se manejan correctamente. No se debe utilizar automáticamente el mismo ajuste del instrumento para metal desnudo, tejido de fibra de vidro y una cubierta exterior revestida.
Para las pruebas de aceptación, utilice un método de medición adecuado para la superficie real. Esto puede implicar sensores de contacto instalados correctamente o un método infrarrojo validado para dicha superficie y rango de temperatura. Registre los ajustes del instrumento, el tamaño del blanco y la distancia de medición cuando corresponda.
No coloque cinta aislante ordinaria ni un marcador adhesivo no cualificado en un tubo de escape caliente simplemente para crear un objetivo de medición. Cualquier tratamiento superficial o material de fijación debe estar homologado para su exposición local y no debe comprometer la instalación.
No convierta la clasificación de un material en una afirmación de que es seguro al tacto
Los equipos aislados aún pueden causar quemaduras por contacto. El riesgo de contacto depende de más de un valor de temperatura: el material de la superficie, la duración del contacto y la interacción prevista del usuario también importan. Que una funda permanezca intacta durante una exposición a alta temperatura no demuestra que su exterior sea seguro de manipular.
Cuando las personas puedan tocar la zona del escape durante el uso o el mantenimiento, defina el escenario de contacto y cualquier requisito de protección durante el diseño. No valide una superficie caliente tocándola. El acceso de mantenimiento debe seguir las instrucciones de apagado y enfriamiento del calefactor.
El límite de temperatura de un componente cercano es otro requisito independiente. La cubierta de un cable, un conector de plástico y un panel interior pueden tener condiciones admisibles diferentes; utilice las especificaciones de los componentes aplicables en lugar de un único límite general para todo el compartimento.
Redacte un requisito de aceptación que se pueda comprobar
Una consulta como «funda de escape de alta temperatura» identifica una familia de productos, pero no define un resultado térmico. Un requisito más útil describe tanto la idoneidad del material como las condiciones de funcionamiento previstas.
Ejemplo de redacción de especificación: El conjunto de aislamiento del escape debe evaluarse en el calefactor homologado y la configuración de escape aprobada. Registre las temperaturas de la interfaz de la tubería, la superficie exterior del aislamiento, el ambiente local y el componente adyacente designado a lo largo de la secuencia de funcionamiento acordada. Las temperaturas máximas medidas deberán cumplir con los límites específicos del proyecto tras tener en cuenta la incertidumbre de medición. Tras los ciclos térmicos acordados, inspeccione la cobertura, la retención y el estado físico. Registre la referencia del material probado, las dimensiones de instalación y cualquier desviación de la configuración aprobada.
El proyecto debe proporcionar los límites reales, el recuento de ciclos y la secuencia de funcionamiento. Esta redacción no implica que un producto BSTFLEX en particular ya haya superado la prueba de un cliente o cuente con una homologación de instalación específica.
Informe sobre la reducción de temperatura sin exagerar el resultado
Una afirmación como «reduce la temperatura en un 70 %» no tiene significado sin una referencia definida, una ubicación de medición y unas condiciones de prueba. Un porcentaje calculado directamente a partir de lecturas en Celsius es especialmente inadecuado como medida general de la eficacia del aislamiento porque el punto cero de Celsius no es una referencia térmica absoluta.
Prefiera un informe que muestre las temperaturas medidas, la diferencia entre lecturas comparables, las condiciones ambientales locales y la incertidumbre de la prueba. Indique si la comparación se refiere al exterior de la funda, a un panel cercano o a otro punto definido. No presente una reducción en un lugar como garantía para todos los componentes cercanos o todos los modos de funcionamiento del calefactor.
El rendimiento térmico no sustituye a la distancia de seguridad ni al sellado del escape
Siga los requisitos del fabricante del calefactor en cuanto a trazado del escape, separación, penetraciones, soportes y descarga. Una funda de aislamiento no permite automáticamente una menor distancia de separación, el contacto con líneas de combustible o cableado, ni el paso por un espacio que de otro modo no sería adecuado.
El tubo de escape metálico y las juntas homologadas contienen los gases de combustión. El revestimiento textil no es una reparación estanca a los gases y no debe utilizarse para cubrir una conexión con fugas en lugar de corregirla. La integridad de las juntas y la protección térmica requieren comprobaciones independientes.
Para instalaciones en embarcaciones, evalúe la disposición del escape marino especificada en lugar de tratar una funda como aprobación para su uso bajo cubierta. Mantenga operativos los drenajes, el acceso para inspección y las disposiciones de ventilación requeridos.
Vuelva a comprobar la funda después del ciclo térmico
Como parte propuesta de un plan de cualificación, compare la instalación antes y después de los ciclos de calentamiento acordados. Busque desplazamientos respecto a la sección protegida, tuberías expuestas, adelgazamiento en los soportes, bordes dañados o cambios que impidan que la funda permanezca en su posición prevista.
Registre la humedad, la contaminación por aceite u otra exposición de servicio por separado de las pruebas térmicas en seco. Un resultado de resistencia al calor no establece la resistencia a la intemperie, la resistencia a contaminantes ni la vida útil. Cuando esas condiciones importen, incluya pruebas de materiales adecuadas y una evaluación adicional en los requisitos del proyecto.
Obtenga el tubo y el revestimiento como componentes independientes

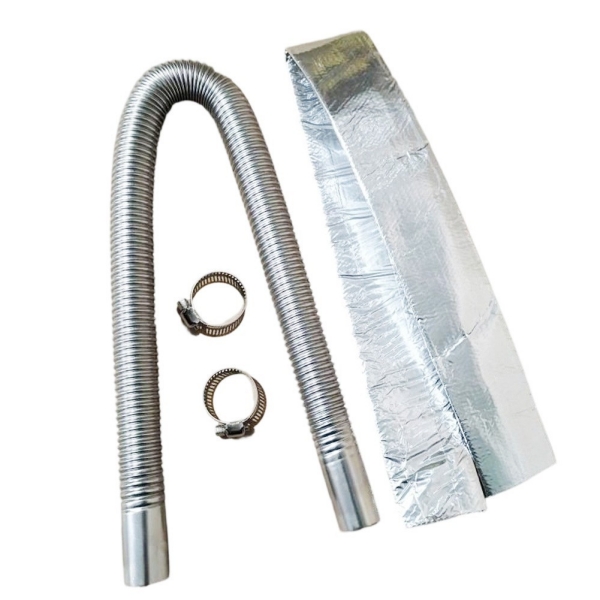

BSTFLEX enumera Flexible Stainless Steel Diesel Heater Exhaust Hose para el enrutamiento del escape y el producto de revestimiento de fibra de vidrio tejido separado para la protección térmica externa. Especifique ambos componentes para que la geometría de la tubería, el ajuste de la funda y el espacio de instalación disponible se puedan revisar conjuntamente.
La gama más amplia de heat protection tube and warm air ducting range también contiene productos para otras partes del sistema de calefacción. Mantenga las descripciones de los pedidos separadas: el aislamiento de conductos de aire caliente de la cabina y el aislamiento del escape de combustión no son intercambiables simplemente porque ambos se denominen aislamiento de calefactor.
Envíe las condiciones de funcionamiento con su consulta sobre el revestimiento del escape
Para una revisión del aislamiento del escape del calefactor, proporcione la identificación del calefactor, el diámetro exterior del tubo de escape, la longitud cubierta, las fotos de la instalación y la holgura disponible. Añada la temperatura conocida de la tubería o el requisito de exposición, el rango ambiental local, el ciclo de funcionamiento previsto y cualquier límite especificado para superficies accesibles o componentes cercanos.
Para el suministro a fabricantes de equipos originales (OEM), identifique la cantidad de muestra requerida, la cantidad de producción, el formato de embalaje y los documentos técnicos necesarios para su aprobación. Confirme la construcción propuesta y la evidencia disponible antes de publicar la especificación de producción.
Preguntas frecuentes: Clasificaciones de temperatura del aislamiento de escape del calefactor
¿Significa una clasificación de alta temperatura que una funda de escape es segura al tacto?
No. Una clasificación de exposición de materiales no indica la temperatura de la superficie exterior de la funda instalada. El riesgo de contacto debe evaluarse para la superficie real, las condiciones de funcionamiento y la duración probable del contacto.
¿Cuánto reducirá el revestimiento del escape del calefactor diésel la temperatura de la superficie?
No existe una única reducción que se aplique a todas las instalaciones. Depende de la temperatura de la tubería, el aislamiento instalado, la cobertura, el entorno y el lugar de medición. Solicite los resultados para un conjunto representativo y unas condiciones de prueba especificadas.
¿Puedo comparar metal desnudo y tubería aislada con los mismos ajustes de termómetro infrarrojo?
No sin comprobar el método de medición. El metal reflectante, la fibra de vidrio y las superficies recubiertas pueden tener diferentes características de emisividad. Utilice ajustes o mediciones por contacto validadas para la superficie que se está probando.
¿Qué debe incluir un informe de prueba de aislamiento de escape para OEM?
Incluya la referencia del material, la configuración del calefactor, la geometría de instalación, la secuencia de funcionamiento, las condiciones ambientales, las ubicaciones de los sensores, las temperaturas medidas, los límites de aceptación y los resultados de la inspección posterior a la prueba. Indique el método y la incertidumbre de medición.
