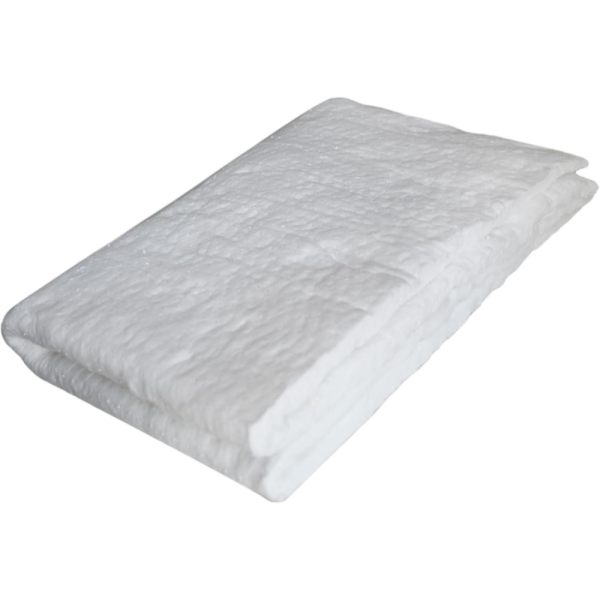

Esterilla de relleno de fibra de vidrio para silenciadores debe adquirirse basándose en algo más que en el simple grosor. Para la producción repetida de silenciadores de escape, el comprador también debe definir la construcción del material, la masa por unidad de área, las dimensiones de corte, la cantidad instalada y la forma en que cada pieza encaja alrededor del núcleo perforado.
Una esterilla de 10 mm de una especificación no equivale automáticamente a otra esterilla de 10 mm. Los dos materiales pueden contener diferentes cantidades de fibra de vidrio, utilizar diferentes aglutinantes o estructuras de fibra, y requerir diferentes áreas de corte para proporcionar el peso de llenado aprobado.
BSTFLEX suministra Fiberglass Exhaust Muffler Packing con dimensiones personalizables y también ofrece Fiberglass Exhaust Silencer Packing para el ensamblaje de silenciadores a base de esterillas y láminas. Esta guía se centra en convertir esos materiales en una especificación de compra y corte repetible para OEM.
El grosor es útil para comprobar el ajuste, pero no indica al departamento de compras cuánta fibra de vidrio hay presente en una lámina.
Para una especificación completa de esterilla de relleno de escape de fibra de vidrio, defina al menos:
Esto separa tres preguntas que a menudo se confunden: qué tan grueso es el material, cuánto material contiene un área determinada y cuánto material requiere el silenciador terminado.
Una esterilla de relleno para silenciador se puede describir mediante el grosor en milímetros y el peso por unidad de área en gramos por metro cuadrado. Estos valores están relacionados con la construcción del material, pero uno no se puede calcular de manera confiable a partir del otro sin información adicional.
| Especificación | Lo que describe | Por qué compras lo necesita |
|---|---|---|
| Grosor | La profundidad nominal de la esterilla bajo una condición de medición definida. | Ayuda a evaluar el ajuste inicial, el recuento de capas y el espacio libre disponible. |
| Peso por unidad de área | La masa de material por unidad de área, comúnmente expresada en g/m2. | Permite calcular el peso de una pieza cortada a partir de su área. |
| Dimensiones de la pieza | La anchura y la longitud útiles de un componente cortado. | Determina la cobertura y el área total suministrada. |
| Peso de la pieza | La masa de material contenida en un componente cortado. | Proporciona un valor medible de producción e inspección de recepción. |
| Densidad instalada | La masa de fibra aprobada dividida por el volumen neto asignado al empaque. | Ayuda a controlar la especificación completa del empaque instalado. |
No utilice el grosor nominal como sustituto del peso de relleno. Dos mantas pueden parecer igualmente gruesas cuando están relajadas pero contener diferentes cantidades de fibra de vidrio.
El material fibroso se puede comprimir fácilmente. Por lo tanto, una medición del grosor requiere una condición definida.
Pregunte si el valor se refiere a:
Estos valores no deben tratarse como intercambiables.
Para un plano de OEM, utilice la condición de medición acordada durante la aprobación de la muestra. Si un inspector de producción utiliza una fuerza de compresión diferente a la del proveedor, la misma alfombrilla aceptable puede producir un grosor medido diferente.
Cuando el material tiene un peso por unidad de área definido, el peso nominal del material en una pieza rectangular se puede calcular a partir de:
Peso de la pieza cortada = ancho × largo × peso por unidad de área.
Cuando el ancho y el largo se introducen en metros y el peso por unidad de área se expresa en g/m2, el resultado está en gramos.
Solo como ejemplo, supongamos que un material aprobado tiene:
El peso nominal de la pieza sería:
0.35 × 0.50 × 800 = 140 g.
Estos números son solo ejemplos de cálculo. No son especificaciones estándar de productos de BSTFLEX ni cantidades recomendadas de relleno para silenciadores.
Confirme también si el peso superficial cotizado se refiere únicamente a la fibra de vidrio o a la estera completa, incluidos el aglutinante, las costuras u otros componentes.
Un útil plano de custom cut muffler packing comienza con el ensamblaje interno en lugar del tamaño de la hoja de stock disponible.
Proporcione:
El patrón de corte debe mostrar cómo entra el material al silenciador y dónde se ubicará su costura o solape.
Para un diseño cilíndrico simple, puede bastar con una sola lámina rectangular. Para silenciadores ovalados, de núcleo descentrado o escalonados, varias piezas o un patrón de corte con forma pueden proporcionar un mejor control.
La disposición de las costuras afecta a la cantidad de material y al grosor local.
Una junta a tope coloca los dos bordes cortados juntos sin solape intencional. Un solape coloca una parte de la estera sobre otra, aumentando la cantidad de material en esa área local.
No deje esta decisión enteramente en manos del operario de montaje. Si se requiere solape, defina:
Una línea de producción no debe compensar una hoja corta aumentando el solape en otra parte ni compensar una hoja de gran tamaño retirando una tira no medida.
Algunos silenciadores se pueden empaquetar con una sola capa de estera. Otros pueden utilizar varias capas debido a la cantidad de material requerida, la geometría o la construcción de empaquetado aprobada.
Cuando se utiliza más de una capa, identifique cada pieza en el dibujo de corte. Una especificación como "dos capas de fibra de vidrio" está incompleta si las capas utilizan diferentes tamaños, posiciones de junta o materiales.
Por ejemplo, una instrucción de montaje puede identificar:
Mantenga estos pesos de componentes separados cuando sea posible. Eso hace que los cambios de ingeniería posteriores sean más fáciles de evaluar.
Una carcasa ovalada no requiere automáticamente relleno suelto. Aún se puede utilizar una estera de relleno para silenciador de fibra de vidrio si el patrón de corte y el método de instalación reproducen la distribución aprobada.
Para un núcleo descentrado, un lado de la cámara puede tener sustancialmente menos holgura radial que el otro. Por lo tanto, una envoltura uniforme alrededor del núcleo puede comprimirse de manera diferente después de la inserción.
Durante el desarrollo de muestras, inspeccione:
Si se necesitan piezas cortadas adicionales para rellenar regiones específicas, identifíquelas como piezas separadas en lugar de pedir a los operadores que añadan recortes aleatorios.
El corte de láminas genera recortes. Pertenecen a los cálculos de rendimiento de producción, pero no deben insertarse automáticamente en otro silenciador.
Separe:
el material comprado para el lote de producción
del
material aprobado para cada silenciador terminado.
Cuando los recortes sean reutilizables en un número de pieza secundario aprobado, documente ese plan de corte. De lo contrario, clasifíquelos de acuerdo con el procedimiento de chatarra o reciclaje acordado.
Añadir piezas pequeñas simplemente para evitar el desperdicio puede alterar la densidad local y la distribución del material, incluso cuando el peso total del silenciador se mantiene cerca del objetivo.
Un precio más bajo por metro cuadrado no siempre genera un costo de material más bajo por silenciador.
Calcule cuántas piezas aprobadas se pueden cortar a partir del ancho y el largo reales suministrados.
Para una disposición rectangular:
Utilización del material = área total de piezas cortadas aprobadas / área de lámina comprada.
El resultado práctico también debe tener en cuenta el recorte de bordes, la entalladura de corte cuando corresponda, los defectos y las restricciones de orientación.
Por ejemplo, un ancho de stock que parece más grande puede generar más desperdicio lateral inutilizable si las dimensiones de los componentes aprobados no se anidan de manera eficiente.
Al solicitar una cotización de OEM, proporcione las dimensiones de corte finales para que el proveedor pueda comparar:
| Opción de compra | Trabajo pendiente en el cliente | Factores de coste importantes |
|---|---|---|

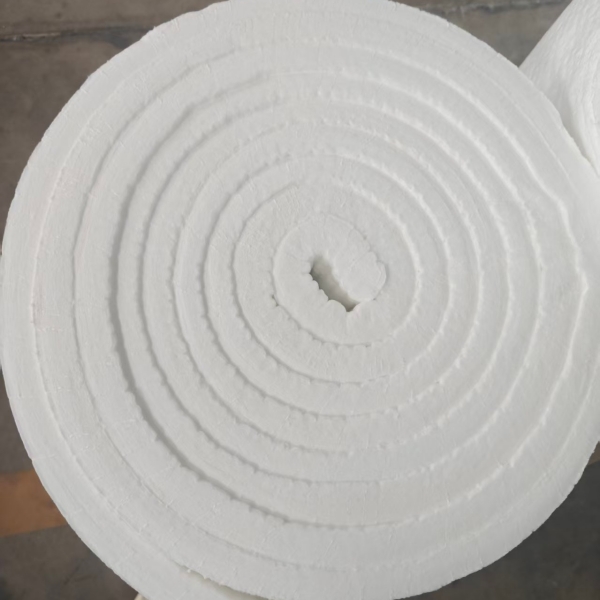

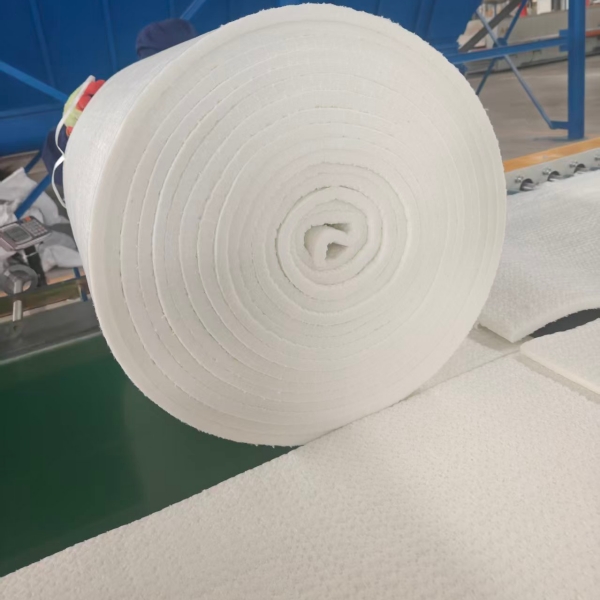

| Rollos completos | Corte, identificación, gestión de residuos y pesaje de componentes. | Precio del rollo, mano de obra de corte, rendimiento y manejo de inventario. |
| Hojas estándar | Recorte final o corte según el patrón aprobado. | Tamaño de hoja, área útil y material sobrante. |
| Rectángulos precortados | Colocación y cualquier envoltura o sujeción especificada. | Precio por pieza, tolerancia dimensional y cantidad de embalaje. |
| Piezas con formas personalizadas | Principalmente montaje e inspección. | Método de corte, utillaje cuando sea necesario, asignación de residuos y cantidad de pedido. |
El mejor formato de suministro depende del volumen de producción y del equipo existente. Una fábrica con corte automatizado puede preferir material en rollo. Una línea que monte un silenciador estable y repetitivo puede obtener un mejor control con piezas cortadas individualmente.
Para la producción repetitiva, la inspección de recepción debe comprobar los valores que están directamente relacionados con el componente aprobado.
Los posibles campos de inspección incluyen:
Si el peso por unidad de área forma parte de la especificación de compra, acuerde el tamaño de la muestra y el método de cálculo. Es posible que una sola pieza de prueba pequeña no represente el rollo de producción completo a menos que el plan de muestreo así lo indique.
No establezca límites de aceptación a partir de una muestra seleccionada al azar. Acuerde las tolerancias durante la aprobación del producto y conéctelas al plano o a la especificación de compra.
Una estera de fibra de vidrio se puede formar mecánicamente, unir, coser o producir mediante otro proceso. Esos componentes pueden afectar la manipulación y el calentamiento inicial.
Solicite al proveedor que identifique cualquier aglutinante o material de soporte que permanezca en el producto.
No aplique la temperatura máxima de la fibra de vidrio directamente a:
Proporcione las condiciones de funcionamiento continuas y pico junto con la ubicación de medición al solicitar una revisión de material.
Un estera de empaque de escape convencional no debe describirse automáticamente como autoexpansible.
BSTFLEX ofrece por separado una lámina de empaque de escape expansible que utiliza una construcción de filamento continuo comprimido con restricción termorreactiva. Ese producto tiene un mecanismo de liberación y un proceso de instalación específicos.
Si su requisito actual es simplemente una estera de fibra de vidrio con un grosor definido y dimensiones de corte, mantenga ese requisito por separado. No agregue terminología de liberación de calor a menos que la construcción suministrada realmente la utilice.
BSTFLEX suministra varias direcciones de empaque de fibra de vidrio para silenciadores de escape.
Para rellenos a base de hilo o fibra continua, consulte Empaque de fibra de vidrio para silenciadores de escape y Empaque de silenciador de escape de vidrio E.
Para un proceso de llenado medido, consulte Empaque de fibra de vidrio a granel para silenciadores.
Para el montaje de equipos originales (OEM) que requieren fibra de vidrio contenida, consulte Calcetín de empaque para silenciador de fibra de vidrio con bolsa de malla de vidrio tejida.
La opción más amplia entre hilo, estera y relleno suelto se cubre en la guía de selección de empaques de escape de fibra de vidrio BSTFLEX. Esta página se centra específicamente en hacer que el suministro de esteras sea medible y repetible.
| Campo de la RFQ | Información a proporcionar |
|---|---|
| Aplicación | Motocicleta, ATV, UTV, automotriz, escape de alto rendimiento o silenciador industrial. |
| Material de vidrio | Grado requerido o referencia de material aprobado existente. |
| Construcción de la estera | Forma de la fibra y cualquier requisito conocido de aglutinante, costura o soporte. |
| Espesor | Valor nominal y condición de medición requerida. |
| Peso superficial | Valor objetivo y si se refiere a la fibra o a la estera completa. |
| Dimensiones de corte | Ancho, largo, patrón de formas y revisión del plano. |
| Peso de la pieza | Objetivo aprobado o rango aceptable cuando esté definido. |
| Disposición de montaje | Número de capas, solape, ubicación de la costura y holgura en los extremos. |
| Condiciones de operación | Temperaturas continuas y máximas con ubicaciones de medición. |
| Requisito comercial | Cantidad de muestras, volumen de producción, embalaje y etiquetado. |
Envíe el plano del silenciador o las dimensiones internas cuando el patrón de corte aún necesite desarrollo. BSTFLEX puede revisar los requisitos basados en planos y muestras a través de su servicio de fabricación de empaques para silenciadores OEM.
No. El grosor por sí solo no define la cantidad ni el rendimiento acústico del empaque. Compare la construcción del material, el peso superficial, la cantidad instalada y el espacio disponible dentro del silenciador.
El grosor es una dimensión lineal. La densidad relaciona la masa con el volumen. El peso superficial relaciona la masa con el área. Mantenga estas medidas separadas al comparar materiales.
BSTFLEX puede analizar dimensiones personalizadas para proyectos adecuados. Proporcione el tamaño de corte o plano, los requisitos de material, la cantidad de muestras y la demanda de producción para poder revisar el requisito de corte.
Utilice la especificación aprobada de corte y montaje. Algunos diseños pueden usar un solape definido, mientras que otros pueden usar una unión a tope o varias piezas. No seleccione el solape mediante una regla universal.
El peso igual es solo un punto de comparación. La construcción de la fibra y la distribución instalada difieren, por lo que la estera propuesta debe validarse en el silenciador real antes de la producción repetida.
Para obtener una cotización, envíe a BSTFLEX el grado de fibra de vidrio requerido, el grosor nominal, el peso por unidad de área cuando se especifique, las dimensiones de corte y la cantidad de relleno seco. Incluya la sección transversal del silenciador o las dimensiones internas si aún es necesario desarrollar el patrón de corte.
