Un tubo de escape caliente no siempre necesita aislamiento en toda su longitud. A veces el problema es una sección corta debajo de un túnel de transmisión, al lado de una conexión de manguera o cerca de un panel de la carrocería. En esa situación, un escudo térmico para tubo de escape correctamente posicionado puede tratar el área expuesta sin convertir todo el tubo en un conjunto aislado.
La compra importante no es solo una pieza de metal. Es un escudo con la cobertura adecuada, una construcción térmica apropiada y accesorios de montaje que se ajusten al escape instalado. Un kit puede adaptarse al diámetro del tubo y aun así ser inadecuado para el espacio que lo rodea.

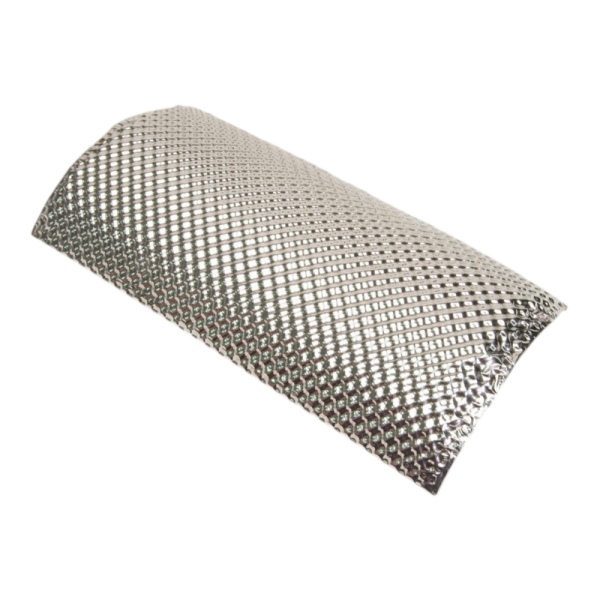

BSTFLEX ofrece un kit de escudo térmico para tubo de escape de acero inoxidable y un kit de escudo térmico para escape de aluminio. Ambos proporcionan puntos de partida para proyectos de blindaje de tubos automotrices; la selección final debe seguir el plano de instalación y las condiciones de funcionamiento.
Hay tres dimensiones que resolver antes de comparar materiales: el diámetro exterior del tubo de escape, las dimensiones del propio escudo y el espacio ocupado por el conjunto montado completo.
Los listados de productos actuales de BSTFLEX proporcionan las siguientes dimensiones de referencia. Estas son descripciones de catálogo, no un dibujo de la instalación final.
| Referencia publicada | Kit de acero inoxidable, p77 | Kit de aluminio, p76 |
|---|---|---|
| Longitud del escudo | 600 mm | 600 mm |
| Diámetro nominal del escudo indicado en el listado | 120 mm | 120 mm |
| Rango de diámetro del tubo de escape indicado en el listado | 52–90 mm | 52–90 mm |
La dimensión de 120 mm del escudo no es una afirmación de ajuste para un tubo de 120 mm. El rango de montaje se enumera por separado. Confirme el perfil del escudo suministrado, la acumulación de aislamiento y la disposición de los soportes antes de utilizar cualquiera de los valores en un cálculo de espacio libre.
Por ejemplo, un tubo con un diámetro exterior medido de 2.5 pulgadas es de 63.5 mm, y un diámetro exterior de 3 pulgadas es de 76.2 mm. Ambos caen dentro del rango publicado de 52–90 mm, pero una brida, un manguito de unión o una curva cercana aún pueden impedir la instalación. Un diámetro exterior de 4 pulgadas es de 101.6 mm y queda fuera de ese rango establecido.
Mida la ubicación de montaje real. No haga el pedido basándose únicamente en el tamaño nominal del tubo, y no confunda el diámetro interior del tubo con el diámetro exterior.
Imagine un tubo de escape debajo del piso de un vehículo con un conector de cableado al lado. Un escudo colocado solo encima del tubo puede reducir la exposición radiante directa hacia el piso mientras deja expuesto el conector al lado del tubo. Girar el mismo escudo cambia el área que protege.
Marque el componente que necesita protección en la fotografía de instalación. Luego verifique la cobertura angular del escudo alrededor del tubo y su longitud a lo largo del mismo. Inspeccione la exposición alrededor de ambos extremos, alrededor de las curvas y a través de cualquier abertura necesaria.
Un escudo de tubo parcial es diferente de una manta diseñada para rodear un componente. Extender un escudo parcial hasta que encierre completamente el escape es un cambio de diseño, no una mejora automática. La cobertura debe seguir el objetivo térmico y las restricciones del fabricante del escape.
Para un escudo térmico de escape automotriz, el objetivo puede ser la temperatura de un panel del piso, manguera, conector o recinto adyacente. Establezca ese objetivo en lugar de pedir solo un escudo de aspecto más fresco o más grueso.
Algunos escudos para tubos de escape utilizan soportes o separadores para mantener la separación del tubo caliente. Otros incorporan aislamiento en una construcción destinada a un contacto más cercano. El método de instalación debe coincidir con el producto seleccionado.
En un diseño con separadores, el espacio limita el contacto directo entre el tubo y el escudo e influye en el flujo de aire alrededor del conjunto. El escudo sigue recibiendo radiación térmica y sus soportes pueden conducir el calor. Por lo tanto, un espacio de aire es parte de un sistema térmico, no una garantía de que la superficie exterior permanezca fría.
No aplane los soportes ni rellene el espacio con aislamiento adicional a menos que esa modificación sea parte del diseño aprobado. Igualmente, no asuma que alejar el escudo del tubo mejorará cada instalación: puede reducir el espacio libre hacia el componente que se está protegiendo.
Confirme la separación mínima instalada en los soportes, los bordes del escudo y las curvas de la tubería. Verifíquelo de nuevo después de tener en cuenta el movimiento del escape y la expansión térmica. Un diámetro nominal de la carcasa no puede establecer esas holguras locales por sí solo.
La distinción más amplia entre los escudos de separación y el aislamiento de ajuste ceñido se trata en nuestra guía de escudos térmicos de escape.

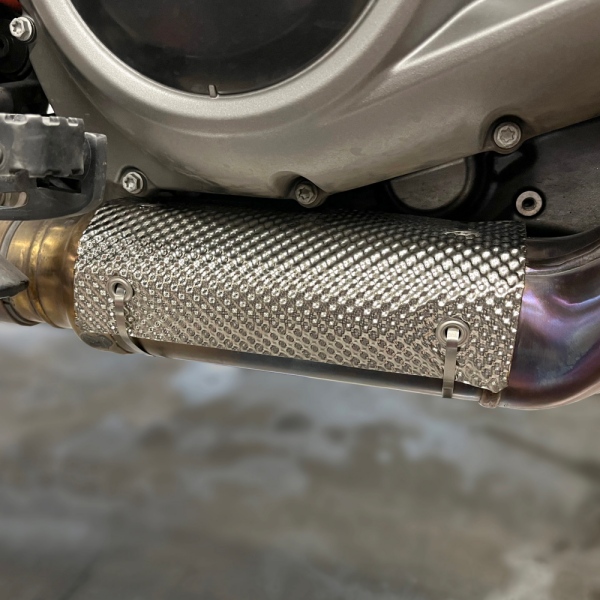

Un escudo térmico de escape con abrazadera necesita posiciones de fijación adecuadas, así como abrazaderas del diámetro correcto. Muestre las ubicaciones propuestas para las abrazaderas en el plano de la tubería, incluido el espacio necesario para acceder a los sujetadores.
Compruebe si hay cordones de soldadura, bridas, salientes de sensores y cambios en el diámetro de la tubería. Estos pueden interferir con una abrazadera o mover el escudo fuera de su posición prevista. Los accesorios deben retener el escudo sin cargar una parte inadecuada del conjunto de escape.
No coloque un kit de escudo de tubería estándar a través de un conector flexible o fuelle de manera que restrinja su movimiento. Mantenga accesibles el cableado del sensor, los drenajes y las conexiones de servicio. Utilice los accesorios especificados y las instrucciones de apriete del kit suministrado en lugar de un valor de par genérico.
El escudo no es un soporte de escape. Tampoco puede reparar una tubería agrietada, un colgador fallido o una fuga de escape. Resuelva esas fallas antes de evaluar una protección térmica adicional.
El kit de acero inoxidable BSTFLEX utiliza un escudo de acero inoxidable 304 con una capa de aislamiento. El kit de aluminio utiliza una construcción multicapa preformada semirrígida; su listado incluye soportes de montaje, pernos y abrazaderas de manguera de acero inoxidable.
Esas descripciones identifican diferentes construcciones iniciales. No establecen cuál producirá la temperatura más baja en un vehículo en particular. Solicite el grado y espesor del metal, el tipo de aislamiento, el perfil acabado, la disposición de montaje y las condiciones de servicio permitidas.
Para un proyecto sensible al peso, compare la masa del conjunto completo propuesto. Para una instalación expuesta a la contaminación de la carretera o al contacto mecánico, revise la superficie exterior, los bordes y los detalles de retención. Un nombre de material por sí solo no especifica esas características.
Los requisitos de temperatura también necesitan una ubicación. La temperatura de los gases de escape, la temperatura de la superficie de la tubería, la temperatura del lado caliente del aislamiento y la temperatura de la superficie exterior del escudo son mediciones diferentes. Confirme cuál describe cada límite citado.
Un kit de tubería larga no siempre es la forma más útil. Cuando se necesita protección alrededor de una curva local o un área expuesta compacta, revise la almohadilla de escudo térmico de acero inoxidable. Su construcción encierra aislamiento de alta temperatura entre caras de acero inoxidable, con costuras soldadas y ojales de montaje. El producto se puede formar alrededor de curvas, pero su fijación y holgura aún requieren una revisión de la aplicación.
Surge una situación diferente cuando un escape ya tiene un escudo exterior adecuado y el requisito es un inserto de aislamiento detrás de él. El revestimiento de escudo térmico de escape está diseñado para ese espacio entre la tubería y el escudo exterior. No es un nombre de reemplazo para un kit externo con abrazadera.
Cuando el objetivo es un aislamiento de ajuste ceñido sobre un área de tubería más grande, utilice la guía de selección de aislamiento de tubería de escape para evaluar chaquetas, fundas y otras construcciones. Mantenga clara la distinción en la orden de compra: escudo montado en tubería, almohadilla local, revestimiento oculto o chaqueta de aislamiento.
Una prueba útil responde a la pregunta térmica original. Si la preocupación era un conector sobrecalentado, mida ese conector o su punto de evaluación especificado. Una lectura más baja en el centro del escudo no prueba que el conector al lado de su borde esté adecuadamente protegido.
Acuerde las condiciones de prueba antes de comparar los resultados: carga del motor, temperatura ambiente, flujo de aire, duración de funcionamiento y ubicaciones de medición. Incluya el funcionamiento con bajo flujo de aire o el período posterior al apagado cuando esas condiciones sean relevantes para la aplicación.
Utilice personal cualificado y un método de medición adecuado para las superficies probadas. Compruebe los extremos del escudo, las aberturas y las áreas de montaje, así como la sección central. Registre la configuración para que cualquier comparación utilice la misma cobertura y condiciones de instalación.
Después de que el escape se haya enfriado de forma segura, inspeccione si hay movimiento, roces, retención floja y cambios en la holgura. Un escudo debe permanecer en la posición prevista para que su rendimiento térmico siga siendo significativo.
No interprete la reducción de calor como una garantía de tacto seguro. Conserve los escudos y holguras originales requeridos, y obtenga la aprobación de la aplicación antes de añadir aislamiento alrededor de convertidores catalíticos, filtros de partículas u otros componentes de escape sensibles a la temperatura.
Para una consulta de kit estándar, identifique la referencia del producto, el diámetro exterior de la tubería medido, la longitud de montaje utilizable y el espacio disponible alrededor del escudo propuesto. Incluya una fotografía con el componente protegido marcado.
Para un escudo térmico de tubería de escape personalizado, añada una vista lateral acotada y una sección transversal. Muestre la cobertura requerida, las posiciones de los soportes, las curvas, las piezas adyacentes y la envolvente final máxima permitida. Especifique las condiciones de funcionamiento y el requisito de temperatura del componente que el escudo debe soportar.
Indique si la cotización debe cubrir solo el escudo o el conjunto completo con aislamiento, soportes, abrazaderas y sujetadores. Para el suministro de producción, incluya la cantidad del prototipo, el volumen esperado del lote y la revisión del plano. Registre qué dimensiones y detalles de material son fijos y cuáles pueden ser propuestos por BSTFLEX.
El desarrollo personalizado se puede discutir dentro de la gama de productos de aislamiento y escudos térmicos de escape de BSTFLEX. El objetivo es una pieza que cubra el área requerida y se ajuste a la instalación, no simplemente una versión más grande de un escudo de catálogo.
Envíe las dimensiones de su tubo de escape y fotografías de la instalación a BSTFLEX para la selección del kit o una cotización personalizada. Identifique el kit de acero inoxidable o aluminio como referencia inicial cuando sea apropiado, e incluya los accesorios y la cantidad requeridos.
