¿Cuánta fibra de relleno de escape expansible necesita?Comience con el peso de fibra seca aprobado para el silenciador, luego convierta ese peso en un área de lámina y una longitud de corte. Cuando solo esté disponible una densidad instalada aprobada, calcule primero el volumen de relleno utilizable. El hecho de que una lámina se expanda con el calor no determina cuánta fibra debe llevar el silenciador.
Para una lámina rectangular con un peso de fibra de vidrio conocido por unidad de área, el cálculo de la cantidad es sencillo:
Longitud de lámina requerida = peso de fibra seca objetivo / (ancho de lámina utilizable × peso de fibra de vidrio por unidad de área).

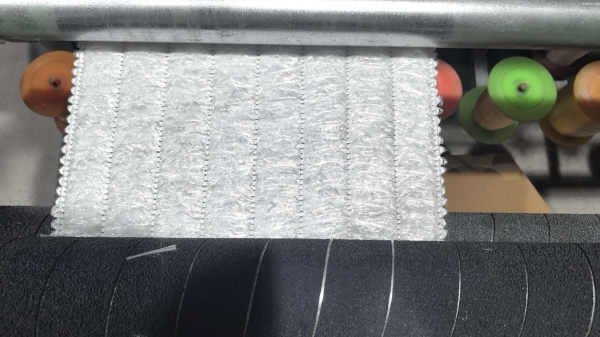

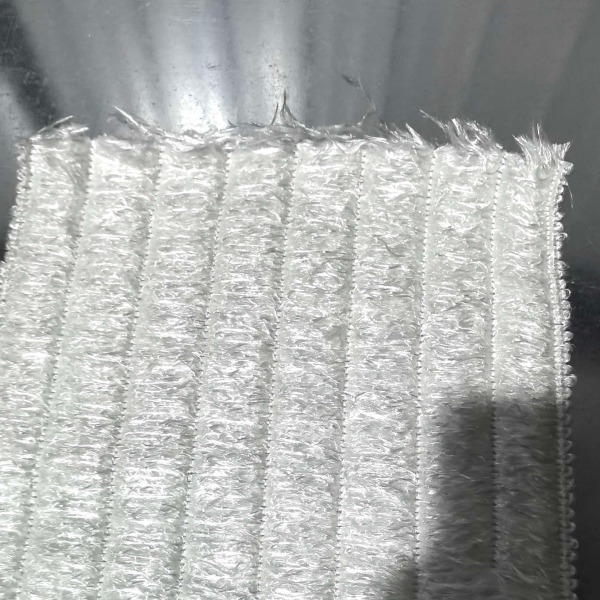

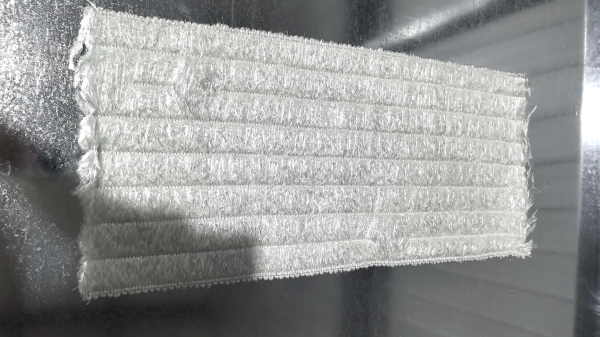

BSTFLEX suministra una lámina de relleno de escape expansible hecha de hilo de fibra de vidrio de filamento continuo, texturizado y comprimido, sujeto por costuras de bajo punto de fusión. Esta guía se centra en convertir una especificación de silenciador en una cantidad de compra, una dimensión de corte y un requisito de inspección.
Una solicitud de compra de "un metro de relleno de escape" deja dos detalles esenciales sin respuesta: ¿qué tan ancho es el material y cuánta fibra de vidrio contiene cada metro cuadrado? Sin esos valores, la longitud por sí sola no puede indicarle el peso del relleno.
Existen tres puntos de partida posibles. Una especificación de silenciador existente puede indicar una masa de fibra seca. Alternativamente, puede definir una densidad instalada y el volumen asignado a ese material. Para un diseño nuevo sin ninguno de los dos valores, la cantidad de relleno debe desarrollarse y validarse en lugar de seleccionarse a partir de una densidad universal supuesta.
Mantenga el grado de fibra aprobado con esa cantidad. Un material de reemplazo no es automáticamente equivalente porque pese lo mismo. Los cambios en la construcción de la fibra, el comportamiento de liberación o las capas de retención pertenecen al proceso de aprobación de la muestra.
Registre las dimensiones internas de la carcasa, las dimensiones externas del núcleo perforado y la longitud efectiva asignada al relleno acústico. Las secciones decorativas de salida, las extensiones de montaje y los espacios cerrados en los extremos no forman parte automáticamente de la cámara rellenable.
Utilice el límite real de la región de fibra de vidrio. Cuando una envoltura de núcleo metálico u otra capa ocupe parte del espacio, tenga en cuenta su envolvente instalada. No reste un componente dos veces si ya está incluido en la dimensión del límite.
Para el relleno de silenciador de escape en un cuerpo dividido, calcule cada zona de relleno por separado. Un volumen total para toda la carcasa no es suficiente cuando las fibras no pueden moverse entre compartimentos.
Las siguientes ecuaciones proporcionan un método de cálculo manual. Convierten las entradas de diseño conocidas en cantidades; no seleccionan un material o densidad acústicamente adecuados.
Para una carcasa circular constante que rodea un núcleo circular, con todas las dimensiones ingresadas en milímetros:
V = π × (D2 - d2) × L / 4,000,000.
V es el volumen de relleno en litros. D es el diámetro interno de la región disponible para el relleno, d es el diámetro externo del núcleo o la envolvente de la capa interna excluida, y L es la longitud efectiva de relleno.
El resultado asume que ningún accesorio o partición adicional ocupa ese espacio. Reste su volumen desplazado cuando corresponda. Para una cámara elíptica uniforme y real, utilice su área elíptica real; para un perfil ovalado aplanado, tri-ovalado u otro perfil irregular, utilice el área de la sección transversal del dibujo o CAD en lugar de tratar cada óvalo como una elipse.
Un núcleo descentrado no cambia la diferencia de área simple cuando permanece completamente dentro de la misma carcasa, pero sí cambia las holguras locales. Verifique las regiones de relleno estrechas y anchas de forma independiente durante la validación del ensamblaje.
Cuando el diseño especifica la densidad en gramos por litro:
Peso de fibra seca en gramos = volumen neto de relleno en litros × densidad instalada aprobada en g/L.
Las unidades g/L y kg/m3 tienen el mismo valor numérico. Sin embargo, el peso por área de una lámina en g/m2 es una medida diferente y no puede sustituirse por la densidad instalada.
Un valor de densidad de relleno de silenciador debe referirse a la carga de fibra definida y su volumen asignado. No incluya la masa de un revestimiento de acero inoxidable, una pantalla de retención o una bolsa de envío en la carga de fibra de vidrio.
Utilice las siguientes unidades para una pieza de corte rectangular:
Longitud de corte en metros = peso de fibra seca en gramos / (ancho de lámina en metros × peso por unidad de área de la fibra de vidrio en g/m2).
Utilice el ancho que realmente permanecerá en la pieza terminada, no el ancho de compra más amplio antes del recorte de bordes. Confirme si el peso por unidad de área indicado por el proveedor cubre solo la fibra de vidrio o la lámina cosida completa. El cálculo y el peso objetivo deben utilizar la misma base de material.
Los siguientes números son datos de cálculo hipotéticos. No son especificaciones de existencias, densidades de empaquetado recomendadas ni resultados de pruebas de BSTFLEX.Suponga que un programa de silenciador de ejemplo ya ha aprobado una carga de fibra de vidrio seca de 300 g para el material bajo evaluación.
| Entrada de ejemplo | Valor asumido |
|---|---|
| Diámetro interno de la cámara de empaquetado | 120 mm |
| Diámetro exterior del núcleo, sin revestimiento interior separado en este ejemplo | 50 mm |
| Longitud de empaquetado efectiva | 400 mm |
| Carga de fibra de vidrio seca aprobada previamente | 300 g |
| Ancho de lámina utilizable | 400 mm, o 0,40 m |
| Peso por unidad de área de la fibra de vidrio, excluyendo el cosido temporal | 750 g/m2 |
Volumen:π × (1202- 502) × 400 / 4.000.000 = aproximadamente 3,738 litros.
Densidad media de fibra instalada:300 / 3,7385 = aproximadamente 80,25 g/L. Esta es una consecuencia calculada de la carga de fibra asumida, no una densidad recomendada.
Longitud de corte:300 / (0,40 × 750) = 1,00 metro.
La cantidad de material calculada es, por lo tanto, una pieza cortada de 400 × 1000 mm que contiene 300 g de fibra de vidrio. El diseño de corte aún debe adaptarse al cosido, la ruta de instalación y la geometría de la cámara. Este cálculo por sí solo no demuestra que la pieza compacta encaje o que sus fibras liberadas se distribuyan correctamente.
Una lámina de empaquetado para silenciadorvendida como 400 × 1000 mm tiene un área de 0,40 m2. Su peso de fibra depende del peso por unidad de superficie del material. Los siguientes ejemplos aritméticos muestran por qué las dimensiones del paquete no son una especificación completa.
| Hoja ilustrativa | Peso por unidad de superficie de fibra de vidrio asumido | Fibra de vidrio en una pieza de 400 × 1000 mm |
|---|---|---|
| A | 500 g/m2 | 200 g |
| B | 750 g/m2 | 300 g |
| C | 1000 g/m2 | 400 g |
Estos no son tres sustitutos recomendados. Demuestran que una misma área no significa una misma cantidad de fibra. Compare la construcción de la fibra, las características de liberación y los resultados de la instalación, así como el peso, al evaluar el relleno de silenciador de fibra de vidrio de otro proveedor.
Números como 350, 400, 450 y 500 mm pueden describir el ancho de la hoja, la longitud empaquetada u otra dimensión del producto. Identifique la dirección en el plano de corte en lugar de confiar únicamente en una etiqueta de tamaño.
En un diseño de envoltura donde el ancho de la hoja recorre el núcleo, ese ancho debe coincidir con la sección acústica efectiva y los espacios libres en los extremos especificados. La longitud tomada alrededor del núcleo se determina entonces a partir de la cantidad de material requerida y la disposición aprobada.
Comprar una hoja de relleno de escape más ancha y recortarla cambia el área utilizable y el peso de la fibra. Calcule la cantidad instalada después del recorte. No conserve el peso original del paquete como el peso de llenado del silenciador asumido.
Del mismo modo, no gire una pieza cortada solo porque las dimensiones parecen encajar. Verifique la orientación de corte permitida, la disposición de las costuras y el método de instalación para la construcción suministrada.

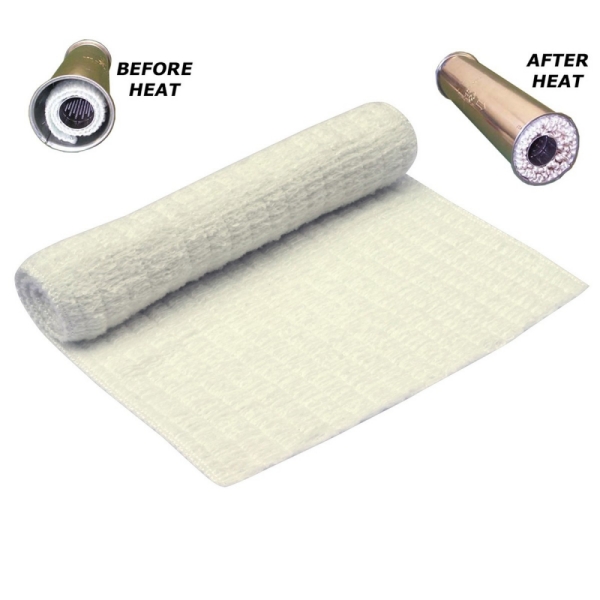

Relleno de silenciador autoexpandible libera una estructura de fibra restringida; no genera fibra de vidrio adicional. Una cifra de expansión necesita una compresión inicial definida, condiciones de calentamiento y condiciones de medición antes de que pueda ser interpretada.
Un volumen de expansión libre medido fuera de la carcasa no es lo mismo que el espacio ocupado dentro de un silenciador confinado. Por lo tanto, dividir el volumen de la cámara por un multiplicador de expansión general no es un sustituto fiable para una especificación de llenado aprobada.
Para el relleno de escape de filamento continuo, utilice el grado de fibra seleccionado, la carga especificada y el procedimiento de acondicionamiento acordado como referencia de desarrollo. Inspeccione la distribución después de la liberación, especialmente alrededor de núcleos desplazados y espacios finales restringidos.
Separe el material comprado para un lote de producción del material instalado en cada silenciador aceptado. Puede ser necesaria una tolerancia de compra adicional para el recorte de bordes, piezas de configuración o cortes rechazados. Esa tolerancia no es relleno adicional para forzar dentro de cada carcasa.
Para un proceso de corte de ancho fijo:
Longitud de producción neta = número de silenciadores × longitud de corte aprobada por silenciador.
Longitud de compra requerida = longitud de producción neta / rendimiento utilizable esperado.
Exprese el rendimiento como una fracción decimal establecida a partir del proceso de corte real o una base de planificación acordada. Cuando se trate de anidamiento de anchos o patrones de corte irregulares, utilice un plan de corte basado en el área en lugar de este cálculo de longitud simple.
Al comparar empaquetadura de escape por metro con láminas de empaquetadura de escape precortadas, incluya el costo de los recortes inutilizables, el pesaje, la preparación y la inspección. Compare ambas opciones con la misma cantidad de fibra aprobada por silenciador.
Para empaquetadura de silenciador cortada a medida, coloque la identificación de la fibra, el peso por área de la lámina, las dimensiones de corte y el peso de llenado en seco objetivo en el registro aprobado. Defina si los límites de peso se aplican a la fibra de vidrio o al componente cosido completo.
Indique cómo se orienta la pieza y qué operaciones de recorte o fijación están permitidas. Acuerde los límites de aceptación en lugar de asumir una tolerancia general para todos los materiales y métodos de corte.
Para la inspección de entrada, confirme la referencia del material y el peso de la pieza cortada medida utilizando la base de masa acordada. Una muestra aprobada sin usar es una mejor referencia dimensional y de construcción que una empaquetadura retirada cuyo peso puede haber cambiado debido a la pérdida de fibra o contaminación.
Valide el silenciador ensamblado después del ciclo de liberación y la prueba de funcionamiento especificados. Un cálculo aritmético correcto establece una entrada controlada, no un nivel de sonido o intervalo de servicio garantizado.
No necesariamente. Un metro solo define la longitud. También necesita el ancho útil, el peso por área de la fibra de vidrio y la cantidad de llenado aprobada para el silenciador real. Una longitud de paquete coincidente no establece la idoneidad.
La masa de fibra combinada se puede calcular, pero las juntas, superposiciones y colocación revisadas aún requieren revisión. Igualar el peso no prueba que un diseño de corte diferente distribuirá la empaquetadura de la misma manera.
Solo cuando las especificaciones del silenciador respectivo respalden esa elección. El ciclo del motor no es un sustituto de las dimensiones de la cámara, el grado del material, las condiciones de funcionamiento o una carga de llenado validada.
Envíe la geometría interna, la aplicación, la información del material existente y cualquier dibujo o muestra original. Estos proporcionan un punto de partida para revisar una construcción propuesta. El peso de llenado final debe acordarse a través del proceso de desarrollo y aprobación adecuado.
Para láminas de empaquetadura de escape OEM, envíe la sección transversal del silenciador, las dimensiones exteriores del núcleo, el perfil interno de la carcasa y la longitud efectiva de empaquetado. Agregue la especificación actual de la fibra, el peso en seco aprobado o la densidad cuando esté disponible, y el método de corte y ensamblaje previsto.
Incluya cantidades de muestra y de producción, requisitos de identificación de material y preferencias de embalaje. La información de temperatura debe identificar la ubicación de la medición y distinguir el servicio normal de los picos cortos.
Utilice la lámina de empaquetadura de silenciador expansible BSTFLEX como punto de partida del producto. El desarrollo basado en dibujos y los requisitos de pedidos repetidos se pueden discutir a través de nuestro servicio de fabricación de empaquetadura de silenciador a medida. Hay otras formas disponibles en la gama de productos de empaquetadura de silenciador.
