Envoltura de núcleo de lana de acero inoxidable frente a malla de retención

Empaque de lana de acero inoxidable para silenciador puede suministrarse como material en rollo o formarse en una envoltura de núcleo para un silenciador de escape. Una envoltura de núcleo de lana de acero inoxidable proporciona una capa de fibra metálica porosa alrededor del tubo perforado, mientras que una malla de retención proporciona una estructura de alambre abierto para contener el empaque. Ambos pueden combinarse, pero no son intercambiables.

Al especificar empaque de lana de acero inoxidable para silenciador, distinga el material que se está comprando del ensamblaje terminado. El material en rollo requiere preparación según las dimensiones y cantidad aprobadas; una funda de núcleo de silenciador terminada debe coincidir con el diámetro del tubo, la longitud cubierta y la disposición de capas requerida.

Para un fabricante de escapes, la pregunta útil es dónde se necesita protección o contención: junto al núcleo perforado, alrededor del ensamblaje de empaque, o en ambas ubicaciones. Comience con la sección transversal del silenciador y la razón para agregar el componente, en lugar de seleccionar cualquier producto que se describa como acero inoxidable.

BSTFLEX ofrece una Funda de núcleo de silenciador de lana de acero y una Malla de escape de acero inoxidable para retención de empaque de silenciador por separado. Esta comparación explica cómo especificar sus diferentes funciones sin tratar a ninguna como un reemplazo universal de la otra.

Compare la construcción, no solo el nombre del producto

Una funda de núcleo puede contener ya tela metálica

La funda de núcleo de BSTFLEX combina lana de acero inoxidable con tela metálica tejida de acero inoxidable 304. Por lo tanto, su descripción se refiere a un componente compuesto, no simplemente a lana suelta enrollada alrededor de un tubo.

La malla de retención de BSTFLEX por separado se describe como una hoja de alambre inoxidable entrelazada de dos capas con dos lados engarzados. Esa construcción de hoja de alambre no debe confundirse con la capa de fibra metálica en la funda del núcleo.

En un dibujo de OEM, identifique el ensamblaje completo de envoltura del núcleo y muestre qué capas están incluidas en su número de pieza. Una nota que solo diga "agregar malla inoxidable" deja espacio para omitir una capa prevista o comprarla dos veces.

Identifique también la aleación de cada componente por separado. Una especificación de tela metálica 304 no identifica, por sí misma, la aleación utilizada para la lana.

Empaque de lana de acero inoxidable para silenciador: ¿Rollo o envoltura de núcleo terminada?

Para corte y envoltura internos, la BSTFLEX bobina de relleno de lana de acero inoxidable para silenciadores proporciona una opción de producto en formato de rollo. Especifique el ancho requerido, la cantidad de material y el método de preparación en lugar de comparar rollos solo por el tamaño exterior.

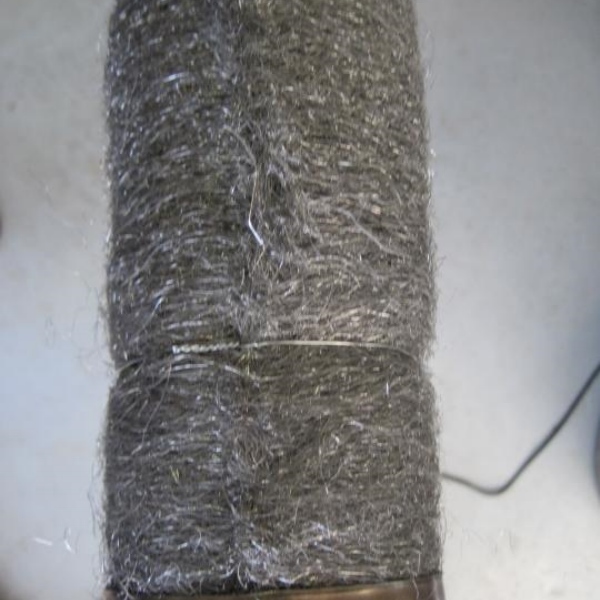

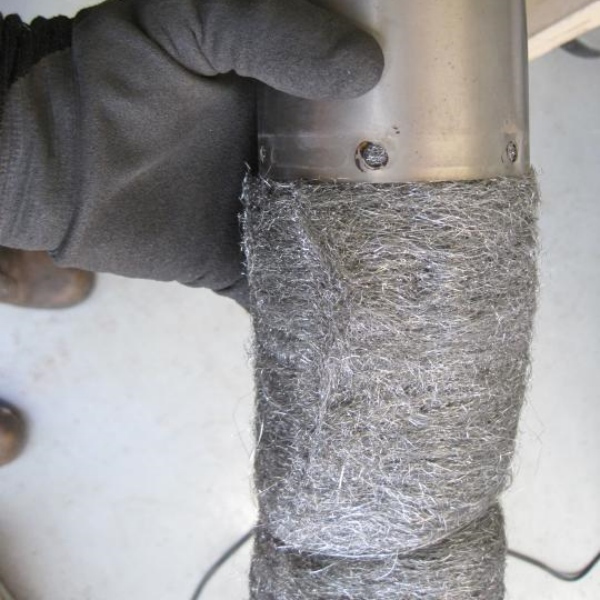

Para ensamblajes repetidos, revise una funda de núcleo de silenciador de lana de acero inoxidable con su tela metálica de soporte. Defina el ajuste final, la cantidad de lana y el espesor instalado en el plano. Comprar un componente preparado cambia el formato de suministro; no elimina la necesidad de aprobar la aleación y el ensamblaje.

Al pedir relleno de escape de lana de acero inoxidable o lana de alambre de acero inoxidable para la producción de silenciadores, identifique la especificación de la fibra metálica por separado de cualquier capa de retención tejida o de punto. Una solicitud de relleno de silenciador de lana de acero debe indicar la aleación inoxidable requerida en lugar de dejar el grado del material abierto a interpretación.

Utilice la ubicación de la pérdida de relleno para guiar la revisión

Pérdida de material inmediatamente al lado del núcleo perforado

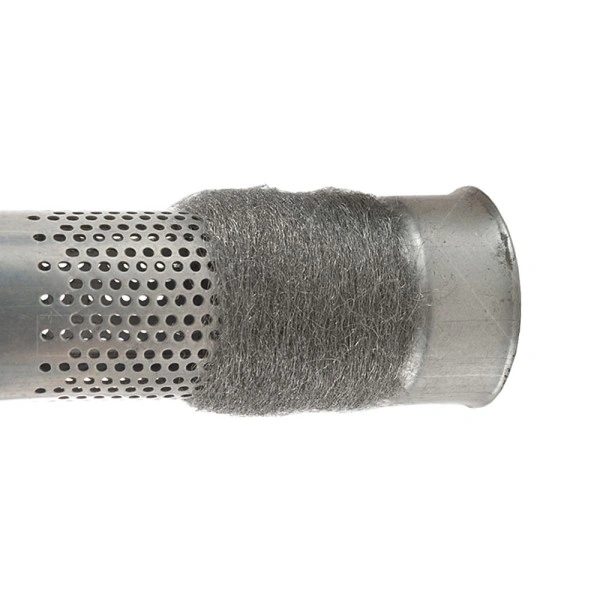

Cuando la inspección muestra daños concentrados en la superficie orientada al núcleo, revise la capa interior existente y su cobertura. Los tubos y envolturas de lana de acero inoxidable se utilizan en diseños de silenciadores para reducir la erosión por gas del relleno de vidrio o basalto circundante.

Para ese problema, evalúe una envoltura de núcleo de silenciador como capa protectora en lugar de asumir que una pantalla de retención exterior proporcionará el mismo tratamiento en las perforaciones. Verifique la condición del núcleo, las áreas descubiertas, las juntas y la disposición de sujeción antes de atribuir la causa solo a la fibra.

El relleno se mueve o pierde su forma durante el ensamblaje

Cuando la dificultad es mantener el relleno unido mientras se inserta en la carcasa, revise una pantalla de relleno de silenciador u otro método de contención aprobado. Las primeras preguntas son si el retenedor cubre el área prevista y si sus bordes pueden pasar a través del ensamblaje sin engancharse.

Verifique la ruta de inserción, el espacio libre de la carcasa y el cierre final en una muestra. No se debe esperar que una capa de lana del lado del núcleo resuelva un problema de manipulación no relacionado en el exterior del relleno.

La fibra se escapa a través de una junta o espacio final

Revise la ubicación de la abertura, la superposición del retenedor y la disposición final. Agregar más lana alrededor del centro del núcleo no es una solución demostrada para un espacio en otra parte del ensamblaje.

Estos patrones de inspección son puntos de partida, no un diagnóstico. Incluya la condición del material, el historial operativo y fotografías en la revisión. Ni una pantalla ni una envoltura de núcleo deben usarse para justificar la retención de un grado de fibra que no ha sido aprobado para las condiciones operativas.

¿Cuándo necesita ambos un silenciador?

Un diseño puede usar una capa a base de lana alrededor del tubo perforado y una malla envolvente separada alrededor del relleno acústico. En esa disposición, el componente interior aborda la exposición del lado del núcleo, mientras que el componente exterior admite la contención. La lana metálica también se puede suministrar con su propia malla de soporte.

Por lo tanto, agregar ambos es una decisión de diseño, no una actualización predeterminada. Verifique la lista de materiales antes de pedir una pantalla adicional. Pregunte si realiza un trabajo separado, duplica una capa existente o cambia las dimensiones del ensamblaje terminado.

Para trabajos de reemplazo, utilice la construcción de silenciador aprobada como punto de partida. Para un diseño OEM revisado, evalúe la combinación propuesta en el silenciador completo antes de lanzarlo para la producción repetida.

Especifique la lana y la pantalla de manera diferente

Para la capa de lana, solicite la aleación, el grado de fibra o la sección transversal, la masa del material, la cobertura y el espesor instalado. Indique cómo se mide el espesor, ya que una capa de lana relajada y una capa comprimida instalada son condiciones diferentes.

Para la pantalla, solicite la aleación, el diámetro del alambre, la construcción, las dimensiones de apertura, el número de capas y el acabado del borde. Cuando sea relevante, acuerde cómo se define y mide el área abierta. El diámetro del alambre por sí solo no describe las aberturas, y "dos capas" por sí solo no especifica cómo están dispuestas esas capas.

No sustituya la tela tejida, la malla de punto y otras construcciones de alambre entrelazado solo porque las dimensiones generales de sus láminas coincidan. Registre la construcción o una referencia de muestra aprobada en la especificación de compra.

Para la selección térmica, proporcione temperaturas continuas y máximas con la ubicación de la medición y la duración de la exposición. Solicite que la aleación y el componente propuestos se revisen frente a esas condiciones en lugar de asignar un límite de temperatura a cada producto de acero inoxidable. Nuestra guía de relleno de silenciador de lana de acero inoxidable analiza las consideraciones más amplias de selección de materiales.

Una envoltura interior cambia el espacio disponible para la fibra

Tenga en cuenta la envoltura del núcleo instalada antes de establecer las dimensiones del relleno circundante. Para un núcleo circular con una capa uniforme:

Diámetro exterior después de envolver = diámetro exterior del núcleo + 2 × espesor de la envoltura instalada.

Solo como ejemplo geométrico, un núcleo de 50 mm con una capa instalada de 2 mm tiene un diámetro nominal envuelto de 54 mm, no de 52 mm. Estas cifras ilustran el cálculo; no son una especificación de empaquetado recomendada.

Utilice la envolvente envuelta al comprobar el espacio asignado a la siguiente capa. Incluya el solapamiento local, la tela de soporte, los sujetadores y cualquier retenedor exterior en la revisión de ajuste real. Para ensamblajes ovalados o irregulares, trabaje a partir del plano en lugar de aplicar el ejemplo circular.

Si el volumen de fibra disponible cambia, revise la cantidad de llenado aprobada. Añadir metal mientras se fuerza la carga de fibra original en un espacio más pequeño cambia la densidad media de la fibra instalada. No asuma que la especificación de empaquetado anterior sigue siendo válida sin comprobarla.

Verifique el ajuste, la retención y el sonido como requisitos separados

Utilice un ensamblaje de prueba para comprobar la cobertura, las costuras, la posición de los bordes, los sujetadores y el cierre. Inspeccione el núcleo y la carcasa en busca de rebabas u otras características que puedan dañar los componentes. Mantenga despejados el paso del núcleo, la entrada y la geometría de salida previstos.

Luego, evalúe el silenciador ensamblado bajo las condiciones de funcionamiento acordadas. Registre la distribución del empaquetado y la condición del componente después de la prueba, y compare el sonido utilizando un método de medición consistente. Incluya comprobaciones de pérdida de presión o contrapresión donde la revisión del diseño lo requiera.

Un componente de retención no debe aceptarse como "acústicamente neutro" simplemente porque encaja. Tampoco el ajuste de acero inoxidable establece una reducción de ruido particular o un múltiplo garantizado de la vida útil del empaquetado. Apruebe esos resultados frente a la evidencia del ensamblaje real.

Prepare una solicitud de presupuesto (RFQ) para el componente que necesita

BSTFLEX apoya el desarrollo basado en planos y muestras a través de su servicio de fabricación de empaquetado para silenciadores OEM. Indique si el proyecto es un reemplazo idéntico o un cambio de construcción propuesto para que la revisión de la muestra tenga un objetivo definido.

Preguntas sobre el envoltorio del núcleo y la malla de retención

¿Es el empaquetado de lana de acero inoxidable para silenciadores lo mismo que el empaquetado de lana de acero inoxidable para escapes?

Ambas descripciones pueden referirse al mismo material de fibra metálica, pero ninguna define la aleación, la construcción de la fibra o la forma suministrada. Confirme si la cotización cubre lana a granel, material en rollo o un envoltorio de núcleo terminado. Una malla de retención es una estructura de alambre diferente, incluso cuando se suministra con la lana como un solo ensamblaje.

¿Es el envoltorio de núcleo de lana de acero inoxidable lo mismo que la malla de escape?

No. Un envoltorio de núcleo a base de lana contiene una capa de fibra metálica; la malla de escape describe una estructura de alambre. Algunos envoltorios de núcleo terminados combinan ambos. Compare el plano del componente y la lista de materiales en lugar de solo los nombres.

¿Puede una malla de retención reemplazar el empaquetado de fibra de vidrio para silenciadores?

No. La malla descrita aquí es un retenedor de empaquetado. Mantenga el relleno acústico especificado a menos que se haya desarrollado y validado un diseño de silenciador completo diferente.

¿Debería cada silenciador usar tanto un envoltorio de núcleo como una malla?

No se aplica una combinación de capas universal. Use ambos solo donde sirvan funciones definidas en el ensamblaje aprobado. Compruebe si la malla ya está incluida en la funda del núcleo antes de añadir otro componente.

¿Hará alguno de los componentes que el escape sea más silencioso?

Ningún nombre de producto establece un resultado sonoro. Mantener el empaquetado en su posición prevista es diferente de demostrar una reducción de ruido particular. Evalúe el silenciador completo con el material y la disposición de capas propuestos.

Elija el producto por su posición y propósito

Para un componente de lana y tela metálica alrededor del núcleo perforado, revise el Funda de núcleo de silenciador de lana de acero BSTFLEX. Para una cubierta de alambre separada alrededor del relleno, revise la Malla de escape de acero inoxidable BSTFLEX.

Para un proyecto de relleno de silenciador de lana de acero inoxidable personalizado, envíe la sección transversal, el diámetro del núcleo, la longitud cubierta, la cantidad de lana requerida y el volumen del pedido. Indique si necesita material en rollo, una funda terminada o una malla de retención separada. Hay otras opciones de fibras y componentes disponibles en la gama de productos de relleno para silenciadores.
