El relleno de escape expansible y el relleno a granel son dos formas de introducir una carga de fibra acústica en un silenciador.Una lámina de liberación por calor transporta la fibra al interior del conjunto en una forma compacta y restringida. El relleno a granel se mide y distribuye durante el llenado. La mejor ruta de producción depende del acceso a la cámara, el control de la cantidad de fibra y cómo se valide el conjunto terminado.
Para un fabricante de escapes OEM, compare el proceso de llenado completo en lugar de preguntar qué material parece más lleno antes de cerrar la carcasa. Una lámina expansible tiene una condición de instalación inicial y una condición de liberación posterior. Un proceso de relleno a granel necesita un método definido para colocar el material en toda la cavidad prevista.
BSTFLEX suministra la Lámina de relleno para silenciador de escape, fabricada con hilo de vidrio de filamento continuo, texturizado y comprimido, sujeto mediante costuras de bajo punto de fusión. La comparación a continuación se centra en la selección de una ruta de llenado para un programa de silenciador nuevo o existente.

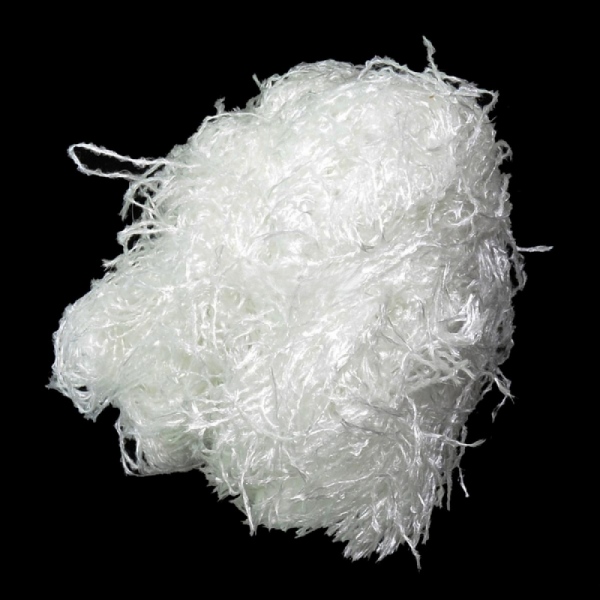

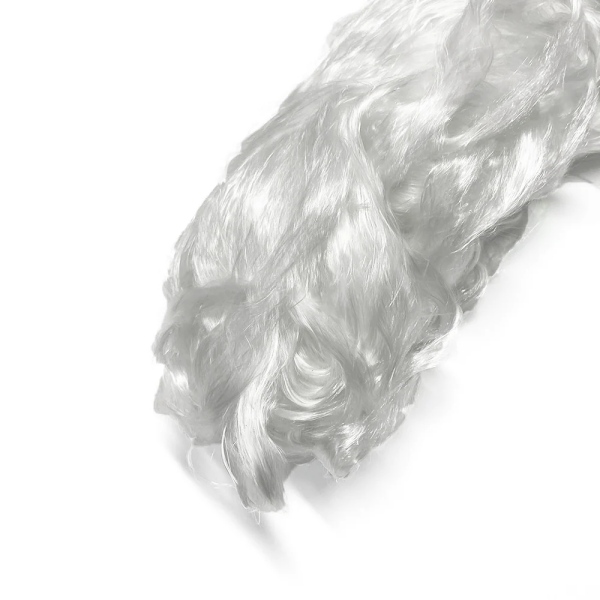

Relleno de silenciador a granel no es una especificación de material completa. Identifique si la cotización cubre fibra picada, material de filamento continuo preparado u otra construcción definida. No asuma que todo lo suministrado sin una lámina cosida tiene la misma longitud de fibra o comportamiento de manipulación.
Distinga también la fibra a granel suministrada del llenado directo basado en equipos. Un sistema de llenado directo puede dosificar hilos de fibra de vidrio desde un paquete de suministro e introducirlos a través de una boquilla. Ese proceso no es lo mismo que colocar manualmente la fibra tomada de una bolsa.
Para una comparación útil, identifique la lámina propuesta y la materia prima existente, luego describa las operaciones realizadas en cada una. Un proceso de llenado controlado por máquina no debe representarse con un ejemplo de llenado manual sin pesaje.

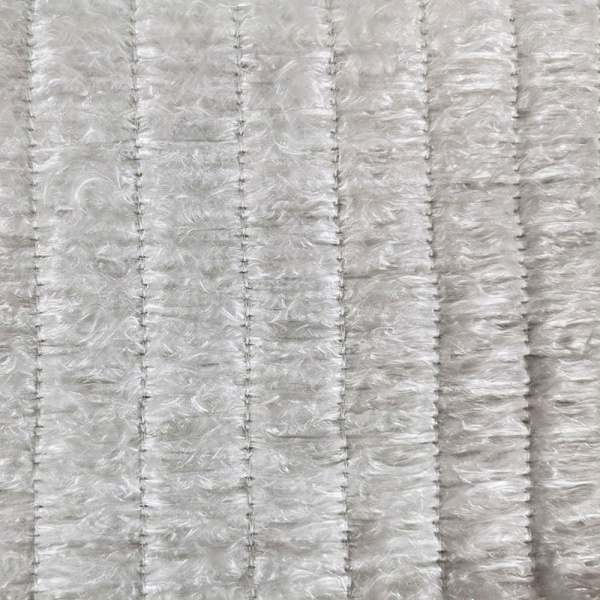

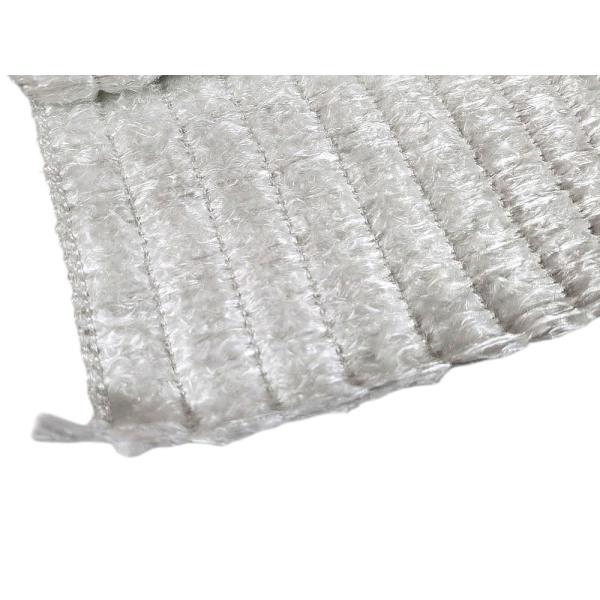

En una lámina de relleno expansible para silenciador, las costuras temporales restringen el hilo de vidrio voluminizado para su manipulación. El calentamiento inicial libera esa restricción para que la estructura de fibra pueda abrirse dentro del espacio asignado. La liberación cambia la disposición de la fibra; no crea fibra de vidrio adicional.
El material a granel se distribuye durante la operación de llenado. Dependiendo de la construcción especificada, también puede asentarse o cambiar durante el servicio, pero el término relleno a granel no identifica el mecanismo deliberado de liberación por calor utilizado en la lámina cosida.
Esto crea una diferencia práctica en la inspección. La colocación de la lámina antes del calentamiento y la distribución de la fibra después de la liberación son puntos de aceptación separados. Un ajuste en frío exitoso no es evidencia de que el material liberado llegue a todas las partes previstas de la cámara.
Para el mecanismo en sí, consulte cómo las láminas de fibra de vidrio de liberación por calor llenan un silenciador.
| Pregunta sobre el proceso | Lámina de relleno de liberación por calor | Llenado de fibra a granel o directo |
|---|---|---|
| ¿Qué entra en el conjunto? | Una pieza definida de material de fibra compacto y restringido. | Una carga de fibra medida introducida mediante el proceso manual o mecánico especificado. |
| ¿Cómo se controla la cantidad? | Por la especificación del material, el área de corte utilizable y el peso de fibra acordado. | Mediante pesaje o dosificación calibrada, con la cantidad entregada verificada. |
| ¿Qué controla la colocación? | El diseño de corte, el método de envoltura o posicionamiento y el espacio de liberación disponible. | La secuencia de llenado, la ruta de acceso, las herramientas y el método de distribución. |
| ¿Qué necesita revisión después del calentamiento? | Liberación, distribución local, retención y la condición del conjunto completo. | Distribución, retención y la condición del conjunto completo. |
| ¿Qué no se debe asumir? | Que la expansión compensa una carga de fibra insuficiente. | Que una fibra sin empaquetar requiere automáticamente un proceso manual no controlado. |

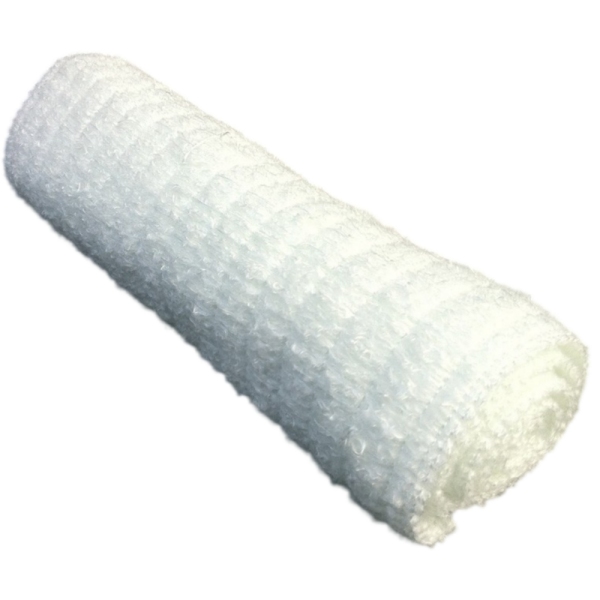

Considere una lámina expansible cuando la secuencia de producción permita colocar una pieza cortada a medida alrededor del núcleo antes de la inserción. Pruebe el ensamblaje compacto a través de la carcasa real, incluyendo su sección más estrecha, las juntas internas y los accesorios de los extremos.
Compruebe si la lámina permanece en su posición durante la inserción y si el método de fijación seleccionado permite su liberación prevista. Registre cualquier recorte o reenvuelto necesario en la estación. Estas operaciones pertenecen a la comparación de procesos, incluso cuando el material adquirido se describe como listo para instalar.
Cuando el proceso establecido llena una cámara parcialmente cerrada a través de un puerto o boquilla, examine cómo entraría una lámina en esa misma cavidad. Un cambio al empaquetado en lámina puede requerir una secuencia de ensamblaje diferente en lugar de una simple sustitución de material.
Mantenga una ruta de llenado directo validada en la comparación cuando las herramientas y la materia prima ya se adapten al producto. Revise la masa entregada, la distribución y los registros del proceso antes de decidir si cambiar la forma de suministro soluciona un problema de producción real.
Marque cada zona en la sección transversal y asigne su cantidad de llenado y método de colocación. No espere que empaquetado de silenciador autoexpansible en un compartimento suministre fibra a través de una partición sólida hacia otro.
Para una carcasa ovalada o un núcleo descentrado, inspeccione el espacio libre estrecho y el bolsillo más ancho por separado. La prueba de la lámina debe establecer dónde se asientan las piezas compactas y cómo se liberan. La prueba de llenado suelto debe establecer cómo llega la carga a esas mismas regiones y cómo permanece en ellas.
Utilice la distribución observada para comparar los procesos. Ni una carcasa irregular ni un gran volumen total de cavidad seleccionan el método de llenado por sí mismos.
Una comparación entre lámina y llenado suelto puede cambiar involuntariamente varias variables a la vez: grado de vidrio, construcción de filamentos, cantidad de fibra y capas laterales del núcleo. Registre esas diferencias antes de interpretar una prueba de sonido o una prueba de servicio.
Cuando el objetivo sea aislar el proceso de llenado, mantenga el material y la cantidad de fibra objetivo comparables siempre que sea posible. Cuando la lámina propuesta introduzca un sistema de fibra diferente, evalúelo como un cambio de diseño. El peso igual por sí solo no establece la equivalencia.
Asimismo, empaquetado de silenciador de filamento continuo no siempre significa una lámina de liberación por calor. Las fibras continuas pueden suministrarse en otras formas o utilizarse en procesos de bobinado y llenado. Especifique el comportamiento de costura y liberación por separado de la descripción de la fibra.
Utilice las condiciones de funcionamiento requeridas para aprobar el grado de fibra. Un mecanismo de liberación a baja temperatura y un requisito de servicio a alta temperatura describen partes diferentes de la especificación.
Compare fibra acústica seca, no una lámina cosida completa contra una carga de fibra sin empaquetar sin ajuste. Establezca si el peso de la lámina cotizada incluye costuras temporales u otros materiales incorporados.
Para el proceso de llenado, distinga el material retirado del inventario del material entregado en el silenciador. Registre los recortes, la pérdida por manipulación y las porciones no utilizadas por separado. Ninguna de esas cantidades debe contarse como fibra acústica instalada.
No reduzca la carga de fibra aprobada simplemente porque la lámina de reemplazo se expande. Por el contrario, no fuerce material adicional dentro de una cavidad solo para hacer que la lámina compacta parezca tan llena como un ensamblaje de llenado suelto antes de calentar.
El método de cálculo se cubre en dimensionamiento de lámina y peso de llenado para empaquetado de escape expansible. Utilice esa guía para convertir una carga aprobada en dimensiones, luego confirme el diseño propuesto mediante una prueba de ensamblaje.
Acuerde el procedimiento de acondicionamiento con los proveedores de material y silenciador antes de probar una lámina de liberación por calor. Registre la ubicación de medición relevante y las condiciones de exposición. Un tiempo de ralentí del motor fijo no es un sustituto universal para un procedimiento de liberación específico del material.
Después del ciclo prescrito, examine si las restricciones previstas se liberaron y si la fibra ocupa las regiones asignadas. Utilice una muestra de inspección planificada u otro método de inspección acordado; no infiera la distribución interna solo a partir de la temperatura externa de la carcasa o el sonido del escape.
Compruebe cualquier cinta, amarre o fijación añadida contra la construcción aprobada. Su propósito durante el ensamblaje no debe entrar en conflicto con la liberación requerida. Mantenga la protección permanente del núcleo y los componentes de retención en su lugar a menos que su eliminación sea parte de una revisión de diseño aprobada.
Para ambas rutas de llenado, siga la información de seguridad del material y los procedimientos de manipulación, ventilación y prueba en caliente de la instalación.
El siguiente registro de prueba separa la conveniencia de producción del rendimiento del silenciador terminado. Establezca los requisitos de aceptación antes de ejecutar las muestras para que el formato preferido no se seleccione solo por apariencia.
| Elemento de prueba | Registro para ambas rutas | Comprobación adicional de la lámina |
|---|---|---|
| Entrada de material | Identificación de fibra, carga seca y disposición de la capa circundante. | Especificación de costura y base de peso para el componente cortado. |
| Ensamblaje | Preparación, colocación, tiempo de cierre y retrabajo requerido. | Ajuste de inserción y estabilidad de la lámina compacta antes del cierre. |
| Distribución interna | Cobertura en cada zona de empaque designada mediante un método de inspección acordado. | Distribución después del ciclo de liberación prescrito. |
| Resultado acústico | Mediciones acústicas bajo las mismas condiciones de funcionamiento y de prueba documentadas. | Confirmar el estado de acondicionamiento especificado antes de la comparación. |
| Prueba de retención y servicio | Migración de fibra, pérdida de material y condición del componente observadas después del trabajo acordado. | Comprobar si hay liberación restringida o huecos persistentes. |
| Repetibilidad de producción | Variación a lo largo del conjunto de muestras acordado, no solo en un ensamblaje exitoso. | Consistencia del plano de corte, las sujeciones y la condición de liberación. |
Incluir mediciones de pérdida de presión donde el diseño del escape lo requiera. Un formato de llenado diferente no es, por sí mismo, prueba de una menor contrapresión, una mayor vida útil o el cumplimiento de un requisito de ruido de escape terminado.
Una vez que ambas construcciones cumplan con los requisitos de aceptación, compare su costo por silenciador aceptado. Incluya el material comprado, el rendimiento aprovechable, la preparación, el llenado o envuelto, el cierre, la inspección y los costos de equipos pertinentes.
Para el empaque en lámina, mida el trabajo necesario para cortar, pesar y posicionar la pieza. Para el llenado directo, incluya el proceso real de dosificación, manipulación y cambio. Utilice datos de producción observados en lugar de asumir que una lámina siempre ahorra mano de obra o que el relleno suelto siempre cuesta menos.
Una fábrica con varias variantes de silenciadores puede mantener diferentes rutas de llenado para diferentes productos. La decisión no tiene por qué ser un único formato de material para toda la línea de producción.
Ningún resultado acústico se deriva únicamente del formato de suministro. Compare la fibra seleccionada, la cantidad instalada, la distribución y el silenciador completo bajo condiciones de prueba consistentes. La liberación por calor es una característica de llenado, no una reducción garantizada de decibelios.
Evalúelo frente a los controles de proceso requeridos. Las cargas pesadas, las instrucciones de colocación definidas o la dosificación basada en equipos pueden formar parte de una especificación de producción. La ausencia de una lámina no establece una mala repetibilidad.
Revise primero el material existente, la cantidad de llenado, el acceso a la cámara y los requisitos de acondicionamiento. La guata de silenciador es una descripción general, no una especificación de intercambiabilidad. Apruebe la lámina propuesta en el ensamblaje real antes de realizar pedidos repetidos.
Utilice únicamente el método de manipulación y acondicionamiento aprobado para esa construcción. Preexpandirla cambia el estado de instalación evaluado y puede eliminar el beneficio práctico de suministrar una lámina compacta.
Para una revisión de empaque de silenciador OEM, proporcione la sección transversal del silenciador, las dimensiones internas, la geometría del núcleo y la secuencia de ensamblaje. Incluya la especificación actual de la fibra y el peso del llenado en seco, o identifique esos valores como elementos de desarrollo.
Describa el problema que el cambio propuesto debería resolver: tiempo de preparación, acceso a una cavidad irregular, colocación inconsistente, pérdida de material u otro problema medido. Añada cantidades de muestra, demanda de producción esperada, requisitos de empaque y las pruebas de aceptación planificadas.
Para una opción de lámina liberada por calor, comience con la lámina de empaque de silenciador de fibra de vidrio expansible BSTFLEX. Los planos y las muestras existentes pueden respaldar una revisión a través de nuestro servicio de fabricación de empaques para silenciadores a medida.

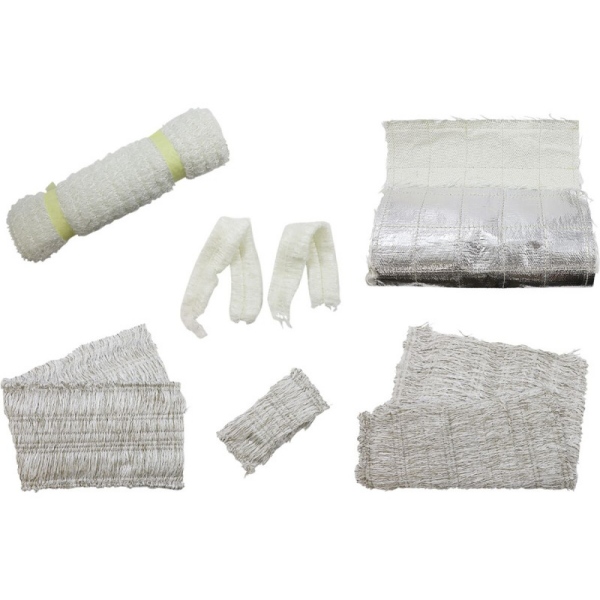

Existen otros formatos de empaque y relleno para silenciadores de escape disponibles para proyectos que requieran una ruta de suministro diferente. El objetivo de compra es un proceso de llenado controlado y validado, ya sea que la fibra entre en el silenciador como una lámina compacta o mediante una operación de llenado establecida.
