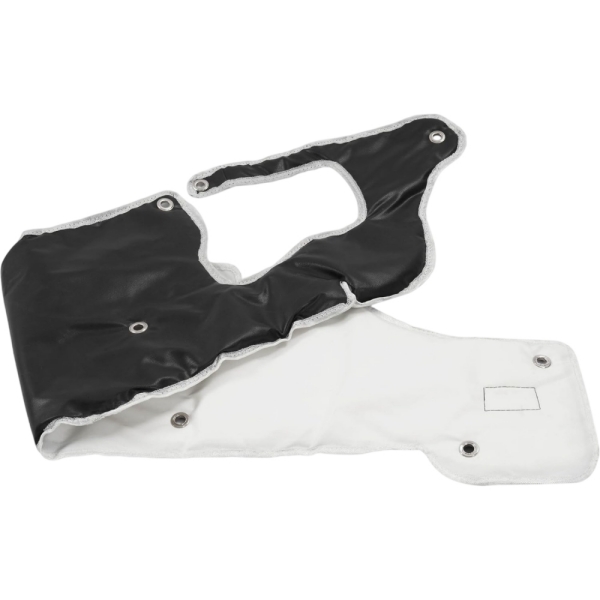

Un escudo térmico cortafuegos es una barrera térmica instalada en el mamparo del compartimento del motor para reducir el calor que llega al panel y al área detrás de él. Su función no es simplemente cubrir la mayor superficie posible. La cobertura útil es el área expuesta a la fuente de calor, mientras que la pieza terminada debe permitir que los sellos, controles, conectores y puntos de servicio funcionen correctamente.
Un cortafuegos rara vez presenta una única condición de instalación uniforme. La sección detrás de un tubo de bajada puede requerir un tratamiento diferente al del mamparo superior. Un pasacables necesita una abertura controlada, y una placa de acceso extraíble debe permanecer extraíble. Estos detalles deben tenerse en cuenta antes de elegir el material aislante del cortafuegos.
Suministros BSTFLEXLáminas y esteras aislantes térmicasPara la protección térmica en automóviles, el punto de partida para un escudo térmico cortafuegos personalizado es un plano de cobertura y un requisito de funcionamiento, seguido de la selección del material de construcción y el método de fijación.
Utilice una fotografía o un dibujo del lado del motor para dividir el mamparo en zonas térmicas y áreas que deben permanecer despejadas. Añada la posición de los componentes calientes cercanos a la misma imagen. Un dibujo del panel de la carrocería por sí solo no muestra por qué una parte del escudo requiere más atención que otra.
Identifique las partes que dan al colector de escape, la carcasa de la turbina del turbocompresor o el tubo de bajada. Registre sus posiciones relativas y la separación mínima prevista durante el funcionamiento. Compruebe la disposición mediante el movimiento permitido del motor y el escape, no solo con todo frío y parado.
El contorno del escudo debe abarcar la zona expuesta sin entrar en contacto con la fuente de calor. Si el espacio es insuficiente, revise la geometría o la disposición de montaje. Una mayor resistencia a la temperatura de la fibra no sustituye la necesidad de un espacio libre adecuado.
Marque los pasacables, las fundas de la columna de dirección, las conexiones del calentador, los conductos de cables y cualquier otra abertura. La barrera debe tener espacio libre alrededor de estos elementos para que no desplace un sello, no cargue un conector ni restrinja el movimiento de una pieza.
Un recorte para el escudo térmico no sustituye a un pasacables ni a un accesorio de mamparo sellado. Del mismo modo, extender una lámina reflectante sobre una abertura dañada no repara el cortafuegos. Solucione los defectos del panel y sus componentes de sellado por separado.
Muestre las cubiertas, los sujetadores, las etiquetas de identificación y los puntos de inspección que deben permanecer accesibles. Indique también dónde se puede apoyar o fijar un escudo. Una forma grande y continua puede parecer sencilla en un dibujo, pero resultar poco práctica una vez instalado el equipo circundante.
El término aislamiento del cortafuegos puede describir varios tratamientos diferentes. El blindaje reflectante del lado del motor aborda la exposición a la radiación antes de que llegue al mamparo. El aislamiento del lado de la cabina aborda la transferencia de calor dentro del conjunto interior. Las capas de control de ruido tienen otra función y requieren sus propias especificaciones de rendimiento.
En una estructura reflectante del lado del motor, la superficie reflectante expuesta debe quedar orientada hacia la fuente de radiación. Una capa reflectante cubierta por un revestimiento o presionada contra otra superficie sólida no cumple la misma función de barrera radiante. El material destinado al compartimento del motor no debe especificarse automáticamente como revestimiento interior expuesto.
Ninguna de estas descripciones establece una clasificación de resistencia al fuego. No se debe inferir la contención de llamas, el sellado contra el humo ni el cumplimiento de los requisitos del vehículo a partir de la temperatura o la reflectividad de la fibra. Un escudo térmico suplementario para el cortafuegos no reemplaza el mamparo original ni sus sellos obligatorios; cualquier requisito de comportamiento ante el fuego requiere evidencia independiente para el conjunto especificado.
Compare el revestimiento, la capa textil o aislante, el sistema de laminación y la fijación. Dos materiales con superficies reflectantes similares pueden tener diferentes espesores, flexibilidad y requisitos de adhesión. Solicite detalles sobre la construcción exacta que se suministrará.

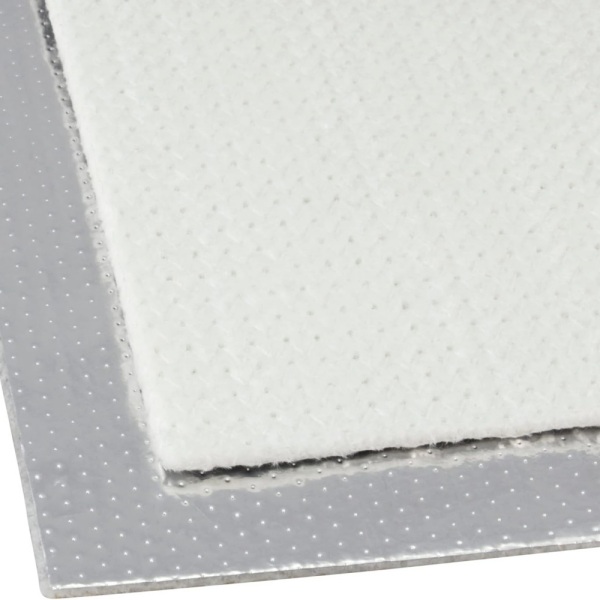

ElManta protectora térmica de fibra de vidrio y aluminio con respaldo adhesivoCombina una superficie de aluminio, una capa de fibra de vidrio y un adhesivo en la parte posterior. Ofrece una opción inicial para cortar secciones a medida en un panel adecuado.
Para aplicaciones en cortafuegos, confirme cómo el material se adapta a las nervaduras y huecos, dónde es posible el contacto adhesivo total y si el espesor final deja suficiente espacio alrededor de las piezas adyacentes. La aprobación debe abarcar el laminado y el adhesivo, no solo la capa de fibra de vidrio.
Elbarrera protectora térmica de sílice y aluminio con respaldo adhesivoUtiliza un sustrato de sílice tejido con una superficie reflectante. Puede considerarse para proyectos que requieran sílice en la composición del material.
Cambiar el sustrato no aumenta automáticamente la temperatura admisible de la interfaz adhesiva. Antes de seleccionar la pieza final, especifique la exposición continua, los picos de corta duración y las condiciones del panel adherido.
BSTFLEX también ofrece unbarrera térmica de aramida aluminizadapara aplicaciones que incluyen protección cortafuegos. Esto ofrece al proyecto otra opción de sustrato sin asumir que todas las barreras cortafuegos deban usar fibra de vidrio o sílice.
Al solicitar esta construcción, indique el método de fijación propuesto y el soporte de borde necesario. No dé por sentado que tiene el mismo reverso autoadhesivo, sistema de laminación o procedimiento de instalación que una alfombra con adhesivo.

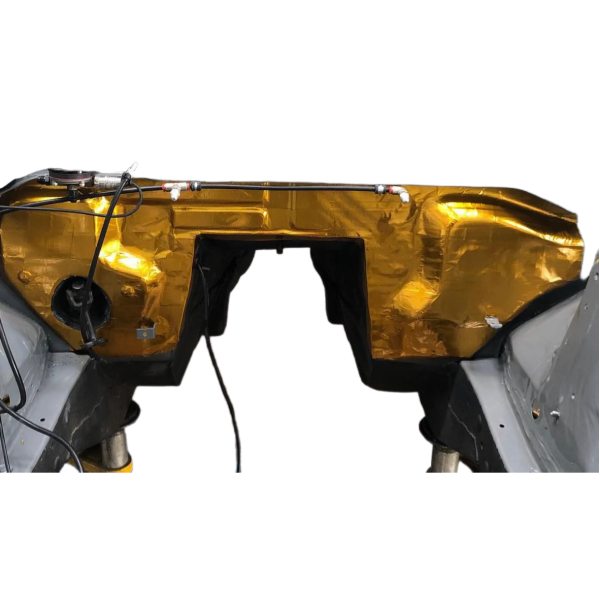

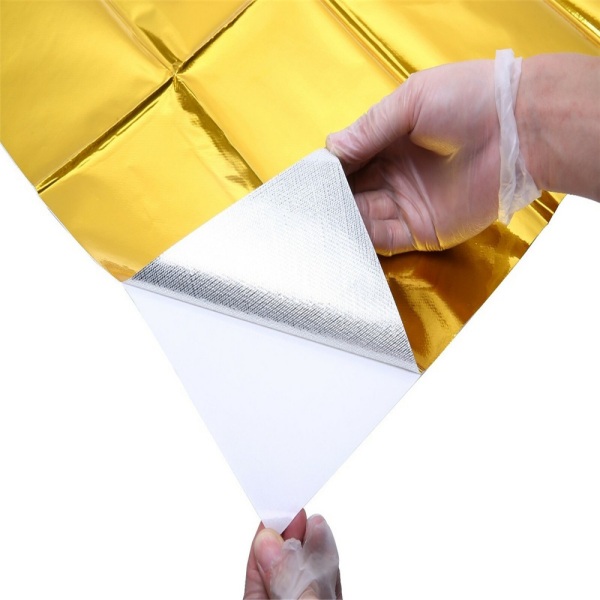

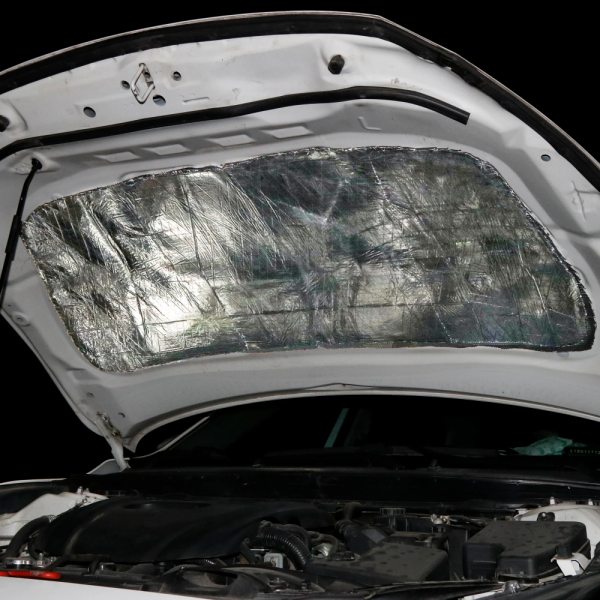

Unlámina reflectante de calor dorada con adhesivoPuede considerarse cuando se requiere un tratamiento reflectante delgado sobre una superficie adecuada de un cortafuegos o mamparo. Su función difiere de la de una estera aislante más gruesa.
El aspecto dorado no es un indicador de rendimiento universal. Compare la construcción documentada, los límites de temperatura y el resultado de la instalación en lugar de seleccionar un material por su color. Confirme el límite de la superficie reflectante por separado del límite del adhesivo.
El aislamiento del cortafuegos debe dimensionarse a partir de puntos de referencia repetibles. Ubique los orificios críticos a partir de puntos de referencia acordados, en lugar de un borde recortado irregular. Incluya la dirección de visualización para que el lado que da al motor no se confunda con el lado que da a la cabina.
Las configuraciones para vehículos con volante a la izquierda y a la derecha pueden requerir contornos y aberturas diferentes. Trátelas como configuraciones de dibujo independientes hasta que se confirme el ajuste; una forma simétrica no se considera automáticamente una segunda versión aprobada.
| Detalle del dibujo | Información para definir |
|---|---|
| Límite de cobertura | Zonas protegidas, fuera del contorno natural y áreas que deben permanecer descubiertas. |
| Orientación de piezas | Superficie orientada hacia el motor, vista de instalación, variante del vehículo y revisión del dibujo. |
| Recortes y espacios libres | Ubicación de los pasacables, aberturas de servicio, holguras de las piezas móviles y tolerancias de posición críticas. |
| Características de los accesorios | Puntos de fijación aprobados, superficies de unión permitidas y cualquier área que deba permanecer libre de adhesivo. |
| Secciones y bordes | Piezas separadas, juntas o solapamientos aprobados, tratamiento de bordes expuestos y espesor local máximo. |
| Referencias de inspección | Las dimensiones y las características de ajuste se utilizan para aprobar la muestra y comprobar las piezas de producción. |
BSTFLEXAlfombrillas reflectantes de calor troqueladas a medidaProporcionar una ruta desde el material en láminas hasta un contorno definido. La viabilidad de los recortes, las secciones estrechas y los requisitos de soporte local se evalúa en función del material elegido y el proceso de conversión.
Decida si la barrera se instalará sobre un panel de carrocería desnudo o después de que el motor, los arneses y demás equipos estén en su lugar. Un contorno que se ajuste durante el ensamblaje de la carrocería puede ser imposible de colocar durante una modificación sin retirar los componentes circundantes.
Cuando el acceso sea restringido, considere la posibilidad de instalar secciones separadas con un orden de instalación definido. En la medida de lo posible, evite colocar juntas cerca de aberturas críticas y especifique cualquier solapamiento en lugar de permitir que los instaladores lo hagan de forma diferente en cada vehículo. Verifique el grosor de las juntas con respecto al espacio libre disponible.
Para las secciones adheridas, verifique la pintura o el revestimiento, su estado y la temperatura prevista en la interfaz adhesiva. Para las secciones fijadas, utilice un sistema de soporte homologado y evalúe la carga en los puntos de fijación. Si bien se pueden añadir fijaciones adicionales, esto no garantiza la idoneidad de un adhesivo sobrecalentado o un laminado inestable.
Las preguntas detalladas sobre la vinculación se tratan en elGuía de selección de adhesivos para protectores térmicos autoadhesivosEn cuanto al diseño del cortafuegos, el requisito adicional es que los sellos, conectores y tapas de servicio sigan siendo utilizables después de la instalación de la barrera.
Consideremos un mamparo con un tubo de bajada cerca de un lateral, un conector de cableado central y una cubierta extraíble encima. Este es un ejemplo de diseño, no una configuración de vehículo probada.
Una forma de evaluarlo consiste en una sección dedicada orientada hacia el escape, una abertura controlada alrededor del sello del conector y un tratamiento independiente para la cubierta extraíble. Esta disposición permite evaluar el material del lado caliente y su fijación sin necesidad de unir una lámina continua a través de todas las zonas de servicio.
El ejemplo no demuestra que un escudo segmentado sea siempre mejor. Muestra por qué el contorno del material, el plan de fijación y el acceso para mantenimiento deben desarrollarse conjuntamente. Confirme tanto la cobertura como el ajuste en el conjunto real.
Defina los puntos de medición antes de realizar la prueba. Según el objetivo, estos pueden incluir el panel lateral del motor, una interfaz adhesiva, el mamparo lateral de la cabina o un componente adyacente sensible a la temperatura. La temperatura de un punto no debe reportarse como representativa de todos los demás.
Al evaluar un cambio, utilice condiciones de funcionamiento comparables: condiciones ambientales, carga del motor, flujo de aire, duración de la prueba y el período posterior a la parada. Indique la temperatura admisible en la ubicación seleccionada en lugar de basarse en una afirmación no especificada sobre la reducción de la calefacción en la cabina.
Inspeccione la pieza tras la evaluación térmica y de durabilidad acordada. Compruebe si hay desprendimiento, separación de capas, marcas de contacto, recortes dañados y movimiento en las fijaciones. Accione los controles afectados y confirme que las tapas de acceso y los conectores aún se pueden reparar según lo previsto.
Publique conjuntamente la especificación de construcción del material, el patrón final y la fijación. Cualquier cambio en el revestimiento, el soporte, el recubrimiento, el contorno o la posición de la salida de aire cercana debería dar lugar a una revisión de las condiciones de aprobación afectadas.
Para los fabricantes de equipos originales (OEM) del sector automotriz, los proveedores de componentes y los fabricantes de equipos, la solicitud de cotización (RFQ) debe explicar la instalación en lugar de limitarse a solicitar una ficha técnica sobre altas temperaturas. Envíe un esquema del lado del motor, fotografías, la ubicación de la fuente de calor, la distancia mínima de operación y la temperatura objetivo para el área protegida.
Incluya el espesor del material propuesto, el acabado de la superficie de montaje, la preferencia de fijación y los recortes necesarios. Identifique las variantes del vehículo, las restricciones de servicio, la cantidad de muestras y la demanda de producción prevista. Marque las dimensiones o valores de rendimiento no resueltos como elementos en desarrollo en lugar de presentarlos como especificaciones aprobadas.
BSTFLEX puede revisar la solicitud a través de suServicios de fabricación y suministro de materiales de barrera térmica para fabricantes de equipos originales (OEM).Se pueden considerar láminas, paneles cortados y piezas en bruto con formas específicas, según los requisitos de construcción y diseño seleccionados.
Envíe el plano de su escudo térmico cortafuegos para su revisión de materiales y cotización.La muestra acordada sirve de base para comprobar la cobertura, la instalación y el rendimiento térmico antes de que se publique la especificación de producción.
No necesariamente. Primero, analice las condiciones de exposición e instalación. Algunos proyectos pueden usar una sola estructura; otros pueden requerir blindaje localizado o secciones de servicio separadas. Seleccione la disposición según los requisitos térmicos y valide el diseño final.
No. Una lámina de plástico no debe sustituir a un pasacables, manguito o accesorio de mamparo sellado correctamente especificado. Conserve la función del sistema de sellado original y mantenga la barrera libre de piezas móviles o que requieran acceso.
No. Las descripciones se refieren a diferentes objetivos de rendimiento. Un tratamiento combinado requiere evidencia tanto de sus funciones térmicas como acústicas, así como de su idoneidad para el lugar de instalación previsto.
Solo después de haber verificado los planos correspondientes. La posición de la dirección, el recorrido del cableado, las conexiones de calefacción y el equipo opcional pueden modificar las aberturas o la cobertura requerida. Defina las versiones aplicables en el plano aprobado.
