Elegir el grosor adecuado para una lámina de acero inoxidable gofrada para protección térmica es una de las decisiones más importantes en el diseño y la fabricación de este tipo de protección. El grosor influye en la rigidez, el peso, la conformabilidad, la resistencia a las vibraciones, la estabilidad de la instalación y la durabilidad a largo plazo en entornos reales de altas temperaturas de escape. Una lámina demasiado delgada puede no proporcionar la estabilidad estructural suficiente para algunas aplicaciones, mientras que una demasiado gruesa puede añadir peso innecesario o reducir la flexibilidad de conformado en diseños con espacios reducidos.

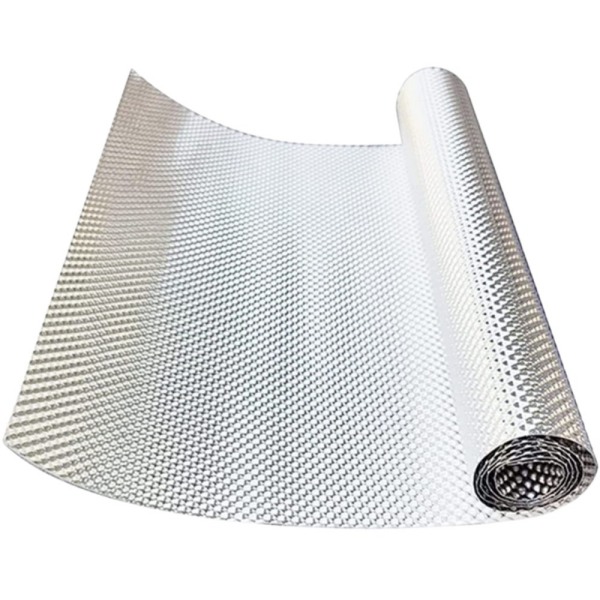

En BSTFLEX, nuestra Lámina de barrera térmica de acero inoxidable con relieve Se utiliza ampliamente para protectores térmicos de escape, barreras térmicas de turbo, protectores de convertidores catalíticos, protectores de silenciadores, barreras cortafuegos y protección térmica de la parte inferior del vehículo. Los espesores más vendidos incluyen: 0,1 mm , 0,15 mm , y 0,2 mm que cubren muchas necesidades comunes de fabricación de escudos térmicos para la industria automotriz e industrial.
El grosor no es solo un detalle dimensional. Influye directamente en el comportamiento del material de protección térmica durante el corte, el plegado, el estampado, el conformado, la instalación y el uso a largo plazo. En aplicaciones automotrices y de escape, una lámina de protección térmica debe resistir vibraciones, ciclos térmicos repetidos, flujo de aire y tensiones de instalación, manteniendo la geometría prevista alrededor de la fuente de calor.
Al seleccionar el espesor de una lámina de acero inoxidable gofrada, la decisión debe basarse en el entorno de aplicación completo, y no solo en el costo del material. El espesor adecuado ayuda a equilibrar el rendimiento, la eficiencia de fabricación y la vida útil.
Las láminas más gruesas generalmente proporcionan mayor rigidez estructural. Esto resulta útil cuando el escudo térmico debe mantener su forma en una superficie mayor, resistir vibraciones o mantener un espacio de aire más estable cerca de los componentes de escape.
Las láminas más delgadas suelen ser más fáciles de cortar, doblar y moldear, especialmente para diseños compactos o más complejos. Si la pieza requiere dobleces pronunciados o un conformado intrincado, un calibre más delgado puede resultar más práctico.
Las láminas de acero inoxidable más delgadas ayudan a reducir el peso total de la pieza. Esto puede ser importante en aplicaciones automotrices de alto rendimiento, competición o donde el peso es un factor crítico.
En algunos casos, una lámina gofrada más gruesa ofrece mayor durabilidad para protectores de mayor tamaño o áreas de instalación más exigentes. Sin embargo, no siempre es mejor optar por la opción más gruesa. La mejor elección depende de cómo se fabricará y utilizará la pieza.
Cuando se instala un escudo térmico cerca de tubos de escape, turbocompresores, convertidores catalíticos o silenciadores, la estabilidad de la instalación es fundamental. El grosor influye en la resistencia del escudo a la deformación tras la instalación y durante los ciclos repetidos de calentamiento y enfriamiento.
El gofrado mejora la rigidez de la lámina al añadir estructura superficial. Esto significa que una lámina de acero inoxidable gofrada suele ofrecer mayor rigidez que una lámina plana del mismo espesor. Por ello, la selección del espesor no debe considerarse de forma aislada. El diseño del patrón y la profundidad del gofrado también influyen en el comportamiento de la pieza final.
Si la lámina utiliza un patrón en relieve eficaz, un material más delgado aún puede proporcionar suficiente rigidez en algunas aplicaciones. Si la pieza es grande, está muy expuesta o necesita mayor estabilidad dimensional, una opción más gruesa puede ser la mejor elección. BSTFLEX admite chapa de acero inoxidable grabada a medida Producción con múltiples opciones de moldes de estampado existentes para diferentes requisitos del proyecto.
La forma más práctica de elegir el espesor es adaptar la lámina al entorno de aplicación, el tamaño de la pieza, el método de conformado y el objetivo de rendimiento.
0,1 mm Se suele elegir cuando se prioriza un menor peso y una mayor facilidad de conformado. Es adecuado para estructuras de protección térmica más ligeras, requisitos de fabricación más flexibles y aplicaciones donde la pieza no requiere el máximo nivel de rigidez.
Razones típicas para elegir 0,1 mm:
Este grosor suele ser práctico para barreras preformadas de menor tamaño, sistemas de blindaje ligeros y aplicaciones personalizadas específicas donde la flexibilidad es más importante que la máxima resistencia estructural.
0,15 mm Suele ser la opción más equilibrada para la fabricación de escudos térmicos en general. Ofrece una combinación práctica de rigidez, maleabilidad, durabilidad y un peso manejable. Para muchos proyectos de escudos térmicos de escape, este grosor es una excelente opción intermedia.
Razones típicas para elegir 0,15 mm:
Para muchas aplicaciones de estilo OEM y de posventa, 0,15 mm es una opción práctica y eficiente.
0,2 mm Se suele elegir cuando se requiere mayor rigidez y estabilidad estructural. Resulta útil para pantallas de mayor tamaño, aplicaciones expuestas a vibraciones intensas o piezas que deben mantener su forma de manera más precisa con el paso del tiempo.
Razones típicas para elegir 0,2 mm:
Este grosor puede ser preferible para diseños de escudos estructurales más resistentes, siempre que el proyecto pueda soportar el peso adicional y la menor flexibilidad en comparación con las opciones más delgadas.
| Espesor | Ventaja principal | Lo mejor para | Carácter general |
|---|---|---|---|
| 0,1 mm | Más ligero y más fácil de moldear. | Piezas más pequeñas, fabricación flexible, diseños sensibles al peso. | Más flexible |
| 0,15 mm | Rigidez y conformabilidad equilibradas | Fabricación general de protectores térmicos para escapes | El más versátil |
| 0,2 mm | Mayor rigidez y mejor retención de la forma. | Escudos más grandes, estructuras más resistentes, mayor exigencia de estabilidad. | Más rígido |
Antes de decidir entre 0,1 mm, 0,15 mm y 0,2 mm, es útil hacerse las siguientes preguntas:
Estas preguntas ayudan a determinar si la selección debe basarse en una mayor facilidad de conformado o en una mayor rigidez.
Para el blindaje de los tubos de escape, el grosor debe seleccionarse en función del tamaño de la pieza, el tipo de montaje y la exposición a vibraciones. Los blindajes más pequeños pueden funcionar bien con un material más delgado, mientras que los blindajes más grandes o más expuestos pueden requerir una lámina más resistente.
Las aplicaciones en áreas de turbocompresores a menudo implican calor más intenso y un espacio de instalación más reducido. La elección del espesor debe considerar tanto la intensidad del calor como la necesidad de fabricación con forma. En algunos entornos de muy alta temperatura, una solución de aleación de grado superior como Protector térmico de aleación Inconel 625 También puede ser más apropiado.
La protección del convertidor catalítico suele requerir una barrera estable y duradera que conserve bien su forma. El grosor debe ajustarse al tamaño de la protección y a la estructura de montaje.
Para superficies de mayor tamaño, como paneles cortafuegos o protectores inferiores, la rigidez y la estabilidad del panel cobran mayor importancia. En función de la geometría y la estructura de soporte, suele preferirse un grosor equilibrado o mayor.
El espesor también debe coincidir con el plan de fabricación. Si la lámina se cortará y suministrará únicamente como material, la decisión puede diferir de la de un proyecto donde la lámina deba ser estampada, doblada o conformada para obtener piezas terminadas. BSTFLEX ofrece desarrollo personalizado de láminas de barrera térmica de acero inoxidable gofradas a partir de planos, muestras, dimensiones o requisitos de la aplicación.
Nuestro Lámina de barrera térmica de acero inoxidable con relieve Está disponible para el suministro de láminas o para proyectos de protección térmica fabricados a medida, con múltiples opciones de moldes de estampado para adaptarse a diferentes niveles de rigidez y conformabilidad.
El mejor espesor para las láminas de protección térmica de acero inoxidable repujado depende del equilibrio entre rigidez, conformabilidad, peso, entorno de aplicación y exigencias de servicio a largo plazo. En muchos proyectos, 0,1 mm , 0,15 mm , y 0,2 mm Cada una tiene una función definida. Las láminas más delgadas pueden ser mejores para piezas más ligeras o con formas más complejas, mientras que las láminas más gruesas pueden ser mejores para estructuras más resistentes y escudos más grandes.
Si está seleccionando materiales para la fabricación de sistemas de escape, turbocompresores, convertidores catalíticos, cortafuegos o protectores térmicos de los bajos del vehículo, BSTFLEX puede ayudarle a recomendarle el material adecuado. Lámina de barrera térmica de acero inoxidable El grosor se determina en función del diseño de la pieza, el patrón de grabado y los requisitos de la aplicación.
Para muchas aplicaciones, 0,15 mm es una opción práctica e intermedia, ya que ofrece una combinación equilibrada de rigidez, conformabilidad y peso manejable.
Un grosor de 0,1 mm suele ser adecuado cuando el proyecto requiere un moldeado más sencillo, un menor peso y una rigidez suficiente mediante un diseño con relieve, en lugar de simplemente mediante un material más grueso.
A menudo se elige un espesor de 0,2 mm cuando el blindaje necesita mayor rigidez, una mejor retención de la forma o una mayor estabilidad estructural en aplicaciones más grandes o exigentes.
En algunos casos, sí. El gofrado mejora la rigidez, por lo que una lámina gofrada puede ofrecer mayor rigidez que una lámina plana del mismo grosor. La decisión final depende de la aplicación y del diseño de la pieza.
Sí. BSTFLEX puede recomendar un espesor adecuado en función de la ubicación de la aplicación, el tamaño de la pieza, el patrón de grabado, el método de conformado y el objetivo de rendimiento.
