un manta de seguridad turbo está instalado alrededor de la carcasa del compresor del turbocompresor para proporcionar una barrera de contención en caso de falla del lado del compresor. La instalación correcta depende de algo más que simplemente enrollar la manta alrededor de la carcasa. La manta debe asentarse en la posición prevista, permanecer retenida de forma segura y evitar interferencias con tuberías de carga, abrazaderas, soportes, cableado y otros componentes cercanos.
Esta guía se centra específicamente en la instalación de un Manta de seguridad BSTFLEX Turbo. No se aplica a una manta térmica del lado de la turbina. Si su proyecto requiere aislamiento térmico alrededor de la carcasa de la turbina, consulte la Manta de protección térmica Turbo BSTFLEX rango en su lugar.
El procedimiento de instalación siempre debe seguir las instrucciones proporcionadas para la configuración exacta de la manta y el turbocompresor. Una manta de contención no debe modificarse, estirarse demasiado ni asegurarse con herramientas improvisadas para compensar un ajuste incorrecto.
Una manta de seguridad turbo está colocada alrededor del carcasa del compresor, no la carcasa de la turbina.
La carcasa del compresor es la cubierta del lado frío que rodea la rueda del compresor y se conecta al sistema de admisión y carga de aire. El propósito de la manta de seguridad es proporcionar una capa de contención reforzada alrededor de esta área.
Esta distinción es importante porque una manta térmica turbo cumple una función diferente. Normalmente se instala una manta térmica en la carcasa de la turbina para reducir el calor radiante y mejorar la gestión térmica. Una manta de seguridad turbo está diseñada para la contención del lado del compresor.
No instale una manta de seguridad sobre la carcasa de la turbina a menos que el producto haya sido diseñado y documentado específicamente para ese fin.

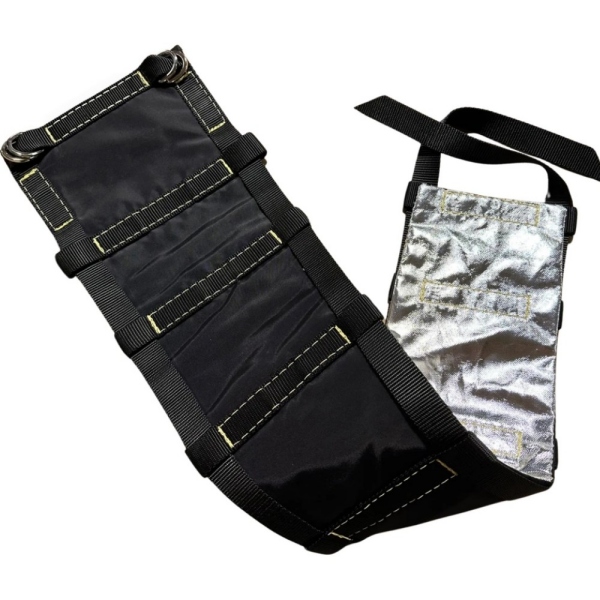

Antes de fijar la manta, compare su forma y dimensiones con la carcasa del compresor real.
Verifique lo siguiente:
Una manta demasiado pequeña puede ejercer una carga excesiva sobre las costuras o el sistema de sujeción. Una manta demasiado grande puede moverse, agruparse o interferir con los componentes circundantes.
Si la geometría de la carcasa no coincide con el patrón de la manta, no fuerce la manta en su posición. Para aplicaciones personalizadas, envíe las dimensiones de la carcasa, fotografías o un dibujo a BSTFLEX para que se pueda revisar el ajuste antes de la producción.

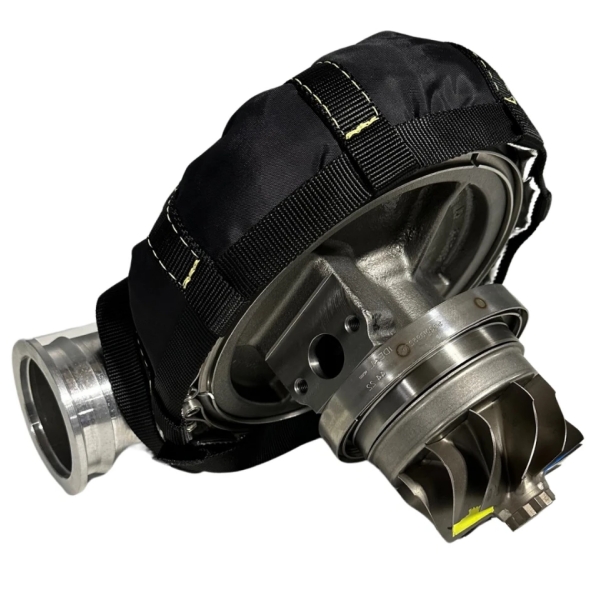

Coloque la manta alrededor de la carcasa del compresor sin apretar completamente el sistema de retención. Utilice esta posición de prueba para confirmar la orientación y el espacio libre.
Antes de fijar, comprobar que:
La orientación correcta debería permitir que la manta siga la forma de la carcasa sin distorsión excesiva.

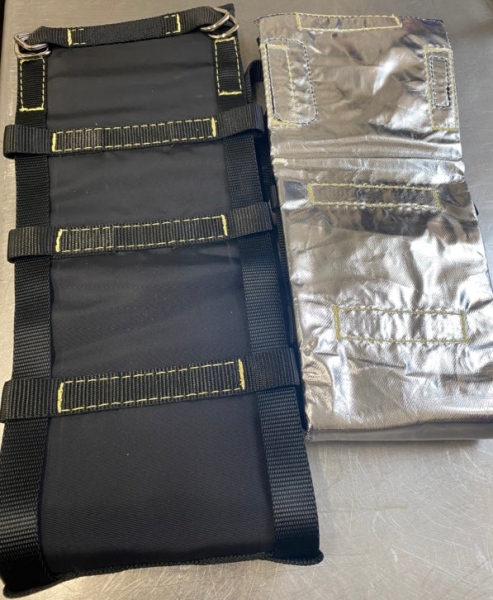

Utilice el sistema de fijación suministrado con la manta específica. Dependiendo del diseño, esto puede incluir correas, hebillas, puntos de fijación reforzados u otros elementos de retención.
El objetivo es mantener la manta en una posición segura durante la operación del vehículo sin dañar la manta ni los componentes cercanos.
No reemplace el sistema de fijación previsto con métodos improvisados como:
Una fijación improvisada puede cambiar la distribución de la carga alrededor de la manta y dañar el refuerzo o los puntos de fijación.
No existe un par de apriete universal ni una tensión de correa que se aplique a todas las mantas de seguridad turbo. Utilice las instrucciones de instalación proporcionadas para el producto exacto en lugar de asumir que una instalación más ajustada siempre es mejor.
El espacio libre es una de las partes más importantes de la instalación. La manta debe permanecer segura sin interferir con el sistema del turbocompresor ni con los componentes circundantes.
Confirme que la manta no interfiere con la salida del compresor o la conexión de la tubería de carga. El tubo y la abrazadera deben permanecer correctamente asentados y accesibles.
La manta no debe obstruir la entrada del compresor ni interferir con ningún tubo de entrada, manguera o conexión de filtro.
Compruebe si las abrazaderas de la carcasa del compresor o las bandas de retención requieren acceso de servicio. No coloque la manta de manera que sea imposible realizar una inspección o extracción de rutina.
Si un actuador, varillaje u otro componente móvil está ubicado cerca de la carcasa del compresor, confirme que pueda moverse en todo su rango operativo sin entrar en contacto con la manta.
No permita que la manta aplaste, doble o ejerza presión no deseada sobre las líneas de aceite o refrigerante. Verifique los accesorios y el recorrido antes de la fijación final.
Verifique el cableado y los sensores para detectar puntos de contacto. Un borde de la manta que roza contra un mazo de cables durante la vibración puede crear un nuevo problema de mantenimiento incluso si la manta permanece segura.
Inspeccione los soportes, láminas de metal y otros componentes cercanos en busca de bordes afilados o posibles puntos de fricción. El contacto continuo puede dañar la capa exterior de la manta con el tiempo.
Más cobertura no significa automáticamente mejor. La cobertura correcta depende del diseño de la manta y de la configuración de la carcasa del compresor.
Una manta correctamente instalada debería:
Si la manta debe estirarse agresivamente para alcanzar los puntos de sujeción, se debe revisar el ajuste antes de continuar con la instalación.
Una manta de seguridad turbo está diseñada para la contención del lado del compresor. No debe confundirse con una manta térmica para la carcasa de la turbina.
Diferentes carcasas de compresores pueden tener diferentes dimensiones exteriores incluso dentro de familias de turbocompresores similares. Confirme la configuración real de la carcasa en lugar de confiar únicamente en el nombre del producto.
La posición de entrada, la orientación de salida, las abrazaderas y las características externas afectan el ajuste de la manta.
Cables adicionales, bridas para cables o abrazaderas aleatorias no deben reemplazar el sistema de sujeción diseñado para la manta.
Verifique las conexiones de entrada y salida del compresor después de colocar la manta. Las abrazaderas deben permanecer correctamente asentadas y accesibles.
Repare las fugas de aceite, refrigerante u otras fugas antes de la instalación. No utilice la manta para cubrir un problema mecánico no resuelto.
Si la manta no coincide con la carcasa del compresor, una fuerza de sujeción excesiva no es una solución adecuada. Revisa el tamaño de la manta o solicita un patrón personalizado.
Después de la instalación, realice una inspección física y visual final antes de que el vehículo vuelva a funcionar.
Confirma que:
Vuelva a inspeccionar la manta después de la operación inicial de acuerdo con las instrucciones del producto y los requisitos de aplicación. Busque movimiento, roce o cambios en la posición de sujeción.
Para verificaciones de servicio continuas, consulte Inspección de la manta de seguridad Turbo: cuándo reemplazar una manta Turbo Shatter.
Una carcasa de compresor personalizada puede requerir un patrón de manta personalizado. Para la evaluación del proyecto, proporcione tanta información de instalación como sea posible.
| Información | Por qué es importante |
|---|---|
| Identificación del turbocompresor | Proporciona la referencia básica de la carcasa del compresor. |
| Dimensiones de la vivienda | Ayuda a determinar el tamaño y el patrón de la manta. |
| Fotografías claras | Muestra entrada, salida, abrazaderas y geometría externa. |
| Datos de dibujo o escaneo | Admite el desarrollo de patrones personalizados cuando esté disponible |
| Componentes cercanos | Ayuda a identificar riesgos de espacio libre e interferencia. |
| Requisitos de fijación | Define el arreglo de retención preferido |
| Cantidad de pedido | Admite muestra, OEM y planificación de producción. |
| Requisitos de marca | Admite programas OEM o de marca privada |
Para obtener más información sobre el abastecimiento personalizado y el montaje de carcasas de compresores, consulte Manta de seguridad turbo para carreras: contención del compresor, equipamiento y suministro personalizado.
Un sistema completo de protección del turbo puede utilizar tanto contención como aislamiento térmico, pero los dos productos no deben considerarse intercambiables.
Si el proyecto también requiere aislamiento de la carcasa de la turbina, revise las Categoría de manta Turbo Heat Shield. BSTFLEX también suministra productos relacionados. Aislamiento del escudo térmico del escape y Envoltura térmica para escape y cabezal Productos para una gestión más amplia del calor del área de escape.
Si la carcasa de su compresor no coincide con un patrón estándar, BSTFLEX puede revisar los requisitos personalizados según las dimensiones de la carcasa, los dibujos, las fotografías y las condiciones de instalación.
Al solicitar una cotización, proporcione la identificación del turbocompresor, las medidas de la carcasa del compresor, la aplicación prevista, los requisitos de fijación, la cantidad estimada del pedido y cualquier requisito de OEM o de marca privada.
Vea la manta de seguridad BSTFLEX Turbo
Está instalado alrededor de la carcasa del compresor del turbocompresor. No debe confundirse con una manta térmica para la carcasa de la turbina.
Instale la manta según la disposición de sujeción especificada para el producto exacto. No utilice un ajuste excesivo para compensar un ajuste incorrecto.
La retención improvisada no debe sustituir el sistema de sujeción diseñado para la manta. Utilice los componentes de retención suministrados o aprobados.
Verifique la entrada y salida del compresor, las abrazaderas de tubería, los soportes, los componentes del actuador, las líneas de aceite y refrigerante, el cableado y el espacio libre disponible alrededor de la carcasa.
BSTFLEX puede revisar los requisitos personalizados de tamaño, estructura y fijación según la geometría de la carcasa del compresor, fotografías, dibujos y condiciones de instalación.
