Una pantalla de empaque de silenciador es una capa de retención mecánica que se utiliza para contener el empaque acústico dentro de un silenciador de escape. No reemplaza la fibra de vidrio, el basalto u otro material de embalaje aprobado. Su trabajo es ayudar a mantener ese material en la posición prevista y al mismo tiempo permitir que la construcción del silenciador funcione según lo diseñado.
Para compras OEM, la pantalla debe especificarse en un tamaño superior al de la hoja. El diámetro del alambre, la construcción entrelazada, el número de capas, el tratamiento de los bordes, las dimensiones de corte, la superposición y la posición de instalación afectan la forma en que el componente se ajusta y maneja durante el ensamblaje.
El BSTFLEX Rejilla de escape de acero inoxidable para retención del empaque del silenciador utiliza hilos de alambre de acero inoxidable de 0,011 pulgadas en una lámina entrelazada de dos capas. La hoja estándar actual es de 12 × 18 pulgadas con dos lados ondulados. Se pueden discutir cortes y embalajes personalizados para OEM y suministro de kits de reembalaje.
un retenedor del empaque del silenciador forma un recinto metálico o capa de soporte alrededor del embalaje acústico. Dependiendo del diseño del silenciador, puede resultar útil:
La pantalla en sí no es el principal relleno acústico. Un silenciador que utiliza empaquetadura de fibra de vidrio aún necesita la carga de fibra de vidrio especificada. Un diseño de empaquetadura de basalto o cerámica aún necesita la cantidad de fibra aprobada.
No reducir el relleno acústico simplemente porque se añade una malla de contención.
El mercado utiliza varias descripciones superpuestas:
Estos términos pueden describir la misma función general, pero no garantizan la misma construcción.
Una malla de alambre tejida normal, una malla tejida, una lámina de metal expandido y una pantalla de alambre multicapa entrelazada pueden tener una geometría de apertura, flexibilidad y comportamiento de borde muy diferentes. La especificación de compra debe identificar la construcción aprobada en lugar de basarse únicamente en la palabra malla.
| Especificación | Referencia de producto actual | Nota de compra OEM |
|---|---|---|
| familia de materiales | alambre de acero inoxidable | Especifique la aleación requerida por separado cuando el proyecto requiera un grado definido. |
| Diámetro del alambre | 0,011 pulgadas | Aproximadamente 0,279 mm; Utilice el valor de dibujo y la tolerancia acordados para las órdenes de producción. |
| Construcción | Hoja de alambre entrelazado de dos capas | No sustituya la malla de una sola capa únicamente porque las dimensiones exteriores coincidan. |
| Tamaño de hoja estándar | 12 × 18 pulgadas | Aproximadamente 304,8 × 457,2 mm; El corte personalizado se puede revisar para proyectos de producción. |
| Tratamiento de bordes | Dos lados ondulados | Defina qué bordes se engarzan en componentes personalizados y cómo se orientan durante el ensamblaje. |
| Solicitud | Retención de empaquetadura de silenciador y silenciador | El tamaño y la posición finales deben coincidir con la construcción real del silenciador interno. |
Los valores métricos anteriores son conversiones dimensionales directas. No crean nuevos tamaños de stock métricos ni tolerancias de fabricación adicionales.
Un error común en la solicitud de cotizaciones es especificar solo el diámetro del cable.
Diámetro del alambre describe el espesor de cada hilo de alambre.
Geometría de apertura Describe los espacios creados por la construcción de alambre.
Recuento de capas Describe si la pantalla utiliza una capa, dos capas u otra estructura definida.
Estos parámetros no deben considerarse intercambiables.
Dos pantallas hechas con el mismo diámetro de alambre pueden proporcionar una contención muy diferente si difiere su entrelazado, tamaño de abertura o disposición de capas.
Cuando un proyecto OEM requiera aperturas controladas, incluya el método de medición de apertura y el rango aceptable en el plano. No deduzca el tamaño de la abertura únicamente a partir del diámetro del alambre.
Un cable más grueso no significa automáticamente una mejor malla silenciadora de acero inoxidable. El aumento del tamaño del cable puede cambiar:
Por lo tanto, el diámetro del cable aprobado debe considerarse junto con la construcción de la pantalla y la geometría del silenciador.
Para un suministro de reemplazo, comience con la pantalla aprobada existente o una muestra no utilizada. Para un nuevo desarrollo, pruebe la pantalla propuesta en el conjunto de empaque completo en lugar de seleccionar el diámetro del alambre de forma independiente.

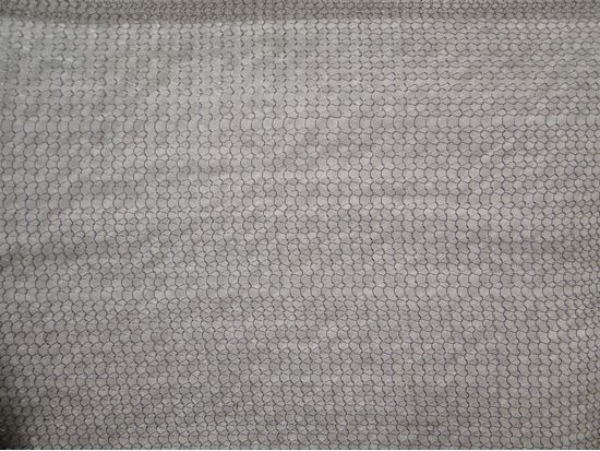

El producto BSTFLEX actual utiliza un lámina de alambre entrelazado de dos capas.
Esto debe escribirse explícitamente en un dibujo OEM. Una orden de compra que indique únicamente “malla de acero inoxidable” deja abiertas varias construcciones posibles.
La especificación puede identificar:
Si un proveedor propone una disposición de capas diferente, trátelo como un cambio de construcción y revise el rendimiento de ajuste y retención antes de repetir la producción.
Los bordes del alambre cortado en bruto pueden comportarse de manera diferente a los bordes formados o ondulados durante la inserción.
Actualmente, la pantalla BSTFLEX utiliza dos lados ondulados para mejorar el manejo y ayudar a que la hoja mantenga un borde más limpio durante el ensamblaje.
Para corte personalizado malla de embalaje del silenciador, define:
No especifique solo las dimensiones en bruto en bruto si el engarce cambia el ancho acabado utilizable.
Se puede recortar una hoja estándar de 12 × 18 pulgadas para aplicaciones adecuadas, pero se debe desarrollar un componente cortado OEM a partir del silenciador real.
Proporcionar:
Una lámina rectangular puede ser adecuada para un conjunto de empaquetadura cilíndrico simple. Los silenciadores ovalados, escalonados o irregulares pueden necesitar un patrón de corte diferente.
Para un conjunto de empaque aproximadamente circular, la circunferencia geométrica se puede estimar a partir de:
Longitud de la envoltura de la pantalla antes de la superposición = π × diámetro exterior del empaque terminado.
Si el conjunto empaquetado terminado tiene un diámetro exterior de 100 mm:
π × 100 mm = aproximadamente 314 mm.
Este valor es sólo la circunferencia básica. La longitud del corte final también puede necesitar:
Este ejemplo de cálculo no establece una superposición recomendada ni un tamaño de pantalla final.
Una superposición muy pequeña puede dejar una abertura no deseada en la capa de retención. Una superposición excesiva puede crear una región localmente más gruesa o más rígida.
La especificación del conjunto debe identificar:
No les diga a los operadores que sólo se “envuelvan bien”. La estanqueidad es subjetiva y puede cambiar tanto la forma del empaque como la geometría de la pantalla.
Una pantalla de retención y una lana de acero inoxidable deben seguir siendo componentes separados.
Se puede utilizar lana de acero como capa de fibra metálica cerca del núcleo perforado. Una pantalla proporciona una estructura de retención basada en alambre alrededor o dentro del conjunto de empaque.
Algunos diseños de silenciadores pueden utilizar ambos.
Para una comparación detallada de la construcción, consulte Envoltura de núcleo de lana de acero inoxidable versus pantalla de retención.
No elimine una capa de lana de acero existente porque se está agregando una malla de acero inoxidable y no asuma que la lana de acero proporciona automáticamente la misma contención que la malla aprobada.

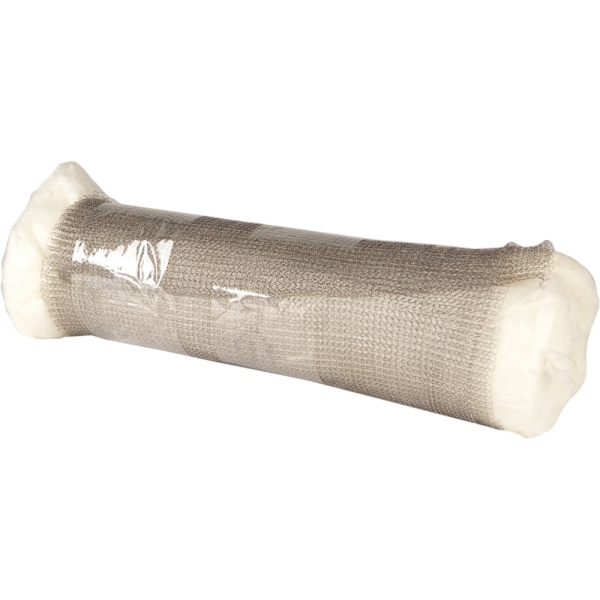

El BSTFLEX Calcetín de embalaje de silenciador de fibra de vidrio utiliza una bolsa de malla de fibra de vidrio tejida para contener el relleno de hilo de fibra de vidrio.
Esa construcción es diferente de la p259.
| Comparación | Criba de embalaje de acero inoxidable | Calcetín de embalaje de malla de fibra de vidrio |
|---|---|---|
| Material principal | alambre de acero inoxidable | Malla tejida de fibra de vidrio más relleno de fibra de vidrio. |
| Formulario de suministro primario | Chapa de contención metálica | Componente de embalaje contenido |
| ¿Incluye el relleno acústico principal? | No | si |
| Dimensiones principales de la solicitud de presupuesto | Tamaño de hoja o corte, construcción de alambre y superposición | Diámetro, longitud, peso de relleno y construcción de malla. |
| Función de compra típica | Componente de retención separado | Componente de embalaje listo para instalar o semiacabado |
No utilice las dos descripciones de productos indistintamente simplemente porque ambas contienen la palabra malla.
La pantalla debe funcionar con la construcción del embalaje real.
BSTFLEX suministra varios materiales de embalaje del silenciador, incluyendo fibra de vidrio, lana de acero inoxidable, fibra cerámica, fibra de basalto y componentes de embalaje preformados.
Para cada proyecto de pantalla, identifique:
No seleccione una pantalla primero y luego cambie la cantidad de embalaje únicamente para que la pantalla encaje.
Cualquier capa metálica adicional ocupa espacio.
Cuando una pantalla se envuelve alrededor del exterior del empaque acústico, confirme que el conjunto terminado aún encaje dentro del armazón sin forzar el empaque a un estado de compresión no deseado.
Para un conjunto cilíndrico:
Envoltura de criba terminada ≈ diámetro exterior del componente empaquetado + contribución de la criba.
La contribución real depende de la construcción del alambre, el número de capas, la superposición y el tratamiento local de los bordes. No asuma que el diámetro del alambre por sí solo equivale al aumento en el diámetro terminado.
Pruebe el ensamblaje real donde el espacio libre es limitado.
un pantalla de reempaque del silenciador puede ayudar a contener el embalaje, pero no establece la cantidad correcta de embalaje.
Mantenga estas especificaciones separadas:
Si el empaque existente está demasiado suelto o demasiado denso, agregar una pantalla no corrige automáticamente la especificación de llenado subyacente.
Para ensamblajes repetidos, las mallas precortadas pueden reducir la medición y el recorte en el lado de la línea.
Una especificación de corte personalizado puede incluir:
Cuando varios modelos de silenciador utilizan el mismo material de malla pero diferentes tamaños de corte, asigne un número de pieza terminado separado a cada corte aprobado.
| Opción de compra | Trabajar en Cliente | Principales factores de costo |
|---|---|---|
| Hoja estándar | Mida, recorte, identifique y prepare para la instalación. | Precio de chapa, mano de obra de corte, retales e inspección. |
| Rectángulo precortado | Coloque, superponga e instale. | Precio por pieza, tolerancia dimensional y embalaje. |
| Pantalla con forma personalizada | Orientación y montaje final. | Método de corte, complejidad, rendimiento y cantidad de pedido. |
| Componente del kit | Instale con las otras piezas de reembalaje aprobadas. | Control de BOM, embalaje, etiquetas y coincidencia de componentes. |
Compare el costo por silenciador aceptado en lugar de solo el precio por hoja.
Los recortes de malla de acero inoxidable son desechos de producción a menos que el dibujo apruebe explícitamente su uso en otros lugares.
No agregue pequeñas piezas sobrantes alrededor de un conjunto de empaque simplemente para reducir el desperdicio. Las superposiciones adicionales y las piezas metálicas irregulares pueden cambiar la rigidez, el espesor y el ajuste del ensamblaje local.
Para pedidos repetidos, optimice el diseño de corte alrededor de las dimensiones requeridas de la pieza terminada.
El proveedor puede revisar:
| Artículo de inspección | Qué comprobar |
|---|---|
| Identidad material | Referencia de material inoxidable aprobado donde se especifique. |
| Diámetro del alambre | Diámetro y método de medición aprobados. |
| Construcción | Corrija la estructura de dos capas u otra estructura entrelazada aprobada. |
| Dimensiones terminadas | Ancho, largo y perfil personalizado según plano. |
| Bordes | Configuración correcta engarzada, doblada o con borde cortado. |
| Estado de la pieza | Sin distorsiones involuntarias, enganches graves ni material extraño. |
| Identificación | Número de pieza, revisión del dibujo y referencia del lote cuando sea necesario. |
| Embalaje | Correcto recuento de piezas, etiqueta y protección durante el envío. |
Acordar tolerancias y métodos de muestreo antes de las órdenes de producción. Los valores nominales del producto existentes no deben interpretarse como tolerancias de fabricación a menos que dichas tolerancias hayan sido confirmadas por separado.
Se debe evaluar una muestra de pantalla con el empaque, el núcleo y la carcasa acústicos reales.
Registro:
Si el sonido o la contrapresión son parte de la validación del proyecto, pruebe esas propiedades utilizando el silenciador completo según el procedimiento acordado. Una especificación de pantalla por sí sola no establece el resultado.
No. La pantalla es un componente de retención. El embalaje acústico sigue siendo un material independiente con su propio peso, densidad y especificaciones de instalación.
No. La malla de malla está hecha de alambre entrelazado. La lana de acero inoxidable es un material de fibra metálica. Algunos silenciadores utilizan ambos en diferentes posiciones.
El producto BSTFLEX actual está diseñado para permitir el recorte para aplicaciones adecuadas. Para repetir el ensamblaje OEM, especifique el tamaño del corte terminado para que los operadores no tengan que medir cada pantalla individualmente.
La especificación actual del producto enumera hilos de alambre de acero inoxidable de 0,011 pulgadas, aproximadamente 0,279 mm. Confirme el dibujo actual y las especificaciones de compra al solicitar cantidades de producción.
Los bordes ondulados proporcionan un borde acabado más controlado para su manipulación e inserción. Para componentes personalizados, identifique qué bordes requieren engarzado y el tamaño final después de formar el borde.
BSTFLEX puede revisar tamaños de corte personalizados, empaques y requisitos de pantalla OEM según dibujos, dimensiones de silenciadores o muestras. Los requisitos de materiales y construcción deben confirmarse durante la cotización y aprobación de la muestra.
Comience con el Rejilla de escape de acero inoxidable BSTFLEX para retención del empaque del silenciador. Envíe la especificación del cable requerida, la construcción de la pantalla, las dimensiones terminadas, el tratamiento de los bordes y la cantidad del pedido.
También proporcione las dimensiones del núcleo perforado, el material de embalaje, las dimensiones exteriores del embalaje y la superposición prevista, cuando estén disponibles. Para proyectos que combinan pantallas con empaques personalizados de fibra de vidrio, basalto o lana de acero inoxidable, revise la Servicio de fabricación de embalaje de silenciador OEM BSTFLEX.
