Malla de alambre tejida para fuelles de escape y tubos de escape flexibles.
La malla de alambre tejida se utiliza ampliamente en fuelles de escape, tubos de escape flexibles, desacopladores de escape y otros conjuntos de conexión de escape flexibles donde el componente debe tolerar vibraciones, expansión térmica, movimientos repetidos y contacto mecánico.
A diferencia de las mallas de alambre tejido o los manguitos trenzados de acero inoxidable convencionales, la malla de alambre tejido se forma a partir de bucles continuos de alambre de acero inoxidable. Esta estructura en bucle permite que la malla se comprima, se estire, se adapte a superficies curvas y se mueva con el componente de escape sin convertirse en una restricción rígida.
Para aplicaciones de escape en la industria automotriz e industrial, la malla se puede instalar alrededor de un fuelle, colocar debajo de una trenza exterior, integrarse en una estructura de desacoplamiento o fabricarse como un manguito tubular independiente según el diseño del sistema de escape del cliente.
BSTFLEX fabricamanguitos de malla de alambre tejido de acero inoxidablePara fuelles de escape, tubos de escape flexibles y desacopladores de escape para automóviles. El diámetro del alambre, el diámetro del manguito, el grado de acero inoxidable, la densidad de la malla, la cantidad de hilos de alambre y la longitud final se pueden personalizar para proyectos OEM.
¿Dónde se utiliza la malla de alambre tejido en un conjunto flexible de escape?
No existe una única construcción universal para el tubo flexible de escape. Las diferentes plataformas de vehículos, configuraciones de motor y fabricantes de sistemas de escape utilizan distintas combinaciones de fuelles, trenzas, revestimientos y mallas tejidas.
Un conjunto flexible de escape típico puede contener varias capas metálicas:
Trenza exterior de acero inoxidable
↓
Capa de malla de alambre tejida
↓
Fuelle de acero inoxidable corrugado
↓
Revestimiento interior entrelazado o flexible
En otra configuración, la funda de malla tejida se puede ajustar directamente alrededor del fuelle sin una trenza exterior adicional.
Funda de malla de acero inoxidable tejida
↓
Fuelle de escape
↓
Forro interior
La posición correcta de la malla depende de la función mecánica requerida de la junta de escape completa. Por ello, la malla tejida para fuelles de escape debe seleccionarse normalmente junto con el diseño general del tubo flexible, en lugar de como un componente aislado.
¿Por qué los fuelles de escape necesitan una capa de malla metálica flexible?
Los fuelles de escape están diseñados para absorber el movimiento entre el motor y el sistema de escape. Durante el funcionamiento del vehículo, los fuelles pueden estar expuestos a diferentes tipos de desplazamiento simultáneamente.
- Vibración del motor
- pulsación de escape
- Vibración inducida por la carretera
- Expansión térmica
- Compresión y extensión axial
- Movimiento lateral
- Desalineación angular
- Ciclo térmico de arranque y parada repetido
Una cubierta metálica rígida interferiría con este movimiento. La malla de acero inoxidable tejida es adecuada porque la estructura de bucles puede deformarse junto con el fuelle.
Esto permite que la malla permanezca en contacto con el conjunto al tiempo que permite un movimiento controlado.
Cómo la malla de alambre tejida ayuda a controlar las vibraciones
Una de las características importantes de la malla tejida es la gran cantidad de puntos de contacto entre los hilos que crean los bucles tejidos.
Cuando el sistema de escape vibra, los bucles individuales pueden moverse ligeramente con respecto a los bucles adyacentes. Esto crea fricción entre las superficies de los alambres de acero inoxidable y puede ayudar a disipar parte de la energía mecánica generada por la vibración.
La cantidad de amortiguación depende de varios factores, entre ellos:
- Diámetro del alambre
- Número de alambres tejidos juntos
- Densidad de malla
- Compresión de malla
- Diámetro de la manga
- Grado de acero inoxidable
- Posición de instalación
- Interacción con el fuelle y la trenza exterior
Por este motivo, dos mangas de malla tejida con el mismo diámetro exterior pueden comportarse de forma muy diferente si el grosor del alambre o la densidad del tejido son diferentes.
Protección de superficies para fuelles de escape
Los fuelles delgados de acero inoxidable están diseñados para ser flexibles, pero el roce repetido contra los componentes metálicos circundantes puede contribuir al desgaste.
Una capa de malla metálica tejida puede actuar como una interfaz mecánica flexible alrededor del fuelle. La malla ayuda a separar la superficie del fuelle de las capas adyacentes y distribuye el contacto sobre un área mayor.
Esta función puede resultar especialmente útil cuando un fuelle se combina con una trenza exterior de acero inoxidable u otra estructura de sujeción metálica.
Movimiento de malla de alambre tejida y fuelle
El rendimiento de una junta de escape flexible depende de que el fuelle pueda moverse dentro del rango de diseño previsto.
Una funda de malla tejida con las especificaciones correctas puede albergar:
- Compresión axial
- Extensión axial
- Movimiento radial
- Desplazamiento angular limitado
- Ciclos de vibración repetidos
Sin embargo, la malla no debe seleccionarse únicamente en función del diámetro de la manga.
Una estructura tejida demasiado densa o excesivamente apretada puede restringir el movimiento, mientras que una malla demasiado suelta puede no proporcionar la interacción mecánica deseada con el componente de escape.
El diseño correcto requiere un equilibrio entre flexibilidad, masa metálica, densidad de la malla y ajuste dimensional.
Malla de alambre tejida frente a trenza de acero inoxidable
La malla de alambre tejida y el trenzado de acero inoxidable a menudo se confunden porque ambos pueden aparecer en el exterior de un tubo de escape flexible.
Se fabrican mediante diferentes procesos de producción y, normalmente, presentan un comportamiento mecánico diferente.
| Característica | Malla de alambre tejida | Trenza de acero inoxidable |
|---|---|---|
| Construcción | Lazos de alambre tejidos interconectados | Portadores de alambre cruzados en diagonal |
| Compresibilidad radial | Alto | Menor dependiendo del diseño de la trenza |
| Contacto de cable a cable | Gran número de puntos de contacto del bucle | El contacto se produce principalmente en las intersecciones de las trenzas. |
| Conformidad | Muy bien | Bien |
| Función típica | Amortiguación, separación, protección de superficies, soporte flexible | Restricción externa y refuerzo estructural |
| Se pueden usar juntos | Sí | Sí |
En muchos diseños de tubos flexibles de escape, la malla tejida y el trenzado de acero inoxidable no son productos que compitan entre sí. Se pueden usar juntos porque cada estructura aporta propiedades mecánicas diferentes.

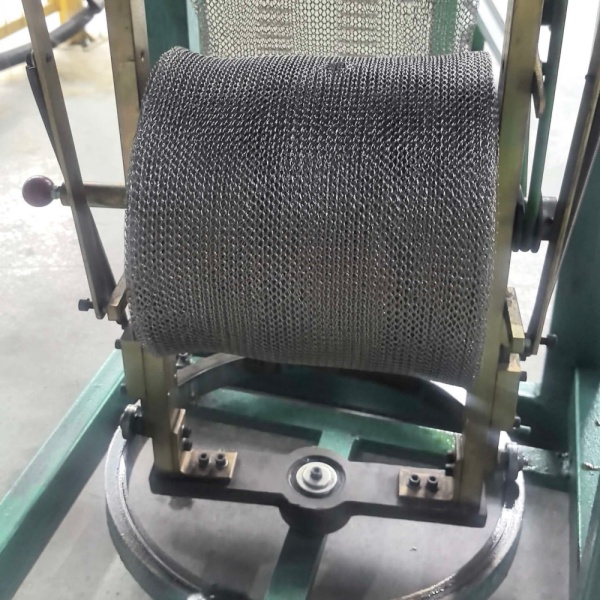

Malla tejida de triple alambre para aplicaciones de escape
BSTFLEX puede fabricar mallas tejidas utilizando múltiples alambres de acero inoxidable que se introducen simultáneamente en el proceso de tejido.
Una construcción importante es unamalla tejida de triple hilodonde tres alambres de acero inoxidable se alimentan en paralelo y se entrelazan formando la misma estructura en bucle.
Alambre de acero inoxidable 1
+
Alambre de acero inoxidable 2
+
Alambre de acero inoxidable 3
↓
Alimentación de alambre en paralelo
↓
Proceso de tejido
↓
Funda de malla tubular de triple alambre
En comparación con una construcción de punto de un solo hilo similar, una malla de triple hilo contiene más material metálico dentro de cada bucle de punto.
Esto puede resultar útil cuando el fabricante de componentes de escape requiere una estructura de malla más robusta, una mayor masa metálica o características de compresión diferentes.
El número de hilos del cable debe seleccionarse según los requisitos de montaje. Un mayor número de hilos no garantiza automáticamente un mejor rendimiento en todos los sistemas de escape.
BSTFLEX puede personalizarMalla tejida de triple alambre para fuelles de escapesegún los planos del cliente o las muestras existentes.
Cómo el diámetro del alambre modifica el comportamiento de la malla
El diámetro del alambre es una de las variables más importantes en el diseño de una malla tejida para sistemas de escape.
Un alambre de acero inoxidable más grueso generalmente produce una estructura metálica más rígida y pesada, mientras que un alambre más fino puede producir una malla más ligera y flexible.
El diámetro del alambre afecta a:
- rigidez de la malla
- Peso de la malla
- Flexibilidad del bucle
- Resistencia a la compresión
- Área de contacto con la superficie
- Resistencia a la abrasión
- Espesor final de la manga
Por lo tanto, el diámetro del alambre debe tenerse en cuenta junto con la densidad del tejido y el número de hebras.
Un alambre grueso con un tejido abierto puede comportarse de manera diferente a un alambre más fino utilizado en una construcción densa de múltiples hebras.
Por qué importa la densidad de la malla
La densidad de la malla describe la cantidad de alambre que se incorpora en un área o longitud determinada de malla tejida.
Una malla más densa generalmente contiene más puntos de contacto entre los hilos y mayor masa metálica. Esto puede modificar sus características de amortiguación, rigidez y comportamiento a compresión.
Una confección de punto más abierta suele ofrecer mayor flexibilidad y menor peso.
La densidad correcta depende de la posición prevista dentro del conjunto flexible del escape.
Por ejemplo, una malla utilizada directamente alrededor de un fuelle puede requerir una construcción diferente a la de una malla colocada entre el fuelle y una trenza de alambre externa.
Cómo elegir el diámetro correcto del manguito
El diámetro del manguito debe coincidir cuidadosamente con el diámetro exterior del fuelle de escape o del tubo flexible.
Si la malla tejida es demasiado pequeña, puede resultar difícil de instalar o puede ejercer una compresión excesiva sobre el fuelle.
Si la funda es demasiado grande, puede quedar demasiado suelta y no interactuar con el conjunto como se espera.
Para el desarrollo OEM, BSTFLEX recomienda proporcionar:
- Diámetro exterior del fuelle
- Diámetro interior de la malla requerido
- Largo de manga terminado
- Compresión o condición de ajuste requerida
- Dibujo de la junta flexible de escape completa, cuando esté disponible.
Selección de materiales de acero inoxidable
El acero inoxidable se suele elegir para las mallas tejidas de los sistemas de escape porque combina resistencia a la corrosión, capacidad para soportar altas temperaturas y durabilidad mecánica.
Las opciones de materiales típicas pueden incluir acero inoxidable 304 y 316, mientras que se pueden evaluar otros grados para cumplir con los requisitos específicos del fabricante de equipos originales (OEM).
La selección de materiales debe tener en cuenta lo siguiente:
- Temperatura de funcionamiento
- Ambiente de oxidación
- Exposición a la sal de las carreteras
- Condensación
- Ubicación del sistema de escape
- Vida útil requerida
- Especificación del material del cliente
Para sistemas de escape exigentes, el material debe confirmarse de acuerdo con las especificaciones técnicas del cliente, en lugar de seleccionarse únicamente por su resistencia general a la corrosión.
Malla tejida para desacopladores de escape de automóviles
Los desacopladores de escape están diseñados para reducir la transmisión del movimiento del motor al sistema de escape posterior.
Un sistema de desacoplamiento típico puede necesitar adaptarse a vibraciones, movimientos angulares, desplazamientos axiales y dilatación térmica, manteniendo al mismo tiempo la trayectoria de escape requerida.
La malla tejida se puede incorporar a este conjunto porque su estructura en bucle permite un movimiento controlado y crea muchos puntos de contacto por fricción entre los alambres.
Para esta aplicación, el rendimiento de la malla depende en gran medida del diseño completo del desacoplador. No se debe utilizar automáticamente la misma especificación de malla tejida para todas las plataformas de vehículos o sistemas de motor.

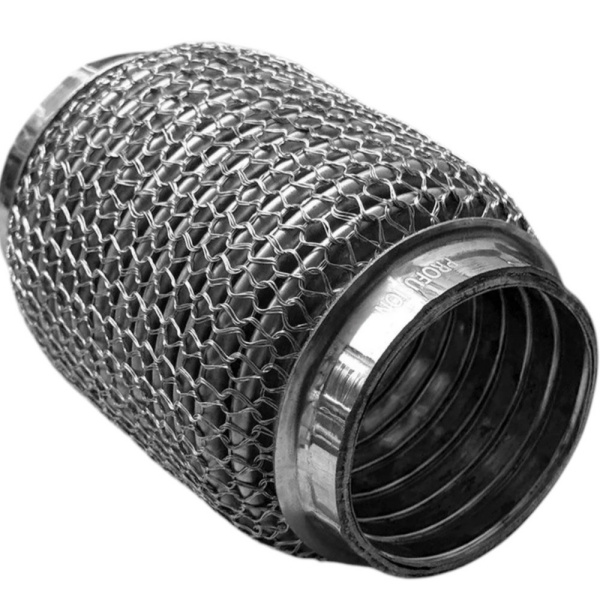

Malla tejida para tubos de escape flexibles
Los tubos de escape flexibles se utilizan cuando los tubos rígidos no pueden adaptarse de forma fiable al movimiento del motor y a la dilatación térmica.
Dependiendo del diseño, un tubo de escape flexible puede combinar:
- Fuelle corrugado
- Revestimiento interior entrelazado
- Trenza de alambre exterior
- Malla de alambre tejida
- Collares de extremo o conexiones soldadas
La malla tejida se puede diseñar para que se ajuste al diámetro del fuelle y funcione con las capas circundantes sin impedir que el tubo flexible realice el movimiento previsto.
¿Construcción de tejido de un solo hilo o de varios hilos?
La elección correcta depende del componente de escape al que se dirige.
| Factor de diseño | Malla de un solo alambre | Malla de múltiples alambres |
|---|---|---|
| Contenido de metales | Más bajo | Más alto |
| Peso de la malla | Encendedor | Más pesado |
| Construcción en bucle | Cadena simple | Dos, tres o más hebras |
| Flexibilidad | Depende del alambre y la densidad. | Depende del alambre y la densidad. |
| Personalización | Disponible | Disponible |
| Método de selección típico | Dibujo, muestra o requisito de rendimiento | Dibujo, muestra o requisito de rendimiento |
Lo importante es que el número de hilos es solo una variable. Una especificación adecuada también incluye el diámetro del alambre, el diámetro del manguito, la densidad de la malla, la longitud final y el grado del material.
Cómo especificar la malla de alambre tejida para un fuelle de escape
Para un nuevo proyecto de fuelles de escape o tuberías flexibles, la siguiente información ayuda a determinar la construcción de malla tejida adecuada.
| Elemento de especificación | Información requerida |
|---|---|
| Solicitud | Fuelle de escape, tubo flexible, desacoplador o junta flexible |
| Diámetro exterior del fuelle | mm |
| Diámetro de malla requerido | mm |
| Longitud de la malla | mm |
| Material de alambre | Acero inoxidable 304, 316 o especificado por el cliente. |
| Diámetro del alambre | mm |
| Número de hilos de alambre | Individual, doble, triple o personalizado |
| Densidad de malla | Valor, dibujo o muestra especificados. |
| Peso de la malla | g/m u otro requisito del cliente si se especifica |
| Puesto de ensamblaje | Fuelle exterior, debajo de la trenza u otra posición |
| Requisito anual | Piezas o metros |
Un dibujo del cliente o una muestra de malla existente resulta especialmente útil al reemplazar un componente de malla de escape existente.
Desarrollo basado en muestras para fabricantes de sistemas de escape.
En muchos proyectos de sustitución de equipos originales (OEM), el cliente no dispone de una especificación completa de la malla tejida.
En cambio, la referencia disponible puede ser:
- Una manga de malla existente
- Un fuelle de escape completo
- Un tramo de tubo de escape flexible
- Un dibujo sin parámetros de tejido
BSTFLEX puede evaluar la muestra física y confirmar parámetros relevantes como las dimensiones de la manga, la configuración aproximada del alambre y la estructura del tejido antes de desarrollar una versión de producción.
Este enfoque es particularmente útil para los fabricantes de sistemas de escape que necesitan un sistema personalizado.tubo de escape de malla de alambre tejidoadaptado a un fuelle o junta flexible existente.
Aplicaciones más allá de los automóviles de pasajeros
La malla de acero inoxidable tejida no se limita a los sistemas de escape de vehículos de pasajeros.
Requisitos similares para sistemas de escape flexibles pueden aparecer en:
- Vehículos comerciales
- Camiones de servicio pesado
- Maquinaria de construcción
- Equipos agrícolas
- Sistemas de generadores diésel
- Tuberías de escape de motores industriales
- Sistemas de escape marinos
- Conectores de escape flexibles industriales
En cada caso, la malla tejida debe adaptarse al diámetro, al rango de movimiento y al entorno mecánico de la conexión flexible.
¿Por qué no existe una especificación universal para la malla de escape tejida?
Los conectores flexibles del sistema de escape varían significativamente entre las diferentes plataformas de vehículos y fabricantes.
Una malla que funciona correctamente en un fuelle puede no tener la rigidez, el diámetro o la densidad adecuados para otro conjunto.
Por lo tanto, las siguientes afirmaciones son importantes:
- Un cable más grueso no significa automáticamente un mejor rendimiento.
- Una malla más densa no proporciona automáticamente un mejor control de las vibraciones.
- Utilizar más hilos de cable no siempre es la solución correcta.
- Una manga más ajustada no necesariamente mejora el movimiento del fuelle.
La malla tejida para escapes debe considerarse un componente de ingeniería dentro de la conexión flexible completa.
Malla de alambre tejida a medida para fuelles de escape y tubos flexibles.
BSTFLEX suministra mallas de alambre tejido de acero inoxidable a medida para fabricantes de sistemas de escape para automóviles e industria.
Las opciones de personalización disponibles pueden incluir:
- Grado de acero inoxidable
- Diámetro del alambre
- Construcción de un solo cable o de varios cables
- Estructura tejida de triple hilo
- Densidad de malla
- Diámetro de la manga
- Longitud final
- Malla tubular continua
- Mangas de malla recortables a medida
- Desarrollo basado en muestras
- Producción OEM basada en planos
Si está desarrollando un fuelle de escape, un tubo de escape flexible o un conjunto de desacoplamiento para automóviles, envíenos su dibujo o muestra junto con las dimensiones requeridas y las especificaciones del cable.
Solicite una solución personalizada de malla tejida para escapes.
Para obtener un presupuesto y una evaluación técnica, por favor, indique el diámetro exterior del fuelle de escape, el diámetro del manguito requerido, la longitud de la malla, el grado del acero inoxidable, el diámetro del alambre, el número de hebras de alambre, la densidad de la malla y la cantidad anual prevista.
También se pueden suministrar muestras existentes de tubos flexibles de escape o de malla tejida para su desarrollo.
