Pedir material de protección térmica de aluminio solo por metros cuadrados no le indica al proveedor con qué eficiencia se desplazará a través del proceso de fabricación del cliente. Las dimensiones de la hoja afectan el rendimiento de la pieza en bruto, el desperdicio de recorte, la orientación del patrón, las operaciones de conformado, el embalaje y, en última instancia, el costo de cada protector térmico terminado.
Para un programa OEM, el tamaño de hoja de protección térmica de aluminio más útil no es necesariamente la hoja más grande disponible. Es el tamaño que produce las piezas en bruto requeridas con residuos controlados y se adapta al proceso de corte, estampado y manipulación del cliente.

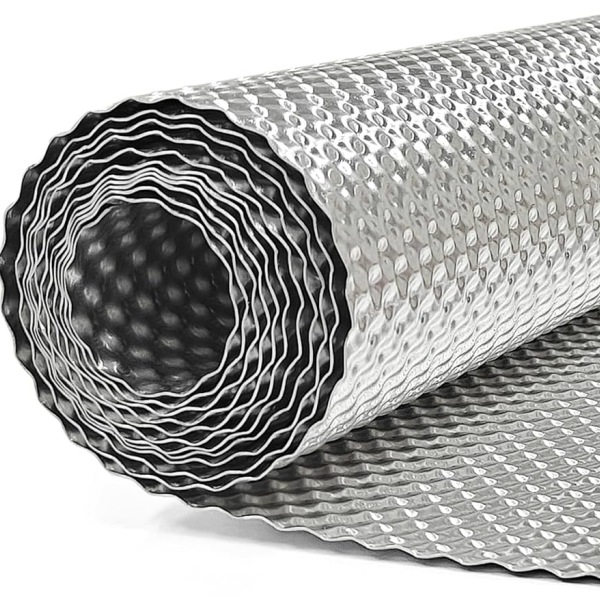

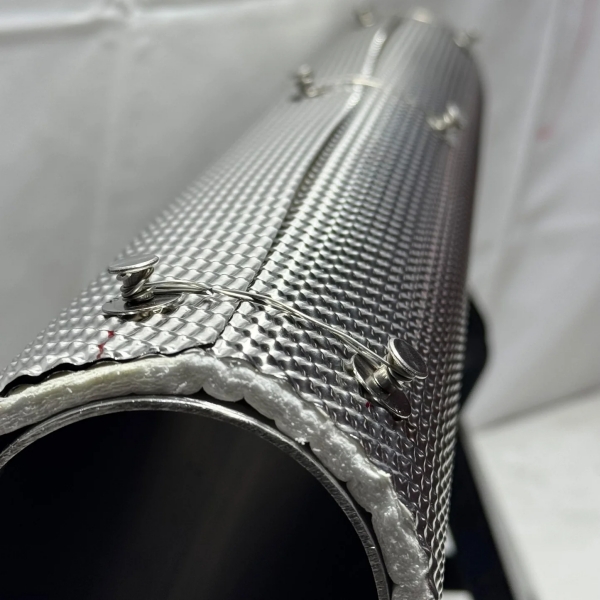

BSTFLEX suministra lámina de protección térmica de aluminio repujado para aplicaciones de protección térmica en escapes de automóviles, compartimentos del motor, bajos y otros. Los tamaños estándar enumerados incluyen 300 × 500 mm, 500 × 500 mm y 500 × 700 mm. Para requisitos OEM fuera de estos formatos, proporcione las dimensiones requeridas y la cantidad de producción para la revisión del proyecto.
El tamaño correcto de la materia prima debe desarrollarse hacia atrás a partir del componente terminado.
Un cliente que fabrica una barrera plana puede necesitar poco más que un recorte alrededor del perímetro. Un protector térmico automotriz tridimensional puede requerir material adicional para dobleces, bridas, pestañas de montaje, bordes formados y recorte final.
Esto significa que se deben mantener tres dimensiones separadas:
Rara vez son idénticas.
Si un escudo terminado mide 420 × 280 mm, por ejemplo, pedir material exactamente en ese tamaño puede no dejar margen para devoluciones de bordes, áreas de sujeción o recorte final. Primero se debe desarrollar la pieza en bruto a partir del proceso de conformado, y luego se debe seleccionar la hoja comprada a partir de la disposición de la pieza en bruto.
La gama actual de hojas de barrera térmica de aluminio repujado de BSTFLEX enumera las siguientes dimensiones de panel estándar:
| Número de pieza | Tamaño de hoja | Uso de compra típico |
|---|---|---|
| AL0305 | 300 × 500 mm | Protectores pequeños, prototipos y barreras térmicas localizadas |
| AL0505 | 500 × 500 mm | Paneles de tamaño mediano y trabajo de fabricación general |
| AL0507 | 500 × 700 mm | Piezas en bruto y aplicaciones más grandes que requieren área adicional de conformado o recorte |
Estas dimensiones proporcionan puntos de partida prácticos. No deben interpretarse como el único requisito OEM posible. Cuando las cantidades de producción justifiquen un formato de material diferente, indique el tamaño solicitado en la solicitud de cotización (RFQ) para poder confirmar la viabilidad del suministro.
La frase protector térmico de aluminio cortado a medida puede referirse a varias etapas de suministro muy diferentes.
Un comprador puede estar pidiendo:
Estos no deben compartir la misma descripción de cotización.
Al enviar una consulta, indique la condición de entrega exacta que se requiere. Si solo se necesita una lámina sin procesar, proporcione las dimensiones de la lámina. Si se espera que el proveedor corte el contorno acabado, proporcione un plano controlado. Si también se requiere conformado, suministre el plano del componente acabado además de la geometría del despiece.
Un despiece plano debe contener suficiente material para crear todas las características del escudo acabado.
Las características típicas que afectan a las dimensiones del despiece incluyen:
Para pliegues simples, los ingenieros de fabricación pueden calcular un despiece inicial a partir de la geometría del doblez y luego validarlo mediante pruebas de conformado. Los escudos embutidos complejos normalmente requieren trabajos de desarrollo del despiece basados en el utillaje real y el comportamiento del material.
No añada un porcentaje arbitrario a cada lado del componente acabado y considere eso como el despiece de producción. El material adicional debe tener un propósito definido.
Algunas geometrías de escudos térmicos son más fáciles de controlar cuando la pieza se conforma primero y se recorta después.
En estos casos, el despiece inicial incluye deliberadamente exceso de material alrededor de los bordes seleccionados. Este material proporciona margen para la variación del conformado y se puede eliminar después de que la pieza alcance su forma tridimensional final.
El plano debe distinguir entre:
Sin esta distinción, el departamento de compras puede comparar cotizaciones de dos láminas aparentemente idénticas aunque un proveedor haya incluido el material de proceso necesario y el otro no.
Los compradores de OEM deben evaluar cuántos despieces utilizables se pueden producir a partir de cada lámina comprada.
Considere dos formatos de lámina con un área total similar. Si uno permite anidar cuatro despieces de manera eficiente mientras que otro produce solo tres debido a la dirección del patrón o las tolerancias de los bordes, el precio más bajo por metro cuadrado puede no producir el costo más bajo por escudo térmico.
Una comparación útil del costo del material es, por lo tanto:
Costo de la lámina comprada ÷ número de despieces aceptables producidos a partir de esa lámina
Luego, sume los costos relevantes de corte, recorte y gestión de residuos.
Para programas repetitivos, envíe al proveedor un plano de anidamiento siempre que sea posible. Esto hace que las discusiones sobre el tamaño de la lámina sean mucho más precisas que cotizar solo el área aproximada de la pieza acabada.
El material de aluminio gofrado para escudos térmicos tiene una superficie tridimensional en lugar de un acabado plano simple. Dependiendo del patrón seleccionado y de la operación de conformado posterior, es posible que la orientación deba mantenerse constante de un despiece a otro.
Si la orientación es importante, muéstrela claramente en el plano del despiece.
La información útil para el plano puede incluir:
No rote los despieces durante el anidamiento puramente para aumentar el rendimiento del material si el componente aprobado requiere una orientación controlada.
Al hablar de los tamaños de las láminas de protección térmica de aluminio, el grosor necesita su propia definición.
El grosor de la lámina de aluminio original y la altura total de un perfil repujado no son necesariamente la misma medida. Un material con textura profunda ocupa un espacio tridimensional mayor de lo que sugiere únicamente el calibre del metal base.
Para una especificación OEM, identifique exactamente qué medida se está controlando.
Los campos típicos incluyen:
| Especificación | Lo que describe |
|---|---|
| Grosor del metal base | El grosor del material de aluminio en sí |
| Perfil de repujado | La geometría creada en la superficie del material |
| Altura total repujada | El volumen total ocupado por la lámina con patrón donde se requiere esta medida |
| Volumen del protector acabado | Las dimensiones generales del componente formado |
Usar la palabra “grosor” para las cuatro medidas puede generar errores de compra.
Los talleres de prototipos suelen preferir láminas manejables que se puedan marcar, cortar y dar forma sin equipos especializados de manipulación de materiales.
Un panel estándar más pequeño puede ser útil cuando solo se necesita evaluar uno o dos protectores antes de que se haya finalizado el fleje de producción.
Para la producción repetida mediante corte por perfil o troquelado, la prioridad cambia hacia la utilización del material y una orientación constante de las piezas en bruto.
Las dimensiones de la hoja deben coincidir con el esquema de nidificación y el equipo de corte. Los bordes grandes sin usar son un costo recurrente, no un mero residuo de prototipo.

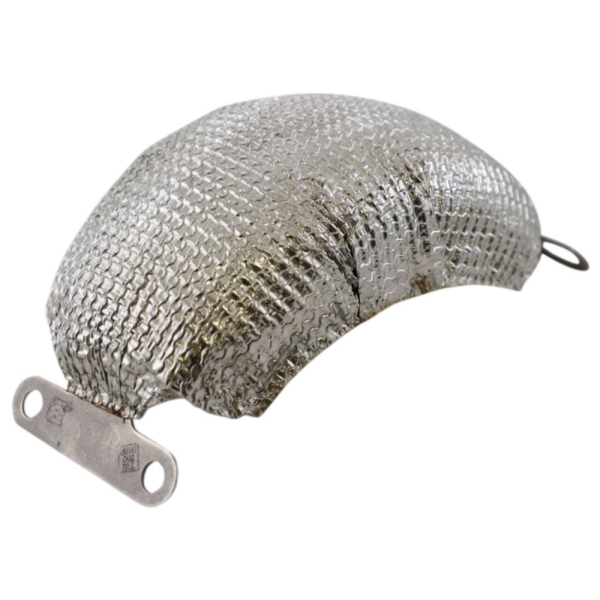

Para un protector térmico automotriz estampado, las dimensiones de la pieza en bruto deben desarrollarse en torno al proceso de conformado. El material requerido para el embutido, la formación de bridas o el recorte final debe permanecer disponible hasta que se complete la operación correspondiente.
Si el cliente requiere un componente estampado terminado en lugar de una hoja de aluminio en bruto, proporcione el plano completo y defina el alcance de suministro por separado.
Un panel estándar suele ser la opción más conveniente para cantidades de desarrollo, piezas de repuesto y fabricación de menor volumen. Proporciona un formato de partida conocido sin crear un nuevo requisito de tamaño de material.
Una hoja o pieza en bruto específica para un proyecto resulta más atractiva cuando:
La disponibilidad de tamaños personalizados debe confirmarse durante la cotización para la aleación, el temple, el patrón, el espesor y la cantidad solicitados. No asuma que todas las dimensiones posibles se pueden producir a partir de cualquier combinación de materiales.
Comprar piezas en bruto en lugar de hojas completas puede reducir el trabajo de corte interno cuando la geometría del componente y el proceso de producción ya son estables.
Este enfoque puede tener sentido para:
Sin embargo, una pieza bruta solo añade valor cuando se controla su geometría.
El plano de compra debe identificar dimensiones, tolerancias, referencias, radios de esquina, orificios si se incluyen, orientación del patrón y requisitos de los bordes.
BSTFLEX suministra material de escudo térmico de aluminio, pero algunos proyectos requieren un escudo térmico metálico terminado en lugar de chapa en stock.
Mantenga estas consultas por separado.
Consulta sobre el material: aleación, temple, grosor del metal base, patrón, dimensiones de la chapa, cantidad y embalaje.
Consulta sobre piezas brutas: todos los detalles del material más el plano de la pieza bruta, tolerancias de perfil y requisitos de los bordes.
Consulta sobre el escudo térmico terminado: plano completo del componente, geometría de conformado, orificios, detalles de montaje, interfaces y requisitos de validación.
Para componentes metálicos conformados, los clientes también pueden revisar la gama de escudos térmicos de estampación metálica de BSTFLEX.
El embalaje debe proteger más que la superficie visible.
Los paneles delgados con gofrado pueden dañarse debido a una manipulación incontrolada, bordes aplastados o artículos pesados colocados sobre el paquete. Defina el paquete según las dimensiones y el proceso de recepción del cliente.
Para un pedido OEM, la información de embalaje útil incluye:
Los requisitos de embalaje deben acordarse para el producto real. Un paquete adecuado para una hoja de 300 × 500 mm puede no ser apropiado para un panel personalizado mucho más grande.
Una consulta precisa permite comparar cotizaciones sobre la misma base.
| Campo de RFQ | Información a proporcionar |
|---|---|
| Aplicación | Escape, compartimento del motor, bajos, depósito de combustible, mamparo, túnel de transmisión u otra ubicación |
| Aleación | Aleación de aluminio requerida o indicar que se solicita la revisión del proveedor |
| Temple | Condición del material especificada cuando corresponda |
| Espesor del metal base | Calibre nominal requerido y tolerancia si se controla |
| Patrón de gofrado | Referencia del patrón existente, dibujo o muestra aprobada |
| Formato de suministro | Hoja estándar, hoja rectangular personalizada, pieza en bruto o conformada |
| Dimensiones | Largo y ancho requeridos, incluyendo si se refieren a la hoja o a la pieza en bruto terminada |
| Orientación del patrón | Indique si la orientación debe permanecer controlada |
| Cantidad | Requisito de prototipo, cantidad de lote normal y previsión anual |
| Embalaje | Cantidad por paquete, requisitos de identificación y protección |
La gama de productos actual de BSTFLEX incluye hojas de escudo térmico de aluminio gofrado de 300 × 500 mm, 500 × 500 mm y 500 × 700 mm. Para un proyecto OEM que requiera otro formato, proporcione las dimensiones y la cantidad solicitadas para poder revisar la disponibilidad.
Sí. El material está diseñado para cortarse, doblarse y conformarse para la fabricación de barreras térmicas. Para la producción repetitiva, defina si el requisito es una hoja rectangular, una pieza en bruto plana o un componente conformado terminado, ya que cada uno requiere información de compra diferente.
No necesariamente. El conformado, los bordes doblados, las lengüetas de montaje y el recorte final pueden requerir una pieza en bruto inicial más grande. Desarrolle la pieza en bruto plana a partir de la geometría terminada antes de seleccionar el tamaño de la hoja comprada.
Una pieza en bruto es el trozo plano de material preparado para el conformado o ensamblaje posterior. Puede ser rectangular o con corte de perfil según el proceso de fabricación. Sus dimensiones deben controlarse por separado de las dimensiones del escudo térmico terminado.
No. La eficiencia de compra depende del rendimiento útil de la pieza en bruto, el desperdicio de corte, la orientación del patrón, la manipulación y el proceso de fabricación del cliente. Compare el costo por pieza en bruto aceptable en lugar de solo el área de la hoja.
Sí, cuando su geometría, la orientación del patrón y los requisitos de fabricación lo permitan. Un diseño de anidamiento puede mejorar la utilización del material en la producción OEM repetitiva.
BSTFLEX apoya proyectos de protección térmica OEM y la fabricación de escudos térmicos de metal. Los requisitos de las piezas terminadas deben cotizarse a partir de dibujos o muestras para poder definir correctamente el material, el conformado, el corte y el alcance de inspección.
Para un panel estándar, revise la actual Hoja de barrera térmica de aluminio gofrado BSTFLEX tamaños e identifique el formato que se adapte a su requisito de prototipo o fabricación.
Para proyectos de producción, envíe el dibujo de la pieza en bruto plana y de la pieza terminada cuando esté disponible. Incluya la aleación, el temple, el espesor del metal base, el patrón gofrado, las dimensiones requeridas, la cantidad de prototipos y el volumen de producción previsto.
Si el aluminio no es adecuado para los requisitos térmicos o mecánicos de la instalación, BSTFLEX también suministra material de escudo térmico de acero inoxidable gofrado y material de escudo térmico Inconel Alloy 625 para otras condiciones de operación.
Envíe las dimensiones de su hoja de escudo térmico de aluminio y su solicitud de cotización a BSTFLEX para la revisión de material, tamaño, muestra y producción OEM.
