Cómo instalar relleno de escape expansible: Envoltura y comprobaciones tras el primer calentamiento

La instalación de relleno de escape expansible implica dos tareas separadas: colocar la carga de fibra especificada antes de cerrar el silenciador y confirmar que el material se libera según lo previsto durante el calentamiento inicial.Una lámina que se ajusta perfectamente alrededor del núcleo ha superado una verificación de montaje, no una prueba de servicio completa.

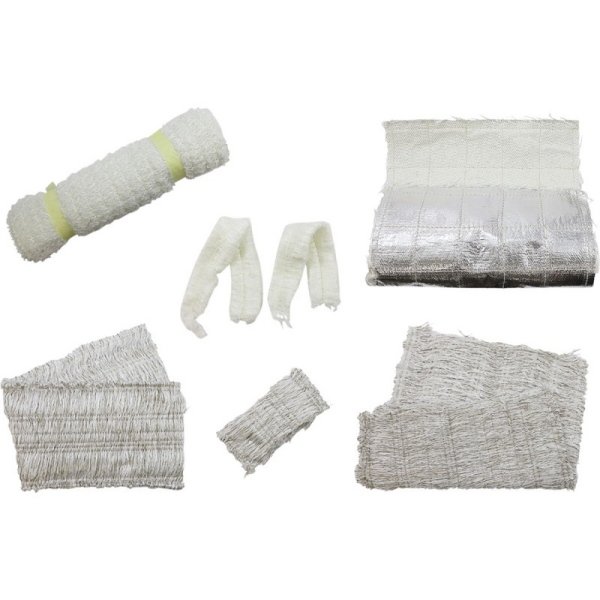

El BSTFLEX Lámina de relleno para silenciador de escape contiene hilo de vidrio de filamento continuo, texturizado y comprimido, sujeto mediante costuras de bajo punto de fusión. La forma compacta facilita la manipulación; la costura proporciona una sujeción temporal que se libera con el calor.

Esta guía proporciona un flujo de trabajo de planificación de instalación para silenciadores de absorción rellenables adecuados y ensamblajes OEM. Utilice las instrucciones suministradas para la lámina y el sistema de escape específicos para establecer las dimensiones, la cantidad de llenado, los detalles de fijación y las condiciones de calentamiento. No es un procedimiento para abrir un silenciador sellado ni para cambiar su diseño interno.

Prepare el núcleo antes de cortar el nuevo relleno

Trabaje con el escape frío y evite el arranque accidental del motor o el funcionamiento del equipo. Antes de retirar el relleno viejo, registre las posiciones del núcleo, los accesorios de los extremos, los revestimientos metálicos y los componentes de retención. Las fotografías son útiles cuando el relleno oculta una capa que debe volver a colocarse.

Compruebe el ensamblaje expuesto en busca de juntas sueltas, piezas deformadas, perforaciones dañadas y bordes que puedan enganchar la lámina de repuesto. Resuelva cualquier daño utilizando las instrucciones de servicio del fabricante del escape. No altere las perforaciones ni retire piezas internas simplemente para facilitar la instalación del material de repuesto.

Manipule la fibra de vidrio con guantes, ropa protectora y protección ocular adecuados, y controle el polvo de acuerdo con la hoja de datos de seguridad del material y la evaluación del lugar de trabajo. Mantenga los recortes contenidos en lugar de sacudir las fibras. Siga el procedimiento de limpieza y eliminación del sitio para el relleno usado, que puede contener depósitos de servicio.

Deje la costura de liberación por calor en su lugar

Una pregunta frecuente en la instalación de relleno de escape expansible es si el hilo visible debe retirarse primero. Para la construcción comprimida y cosida descrita aquí, no retire el hilo como paso de preparación a menos que las instrucciones del proveedor lo requieran específicamente.

Distinga las ataduras de embalaje de la costura incorporada. Es posible que sea necesario retirar el embalaje, mientras que las puntadas son parte de la estructura de la lámina suministrada. Cuando sus funciones no estén claras, resuélvalo antes de cortar o envolver.

Evite también añadir costuras de repuesto con un hilo no especificado. Volver a coser una pieza dañada puede cambiar la restricción que se está evaluando. Deje a un lado el material dañado y acuerde una disposición con el proveedor en lugar de crear una variación no registrada en la línea de montaje.

El mecanismo subyacente se explica en cómo las láminas de fibra de vidrio de liberación por calor llenan un silenciador. La instalación debe preservar ese comportamiento previsto, no deshacerlo antes del montaje.

Prepare la lámina antes de envolver

Marque la cobertura axial y la dimensión tomada alrededor del núcleo en el diseño de corte. En un arreglo de envoltura común, el ancho de la lámina sigue la longitud efectiva de relleno del silenciador. Confirme esa orientación para la construcción suministrada en lugar de asumir que la pieza se puede girar sin revisión.

Corte con herramientas adecuadas utilizando el patrón acordado. Evite separar el material para dividir una pieza o estirarlo para llegar a un accesorio de extremo. Inspeccione los bordes cortados y la costura restante antes de llevar la pieza a la estación de montaje.

Verifique la carga especificada después del corte. Utilice la base de peso acordada, distinguiendo la fibra de vidrio seca de la lámina cosida completa. Mantenga los recortes separados para que su peso no se cuente como material instalado.

Para los cálculos de dimensiones y cantidad, utilice la guía de dimensionamiento y peso de llenado de láminas de relleno de escape expansible. Una vez aprobada la pieza cortada, la instalación debe reproducir ese diseño en lugar de recalcular la carga al tacto.

¿Qué tan apretado debe envolverse el relleno de escape expansible?

Utilice la cantidad de fibra y el diseño de envoltura especificados, no una regla de "lo más apretado posible". Apunte a un ensamblaje apoyado y uniforme que pueda insertarse y cerrarse sin cambiar la carga de material acordada ni dañar la lámina.

Sostenga el núcleo mientras coloca el material. Trabaje a lo largo de la longitud de relleno para que la lámina permanezca alineada en lugar de tirar de un extremo con más fuerza para corregir el otro. Compruebe la costura o el solapamiento a lo largo de toda su longitud, no solo en el extremo visible para el operador.

Evite retorcer la lámina en forma de cuerda o ceñirla en bandas estrechas. Por el contrario, no retire fibra para crear un espacio libre arbitrario bajo la suposición de que la expansión reemplazará la cantidad faltante. El arreglo inicial y el requisito de llenado final pertenecen a la misma especificación de instalación.

Para un núcleo desplazado o una carcasa con forma, siga el diseño para cada región de relleno. No concentre toda la lámina en el lado más fácil de alcanzar y asuma que el calor la redistribuirá a través de cada restricción interna.

Las cintas, ataduras y pantallas de retención tienen diferentes funciones

Una ayuda de manipulación temporal sostiene el ensamblaje durante la inserción. Un componente de retención permanente permanece en el silenciador. Ninguno debe seleccionarse simplemente porque el material esté disponible en el banco de trabajo.

Cuando se especifiquen cintas, ataduras o un adhesivo, identifique su tipo, posición, cantidad y si se retiran, liberan o retienen. No sustituya una fijación permanente de alta temperatura por una restricción temporal sin revisar la construcción resultante.

El mismo principio se aplica a una capa metálica del lado del núcleo o a una pantalla de relleno. Mantenga el arreglo requerido por el plano del escape a menos que se haya validado un ensamblaje revisado. Seleccionar una lámina expansible no autoriza, por sí mismo, la eliminación de otra capa.

Para las instrucciones de producción, una fotografía marcada que muestre cada restricción permitida es más útil que una nota general para "asegurar el relleno". También proporciona una referencia común para las piezas de repuesto entrantes y la formación de los operadores.

Compruebe el ensamblaje en frío antes de cerrar el silenciador

Pruebe el núcleo relleno a través de la ruta de inserción real. Esté atento a que el borde delantero se enganche, que la lámina se deslice a lo largo del tubo o que un solapamiento se doble hacia atrás. Registre dónde ocurre la resistencia en lugar de usar los sujetadores finales para forzar el cierre de un problema de ajuste inexplicable.

Si el ensamblaje no encaja, compare las dimensiones del núcleo y del revestimiento, la orientación de la lámina, el solapamiento y la carga especificada. Corrija la causa. El recorte aleatorio puede hacer que la carcasa se cierre mientras se crea una especificación de relleno diferente.

Fijación y sellado completos según las instrucciones del fabricante del escape. Conserve cualquier componente necesario para la detención de chispas o relacionado con las emisiones; el material de empaquetado y los retenedores de empaquetado no son sustitutos de estos.

Planifique el primer ciclo de calentamiento antes de arrancar el motor

El empaquetado de silenciador autoexpandible no viene con un tiempo de ralentí o ajuste de velocidad del motor universal.Establezca el procedimiento de acondicionamiento para el material y el silenciador en particular antes de la prueba, incluyendo la ubicación de medición relevante, las condiciones de exposición y los arreglos de enfriamiento.

La temperatura necesaria para liberar la restricción es una especificación separada del límite de servicio continuo de la fibra. No utilice un anuncio de temperatura máxima como objetivo de calentamiento. Asimismo, la temperatura de la carcasa exterior por sí sola no establece el historial térmico de cada parte del relleno.

Caliente el conjunto terminado solo mediante el método prescrito. No utilice un soplete en una lámina suelta ni improvise un paso de quemado en el banco de trabajo. Siga el procedimiento de prueba en caliente de la instalación, proporcione una extracción de escape eficaz y mantenga al personal alejado de superficies calientes y equipos en movimiento.

Un cambio en el olor, humo visible o un tono de escape diferente no es un criterio de aprobación para la liberación. Trate el comportamiento inesperado de acuerdo con el procedimiento de prueba e investíguelo en lugar de asumir que es normal porque el empaquetado es nuevo.

Mantenga la verificación de liberación separada de las comprobaciones de montaje rutinarias

Durante el desarrollo, defina cómo se examinará el relleno liberado. Se puede abrir una muestra de inspección designada después de un enfriamiento seguro, o se puede utilizar otro método acordado para evaluar las regiones de interés. Planifique esto antes de realizar la prueba para que la observación no dependa de una inspección improvisada.

Compare la región orientada al núcleo, los extremos, las superposiciones y cualquier bolsillo más ancho con la distribución prevista. Registre las áreas restringidas y los espacios persistentes. Una abertura de aspecto completo en un extremo no es evidencia de que la cámara completa tenga la cobertura requerida.

Para la producción repetida, acuerde qué controles deben registrarse para cada pieza o lote y qué comprobaciones pertenecen al plan de validación o muestreo. Esto puede incluir la identidad del material, el peso de la pieza cortada, la confirmación del diseño y los registros de acondicionamiento definidos. No asuma que cada silenciador terminado debe abrirse para su inspección.

Evalúe el rendimiento acústico y la retención utilizando las pruebas acordadas del programa. Una instalación exitosa es necesaria, pero no establece por sí sola una reducción de ruido, un intervalo de servicio o un resultado reglamentario en particular.

Convierta una prueba exitosa en una instrucción para el operador

Para una instalación de lámina de empaquetado de escaperepetible, prepare una instrucción breve vinculada al material y a la revisión del plano. Incluya la orientación de corte, la base de peso, la posición inicial, la disposición de las costuras, las restricciones permitidas y el método de cierre.

Un registro fotográfico práctico muestra el núcleo preparado, el componente envuelto antes de la inserción y el conjunto frío terminado. Añada el registro de inspección de la prueba por separado en lugar de presentar una fotografía de producción como prueba de la distribución posterior al calentamiento.

Tenga en cuenta cualquier tratamiento especial de carcasas escalonadas, espacios finales o zonas de empaquetado múltiples. Cuando la lámina requiera un ajuste repetido en la estación, revise las dimensiones suministradas o la ruta de montaje antes de aceptar ese ajuste como trabajo normal.

Los proyectos que aún están eligiendo entre formatos de material pueden utilizar la comparación de procesos de producción de empaquetado de escape expansible y relleno suelto. Un método de instalación bien definido debe seguir el proceso seleccionado, no compensar uno inadecuado.

Preguntas sobre la instalación

¿Se puede cortar una lámina de relleno de silenciador expansible después de haber sido envuelta?

Solo cuando el método de corte y la cantidad final estén definidos para esa construcción. Para el ensamblaje repetitivo, es preferible un patrón de corte controlado que un recorte sin medir después de envolver. Compruebe la carga de fibra restante y las costuras siempre que cambie la pieza final.

¿Se puede usar cinta adhesiva común para la instalación del relleno del silenciador?

No considere la cinta adhesiva común como universalmente adecuada. Utilice la ayuda de ensamblaje y la colocación especificadas, o solicite una aclaración cuando no haya ninguna definida. La elección debe tener en cuenta tanto la manipulación inicial como la liberación prevista del material.

¿Se puede reutilizar el relleno previamente calentado después de abrir el silenciador?

No asuma que una lámina liberada puede manipularse como un componente comprimido nuevo. Compruebe su estado y las directrices de sustitución del fabricante del escape. No se debe utilizar una especificación de ensamblaje de producción nueva para aprobar automáticamente material reutilizado.

¿Qué debo registrar si el relleno no llena la cámara después del calentamiento?

Registre la identificación del material, la cantidad instalada, el diseño de corte, las restricciones añadidas, las condiciones de calentamiento y la ubicación del espacio vacío. Estos distinguen posibles problemas de cantidad, colocación o liberación. No diagnostique la causa basándose en la palabra "expansible" del embalaje.
