El material térmico es solo una parte de un sistema de protección térmica para mazos de cables automotrices. La funda también debe ser práctica de instalar alrededor del mazo real.
Una funda tubular simple puede ser ideal cuando el mazo aún se está ensamblando, pero puede volverse difícil o imposible de instalar después de que se hayan colocado conectores grandes, puntos de derivación, clips y terminales. En esas situaciones, una funda de protección térmica envolvente, una construcción de gancho y bucle, un cierre a presión o una funda de cierre automático pueden proporcionar una solución más práctica.
Elegir entre diseños deslizantes y envolventes depende, por lo tanto, de la secuencia de ensamblaje del mazo, la geometría del conector, los requisitos de servicio, el volumen de producción y el entorno térmico.
BSTFLEX fabrica múltiples fundas de protección térmica aluminizadas para mazos de cables, mangueras, cables y líneas de fluidos automotrices, incluyendo construcciones tubulares y extraíbles.

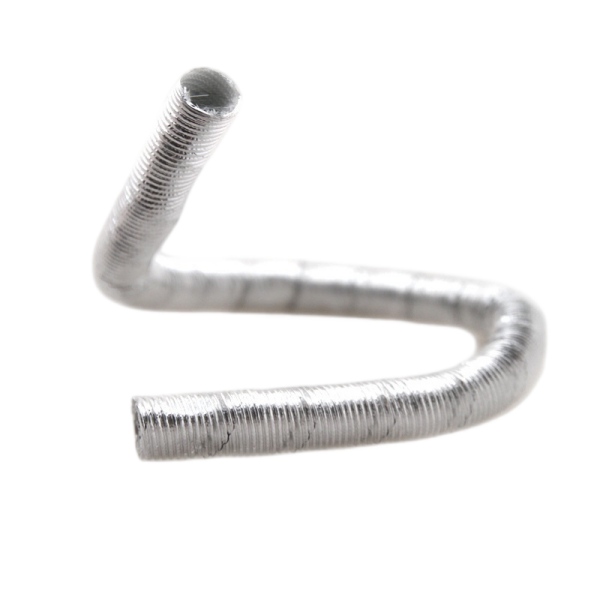

Una funda de protección térmica deslizante es una funda tubular continua que se instala pasando el mazo de cables, cable o manguera a través del interior de la funda.
Esta construcción es generalmente la opción más simple cuando la funda protectora puede instalarse antes de que el mazo esté completamente ensamblado.
Los diseños deslizantes típicos incluyen:
Los diseños deslizantes normalmente proporcionan una cobertura continua alrededor del componente protegido sin una costura de apertura o un sistema de cierre externo.
Una funda deslizante suele preferirse cuando la secuencia de producción del mazo permite instalarla antes de que se coloquen conectores o terminales grandes.
Las condiciones típicas incluyen:
Para la producción de gran volumen, una construcción tubular también puede simplificar la lista de materiales porque no hay ninguna tira de gancho y bucle, cierre a presión o cierre superpuesto adicional.
Una funda tubular rodea el mazo continuamente. No hay ninguna costura abierta que deba orientarse lejos de la fuente de calor.
Sin cierres de gancho y bucle o bordes superpuestos, una funda deslizante a menudo puede mantener un perfil acabado relativamente compacto.
La ausencia de un sistema de cierre puede reducir el número de componentes y características de ensamblaje en la pieza terminada.
Cuando la protección térmica se planifica al comienzo del diseño del mazo, una funda tubular puede integrarse en la secuencia de ensamblaje normal.
La mayor limitación es la instalación.
Si un mazo de cables ya tiene conectores, terminales moldeados, clips de montaje o puntos de ramificación grandes, es posible que estos componentes no pasen a través de la funda.
Una funda tubular también puede ser inconveniente cuando la sección protegida se encuentra en medio de un mazo existente y el mazo no se puede desconectar.
En estos casos, aumentar el diámetro de la funda lo suficiente para pasar sobre los conectores puede crear un ajuste excesivamente holgado alrededor del haz de cables normal.

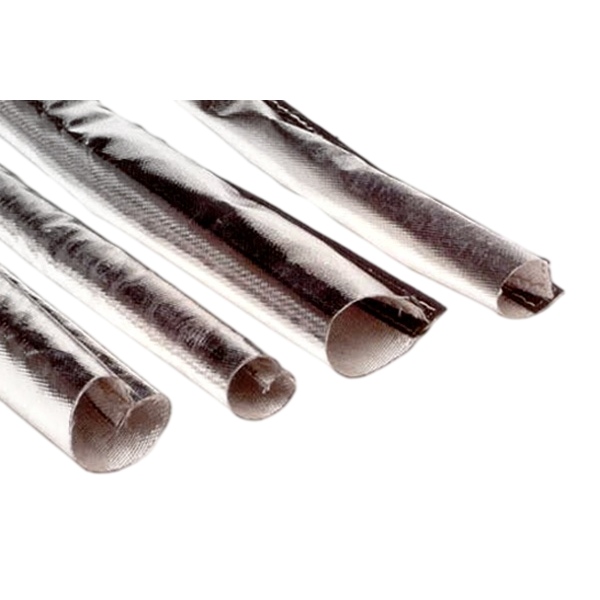

Una funda envolvente se instala abriendo la funda, colocándola alrededor del mazo de cables o manguera y luego cerrándola a lo largo de la costura longitudinal.
Esto permite que el escudo térmico se ajuste a un componente ya ensamblado sin tener que pasar conectores a través de un tubo.
Las construcciones envolventes pueden utilizar:
Estos diseños son particularmente útiles para trabajos de modernización, mazos de cables terminados y ensamblajes de vehículos que requieren acceso para mantenimiento futuro.
Se debe considerar un diseño envolvente cuando:
Para estas aplicaciones, una funda extraíble puede simplificar significativamente la instalación en comparación con el desmontaje del sistema eléctrico.

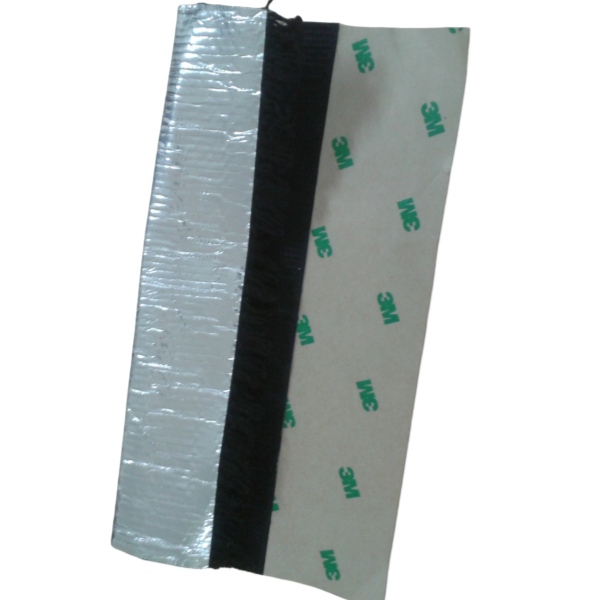

Una funda de gancho y bucle es uno de los diseños de protección térmica extraíble más comunes.
La funda se abre a lo largo de su longitud, se envuelve alrededor del mazo de cables y se asegura mediante un cierre de gancho y bucle de alta temperatura.
Este tipo de construcción es útil donde:
BSTFLEX ofrece Funda aluminizada Heat Shroud con cierre de gancho y bucle para aplicaciones de cables, alambres y mangueras expuestas al calor radiante.
Los broches de presión proporcionan un cierre mecánico definido que puede ser útil en instalaciones OEM repetibles.
En comparación con una costura de gancho y bucle, los broches crean puntos de cierre fijos a lo largo de la funda.
Este tipo de diseño puede ser apropiado cuando:
El espaciado y el número de cierres a presión deben adaptarse a la longitud de la funda, el diámetro y la estabilidad de costura requerida.

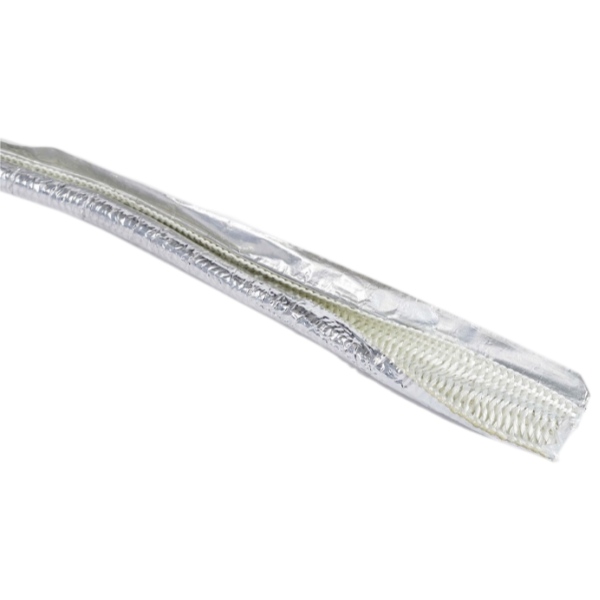

Una funda de cierre automático utiliza bordes superpuestos o una estructura preformada que se cierra naturalmente alrededor del arnés después de la instalación.
El instalador abre la funda, coloca el haz de cables en el interior y permite que la funda vuelva a cerrarse alrededor del componente.
Esto puede reducir los pasos de instalación porque no es necesario asegurar tiras de velcro ni broches individuales por separado.
Un diseño de cierre automático puede ser adecuado para:
| Factor de diseño | Funda deslizante | Funda envolvente |
|---|---|---|
| Momento de la instalación | Mejor antes de instalar los conectores | Se puede instalar después del ensamblaje del arnés |
| Conectores grandes | Pueden impedir la instalación | Generalmente no es un problema |
| Uso en modernizaciones | Limitado | Muy adecuado |
| Cobertura continua | Sí | Incluye cierre longitudinal |
| Diámetro exterior | Generalmente más compacto | Puede ser más grande en el cierre |
| Acceso para mantenimiento | Generalmenterequiere retirar la funda desde el extremo | A menudo se puede abrir localmente |
| Velocidad de ensamblaje | Rápido si se integra en la producción del arnés | Rápido para arneses terminados |
| Componentes de cierre | Normalmente ninguno | Cierre de gancho y bucle, broches o estructura de autocierre |
| Geometría compleja del arnés | Más difícil | Más adaptable |
Sí, el diseño del cierre puede influir en el sistema general de protección térmica.
Funda tubular que proporciona una cobertura circunferencial ininterrumpida, mientras que la construcción envolvente incluye una costura longitudinal. Por lo tanto, la posición de la costura debe considerarse con respecto a la fuente de calor.
Siempre que sea posible, el cierre no debe crear una abertura innecesaria orientada directamente hacia la fuente de calor radiante más alta.
El ancho de superposición, la estabilidad del cierre y el ajuste de la funda pueden afectar la manera en que la capa protectora permanece posicionada alrededor del arnés.
Para una funda reflectante aluminizada, la superficie reflectante debe permanecer expuesta hacia la fuente externa de calor radiante.
La instalación debe evitar:
La posición correcta de instalación puede ser tan importante como la especificación del material.
La protección térmica reflectante funciona de manera diferente al aislamiento grueso.
Una superficie aluminizada es especialmente útil para reducir el calor radiante. Cuando la instalación lo permita, mantener la separación entre la fuente de calor, la funda y el arnés protegido puede mejorar la disposición térmica general.
Si la funda se presiona directamente contra un componente muy caliente, el calor por conducción cobra mayor importancia y la aplicación puede requerir un sistema de aislamiento diferente o adicional.
Tanto las fundas deslizantes como las envolventes necesitan una tolerancia dimensional adecuada.
La especificación debe considerar:
Una funda demasiado ajustada puede restringir el movimiento del arnés y dificultar el montaje.
Una funda demasiado holgada puede desplazarse, interferir con componentes cercanos o exponer parte del cableado al calor.
La geometría del conector es una de las formas más rápidas de determinar si una construcción deslizante es práctica.
Por ejemplo, un arnés puede tener un diámetro normal del mazo de 18 mm pero un cuerpo de conector que mide 45 mm de ancho. Una funda tubular dimensionada para adaptarse al arnés de 18 mm no puede pasar sobre el conector, mientras que una funda dimensionada para el conector puede resultar innecesariamente sobredimensionada a lo largo del resto del arnés.
En este caso, una construcción envolvente suele proporcionar un ajuste más controlado.
Los mazos de cables a menudo se dividen en dos o más ramales.
Una funda tubular estándar puede proteger el tronco principal, pero el punto de derivación puede requerir:
Para geometrías tridimensionales complejas, una funda convencional puede dejar de ser la solución más eficiente.
BSTFLEX también puede fabricar escudos térmicos automotrices de fibra de vidrio aluminizada con formas personalizadas para geometrías irregulares de mazos y componentes.
La mejor funda para pruebas de prototipos no siempre es el mejor diseño para una línea de ensamblaje automotriz.
Para programas de producción, los ingenieros también deben evaluar:
Una construcción de funda ligeramente más compleja puede reducir el tiempo total de ensamblaje si permite la instalación después de que el mazo esté terminado.
La protección térmica de reacondicionamiento presenta un problema diferente al de la producción de mazos OEM.
El vehículo ya está ensamblado y el mazo protegido puede ser difícil de desconectar sin retirar múltiples componentes.
Por esta razón, las aplicaciones de reacondicionamiento favorecen comúnmente:
La capacidad de instalar la funda térmica sin desconectar cables o mangueras puede reducir significativamente la mano de obra de servicio.
| Aplicación | Punto de partidarecomendado |
|---|---|
| Mazo de cables nuevo antes de la instalación del conector | Funda térmica tubular deslizante |
| Mazo terminado con conectores grandes | Funda envolvente |
| Mazo que requiere inspección repetida | Funda con cierre de gancho y bucle |
| Ensamblaje OEM que requiere un cierre mecánico definido | Funda con cierre a presión |
| Instalación rápida alrededor de mazos de cables | Funda de cierre automático |
| Geometría irregular de ramificaciones o conectores | Escudo térmico de forma personalizada |
| Calor radiante elevado cerca del escape | Construcción reflectante aluminizada |
Los mazos de cables de transmisión son un buen ejemplo de por qué el diseño de la instalación es importante.
Si la funda protectora se instala durante la producción del mazo antes de colocar todos los conectores, una construcción tubular puede ser práctica.
Si se añade protección térmica después de completar el mazo, la geometría del conector puede requerir una funda extraíble.
Para consideraciones de ingeniería más detalladas, consulte Funda de protección térmica para mazos de cables de transmisión: diseño y requisitos térmicos.
La construcción de la instalación no sustituye a una selección adecuada del material.
Tanto una funda deslizante como una funda envolvente pueden fabricarse con diferentes materiales térmicos.
Dependiendo de la aplicación, las opciones pueden incluir:
Para aplicaciones dominadas por el calor radiante del escape, las construcciones aluminizadas son particularmente útiles porque la superficie exterior reflectante ayuda a reducir la energía radiante que llega al mazo.
Al solicitar una funda extraíble personalizada, proporcione:
Las fotografías del arnés instalado son particularmente útiles para aplicaciones de modernización (retrofit) porque muestran el espacio libre disponible y los obstáculos alrededor del componente.
BSTFLEX fabrica componentes de protección térmica deslizantes, cosidos, envolventes, con cierre de velcro, con cierre a presión y de cierre automático para arneses de cables, cables, mangueras y líneas de fluidos de automoción.
Las aplicaciones van desde el suministro de fundas reflectantes estándar hasta componentes OEM personalizados desarrollados según dimensiones, conectores, ramificaciones y requisitos de instalación específicos del arnés.
Para obtener una visión general más amplia de los materiales y diseños de protección térmica para arneses de automoción, consulte Fundas de protección térmica para arneses de cables de automoción: materiales, diseños y aplicaciones.
Para opciones de fundas reflectantes, vea la categoría de Funda protectora térmica aluminizada de BSTFLEX.
Una funda deslizante es un tubo continuo que debe pasar sobre el arnés de cables o el cable. Una funda envolvente se abre a lo largo de su longitud y puede instalarse alrededor de un componente ya ensamblado.
Una funda envolvente, con cierre de velcro, cierre a presión o de cierre automático suele ser más práctica cuando los conectores ya están instalados y el arnés no se puede desconectar.
Una funda tubular proporciona una cobertura continua sin un cierre longitudinal, pero el rendimiento térmico real depende del material, la construcción de la funda, el ajuste, el espacio de aire, la temperatura de la fuente de calor y la instalación. El tipo de funda no debe seleccionarse únicamente por el método de cierre.
Sí. Los diseños envolventes son especialmente útiles cuando el cableado, las mangueras o los cables necesitan protección térmica sin desconectar el conjunto existente.
Se utiliza comúnmente para arneses de cables, cables y mangueras terminados que requieren protección térmica extraíble o de modernización. La funda se puede abrir, envolver alrededor del componente y cerrar a lo largo de su longitud.
Una funda de cierre automático se abre para aceptar el haz de cables y luego se cierra alrededor de él mediante una estructura superpuesta o preformada. Puede proporcionar una instalación más rápida sin necesidad de un cierre de velcro independiente.
Sí. El diámetro de la funda, el ancho plano, la longitud de corte, la construcción del material, el sistema de cierre, las capas de aislamiento y otras dimensiones se pueden producir de acuerdo con las especificaciones del componente y del cliente.
Donde el calor radiante del colector de escape es el problema principal, una construcción reflectante aluminizada suele ser un punto de partida adecuado. La selección final debe considerar la temperatura de la fuente de calor, el espacio libre, la temperatura requerida del arnés y si puede ocurrir contacto directo.
