Escudos térmicos troquelados a medida: planos, tolerancias y suministro OEM

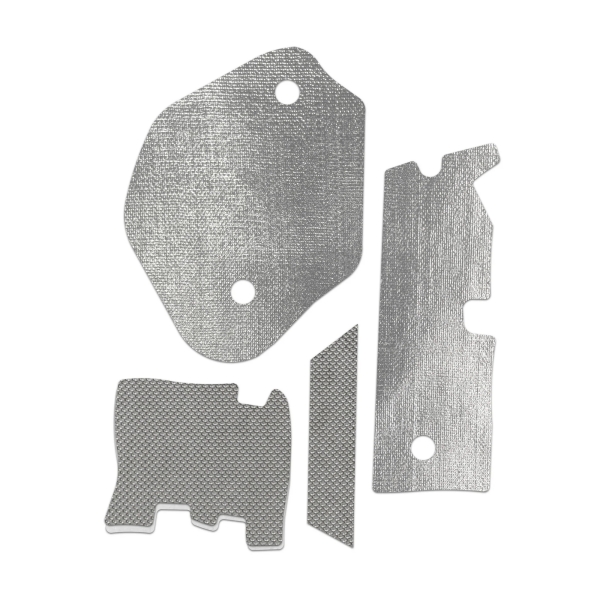

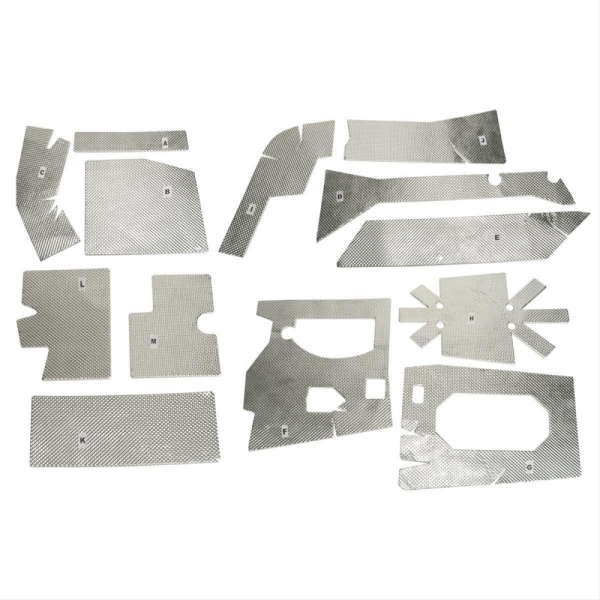

Los protectores térmicos troquelados a medida son láminas reflectantes o compuestos aislantes cortados según un contorno definido, con los orificios, ranuras y aberturas necesarios para un ensamblaje en particular. En lugar de recibir una lámina rectangular para recortar en la línea de producción, el comprador especifica una pieza terminada que se puede verificar con un plano.

El contorno es solo una parte de esa especificación. La construcción del material, el grosor, la orientación de la cara reflectante, la fijación y la aceptación dimensional deben acordarse. Un orificio ubicado con precisión no puede compensar un adhesivo inadecuado, al igual que el material correcto no puede compensar un corte en la posición incorrecta.

BSTFLEX suministra esteras reflectores de calor troqueladaspara la protección térmica automotriz e industrial. Esta guía explica cómo convertir un requisito de instalación en una especificación de dibujo y compra para piezas de protección térmica personalizadas.

Cuándo pedir una pieza terminada en lugar de una lámina

Vale la pena evaluar las piezas troqueladas cuando se utiliza repetidamente el mismo patrón de cobertura, cuando los orificios de montaje deben alinearse con un conjunto o cuando se realizan recortes alrededor de componentes cercanos durante cada instalación. Las solicitudes típicas incluyen barreras para cubiertas de motor, paneles de mamparos, parches de protectores térmicos localizados y revestimientos para cubiertas de equipos industriales.

Para un estudio inicial de distribución, una pieza bruta rectangular aún puede ser útil. Una vez que la geometría sea estable, compare el costo de una pieza convertida con el proceso interno completo: manipulación de materiales, marcado, corte, eliminación de desechos e inspección del resultado. El troquelado debe resolver un problema de ensamblaje definido, no simplemente agregar un proceso a una lámina única.

Este artículo se refiere a componentes flexibles en lámina y manta. Una pieza bruta troquelada plana es diferente de un escudo metálico formado o una cubierta tridimensional ensamblada. Identifique qué condición final se requiere antes de solicitar una cotización.

Seleccione la construcción antes de finalizar el patrón de corte

La elección del material establece lo que se debe cortar, manipular y fijar. Especifique el revestimiento reflectante, el sustrato aislante, cualquier unión intermedia y el adhesivo de montaje cuando se utilice. Incluya el espesor instalado disponible, en lugar de seleccionar cada capa de forma independiente y comprobar el ajuste después.

Estas son construcciones iniciales para su revisión. La viabilidad de corte, los detalles del respaldo y la especificación final se confirman para el material elegido. El gama de materiales de barrera térmica ofrece opciones adicionales de láminas y mantas.

¿Qué debe incluir el plano de un escudo térmico?

Proporcione un plano acotado con unidades, un número de pieza y una revisión. Identifique si la vista muestra el lado reflector o el lado adhesivo. Un contorno exterior simétrico aún puede contener un orificio descentrado o un detalle de soporte asimétrico, por lo que la orientación debe ser explícita.

Ubique las características importantes a partir de bordes de referencia definidos, líneas centrales o puntos de montaje. Estas referencias proporcionan al proveedor y al inspector receptor una base común para verificar la pieza. Cuando un perfil de corte digital acompañe al plano, indique qué documento controla las dimensiones y resuelva las discrepancias antes de tomar muestras.

Una fotografía o muestra física puede ayudar a establecer el diseño, pero no debe reemplazar silenciosamente las dimensiones faltantes. Para una pieza de repuesto, identifique las características desgastadas, estiradas o dañadas que no deben copiarse. Acuerde un plano controlado antes de la liberación para producción.

Establecer tolerancias por función

Un orificio de montaje, una abertura de acceso y un borde de cobertura libre no necesitan necesariamente la misma tolerancia dimensional. Marque las características que determinan el ajuste del montaje y explique qué ubican. Evite aplicar una tolerancia general innecesariamente estricta a cada borde mientras deja sin definir la posición de un orificio importante.

No existe una única tolerancia adecuada para todos los materiales de pantallas térmicas troqueladas. Revise los límites solicitados frente al laminado, el espesor, el tamaño de la pieza, la geometría de las características y el método de corte propuesto. BSTFLEX confirma las tolerancias alcanzables para el plano individual; el término corte a troquel de precisión no sustituye a un requisito dimensional acordado.

Para piezas flexibles, defina también la condición de inspección. Indique si el material se comprueba tendido en plano sin tensión, con su revestimiento adherido o soportado en un dispositivo acordado. Especifique el método de medición del espesor cuando la compresión afecte al resultado. Estirar una pieza hasta que sus orificios coincidan con una plantilla no debe utilizarse para demostrar conformidad a menos que el procedimiento de inspección aprobado requiera expresamente dicha condición de instalación.

Ejemplo: Dos orificios de localización y una abertura de holgura

Considere una barrera de panel ubicada mediante dos orificios de montaje, con una abertura más grande alrededor de un conector. Esta es una revisión de dibujo ilustrativa, no una especificación dimensional de BSTFLEX.

Los orificios de localización necesitan posiciones acordadas en relación con las referencias de montaje. La abertura del conector necesita suficiente holgura para la instalación y el servicio, mientras que el borde exterior necesita cubrir la zona caliente especificada. Separar estas funciones proporciona un plan de aceptación más claro que asignar la misma tolerancia a las tres características.

Especifique la cobertura de adhesivo y la manipulación del revestimiento

Para una pantalla térmica troquelada con reverso adhesivo, identifique el sustrato de montaje real y el recubrimiento, la temperatura esperada en la interfaz del adhesivo y la exposición ambiental. Confirme si el adhesivo está destinado a cubrir todo el reverso o solo áreas específicas. La cobertura adhesiva selectiva es un requisito de fabricación a revisar, no una característica asumida de cada material.

Describa cómo el operador manipulará y posicionará la pieza. Un revestimiento antiadherente protege el adhesivo antes de la instalación; su retirada no debe requerir sacar la barrera flexible deformándola. Las solicitudes especiales, como un revestimiento dividido, un borde de revestimiento extendido o una lengüeta de tiro, deben presentarse durante la cotización para poder confirmar su viabilidad para la construcción elegida.

Mantenga la aprobación del adhesivo y del material separada de la aprobación del contorno. Una pieza cortada con precisión aún puede fallar al adherirse a un recubrimiento inadecuado. Siga las instrucciones de preparación y aplicación del reverso seleccionado, y valide la unión en la superficie prevista.

Revise las secciones estrechas y los bordes cortados

Marque los puentes estrechos entre aberturas, las pestañas largas sin soporte y los pequeños orificios cercanos al perímetro. Revise si estas características se pueden cortar, empaquetar e instalar sin daños. Cuando el diseño lo permita, discuta un contorno revisado o un soporte adicional antes de aprobar las herramientas.

Defina qué es aceptable en el borde cortado: las fibras sueltas, el revestimiento dañado, la transferencia de adhesivo o la separación de capas deben tener un criterio de inspección acordado. Los requisitos para bordes sellados, refuerzo o acabado adicional necesitan una confirmación separada. La frase cortado según plano no debe dejar que el proveedor adivine qué condiciones de borde importan en servicio.

Apruebe la muestra en su montaje real

Comience con la verificación del plano: contorno, posiciones críticas de los orificios, espesor, orientación de las capas y calidad de corte. A continuación, ajuste la muestra al panel previsto utilizando el método de fijación propuesto. Confirme que los conectores, desagües, aberturas de inspección y cubiertas extraíbles sigan siendo accesibles.

Realice la evaluación térmica y de durabilidad requerida por el proyecto. Registre las condiciones de funcionamiento pertinentes y la temperatura del lado protegido, luego inspeccione la fijación y el laminado después de la exposición. La aprobación dimensional establece el ajuste; no establece la resistencia al calor, la durabilidad del adhesivo ni el rendimiento acústico.

Si una muestra inicial se fabrica utilizando un proceso diferente al método de producción previsto, identifique dicha diferencia. Una muestra de ajuste es útil para verificar la geometría, mientras que la aprobación para el suministro repetido debe representar la construcción y el proceso de producción acordados.

¿Qué determina la cotización?

El precio de la pieza terminada depende de algo más que su longitud y anchura exteriores. La especificación del material, el diseño de corte, las características estrechas, la eliminación de residuos internos, la inspección requerida y el embalaje pueden afectar el trabajo involucrado. Compare las cotizaciones con la misma revisión de plano, material y formato de entrega.

Separe la cantidad de prototipos, el tamaño del lote de producción y la demanda anual esperada. Identifique cualquier cargo por utillaje o muestras por separado del precio unitario de los pedidos repetidos. La cantidad mínima de pedido y el plazo de entrega se confirman para el proyecto en lugar de asumirse a partir de una lista genérica de productos en hoja.

Un precio de material más bajo no significa necesariamente un coste instalado más bajo. Evalúe la cantidad de material utilizable, el trabajo de conversión y la manipulación de montaje necesarios para entregar una pieza aceptada.

Libere el material, el plano y el embalaje juntos

Para el suministro a OEM, registre la construcción aprobada, la revisión del plano, los requisitos de inspección y las instrucciones de embalaje en el pedido. Defina la información de la etiqueta y la cantidad del paquete para que las variantes de aspecto similar se puedan distinguir antes de la instalación.

Los servicios de corte a medida, troquelado y embalaje de BSTFLEX incluyen componentes con forma, orificios, embalaje contado y etiquetado. Acuerde el formato final para la pieza seleccionada, incluida la protección contra flexión, contaminación o daños durante el transporte.

Cuando un material, reverso, contorno o condición de instalación cambia, revise los requisitos de aprobación afectados. Reutilizar un número de pieza antiguo sin registrar el cambio dificulta determinar qué construcción se probó y qué versión se está suministrando.

Preguntas sobre pantallas térmicas troqueladas a medida

¿Puede comenzar un proyecto sin un archivo CAD?

Un boceto acotado, una plantilla o una muestra existente pueden iniciar la revisión. Identifique los requisitos de instalación y cualquier dimensión que aún no se conozca. Confirme el plano final y el formato de archivo aceptable antes de la producción.

¿Se puede cortar el mismo contorno a partir de diferentes materiales de barrera térmica?

El contorno se puede presentar para más de un material candidato, pero cada construcción necesita una revisión de viabilidad y ajuste. El espesor, la flexibilidad, el reverso y el comportamiento de los bordes pueden requerir cambios en el patrón o la instalación.

¿El troquelado aumenta la clasificación de temperatura?

No. El troquelado define la forma. La idoneidad térmica depende de la construcción del material y de las condiciones de instalación, incluido el adhesivo cuando se utiliza. Un contorno personalizado no convierte una hoja de protección de paneles en un aislamiento de escape directo.

Envíe un plano para una cotización de pantalla térmica a medida

Incluya la aplicación, la posición de la fuente de calor, el objetivo del lado protegido, la holgura disponible, la preferencia de material y el método de fijación. Agregue la revisión del plano, las tolerancias críticas, la cantidad de muestras y la previsión de producción.

Para formas terminadas, comience con la Alfombrilla reflectante de calor troquelada BSTFLEX. Para una planificación de suministro más amplia, revise nuestrofabricación de material de barrera térmica y suministro a fabricantes de equipos originales (OEM).

Envíe su dibujo y requisitos de funcionamiento a BSTFLEX para la revisión de materiales, la planificación de muestras y una cotización de escudos térmicos troquelados personalizados.
