Un sistema de escape diésel utilizado en maquinaria pesada no es simplemente un escape de automoción que opera a mayor escala. Los ciclos de trabajo largos, los compartimentos de motor restringidos, la vibración, el polvo, la contaminación por aceite y el mantenimiento repetido cambian la forma en que se debe especificar el aislamiento térmico.
La cinta para escape diésel se puede utilizar en tubos de escape, colectores y tuberías adyacentes al turbocompresor adecuados para reducir la transferencia de calor hacia mangueras, cableado, paneles de carrocería y otros componentes cercanos. La construcción correcta depende de la temperatura, la geometría de la tubería, las condiciones de exposición y el acceso de servicio requerido.
BSTFLEX suministra cinta térmica para escape y colectores en construcciones de fibra de vidrio, titanio, sílice, compuesto de silicona y reforzadas para aplicaciones de escape diésel, todoterreno e industriales.
No especifique una sola cinta para todo un conjunto de escape sin separar primero las diferentes zonas térmicas y mecánicas.
| Zona de escape | Problema principal de selección | Enfoque de protección térmica a evaluar |
|---|---|---|
| Salida del turbo y bajante caliente | Alta temperatura sostenida y holgura limitada | Cinta para escape de titanio o sílice, sujeta a la temperatura medida |
| Colector y tubo de conexión | Geometría compleja y ciclos térmicos repetidos | Cinta o aislamiento desmontable con forma según el acceso de servicio |
| Tubo de escape recto largo | Cobertura eficiente y protección contra el calor para personal y componentes | Fibra de vidrio, revestimiento compuesto u otra construcción de cinta adecuada |
| Sección todoterreno expuesta | Abrasión, residuos y contacto mecánico | Cinta para escape reforzada o protección mecánica separada |
| Junta flexible | Absorción de movimiento y vibración | Mantenga la función de movimiento disponible; no envuelva automáticamente a través de la junta |
| Componente de postratamiento | Temperatura interna controlada y requisitos del fabricante | Siga la especificación del equipo antes de agregar aislamiento directo |
Este enfoque de zonas previene un error de especificación común: seleccionar un material a partir de su cifra máxima de temperatura y aplicarlo a cada componente.
Un motor diésel de servicio pesado puede funcionar durante horas bajo carga sostenida. Las excavadoras, las cargadoras, los equipos agrícolas, los generadores y los motores industriales pueden experimentar una exposición térmica mucho mayor que un vehículo utilizado para viajes cortos por carretera.
Eso cambia las prioridades de selección. Las condiciones de servicio continuo se vuelven más importantes que una calificación máxima breve. Es posible que la instalación también deba soportar:
| Vibración | El movimiento repetido puede aflojar las fijaciones de los extremos o desgastar el aislamiento contra los soportes cercanos. |
| Polvo y residuos | Los entornos todoterreno pueden contaminar o dañar mecánicamente el aislamiento expuesto. |
| Contaminación por aceite y combustible | Las fugas deben corregirse antes de que contaminen el aislamiento térmico. |
| Agua y lodo | Los equipos para exteriores requieren la consideración de drenaje, secado e inspección. |
| Acceso de servicio | Los filtros, sensores, abrazaderas y componentes de escape extraíbles deben seguir siendo accesibles para su mantenimiento. |
Por esta razón, la mejor cinta de escape para maquinaria pesada no es automáticamente el mismo producto que se utiliza en el colector de una motocicleta o en una aplicación de carreras de corta duración.

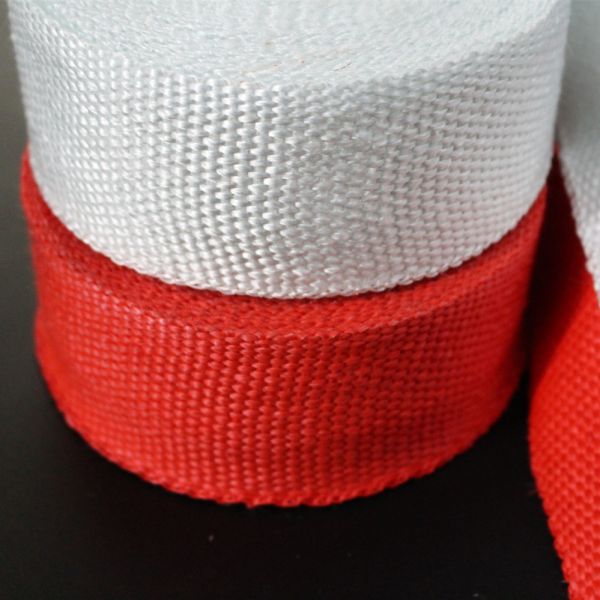

La fibra de vidrio sigue siendo una opción práctica cuando la temperatura de funcionamiento real está dentro de la capacidad del producto seleccionado.
Se puede considerar para tubos de escape diésel relativamente sencillos en los que el requisito principal es la contención térmica en lugar de la exposición a temperaturas extremas o una fuerte resistencia a la abrasión externa.
BSTFLEX Cinta de fibra de vidrio negra para escapes ofrece una opción de producto de fibra de vidrio para aplicaciones en las que se requiere un acabado oscuro.
Antes de especificar fibra de vidrio para un motor diésel, confirme la temperatura sostenida de la tubería bajo la carga máxima esperada. Una temperatura medida durante el funcionamiento en ralentí no es suficiente para los equipos que posteriormente funcionarán de forma continua bajo carga.

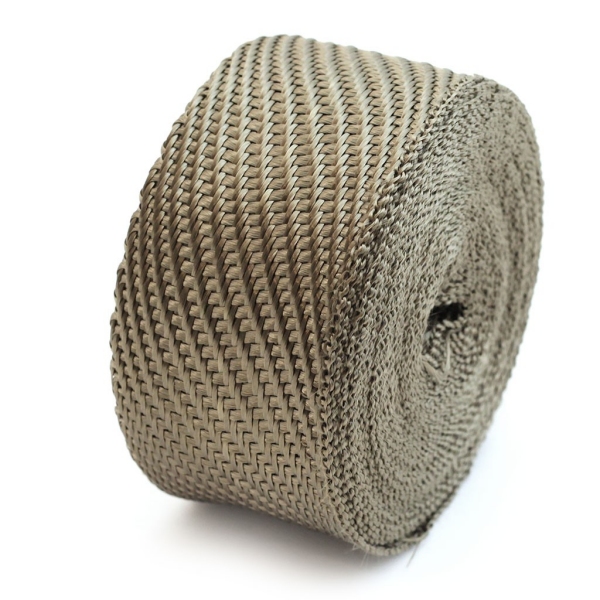

La cinta de titanio para escapes se evalúa comúnmente cuando el margen térmico requerido es mayor que el de la construcción de fibra de vidrio de uso general propuesta.
Las ubicaciones relevantes pueden incluir tubos de bajada de turbo, tubos de escape de alta carga e instalaciones diésel orientadas al rendimiento.
BSTFLEX Cinta negra de titanio para tubos de escape ofrece una opción de titanio dentro de la gama de productos C15.
La selección debe basarse aun así en las condiciones de funcionamiento reales. La palabra “Titanio” es una descripción comercial de la industria y no debe interpretarse en el sentido de que la cinta textil esté hecha de fibra de titanio metálico.
La cinta de sílice para escapes debe evaluarse cuando la temperatura de escape supera la capacidad práctica de las construcciones de menor temperatura que se están considerando.
Los candidatos típicos incluyen tuberías adyacentes al turbo, sistemas diésel de carga continua severa y otras secciones de escape donde se requiere un margen de temperatura adicional.
BSTFLEX Cinta térmica de alta temperatura Inferno para colectores de escape ofrece una opción a base de sílice para aplicaciones térmicas exigentes.
No seleccione sílice simplemente porque tiene una mayor capacidad de material. Un material prémium de alta temperatura puede añadir un coste innecesario cuando la cinta de escape de fibra de vidrio o de titanio ya cumple con la condición de funcionamiento validada.
Algunas instalaciones diésel e industriales requieren algo más que una superficie textil tejida desnuda.
BSTFLEX Cinta de escape de silicona compuesta de fibra de vidrio y aislamiento de silicona combina aislamiento de fibra de vidrio con un exterior recubierto de silicona.
Esta construcción se puede evaluar cuando el proyecto requiere una superficie externa más acabada, contención de fibras o características de manipulación específicas.
La página del producto enumera actualmente anchos de 25, 38, 50, 75 y 100 mm y un rango de grosor publicado de 2-3 mm. Para suministros repetidos a fabricantes de equipos originales (OEM), especifique un grosor y una tolerancia requeridos en lugar de realizar pedidos únicamente a partir del rango amplio.
Mantenga separada la capacidad de temperatura de la fibra, el revestimiento y el producto completo durante la especificación. La capacidad de temperatura más alta de un componente no debe tratarse automáticamente como la temperatura de trabajo del compuesto terminado.
Las excavadoras, cargadoras, maquinaria agrícola y otros equipos todoterreno pueden exponer el aislamiento del escape a un desgaste mecánico que no se produce en un compartimento del motor protegido.
BSTFLEX Cinta térmica Pro Black para escapes combina una capa de aislamiento de fibra de vidrio de alta temperatura con una estructura exterior de acero inoxidable 304.
Esta construcción reforzada se puede evaluar donde la resistencia a la abrasión y la protección de la superficie textil expuesta sean importantes.
Sin embargo, el refuerzo no reemplaza un enrutamiento correcto ni un protector mecánico. Si el tubo de escape golpea repetidamente un miembro del bastidor, un soporte o escombros, se debe corregir el problema de instalación en lugar de esperar que la cinta absorba el impacto estructural.
El aislamiento para tubos de escape diésel debe seleccionarse a partir de datos realistas del ciclo de trabajo.
Al solicitar la aprobación de materiales, identifique:
| Información térmica | Por qué es importante |
|---|---|
| Temperatura normal sostenida de la tubería | Define la exposición continuaprimaria. |
| Condición de carga sostenida máxima | Muestra si el funcionamiento normal se aproxima al límite del material. |
| Temperatura pico de corta duración | Ayuda a evaluar las desviaciones temporales de forma independiente del servicio continuo. |
| Ubicación de la medición | La superficie de la tubería, el gas de escape y la superficie del revestimiento externo son mediciones diferentes. |
| Duración pico | Un breve transitorio y un evento de treinta minutos no deben tratarse como equivalentes. |
Evite seleccionar un producto solo porque su hoja de datos muestra el número más grande. Confirme si ese número se refiere al contacto continuo, la exposición intermitente, el calor radiante o la fibra pura en lugar de la envoltura terminada.
El equipo diésel moderno puede incluir un filtro de partículas diésel, un catalizador de oxidación, componentes SCR y sensores de temperatura. Estos componentes funcionan dentro de una estrategia térmica controlada.
No envuelva automáticamente todo el conjunto de posratamiento.
Aislar un componente puede alterar su calor retenido, su temperatura de superficie externa y el entorno térmico circundante. La especificación del fabricante del equipo debe determinar si se permite el aislamiento de contacto directo y dónde comienza y termina la cobertura.
En algunos diseños de vehículos de trabajo pesado, el aislamiento térmico se utiliza en las tuberías entre el turbocompresor y los componentes de postratamiento de aguas abajo, mientras que las juntas de movimiento o componentes específicos se dejan sin envolver. La disposición exacta es específica del sistema y no debe generalizarse a todos los motores diésel.
Para los proyectos de BSTFLEX, identifique el componente en el plano en lugar de describir todo el conjunto únicamente como «escape DPF».
Los sistemas de escape diésel suelen incluir juntas flexibles para adaptarse a las vibraciones, la expansión térmica y el movimiento del motor.
Una envoltura aplicada firmemente puede interferir con el movimiento previsto de la junta o crear desgaste adicional en la transición.
Cuando se requiera protección térmica alrededor de una sección flexible, evalúe un método de aislamiento diseñado para conservar ese movimiento. Una funda desmontable, un escudo externo o una cubierta flexible diseñada especialmente pueden ser más adecuados que un envoltorio en espiral ordinario.
La cinta térmica para escapes es práctica en secciones tubulares accesibles donde una instalación permanente es aceptable.
Una manta térmica desmontable resulta más atractiva cuando:
| El componente requiere inspección rutinaria o desmontaje. |
| La forma del escape es demasiado irregular para un envolver en espiral controlado. |
| Una tubería de gran diámetro necesita un grosor de aislamiento definido. |
| Los técnicos de servicio necesitan un acceso rápido a bridas, sensores o juntas. |
No fuerce todos los componentes del escape diésel a un solo método de aislamiento. Una máquina completa puede usar legítimamente cinta en una tubería, una manta desmontable en otro componente y un escudo térmico metálico cerca de equipos sensibles.
El ancho afecta tanto a la velocidad de instalación como a la capacidad del material para adaptarse a la geometría de la tubería.
Una cinta más estrecha es más fácil de colocar alrededor de curvas cerradas y tubos de diámetro pequeño. Una cinta más ancha puede cubrir secciones rectas más grandes con mayor eficiencia.
Para proyectos industriales, los formatos más anchos pueden ser más prácticos que los tamaños de 1 pulgada y 2 pulgadas comúnmente asociados con aplicaciones automotrices. Donde BSTFLEX ofrece una construcción más ancha, confirme que el ancho elegido aún pueda seguir las curvas y transiciones en el ensamblaje real.
No dé por sentado que un aislamiento de 100 mm es automáticamente más eficiente simplemente porque la tubería es grande. Pruebe la curva más difícil antes de aprobar el ancho para todo el sistema.
El consumo de material depende del diámetro exterior de la tubería, la longitud cubierta, el ancho de la envoltura, el solape y la geometría de la tubería.
BSTFLEX proporciona un Calculadora de cinta anticalórica de escape y guía de tallas para la planificación de la cantidad inicial.
Para equipos pesados, incluya una tolerancia adicional para:
| curvas de gran radio y compuestas; |
| transiciones de diámetro; |
| holgura de la brida; |
| retención de los extremos; |
| variación en la instalación de producción. |
Para la fabricación repetitiva, el enfoque más fiable es instalar el material seleccionado en un montaje real y registrar la longitud útil consumida antes de definir los requisitos de rollo de producción o de longitud de corte.
La envoltura térmica no debe ocultar un problema mecánico existente.
Antes de la instalación, inspeccione la tubería y las soldaduras en busca de fugas, grietas y corrosión significativa. Corrija las fugas de aceite, combustible o refrigerante que puedan contaminar el aislamiento.
Después de la instalación, mantenga un programa de inspección adecuado para el equipo. Preste atención a:
| solapes sueltos o desplazados; |
| sujetadores de extremos dañados; |
| abrasión cerca de los soportes; |
| contaminación por fluidos; |
| daños causados por trabajos de mantenimiento o residuos. |
No asuma que una tubería envuelta ya no necesita inspección.
Un proyecto de revestimiento de escape diésel para OEM debe definir más que el nombre de un material.
| Información de RFQ | Detalle recomendado |
|---|---|
| Tipo de equipo | Excavadora, cargadora, máquina agrícola, generador, motor industrial u otra aplicación |
| Ubicación del escape | Salida del turbocompresor, tubo de bajadatubo de bajada, conexión del colector o sección de tubo recto |
| Dimensiones de la tubería | Diámetro exterior, longitud cubierta, curvas y transiciones |
| Temperatura de funcionamiento | Temperatura sostenida, temperatura máxima y duración máxima |
| Entorno | Polvo, humedad, abrasión, exposición al aceite y condiciones de servicio |
| Preferencia de material | Fibra de vidrio, titanio, sílice, compuesto de silicona o construcción reforzada |
| Formato de suministro | Rollos, longitudes personalizadas, kits u otra configuración acordada |
| Cantidad | Cantidad de prototipos y demanda de producción prevista |
Para longitudes de rollo personalizadas, embalaje, accesorios de sujeción y suministro repetido, consulte Fabricante de cinta térmica para escapes para suministro OEM y de marca propia.
No existe el mejor material universal. La fibra de vidrio puede adaptarse a muchas aplicaciones generales, el titanio puede ofrecer una opción de mayor temperatura, la sílice se puede evaluar para calor más intenso y se pueden seleccionar construcciones reforzadas o compuestas de silicona cuando los requisitos ambientales o mecánicos sean importantes.
Sí, en secciones de escape adecuadas donde se hayan aprobado el material, la temperatura y el método de instalación. La maquinaria pesada requiere atención adicional a la vibración, la abrasión, la contaminación y el acceso para servicio.
No asuma que se permite el envolver directamente. Los componentes de postratamiento operan dentro de un sistema de temperatura controlada. Siga los requisitos del fabricante del equipo antes de aislar un DPF, un catalizador o un componente asociado.
No automáticamente. Una junta flexible necesita moverse. La protección térmica alrededor de esa área debe preservar su función prevista.
No. La sílice ofrece una opción de material de mayor temperatura, pero la fibra de vidrio puede ser suficiente y más económica cuando su rango de operación validado cumple con la aplicación.
Vale la pena evaluar una construcción reforzada cuando el tejido expuesto requiere protección mecánica adicional. Corrija el contacto repetido y el espacio libre inadecuado en lugar de depender únicamente del refuerzo.
Sí. Los proyectos se pueden revisar en cuanto a material, ancho, longitud del rollo, longitud de corte, accesorios de sujeción y embalaje OEM según el ensamblaje de escape real y los requisitos del pedido.
Envíe a BSTFLEX el plano del escape, las dimensiones de las tuberías, la temperatura de operación sostenida, la exposición máxima y las condiciones ambientales. Identifique las secciones que requieren aislamiento y los componentes que deben permanecer accesibles para servicio.
Compare las construcciones disponibles en la gama de cintas térmicas para escapes y colectores de BSTFLEX, o utilice la página de producto correspondiente para cinta térmica de fibra de vidrio para escapes, cinta térmica de titanio para escapes, cinta térmica de sílice para escapes, aislamiento térmico de compuesto de silicona para escapes o cinta térmica reforzada para escapes.
