Un protector térmico de escape metálico no funciona de manera aislada. Su posición en relación con el componente caliente, la forma en que está montado y el espacio libre disponible alrededor de sus bordes pueden ser tan importantes como el material de la chapa en sí.
Para un proyecto OEM, especificar únicamente "protector térmico de acero inoxidable" o "protector térmico de aluminio" deja sin responder varias preguntas fundamentales. ¿El protector debe estar separado del colector o del turbocompresor? ¿Dónde están los puntos de montaje? ¿Qué componente necesita protección? ¿Cuánto espacio de instalación disponible hay después de que el escape se mueva y se expanda?

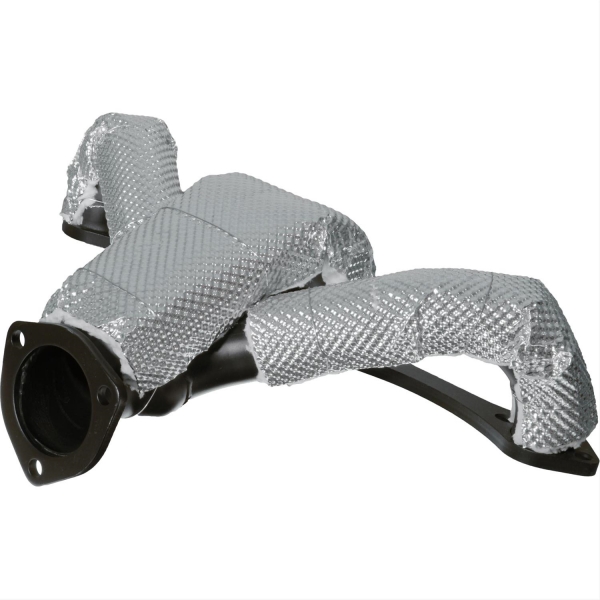

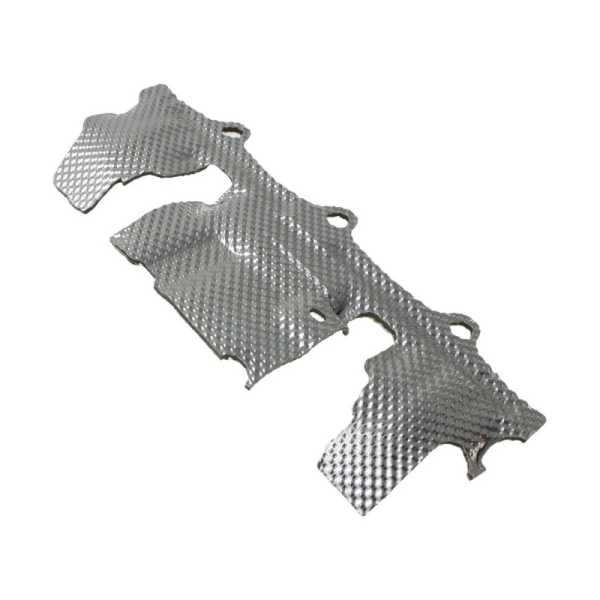

BSTFLEX fabrica protección de escape rígida, que incluye el Exhaust Manifold Heat Shield y el Stamped Turbocharger Heat Shield. Para proyectos personalizados, la cámara de aire y los detalles de montaje deben tratarse como parte de la especificación del componente en lugar de añadirse después de que la forma del protector ya se haya finalizado.
La primera marca del plano no tiene por qué ser necesariamente el protector térmico. Identifique la pieza que debe mantenerse dentro de una condición térmica aceptable.
Los componentes cercanos típicos pueden incluir:
Marque la relación entre ese componente y el colector de escape, el turbocompresor o la tubería. Esto establece la dirección de la exposición térmica y ayuda a determinar dónde necesita realmente cobertura el protector.
Un protector más grande no es automáticamente un protector mejor. Aumentar su área puede interferir con el acceso de servicio, reducir la ventilación, añadir peso o acercar la superficie exterior a otra pieza sensible a la temperatura. La cobertura requerida debe seguir el problema térmico que se está resolviendo.
Una exhaust heat shield air gap es la separación entre el componente caliente y un protector diseñado para estar separado de él. Dicha separación puede ayudar a interrumpir la transferencia directa de calor y proporciona espacio entre la superficie del escape y la barrera exterior.
No existe una única dimensión de cámara de aire que deba copiarse en todos los proyectos de colectores, turbocompresores o tubos de escape. El espaciado adecuado depende del diseño completo, que incluye:
Por lo tanto, el plano debe mostrar la relación de instalación requerida en lugar de depender de una instrucción informal como "dejar un poco de espacio detrás del protector".
Cuando el cliente ya disponga de un diseño original validado, conserve su concepto de espaciado y montaje críticos a menos que se haya evaluado una configuración revisada. Cuando BSTFLEX cotice a partir de un nuevo plano o muestra, identifique qué holguras son requisitos fijos y cuáles se pueden revisar durante el desarrollo.
Un protector puede tener un espacio generoso en su centro, pero casi tocar el escape alrededor de un borde conformado, un saliente de montaje o una curva. La distancia nominal entre dos superficies amplias no describe estas condiciones locales.
Para una revisión de planos, marque las secciones críticas y proporcione la holgura mínima permitida en esas ubicaciones. Las vistas de sección útiles incluyen:
También distinga entre holgura del lado caliente y holgura del lado frío. Un protector puede despejar el escape correctamente y al mismo tiempo quedar demasiado cerca del componente que pretende proteger.
Las mediciones tomadas en un conjunto frío estacionario son solo una condición. Los componentes del escape, los soportes de montaje y las estructuras vecinas pueden cambiar de posición a medida que aumentan las temperaturas o cuando el motor se mueve bajo cargas operativas.
Para instalaciones críticas, el equipo de ingeniería responsable debe identificar el movimiento que se debe acomodar y las áreas donde el contacto es inaceptable. Esto puede incluir expansión térmica, movimiento del motor, vibración o movimiento en las conexiones de escape adyacentes.
No doble intencionalmente un protector de producción contra el componente caliente simplemente para ganar espacio adicional en otro lugar a menos que dicho cambio haya sido aprobado. La forma modificada puede alterar el espaciado previsto, la carga de fijación y la ruta térmica.
Un protector metálico puede separarse del escape en la mayor parte de su superficie mientras está conectado mediante soportes, pernos o pestañas formadas. Estos puntos de fijación crean conexiones mecánicas entre partes del conjunto y deben tenerse en cuenta en el diseño térmico.
Esto no significa que cada punto de montaje requiera un espaciador aislante. Significa que la disposición de sujeción debe evaluarse como parte del sistema en lugar de tratarse como hardware independiente.
Para una especificación de montaje del protector térmico de escape, identifique:
| Elemento de montaje | Qué se debe definir |
|---|---|
| Lugar de montaje | Superficie de referenciacara, saliente, soporte o punto de fijación aprobado |
| Orificio o ranura | Geometría, posición y si el movimiento está permitido intencionadamente |
| Espaciador o soporte de separación | Número de pieza, dimensiones y posición de montaje cuando corresponda |
| Elemento de fijación | Tipo especificado y el requisito de montaje aplicable |
| Pestaña del protector | Geometría conformada, orientación y holgura alrededor de las piezas contiguas |
| Acceso de servicio | Espacio necesario para instalar y retirar el elemento de fijación |
No invente un par de apriete de pernos genérico, una pila de arandelas o una altura de soporte de separación para un proyecto personalizado. Esos detalles pertenecen a la especificación de montaje aprobada.
La pestaña conformada es a menudo el lugar donde la chapa plana se convierte en una pieza funcional de automoción. Su ángulo, radio de transición y relación con el cuerpo del protector afectan a si este se sitúa en la posición prevista.
Si la pestaña es forzada a su lugar por el perno porque no se alinea naturalmente con el punto de montaje, el protector ensamblado puede contener tensión no deseada. Si una pestaña es demasiado flexible, el protector puede moverse excesivamente. Si es demasiado rígida o está mal posicionada, el montaje puede volverse difícil.
Para la producción en serie, incluya la geometría de la pestaña en el plano y en el plan de inspección en lugar de comprobar únicamente las dimensiones de la carcasa exterior.

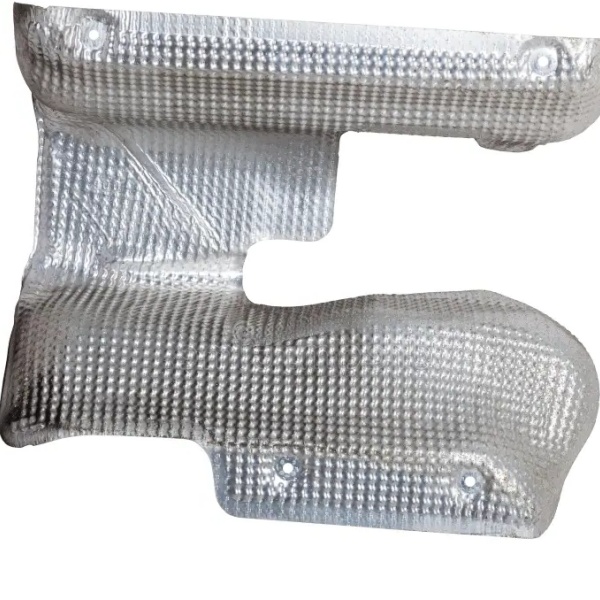

Esto es especialmente importante para el BSTFLEX escudo térmico estampado para colector de escape, donde las características de montaje y la carcasa formada deben analizarse como un solo componente.
Las ranuras pueden ser útiles en el diseño de un protector térmico, pero no se debe añadir una ranura simplemente porque un agujero redondo fue difícil de ensamblar durante la primera prueba.
Si un plano utiliza un agujero alargado, defina por qué existe y qué dirección de movimiento o ajuste pretende acomodar. El proveedor también necesita saber qué extremo, la línea central o la referencia controla la inspección.
Del mismo modo, aumentar el diámetro de cada agujero para facilitar el ensamblaje puede reducir el control de ubicación. Si una muestra requiere un ajuste manual repetido antes de que los elementos de fijación se alineen, investigue la geometría real antes de convertir esos ajustes en dimensiones de producción.
El protector térmico no es un soporte estructural para el colector, el turbocompresor o el tubo de escape. Sus puntos de montaje deben ubicar el protector sin ser utilizados para forzar el sistema de escape a ponerse en posición.
Si el colector, la conexión del turbocompresor o el soporte ya están desalineados, resuelva esa condición por separado. Diseñar el protector alrededor de una pieza de referencia ensamblada incorrectamente puede reproducir el problema en cada componente de producción.
Para proyectos de reemplazo, fotografíe la pieza original en su posición instalada antes de retirarla. Registre si la muestra está distorsionada, agrietada o modificada previamente. No trate automáticamente la geometría dañada como la forma de producción prevista.
Algunas barreras térmicas metálicas están diseñadas con una separación controlada respecto a la fuente de calor. Otras construcciones de escudos térmicos pueden ajustarse mucho más a un componente o incorporar aislamiento dentro del conjunto.
Estos conceptos no deben mezclarse simplemente porque ambos productos estén fabricados con metal conformado.
Al solicitar una cotización, identifique si el requisito es:
BSTFLEX también suministra otros productos de gestión térmica de escape fuera del C27. Para una comparación más amplia de escudos metálicos, mantas, revestimientos e aislamiento de tuberías, consulte la guía de aislamiento y protector térmico de escape.
Un escudo térmico metálico para turbocompresor puede necesitar ajustarse alrededor de una combinación compacta de la carcasa de la turbina, la entrada de escape, la conexión de salida, el sistema de actuador y las líneas de aceite o refrigerante.
El plano debe mostrar cuáles de estas áreas deben permanecer accesibles. Un protector que ofrece una excelente cobertura pero bloquea el varillaje de un actuador, un elemento de sujeción o una conexión de servicio no es una solución terminada.

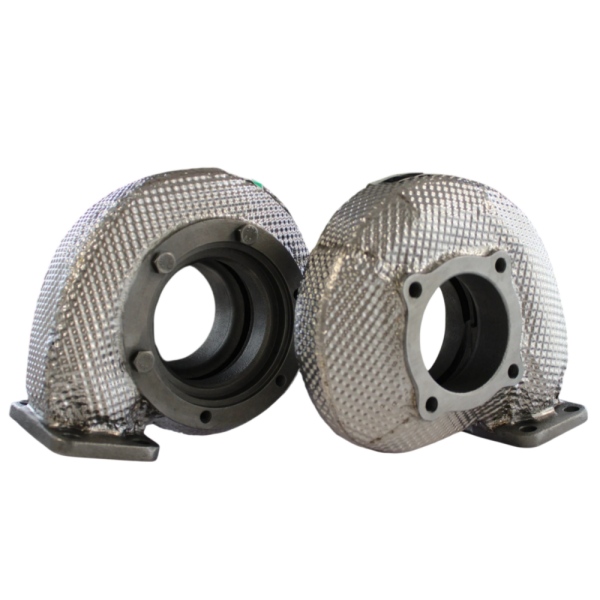

Para el BSTFLEX escudo térmico estampado para turbocompresor, envíe la configuración del turbocompresor instalado en lugar de una sola fotografía de la carcasa de la turbina. Las decisiones de montaje y holgura dependen del conjunto circundante.
Donde el protector del turbo se encuentra con un protector del colector, identifique el límite entre ambas piezas. No asuma que solaparlas siempre es beneficioso. La interfaz puede afectar la holgura, el acceso de servicio y el orden de montaje.
Un protector montado en tubería puede utilizar soportes o abrazaderas en lugar de salientes de fundición fijos. El instalador necesita entonces suficiente longitud de tubo recto para los componentes de montaje y suficiente espacio circundante para colocar el protector.
Las bridas, soldaduras, curvas, sensores y secciones flexibles pueden reducir el espacio de montaje útil incluso cuando el diámetro nominal de la tubería es correcto.
Para este tipo de aplicación, consulte la BSTFLEX guía de dimensionamiento y montaje del kit de escudo térmico para tubo de escape. Esta cubre el diámetro de la tubería, la orientación del protector y la instalación basada en abrazaderas de forma independiente a los protectores estampados de colector y turbo.
La primera muestra debe revisarse en el conjunto previsto, no solo en un banco de trabajo.
Una revisión práctica de la instalación puede registrar:
Si es necesario modificar la muestra para que encaje, registre la modificación y actualice el plano antes de repetir la producción. No apruebe el plano sin modificar basándose en ajustes de taller no documentados.
Una cámara de aire debe respaldar en última instancia un requisito térmico medible. Defina qué debe mantenerse por debajo de una temperatura especificada y dónde se medirá dicha temperatura.
Las posibles ubicaciones de medición incluyen la manguera protegida, el conector o el panel del vehículo, la superficie exterior del protector u otro punto específico del proyecto. Estas temperaturas no son intercambiables.
Registre la condición de funcionamiento, la temperatura ambiente, el flujo de aire, la duración y el método de medición junto con el resultado. Las mediciones por infrarrojos también requieren una consideración adecuada de las características de la superficie y la configuración del instrumento; comparar lecturas de diferentes superficies reflectantes sin un método controlado puede ser engañoso.
Un resultado exitoso de una instalación no debe convertirse en una afirmación universal de que un espacio de aire o material en láminas en particular siempre proporciona la misma reducción de temperatura.
Para un protector térmico de metal estampado a medida, el paquete de cotización debe definir tanto la pieza como su entorno de instalación.
| Artículo de RFQ | Información recomendada |
|---|---|
| Fuente de calor | Identificación del colector, turbocompresor u otro componente y datos de temperatura disponibles |
| Componente protegido | Pieza que requiere protección térmica y su requisito de temperatura aplicable |
| Geometría del protector | Dibujo, datos CAD, muestra de referencia o información de instalación acotada |
| Material | Grado y espesor requeridos, o indicar que BSTFLEX puede proponer una construcción |
| Montaje | Puntos de fijación, alcance de los herrajes, lengüetas, soportes, ranuras y acceso de mantenimiento |
| Holgura | Límites críticos del lado caliente y del lado frío |
| Validación | Verificaciones de ajuste, dimensionales, térmicas o de aplicación requeridas para la aprobación de la muestra |
| Suministro | Cantidad de prototipos, volumen de producción, requisitos de envasado e identificación |
Identifique qué requisitos son fijos y cuáles quedan abiertos para la revisión del proveedor. Esto facilita la comparación de propuestas sin asumir que dos protectores con el mismo contorno externo son técnicamente equivalentes.
La categoría de Protectores térmicos de metal estampedado de BSTFLEX abarca proyectos de protectores térmicos rígidos conformados para la gestión térmica de escapes de automoción.
Las referencias de productos actuales incluyen el Protector térmico del colector de escapeyEscudo térmico de turbocompresor estampado. La geometría final, la disposición de montaje, el material y los requisitos de validación deben confirmarse para cada proyecto individual.
Envíe a BSTFLEX su dibujo o muestra de pantalla térmica para su revisión. Incluya fotografías de instalación o datos de ensamblaje que muestren la fuente de calor, los puntos de montaje, el espacio libre disponible y el componente que requiere protección.
