Los sistemas de escape crean una de las fuentes de calor más concentradas en un vehículo o instalación de motor. Los colectores, múltiples y tubos de bajada pueden funcionar a poca distancia de cableado eléctrico, mangueras, sensores, paneles de carrocería y componentes de admisión. Cuando el espacio es limitado, controlar ese calor se convierte en parte del diseño del sistema en lugar de un accesorio opcional.
La cinta térmica para escape es una de las formas más sencillas de colocar aislamiento térmico directamente sobre el tubo caliente.
También descrita como cinta térmica para escape, cinta para tubo de escape, cinta para colectores o cinta aislante para escape, es un tejido textil de alta temperatura que se instala alrededor de los tubos de escape en capas superpuestas. Existen diferentes sistemas de fibra disponibles para diferentes rangos de temperatura y entornos operativos.
BSTFLEX fabrica una amplia gama de cinta térmica para escape y colectores para la gestión térmica de escapes en aplicaciones automotrices, motocicletas, deportes de motor, diésel, marinas e industriales.
La función principal de la cinta térmica para escape es la contención térmica.
Un tubo de escape desnudo transfiere calor a su entorno por radiación y convección. Envolver el tubo añade una capa textil aislante entre el metal caliente y los componentes cercanos.
Una cinta seleccionada correctamente puede ayudar a:
reducir el calor radiante alrededor de los tubos de escape;
limitar la exposición al calor de mangueras, cableado y sensores;
reducir la transferencia de calor hacia suelos y mamparos;
mejorar el control térmico en compartimentos de motor abarrotados;
proteger a los operarios del contacto accidental con superficies calientes;
retener más energía térmica dentro del sistema de escape.
Este último punto es la razón por la que la cinta térmica para escape se utiliza ampliamente alrededor de colectores y tubos de bajada de turbocompresores.
Sin embargo, la cinta térmica para escape no debe tratarse como un material de reparación universal. La cinta térmica estándar está destinada a la gestión del calor y no a sellar tubos agrietados o reparar fugas de escape.
Elegir una cinta para tubo de escape solo por el color o el ancho es un error común.
El rendimiento de la instalación terminada depende de varios factores que trabajan juntos:
| Factor de selección | Por qué es importante |
|---|---|
| Temperatura de escape | Determina el sistema de fibra requerido |
| Diámetro del tubo | Afecta el ancho de la cinta y la longitud de rollo requerida |
| Geometría del escape | Las curvas cerradas y los colectores requieren mayor flexibilidad |
| Superposición | Influye en el grosor del aislamiento y el consumo de material |
| Exposición a la humedad | Importante para aplicaciones en carretera, marinas y al aire libre |
| Contaminación por aceite y combustible | Puede afectar la vida útil a largo plazo |
| Vibración | Influye en la durabilidad y el método de fijación |
| Frecuencia de mantenimiento | La envoltura permanente puede no ser adecuada para componentes que se retiran regularmente |
Por esta razón, la mejor cinta anticalórica para un colector de motocicleta puede no ser el material adecuado para un tubo de bajada de turbo o un tubo de escape diésel industrial.
La fibra de vidrio sigue siendo uno de los materiales más utilizados para el aislamiento general de escapes.
Es flexible, económica y puede tejerse en cintas estrechas que se adaptan bien a las curvas y transiciones de las tuberías. La cinta de fibra de vidrio se utiliza comúnmente en:
colectores de automóviles de aspiración natural;
tubos de escape de motocicletas;
tubos colectores;
tuberías de escape generales;
tuberías industriales de temperatura moderada a alta.
BSTFLEX ofrece varias construcciones a base de fibra de vidrio, incluyendo Pro Black Exhaust Heat Wrap, que combina una capa de aislamiento de fibra de vidrio de alta temperatura con una estructura exterior de acero inoxidable para una protección adicional contra la abrasión y los impactos.
La fibra de vidrio es a menudo el punto de partida para aplicaciones donde el costo, la flexibilidad y el control práctico del calor son más importantes que la capacidad de temperatura máxima.

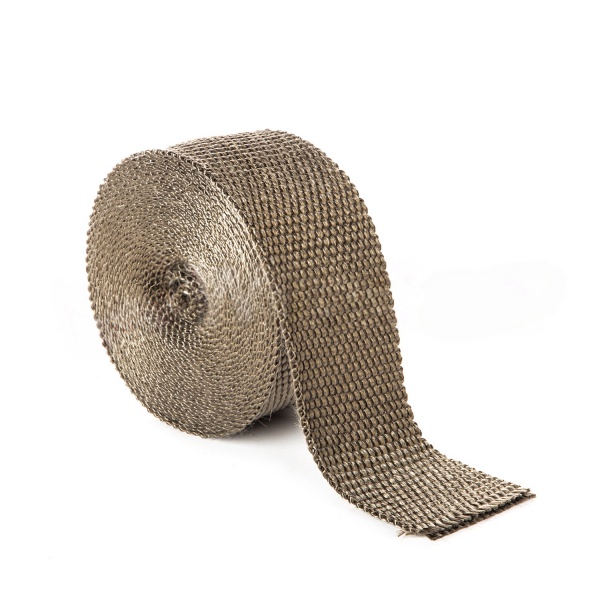

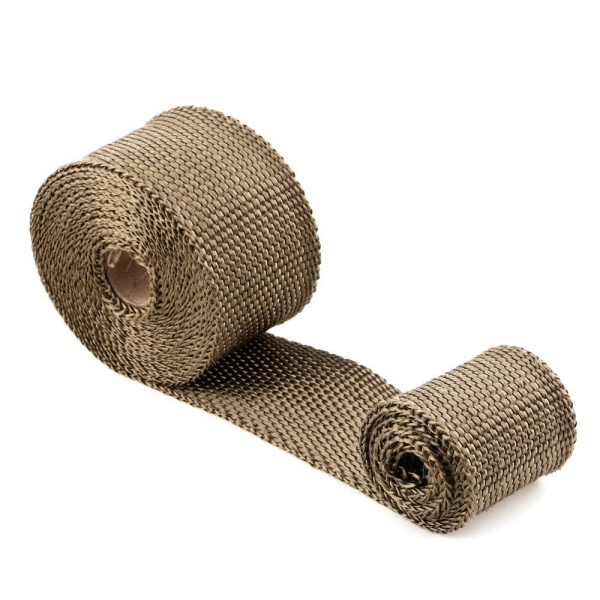

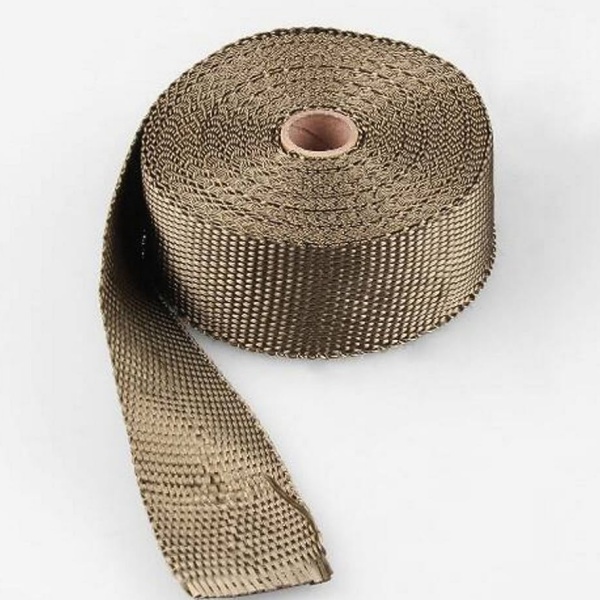

El término titanium exhaust wrap se utiliza ampliamente en el mercado de automóviles de alto rendimiento, pero normalmente no significa que la cinta contenga titanio metálico.
Este tipo de producto se fabrica generalmente a partir de fibra derivada de basalto o roca volcánica.
Las fibras de basalto ofrecen buena flexibilidad, resistencia al calor y resistencia a los ciclos térmicos repetidos. Se seleccionan frecuentemente para:
colectores de alto rendimiento;
tubos de bajada de turbo;
sistemas de escape de motocicletas;
sistemas de escape de competición;
instalaciones expuestas a mayor calor que las aplicaciones convencionales de fibra de vidrio.
La Black Titanium Exhaust Pipe Wrap de BSTFLEX está fabricada con fibra derivada de roca volcánica y está disponible en varios anchos y longitudes de rollo. BSTFLEX identifica este producto para una exposición directa al calor de hasta 1800°F con una capacidad intermitente mayor.
La ventaja práctica de la cinta a base de basalto no es solo una mayor capacidad de temperatura. También tiende a permanecer lo suficientemente flexible como para seguir las curvas de los colectores y tubos de escape sin requerir un sistema de aislamiento rígido.

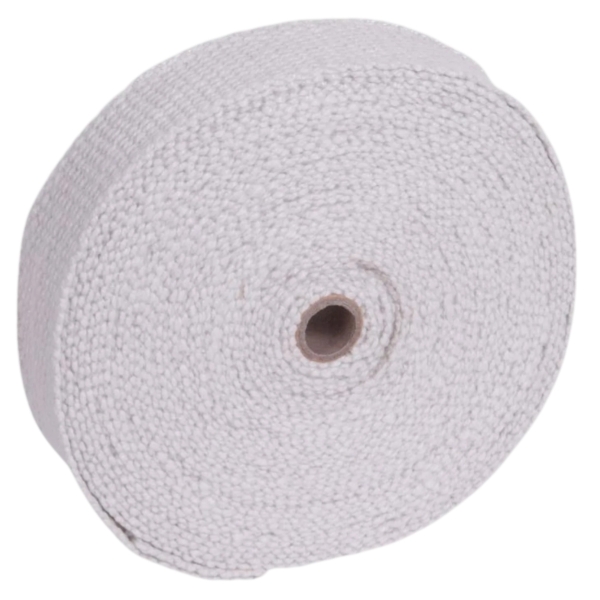

Cuando las temperaturas de escape superan el rango práctico de la fibra de vidrio estándar, los textiles de alta sílice se convierten en una opción más adecuada.
Las fibras de sílice tienen un contenido de sílice mucho mayor que el vidrio E convencional y se utilizan donde la exposición continua a altas temperaturas es más exigente.
BSTFLEX fabrica la High Temperature Inferno Header Exhaust Heat Wrap a partir de hilo de filamento de sílice amorfa texturizada. El producto está diseñado para temperaturas de servicio de hasta 2000°F.
Las aplicaciones típicas incluyen:
sistemas de escape turboalimentados;
motores de carreras de alto rendimiento;
colectores de escape;
cabezales de alta temperatura;
líneas de escape industriales;
zonas térmicas severas donde la fibra de vidrio puede no proporcionar suficiente margen de temperatura.
Por lo tanto, se debe considerar la envoltura de sílice cuando el requisito de diseño esté determinado principalmente por la temperatura en lugar del costo.
Algunos sistemas de escape requieren más que un simple aislamiento de fibra tejida.
La generación de polvo, la abrasión de la superficie, la exposición a la humedad y la limpieza de la instalación también pueden ser importantes.
Para estas aplicaciones, las construcciones compuestas pueden proporcionar propiedades adicionales.
El BSTFLEX Compuesto de envoltura de escape de silicona, fibra de vidrio y revestimiento de silicona combina una estructura de aislamiento de fibra de vidrio con un tratamiento exterior de silicona. El revestimiento ayuda a contener las fibras sueltas y crea una superficie externa más duradera y limpia para aplicaciones donde un tejido expuesto sin tratar es menos deseable.
Este tipo de construcción puede ser útil en motores diésel, tuberías industriales y equipos donde la durabilidad y las características de manejo son importantes junto con el aislamiento térmico.
Los cabezales son una de las ubicaciones más comunes para la envoltura de cabezales.
Los tubos primarios individuales crean una gran superficie calentada y, a menudo, pasan cerca del cableado de encendido, las líneas de freno y otros componentes sensibles al calor.
La envoltura flexible puede seguir cada tubo primario mucho más fácilmente que un escudo metálico rígido.
Los colectores de escape fundidos o fabricados también pueden beneficiarse de la contención térmica, particularmente en compartimentos de motor compactos.
Sin embargo, las formas de colector muy irregulares pueden adaptarse mejor a una manta aislante extraíble que a la envoltura en espiral convencional.
Un bajante de turbocompresor puede ser uno de los componentes de escape más calientes fuera de la propia carcasa de la turbina.
El uso de envoltura térmica de escape de alta temperatura alrededor de un bajante puede reducir el calor radiante que llega a:
tuberías de admisión;
cableado;
sistemas de frenos;
mamparos;
túneles de transmisión;
estructuras de carrocería cercanas.
Para aplicaciones de turbo severas, los materiales de basalto o sílice son generalmente más relevantes que la envoltura de fibra de vidrio de nivel básico.
Las motocicletas exponen los cabezales de escape cerca del conductor y la carrocería circundante.
Por esta razón, cinta térmica para escape de motocicleta se utiliza tanto para la gestión térmica como para la protección contra el contacto con la superficie.
Las cintas a base de fibra de vidrio y basalto se seleccionan comúnmente según la temperatura y la apariencia deseada.
Los motores diésel y los generadores a menudo funcionan durante largos períodos bajo carga sostenida.
En estos sistemas, el aislamiento del escape se centra principalmente en:
la protección del personal;
la protección de equipos cercanos;
el control de la temperatura del compartimento;
la reducción del calor radiante.
Los sistemas industriales más grandes pueden utilizar cintas, revestimientos, mantas extraíbles o combinaciones de estas tecnologías.
Ambos productos aíslan los componentes del escape, pero su construcción e instalación son diferentes.
La cinta térmica para escape se instala enrollando una cinta textil estrecha alrededor del tubo.
Es más adecuada para:
colectores de escape;
secciones de tubo largas y rectas;
tubos de escape de pequeño diámetro;
colectores;
tubos de bajada;
sistemas de escape de motocicletas.
Una manta de aislamiento para escape es un conjunto textil preformado diseñado para adaptarse a un componente específico.
Las mantas son más apropiadas para:
turbocompresores;
colectores grandes;
silenciadores;
tubos de escape de gran diámetro;
componentes que requieren acceso regular para mantenimiento.
Si el componente debe retirarse con frecuencia, una manta reutilizable puede ser más práctica que la cinta enrollada permanentemente.
Un escudo térmico metálico funciona de manera diferente.
En lugar de colocar el aislamiento directamente contra el tubo de escape, un escudo metálico normalmente refleja o bloquea el calor radiante con un espacio de aire entre el componente caliente y el escudo.
Esto hace que los escudos térmicos metálicos sean útiles donde:
haya flujo de aire disponible;
el componente caliente deba permanecer expuesto;
el acceso para mantenimiento sea importante;
el aislamiento directo del tubo no sea deseable.
La cinta térmica para escape es generalmente más fácil de instalar alrededor de geometrías de tubería complicadas, mientras que un escudo térmico rígido puede ser más apropiado al controlar el calor radiante direccional.
BSTFLEX suministra tanto cintas textiles como aislamiento de escudo térmico para escape, lo que permite adaptar el método de protección térmica a la instalación real en lugar de forzar cada sistema a la misma solución.
Un proceso de selección útil comienza con cinco preguntas.
No seleccione el material basándose únicamente en la potencia del motor o el tipo de vehículo.
Considere ambos:
temperatura de funcionamiento continuo;
temperatura máxima de corta duración.
Un motor de calle de aspiración natural, un vehículo de carreras turboalimentado y un generador diésel industrial pueden tener requisitos térmicos muy diferentes.
El acero inoxidable, el acero dulce y otras aleaciones de escape responden de manera diferente a los ciclos de calor repetidos y a la exposición a la humedad.
El estado del tubo también debe inspeccionarse antes de envolverlo.
No cubra la corrosión, las grietas o las soldaduras dañadas simplemente para ocultarlas.
Una cinta estrecha y flexible es útil alrededor de:
curvas de radio estrecho;
colectores de motocicleta pequeños;
colectores complejos.
Una cinta más ancha cubre el tubo recto más rápidamente, pero puede ser más difícil de colocar alrededor de geometrías complicadas.
Los vehículos de carretera, los equipos marinos y los motores industriales pueden encontrar:
agua;
barro;
sal;
aceite;
combustible;
polvo.
Estos factores deben considerarse al elegir tanto la cinta como cualquier tratamiento de superficie.
Si el tubo o componente necesita una inspección frecuente, una funda o manta extraíble puede reducir el tiempo de mantenimiento.
BSTFLEX también fabrica High Velocity Jacket Exhaust System Wrap, un enfoque de estilo funda para aplicaciones donde el envoltorio en espiral convencional no es el método de instalación preferido.
Dos anchos predominan en muchas instalaciones automotrices:
cinta de 1 pulgada
Más adecuada para:
tuberías de diámetro pequeño;
curvas cerradas;
colectores de motocicleta compactos;
colectores complejos.
Cinta de 2 pulgadas
Más adecuada para:
tubos de escape rectos más largos;
colectores más grandes;
tubos de bajada (downpipes);
aplicaciones donde una instalación más rápida es importante.
BSTFLEX también fabrica formatos de cinta de escape más anchos para tuberías de gran diámetro e instalaciones industriales.
Por lo tanto, el ancho correcto debe seleccionarse de acuerdo con el diámetro y la geometría de la tubería en lugar de asumir que una cinta más ancha es siempre mejor.
Incluso la cinta de escape correcta puede tener un rendimiento deficiente si se instala incorrectamente.
Una instalación típica implica:
Inspeccionar y limpiar el tubo de escape.
Determinar el punto de inicio y la dirección del envoltorio.
Mantener un solapamiento constante.
Trabajar progresivamente alrededor de las curvas sin crear grandes huecos.
Asegurar el principio y el final usando bridas o abrazaderas de acero inoxidable.
Comprobar los soportes, sensores y componentes móviles cercanos.
Volver a inspeccionar la instalación después de los primeros ciclos térmicos.
El solapamiento exacto debe seguir las especificaciones del producto y los requisitos de la aplicación.
Un solapamiento insuficiente puede dejar una cobertura térmica desigual.
Un solapamiento excesivo consume más material y crea un grosor innecesario.
No existe una longitud de rollo única que se adapte a todos los sistemas de escape.
El consumo de material depende de:
diámetro exterior de la tubería;
longitud total de la tubería;
ancho de la cinta;
porcentaje de solapamiento;
número de curvas;
geometría del colector;
si se requieren múltiples capas.
Para un proyecto OEM o de producción, el mejor enfoque es calcular el uso de material a partir de un dibujo real, una muestra de tubería o una especificación de instalación en lugar de estimar solo por el tipo de vehículo.
BSTFLEX admite anchos y longitudes de rollo personalizados para proyectos de gran volumen donde los rollos de tamaño minorista estándar son ineficientes.
La cinta de escape es un aislamiento térmico eficaz, pero tiene límites.
No reemplaza a:
soldadura de reparación;
reparación de fugas de escape;
reemplazo de bridas dañadas;
reparación estructural de tuberías;
protección térmica adecuada alrededor de componentes extremadamente sensibles;
inspección rutinaria del sistema de escape.
Debe tratarse como parte de un sistema de gestión térmica diseñado.
Para algunas instalaciones, la mejor solución puede combinar:
cinta térmica para escape;
mantas aislantes extraíbles;
barreras reflectantes;
escudos térmicos metálicos;
fundas protectoras para cableado y mangueras cercanas.
| Aplicación de escape | Dirección de material común |
|---|---|
| Colector automotriz general | Fibra de vidrio |
| Escape de motocicleta | Fibra de vidrio o basalto |
| Colector de alto rendimiento | Basalto / estilo titanio |
| Tubo de bajada de turbo | Basalto o sílice |
| Colector de temperatura extrema | Sílice |
| Tubería de escape industrial | Fibra de vidrio, sílice o compuesto |
| Escape de motor diésel | Fibra de vidrio, sílice o compuesto de silicona |
| Área de alta abrasión | Construcción reforzada o compuesta |
La elección final siempre debe basarse en la temperatura real, el entorno y el diseño de la instalación.
Para fabricantes y distribuidores, la especificación de la cinta térmica de escape va más allá de elegir un tipo de fibra.
Los requisitos de producción pueden incluir:
anchos no estándar;
longitudes de rollo específicas;
empaquetado de marca privada;
colores personalizados;
identificación de material;
bridas de fijación de acero inoxidable;
construcciones específicas para la aplicación;
desarrollo basado en muestras.
BSTFLEX fabrica productos de protección térmica para escapes destinados a aplicaciones industriales, de distribución y OEM, y puede desarrollar especificaciones en torno al sistema de escape en lugar de suministrar únicamente configuraciones minoristas fijas.
Explore la gama completa deBSTFLEX Exhaust and Header Heat Wrappara productos de aislamiento de escape de fibra de vidrio, basalto, sílice, compuestos y especializados.
La cinta térmica para escapes es una cinta aislante tejida de alta temperatura que se instala directamente alrededor de tubos de escape, colectores, múltiples o bajantes para reducir el calor radiante y mejorar la contención térmica.
En la mayoría de las aplicaciones automotrices e industriales, los términos se refieren a la misma familia general de productos. "Cinta aislante térmica para escapes" enfatiza su función de aislamiento térmico, mientras que "cinta térmica para escapes" es el término comercial más amplio.
No existe un único mejor material. La fibra de vidrio es adecuada para muchas aplicaciones generales, el basalto se selecciona comúnmente para sistemas de mayor rendimiento y la cinta de alta sílice es apropiada para una exposición a temperaturas más severas.
Sí. Las bajantes son una aplicación común para la cinta térmica de alta temperatura para escapes. El material debe seleccionarse de acuerdo con las temperaturas de escape continuas y máximas reales.
Por lo general, no. Los productos comercializados como cinta térmica de titanio para escapes suelen estar hechos de fibras derivadas de basalto o roca volcánica en lugar de titanio metálico.
No. La cinta térmica estándar para escapes está diseñada para la gestión del calor, no para la reparación estructural de tuberías o fugas.
La cinta estrecha es generalmente más fácil de instalar alrededor de tuberías de pequeño diámetro y curvas cerradas, mientras que la cinta más ancha es más rápida en tuberías de escape más grandes o rectas.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
teléfono/Whatsapp : 0086-15856303740
Email : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
