Un escudo térmico de despegar y pegar es una barrera térmica flexible con un reverso adhesivo sensible a la presión que permite que el material se adhiera directamente a un panel u otra superficie adecuada. En aplicaciones automotrices, esta construcción se utiliza comúnmente donde los componentes del escape, turbocompresores, convertidores catalíticos, sistemas de transmisión u otros componentes calientes crean calor radiante cerca de la carrocería del vehículo o equipos sensibles.
La conveniencia de un reverso adhesivo no significa que todos los escudos térmicos autoadhesivos puedan instalarse en cualquier lugar caliente. La superficie reflectante, la capa de aislamiento, el adhesivo y el sustrato de montaje operan bajo condiciones diferentes. Por lo tanto, una selección exitosa depende de dónde se instale el escudo, qué tan caliente se vuelva la superficie adherida, el espacio libre disponible desde la fuente de calor y el entorno mecánico alrededor de la pieza.
BSTFLEX suministra varios materiales de barrera térmica y escudos térmicos con reverso adhesivo para la gestión térmica automotriz e industrial, incluyendo fibra de vidrio, sílice y construcciones reflectantes delgadas.
Un escudo térmico de despegar y pegar normalmente combina tres elementos funcionales:
Este diseño es diferente de un escudo térmico de metal rígido estampado. Un escudo rígido normalmente se monta con soportes o sujetadores y puede crear intencionalmente un espacio de aire. Un escudo térmico con reverso adhesivo se fija directamente a la superficie protegida, lo que lo hace útil donde el espacio de instalación es limitado o donde se requiere una barrera ligera y adaptable.
También es diferente de la cinta para escape o el aislamiento de escape. Una barrera térmica de despegar y pegar generalmente se instala en el componente que necesita protección contra una fuente de calor cercana, en lugar de envolverse directamente alrededor del tubo de escape caliente.
Las mejores aplicaciones son lugares donde el calor radiante llega a un panel cercano, pero el escudo en sí puede adherirse a una superficie adecuada. Las ubicaciones automotrices típicas incluyen las siguientes.

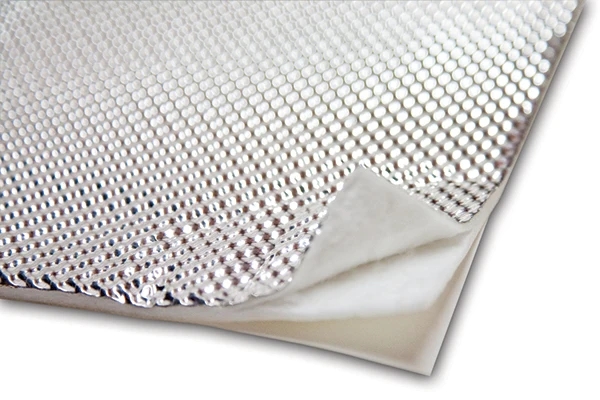

Un cortafuegos puede recibir un calor radiante significativo de los colectores de escape, turbocompresores, bajantes o componentes del motor. Se puede aplicar un escudo térmico con reverso adhesivo a un lado apropiado del cortafuegos para reducir el calor radiante que llega al compartimento de pasajeros o a los componentes cercanos.
Antes de especificar el material, determine qué lado del cortafuegos recibirá el escudo, la distancia desde la fuente de calor y la temperatura real de la superficie de montaje.

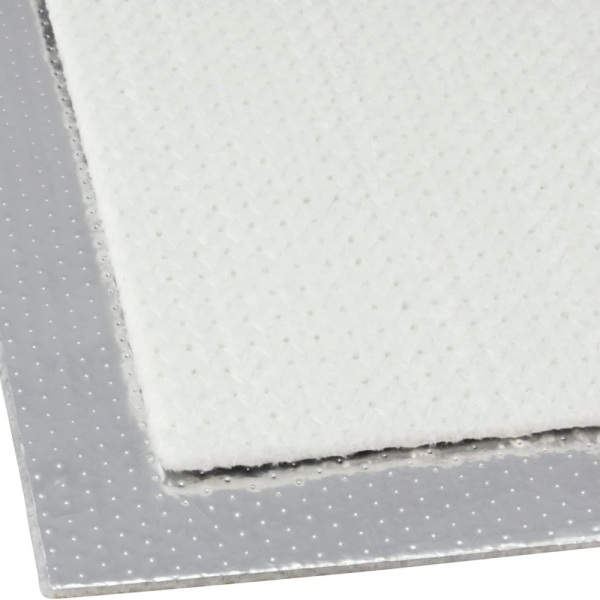

Los tubos de escape, los convertidores catalíticos y los componentes de la transmisión pueden crear una zona térmica concentrada alrededor del túnel de transmisión. Un escudo térmico flexible de despegar y pegar puede seguir la forma del túnel más fácilmente que algunos materiales de lámina rígida.
Sin embargo, la parte inferior de un vehículo también puede estar expuesta al agua, escombros de la carretera, vibraciones y flujo de aire. Por lo tanto, la selección del adhesivo y la retención de los bordes se vuelven particularmente importantes en esta ubicación.

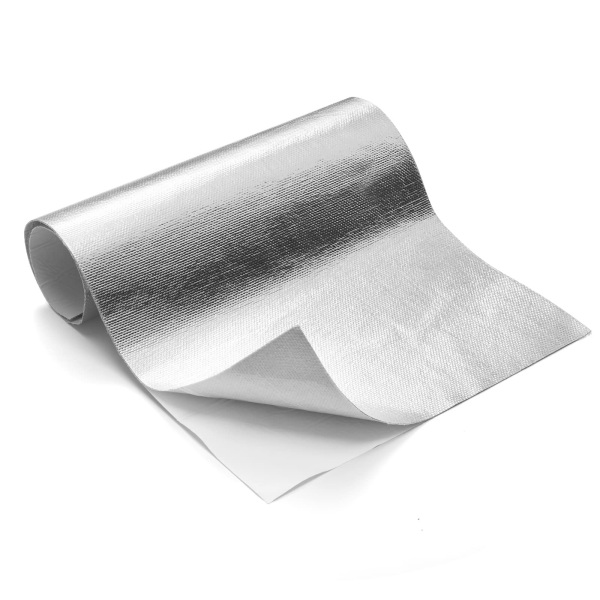

Los pisos del vehículo posicionados sobre sistemas de escape, silenciadores, convertidores catalíticos u otros componentes calientes son otra aplicación común. El objetivo es normalmente limitar la transferencia de calor hacia la cabina o proteger los recubrimientos sensibles a la temperatura y los componentes interiores.
Para instalaciones expuestas en los bajos, no seleccione un escudo térmico solo por su clasificación de temperatura. Verifique si el adhesivo, los bordes y la capa reflectante exterior son adecuados para la exposición mecánica y ambiental esperada.
Las láminas reflectantes delgadas con reverso adhesivo son útiles donde el calor radiante afecta a los paneles bajo el capó, mamparos, cajas de aire, áreas de admisión u otras zonas calientes localizadas.
Para aplicaciones compactas en el compartimento del motor donde se prefiere una construcción reflectante delgada, BSTFLEX ofrece una lámina reflectante de calor dorada con reverso adhesivo. El material utiliza una cara dorada reflectante, refuerzo de fibra de vidrio y adhesivo sensible a la presión para su instalación en superficies debidamente preparadas.
Cuando el recorrido del escape pasa cerca de un tanque de combustible, celda de combustible o panel de carrocería adyacente, se puede instalar una barrera térmica adhesiva en la superficie protegida para reducir la exposición al calor radiante.
Las aplicaciones del sistema de combustible requieren una atención particular a la posición de instalación, la compatibilidad del adhesivo, la exposición a fluidos y la retención mecánica. El escudo térmico no debe interferir con la inspección, el drenaje, las líneas de combustible, los accesorios de montaje o el acceso para mantenimiento.
El calor radiante de los colectores de escape, turbocompresores y otros componentes del lado caliente puede calentar las superficies cercanas del sistema de admisión. Se puede utilizar una lámina reflectante ligera en paneles adecuados de la caja de aire o barreras circundantes donde el objetivo sea reducir la carga de calor radiante.
La presencia de una superficie reflectante de alta temperatura no hace que una barrera con reverso adhesivo sea adecuada para su instalación directa en todas las fuentes de calor.
Un escudo térmico de despegar y pegar no debe aplicarse automáticamente de forma directa a un colector de escape, carcasa de turbocompresor, convertidor catalítico o tubo de escape. Esos componentes pueden crear temperaturas sustancialmente diferentes a la temperatura medida en un panel de carrocería cercano.
Si el objetivo es aislar el componente de escape en sí, revise aislamiento del escudo térmico de escape, cintas de escape o aislamiento específico para componentes en lugar de asumir que una barrera adhesiva montada en panel es intercambiable con el aislamiento directo de escape.
Uno de los errores de especificación más comunes es observar la capacidad de temperatura de la cara reflectante o del sustrato de fibra y asumir que el adhesivo tiene la misma clasificación de temperatura.
Por lo general, no es así.
Un conjunto de escudo térmico puede contener varios materiales con diferentes límites operativos:
| Parte del escudo térmico | Lo que debe evaluarse |
|---|---|
| Cara reflectante | Exposición radiante, oxidación, daño superficial y orientación hacia la fuente de calor |
| Sustrato de fibra de vidrio o sílice | Capacidad de temperatura de la fibra, espesor e integridad estructural |
| Sistema de laminación | Ciclos de temperatura y estabilidad de la unión entre capas |
| Adhesivo sensible a la presión | Temperatura real de la línea de unión, compatibilidad del sustrato y adhesión a largo plazo |
| Panel protegido | Temperatura de la superficie, condición del recubrimiento, limpieza y entorno mecánico |
Por lo tanto, la especificación que importa para el adhesivo es la temperatura esperada en la línea de unión, no simplemente la temperatura del tubo de escape a varios centímetros de distancia.
Antes de seleccionar un escudo térmico con respaldo adhesivo, evalúe las siguientes condiciones.
Determine la temperatura máxima continua y máxima de la superficie a la que se unirá realmente el material. No sustituya este valor por la temperatura de los gases de escape, la temperatura del colector o la clasificación de la cara reflectante.
Si la temperatura esperada de la superficie de montaje está cerca o por encima del límite del adhesivo, considere aumentar el espacio libre, usar una construcción de escudo térmico diferente o agregar retención mecánica.
Los adhesivos sensibles a la presión pueden comportarse de manera diferente sobre acero pintado, aluminio desnudo, acero inoxidable, compuestos, plásticos y recubrimientos texturizados. La condición de la superficie es tan importante como su material.
El aceite, los residuos de silicona, el polvo, la corrosión, la humedad o la pintura suelta pueden reducir la adhesión incluso cuando el adhesivo en sí es técnicamente adecuado para la temperatura de funcionamiento.
Las superficies planas o suavemente curvadas generalmente proporcionan un área de unión continua más grande. Las curvas pronunciadas, las nervaduras profundas y las curvas compuestas pueden crear tensión en la interfaz adhesiva y aumentar el riesgo de levantamiento de los bordes.
Para geometrías complicadas, pruebe el ajuste del material antes de retirar el revestimiento protector. Las piezas cortadas a medida o troqueladas pueden proporcionar una instalación más repetible que recortar una hoja rectangular grande durante el montaje.
Las aplicaciones automotrices rara vez son estáticas. La vibración del motor, la entrada de la carretera y el movimiento del tren motriz pueden cargar los bordes de un escudo térmico adhesivo a lo largo de miles de ciclos térmicos.
En áreas de vibración severa, considere esquinas redondeadas, bordes de ataque protegidos, sellado de bordes o retención mecánica adicional cuando sea apropiado.
Una instalación debajo del capó y una instalación expuesta en los bajos del vehículo tienen entornos de servicio muy diferentes. Las salpicaduras de la carretera, la neblina de aceite, el refrigerante, la contaminación por combustible y los productos químicos de limpieza pueden afectar la unión a largo plazo.
Cuando se esperen estas exposiciones, identifíquelas durante la selección del material en lugar de tratar el rendimiento del adhesivo como una especificación exclusiva de temperatura.
El sustrato es otra parte importante del proceso de selección.
Para el blindaje contra el calor radiante industrial y automotriz general, un alfombrilla de protección térmica de aluminio con reverso adhesivo proporciona una superficie de aluminio reflectante, una capa de fibra de vidrio y un reverso autoadhesivo.
Este tipo de construcción puede considerarse para compartimentos de motor, paneles de vehículos y otras ubicaciones donde se requiera una instalación flexible cortada a medida.

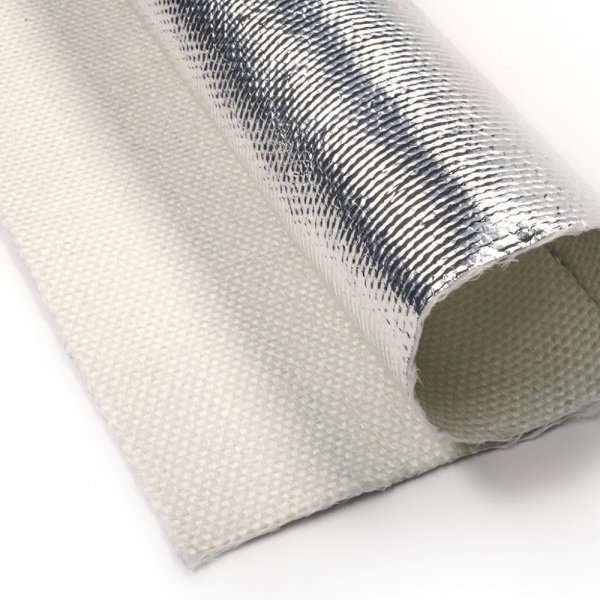

Cuando se prefiere un sustrato de sílice, BSTFLEX suministra una barrera de protección térmica de sílice y aluminio con reverso adhesivo. El producto combina una superficie reflectante aluminizada con sílice tejida y una construcción con reverso adhesivo.
Los productos de sílice y fibra de vidrio no deben seleccionarse únicamente por el número de temperatura de fibra más alto. El conjunto instalado completo, incluyendo el adhesivo y la construcción del laminado, debe seguir siendo adecuado para la temperatura de servicio real.

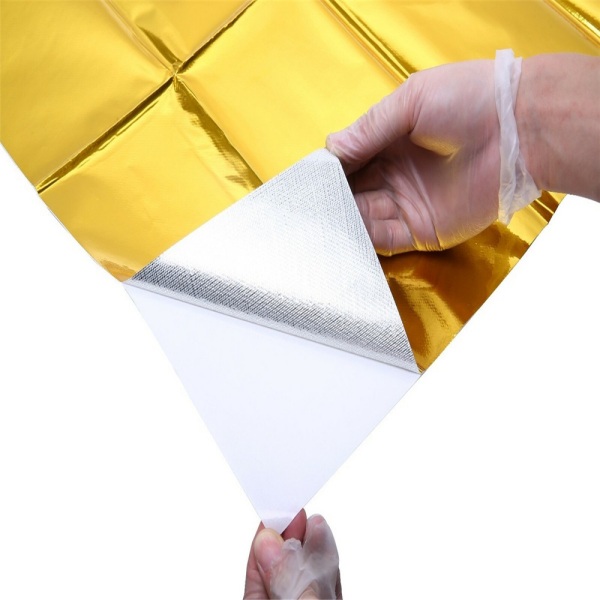

Cuando el espacio es limitado y se desea una capa reflectante más delgada, una lámina reflectante de calor dorada con reverso adhesivo puede considerarse para paneles bajo el capó, cortafuegos, mamparos y zonas de calor radiante localizadas.
Esta construcción es diferente a una alfombrilla de aislamiento de fibra de vidrio o sílice más gruesa. Por lo tanto, la elección del material debe comenzar con la aplicación y no solo con la apariencia.
Las barreras térmicas reflectantes gestionan principalmente el calor radiante, y la geometría de la instalación afecta fuertemente su rendimiento. En general, una cara reflectante funciona de manera más efectiva cuando mira hacia la fuente de calor y no está presionada directamente contra esa fuente.
El espacio libre requerido no puede reducirse a un número universal porque la temperatura de la fuente de calor, el flujo de aire, la construcción del protector, el tiempo de exposición y la temperatura del lado protegido son importantes.
Para un proyecto OEM o industrial, proporcione la distancia mínima disponible entre el componente caliente y el protector térmico para que la instalación pueda evaluarse como un sistema.
La pérdida de adherencia no siempre es causada por un adhesivo defectuoso. Las causas comunes incluyen:
Es por esto que la selección del adhesivo debe ser parte de la especificación del escudo térmico en lugar de una ocurrencia tardía durante la instalación.
| Factor de selección | Escudo térmico autoadhesivo | Escudo de montaje mecánico |
|---|---|---|
| Instalación | Adhesivo sensible a la presión | Sujetadores, clips, soportes o separadores |
| Requisito de espacio | Útil donde el espacio de instalación es limitado | Puede crear intencionalmente un espacio de aire |
| Formas complejas | Los materiales flexibles pueden adaptarse a muchos paneles | Requiere geometría formada o puntos de montaje diseñados |
| Principal preocupación de selección | Temperatura del adhesivo y condición de la superficie | Geometría de montaje, espacio libre y durabilidad del sujetador |
Ningún diseño es universalmente mejor. La construcción correcta depende del espacio de empaquetado, el flujo de calor, la temperatura, la superficie de instalación, los requisitos de durabilidad y el método de producción.
Para un proyecto automotriz, de equipo o industrial, proporcione más que una solicitud de un "escudo térmico con adhesivo de alta temperatura". Una solicitud de cotización (RFQ) útil debe incluir:
Para proyectos personalizados, BSTFLEX puede revisar el material de la lámina, así como los requisitos de barrera térmica cortada a medida y troquelada. Visite nuestro Gama de barreras térmicas y escudos térmicos para comparar las construcciones de materiales disponibles.
No automáticamente. La mayoría de las barreras de panel con respaldo adhesivo están diseñadas para proteger una superficie cercana en lugar de servir como aislamiento directo para tubos de escape. Verifique la construcción del producto y la temperatura de la línea de unión antes de cualquier aplicación de contacto directo.
No. La cara reflectante, el sustrato de fibra, el laminado y el adhesivo sensible a la presión pueden tener diferentes límites de temperatura. El adhesivo debe seleccionarse de acuerdo con la temperatura real de la superficie de montaje.
Algunas construcciones pueden considerarse para paneles de piso y otros paneles de los bajos, pero se deben evaluar las salpicaduras de la carretera, la suciedad, la vibración, el flujo de aire, la abrasión y los bordes expuestos. Los entornos severos pueden requerir protección de bordes o retención mecánica.
Para construcciones de barreras térmicas radiantes reflectantes, la cara reflectante normalmente se orienta hacia la fuente de calor radiante. Confirme siempre el requisito de instalación para el material específico.
Sí. Las dimensiones personalizadas de las láminas, las piezas cortadas y los componentes de barrera térmica troquelados pueden revisarse según planos, plantillas y requisitos de producción. La elección del material, la construcción del adhesivo y el método de conversión se confirman para cada proyecto individual.
Un escudo térmico autoadhesivo debe seleccionarse como un conjunto térmico completo en lugar de solo por la comodidad del adhesivo. Comience con la fuente de calor y la geometría de instalación, determine la temperatura en la superficie de montaje, evalúe el entorno y luego elija el material reflectante, el sustrato térmico y la construcción del adhesivo.
BSTFLEX suministra esteras de escudo térmico de fibra de vidrio y aluminio con respaldo adhesivo, barreras térmicas de sílice y aluminio con respaldo adhesivo, láminas reflectantes de calor doradas y otros materiales de barrera térmica para automoción.
¿Necesita ayuda para elegir la construcción? Envíe la ubicación de la instalación, la temperatura de la fuente de calor, la temperatura de la superficie de montaje, el espacio libre, las dimensiones y la cantidad requerida a través de nuestra página de contacto para la revisión del material y la cotización.
