Empaque de escape expansible: cómo las láminas de fibra de vidrio que se expanden con el calor rellenan un silenciador

Empaquetadura de escape expansible se instala en una forma compacta y está diseñada para liberar su estructura de fibra comprimida cuando se calienta. En una lámina de fibra de vidrio de liberación por calor, una costura temporal mantiene unido el hilo de vidrio texturizado durante la manipulación y el montaje. Cuando la costura pierde su función de sujeción, la estructura de fibra puede abrirse en el espacio asignado dentro del silenciador.

La distinción importante es que la empaquetadura se vuelve más voluminosa sin crear más fibra de vidrio. Su rendimiento sigue dependiendo del grado del material, la cantidad de relleno, la geometría de la cámara y la distribución final. Una lámina expansible no sustituye la especificación de cuánto material acústico necesita el silenciador.

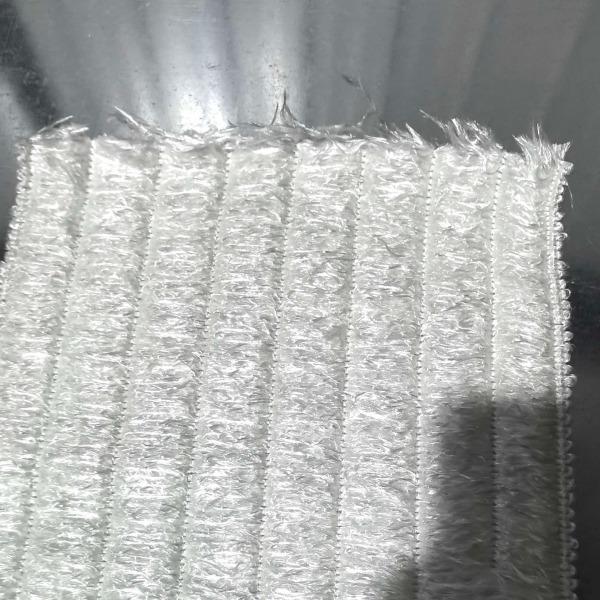

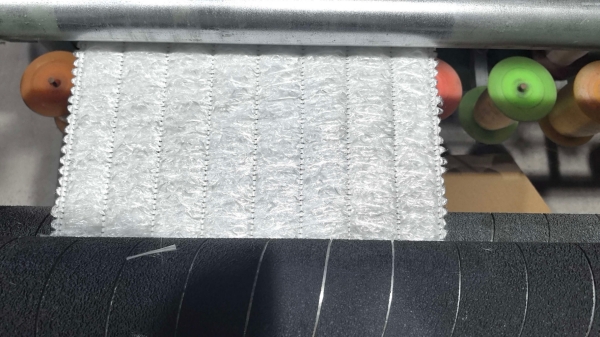

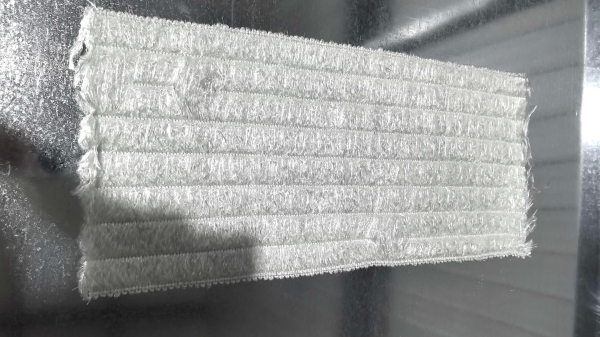

El BSTFLEX Lámina de empaquetadura para silenciador de deflector de escape utiliza hilo de vidrio de filamento continuo, texturizado y comprimido con costuras de bajo punto de fusión. Para los fabricantes de escapes que evalúan esta construcción, el punto de partida es la relación entre su estado de instalación compacto y su estado liberado en servicio.

¿Qué se expande realmente dentro del silenciador?

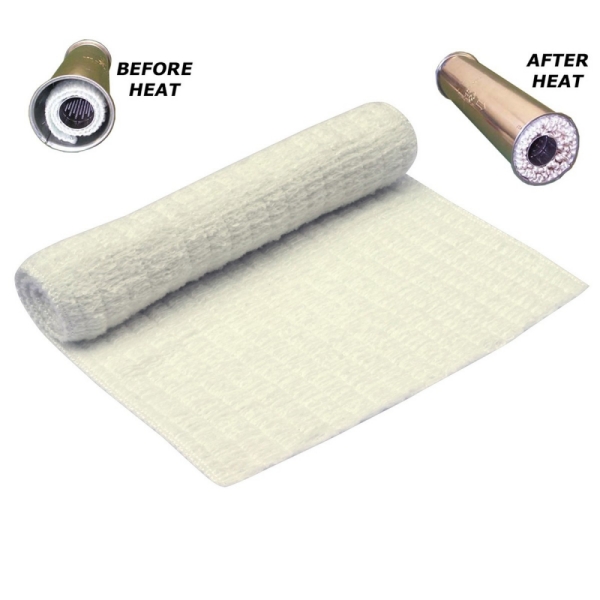

En esta construcción, la texturización crea una disposición voluminosa de filamentos de vidrio. El material se comprime en una lámina manejable y una costura temporal restringe esa estructura. El calor libera la restricción para que el hilo pueda recuperar volumen dentro del espacio disponible.

Esto no es vidrio fundiéndose en una forma más grande, ni es una reacción de espuma intumescente. El cambio sustancial en el volumen proviene de la disposición de las fibras. El término empaquetadura de silenciador autoexpansible describe este comportamiento de liberación; no significa que el material crezca indefinidamente o produzca automáticamente la densidad instalada correcta.

No se debe esperar que una lámina liberada vuelva automáticamente a su estado cosido original después de enfriarse. Trate la forma compacta como una ayuda para el montaje, no como un mecanismo reversible que se restablece durante cada ciclo del motor.

¿Por qué empezar con una lámina de empaquetadura de silenciador compacta?

Para una línea de montaje, el atractivo es práctico: se puede colocar una pieza definida de material antes de que la fibra alcance su volumen liberado. El comprador puede especificar un área de corte y un peso en lugar de dejar la cantidad enteramente al criterio del operario.

Al evaluar una lámina de empaquetadura de silenciador expansible, compare el trabajo necesario para preparar, colocar y cerrar el conjunto. Registre si la lámina cabe a través de la abertura de inserción, si se engancha en elementos internos y si permanece en la posición prevista antes de cerrar la carcasa.

Esto no hace que la empaquetadura en lámina sea universalmente mejor que la fibra suelta o un proceso de llenado directo. Proporciona una ruta diferente hacia una carga de fibra controlada. Otros materiales de empaquetadura de silenciador y formatos de suministro siguen siendo relevantes donde se adaptan al equipo existente y al diseño de silenciador aprobado.

Llenado de cámaras ovaladas, tri-ovaladas y de núcleo desplazado

El espacio alrededor de un tubo perforado no siempre es uniforme. Un tubo desplazado, una carcasa ovalada o una sección final con forma crean regiones con diferentes holguras radiales. Para estos diseños, evalúe la disposición de la empaquetadura compacta y el espacio en el que se espera que se libere.

Empaquetadura de silenciador expansible puede evaluarse donde una forma inicial compacta es útil para llenar una cavidad irregular. Sin embargo, no se puede asumir que la liberación mueva las fibras a través de una partición o alrededor de cada obstrucción. Divida un silenciador multicámara en sus zonas de llenado reales y especifique la cantidad y colocación para cada zona.

Compruebe el lado estrecho de un núcleo desplazado, así como la cavidad más ancha. Un peso total de llenado satisfactorio no prueba que ambas áreas contengan el material requerido. Inspeccione un montaje de prueba después del ciclo de calentamiento acordado para verificar la distribución en lugar de confiar en la apariencia exterior de la carcasa cerrada.

La expansión no determina la cantidad de llenado

Hay dos decisiones separadas: cuánta fibra requiere el diseño y cómo se introduce esa fibra en la cámara. La liberación por calor aborda la segunda decisión. No establece la primera.

Densidad media de fibra instalada = masa de fibra de vidrio seca / volumen neto asignado a esa fibra.

Si una carga de fibra fija ocupa más volumen después de su liberación, su densidad aparente media disminuye. Ese cálculo aritmético no indica si la densidad resultante es acústicamente adecuada. Del mismo modo, una cámara que parece llena aún puede contener muy poca fibra para su especificación aprobada.

Utilice una masa de relleno validada existente o establezca un objetivo mediante pruebas de desarrollo. No reduzca la carga de fibra solo porque el material de reemplazo se describa como autoexpandible.

Traduzca el peso de fibra aprobado a una longitud de corte

Cuando se conoce la masa de fibra de vidrio por unidad de área de la lámina, se puede calcular la longitud de corte requerida:

Longitud de corte en metros = masa de fibra de vidrio requerida en gramos / (ancho de la lámina en metros × peso por unidad de área de la fibra de vidrio en g/m²).

Solo a modo de ilustración, suponga que un proyecto ya ha aprobado una carga de fibra de 240 g, un ancho de lámina de 0,40 m y un peso por unidad de área de fibra de vidrio de 600 g/m². La longitud de corte calculada es 240 / (0,40 × 600) = 1,00 m. Estos son valores hipotéticos que explican el cálculo, no una especificación de producto de BSTFLEX ni una densidad de relleno recomendada.

Confirme si el peso por unidad de área citado cubre solo la fibra de vidrio o la lámina completa, incluyendo las costuras temporales y cualquier otro componente. Utilice la misma base de masa en el dibujo, el cálculo y el registro de inspección. Vuelva a comprobar el resultado cuando el corte, el recorte o el solapamiento cambien la cantidad instalada.

El ancho de la lámina y la longitud de envoltura son dimensiones diferentes

En una disposición común de envoltura del núcleo, el ancho de la lámina sigue la longitud efectiva compactada del silenciador, mientras que la longitud de corte se toma alrededor del núcleo. El diseño aprobado debe identificar esa orientación; de lo contrario, una dimensión etiquetada simplemente como "longitud" puede significar cosas diferentes para el proveedor y el ensamblador.

Para relleno de silenciador de escape pedido por metro, indique también el ancho y el peso por unidad de área. Un metro de dos láminas diferentes no contiene necesariamente la misma masa de fibra. Tampoco una circunferencia alrededor del núcleo determina la cantidad necesaria para la cámara circundante.

Especifique en el dibujo las holguras de los extremos, la disposición de las capas y cualquier espacio relleno por separado. Para un ensamblaje irregular, un diseño de corte marcado es más útil que una instrucción general de envolver hasta llenar.

Separe la temperatura de liberación de la temperatura de servicio

Al buscar empaquetadura de escape de expansión térmica, separe el comportamiento de las costuras de la capacidad de la fibra de vidrio. El hilo de bajo punto de fusión libera la estructura comprimida; la fibra de vidrio debe permanecer adecuada para las condiciones de servicio previstas.

Una temperatura registrada en el flujo de escape, en la empaquetadura del lado del núcleo o en la carcasa exterior no es la misma medición. Identifique la ubicación al solicitar una lámina de empaquetadura de escape de alta temperatura. Una etiqueta de temperatura máxima por sí sola no establece las condiciones de liberación ni la vida útil de un silenciador completo.

La instalación debe preservar la liberación prevista

Mantenga intacta la construcción suministrada

Siga las instrucciones aprobadas de corte y manipulación. No retire las costuras temporales ni preexpanda la lámina a menos que el método de ensamblaje especificado lo requiera. Una llama abierta o un paso de precalentamiento improvisado no sustituyen al proceso de acondicionamiento prescrito.

Utilice las restricciones especificadas, no una compresión adicional

Asegure el material lo suficiente para el ensamblaje utilizando el método aprobado. No añada alambre fuertemente ceñido, adhesivo permanente o fijación adicional sin revisar su efecto en la función de liberación. Una restricción adicional puede entrar en conflicto con la razón por la que se seleccionó una lámina de liberación por calor.

Por el contrario, "no comprimir en exceso" no significa dejar el relleno sin asegurar o adivinar su cantidad. Utilice el patrón de corte, la masa de fibra y el posicionamiento inicial acordados.

Mantenga la protección del lado del núcleo como una decisión de diseño independiente

Cuando el silenciador existente especifique un revestimiento metálico o una pantalla de retención, manténgalo en el ensamblaje a menos que se haya aprobado una construcción revisada. Las costuras sensibles al calor y una capa de retención permanente cumplen propósitos diferentes. Elegir una lámina expansible no es, por sí mismo, una aprobación para eliminar otros componentes.

Acuerde el procedimiento de calentamiento inicial

La liberación ocurre cuando el material relevante alcanza sus condiciones especificadas. No asuma que un número fijo de minutos al ralentí acondicionará cada silenciador. Siga las instrucciones del fabricante del material y del escape, con el escape completamente ensamblado y los gases de escape extraídos o descargados de forma segura en un lugar de operación apropiado.

¿Es el relleno de escape expansible lo mismo que una estera de fibra de vidrio común?

No necesariamente.Relleno de silenciador, la estera de relleno de fibra de vidrio y la lámina de relleno de escape describen categorías amplias de materiales o formas de suministro. Esos nombres por sí solos no confirman la presencia de una restricción de liberación por calor.

Para una comparación directa, solicite la construcción de la fibra, el método de unión o costura, el espesor suministrado y la condición de instalación prevista. Una estera convencional puede estar diseñada para mantener su estructura en lugar de liberarla.

La construcción de relleno de silenciador de filamento continuo descrita aquí está destinada al relleno acústico dentro de un silenciador adecuado. No debe confundirse con una envoltura térmica de escape externa o con espuma expansible utilizada para aplicaciones de sellado no relacionadas.

¿Qué debe establecer una prueba de muestra de OEM?

Comience con una comparación controlada: identifique el grado de la fibra, la masa de fibra instalada, la geometría de la cavidad y cualquier otra capa de relleno. Registre las diferencias entre la lámina propuesta y la construcción existente para que un cambio de material no se confunda con un cambio de formato de suministro.

Evalúe el ajuste del ensamblaje antes de calentar, luego inspeccione la distribución y retención liberadas después del acondicionamiento y ciclo de trabajo acordados. Utilice las mismas condiciones de prueba acústica documentadas al comparar silenciadores. Incluya mediciones de pérdida de presión donde la validación del diseño las requiera.

Un registro de aprobación útil vincula el resultado aceptado con un material, diseño de corte, peso de relleno y revisión de plano específicos. Ni la palabra "expansible" ni una fotografía de una cámara llena establecen una reducción de decibelios, un intervalo de servicio o el cumplimiento del escape terminado.

Para el desarrollo basado en planos o muestras, consulte el servicio de fabricación de relleno de silenciador OEM de BSTFLEX. Distinga una solicitud de reemplazo equivalente de un proyecto que cambie la fibra, la cantidad de relleno o la disposición de las capas.

Preguntas sobre el relleno de escape expansible

¿Se expande con el calor toda lámina de relleno de silenciador de fibra de vidrio?

No. Especifique una construcción de liberación por calor en lugar de asumir que todas las láminas de fibra de vidrio se comportan de esta manera. Pregunte cómo se restringe la estructura antes de la instalación y qué la libera.

¿Cuánto se expande el relleno de escape autoexpansible?

Un multiplicador universal no es una especificación adecuada. Cualquier relación de expansión declarada necesita una compresión inicial definida, condiciones de calentamiento y condiciones de medición. La expansión libre fuera de una carcasa no es lo mismo que la liberación dentro de una cámara de relleno confinada.

¿Se puede cortar a medida el relleno de escape expansible?

Utilice el método de corte aprobado por el proveedor para la construcción. Especifique el ancho, la longitud de corte y la masa de fibra requerida juntos, y verifique si el corte afecta la costura o la estabilidad de manejo.

¿Qué tan apretado debe envolverse el relleno de silenciador expansible?

Utilice la disposición inicial y la cantidad de relleno especificadas en lugar de una regla de "lo más apretado posible". Mantenga la estabilidad de la instalación sin añadir restricciones que impidan la liberación prevista.

¿Se puede usar la misma lámina en silenciadores de dos y cuatro tiempos?

El ciclo del motor por sí solo no confirma la idoneidad. Verifique el grado de la fibra, la geometría de la cámara, las condiciones de operación, la cantidad de relleno y los requisitos del silenciador existente para cada aplicación.

Especifique una lámina para su silenciador, no solo un nombre de producto

Para una cotización de relleno de escape expansible, proporcione la sección transversal del silenciador, el diámetro exterior del núcleo, las dimensiones internas de la carcasa y la longitud efectiva del relleno. Incluya la masa de fibra seca aprobada o la especificación de relleno existente, las temperaturas de operación con las ubicaciones de medición, la cantidad de muestra y la demanda de producción esperada.

Indique también si requiere material para corte interno o un componente de corte definido. Identifique el embalaje preferido, el etiquetado de piezas y las comprobaciones dimensionales o de peso necesarias en la recepción de mercancías. Los valores desconocidos pueden marcarse para desarrollo en lugar de reemplazarse con suposiciones.

Revise la lámina de relleno de silenciador de fibra de vidrio de liberación por calor BSTFLEX como producto inicial para su consulta. El grado del material, el comportamiento de liberación y la especificación terminada deben acordarse para el ensamblaje previsto antes de la aprobación de producción.
