Un arnés de cables de transmisión puede funcionar cerca de carcasas de transmisión calientes, tubos de escape, convertidores catalíticos, componentes relacionados con turbocompresores y otras fuentes de calor concentrado. En estas ubicaciones, el arnés puede requerir más que una protección convencional contra la abrasión. Un diseño correcto de funda de protección térmica para arnés de cables de transmisión debe controlar la exposición térmica y, al mismo tiempo, adaptarse a la geometría del arnés, al proceso de montaje y al espacio de empaquetado del vehículo.
A diferencia de una funda de alta temperatura de uso general, un protector de arnés de transmisión automotriz a menudo se desarrolla en torno a un componente específico. El diseño puede requerir una longitud definida, un diámetro interior, recortes, puntos de fijación, extremos reforzados u otras características que mantengan la funda en la posición correcta durante el montaje y el funcionamiento del vehículo.
BSTFLEX fabrica fundas de protección térmica aluminizadas y componentes de protección térmica personalizados para arneses de cables, mangueras, cables y líneas de fluidos automotrices.
El cableado de la transmisión conecta sensores, solenoides, módulos de control y otros componentes eléctricos mientras atraviesa una parte del vehículo mecánicamente y térmicamente exigente.
Dependiendo de la arquitectura del vehículo, un arnés puede estar ubicado cerca de:
El problema térmico no siempre es causado por contacto directo. Una superficie de escape caliente puede transferir una energía radiante significativa a través de un espacio de aire y elevar la temperatura del arnés, conector o conducto protector cercano.
Por lo tanto, el propósito de un protector térmico para arnés de transmisión es reducir la carga térmica que llega al conjunto eléctrico mientras se mantiene suficiente flexibilidad para el enrutamiento y la instalación.
Un error de especificación común es comenzar con una clasificación de temperatura del material y asumir que el mismo valor representa la protección de temperatura proporcionada al arnés.
Estas son propiedades diferentes.
Una funda puede utilizar materiales capaces de tolerar altas temperaturas, pero la temperatura alcanzada por el arnés protegido depende de varios factores adicionales:
Para un proyecto OEM, por lo tanto, es mejor definir el límite de temperatura del arnés requerido y el entorno operativo antes de finalizar la construcción de la funda.
Los arneses de transmisión enrutados cerca de un sistema de escape están frecuentemente expuestos al calor radiante en lugar de al calor por contacto directo.
En esta condición, una superficie exterior aluminizada puede ser útil porque refleja una parte de la energía radiante antes de que entre en la estructura de la funda.
La eficacia de un protector térmico reflectante también depende de la instalación. Una superficie reflectante limpia orientada hacia la fuente de calor y un espacio de aire adecuado generalmente proporcionan un resultado térmico diferente al de la misma funda presionada directamente contra una superficie caliente.
Cuando la aplicación implica contacto directo, conducción o una temperatura ambiente generalmente alta, pueden ser necesarias capas de aislamiento adicionales u otra construcción de funda.
Una funda de protección para arnés de cables de transmisión puede fabricarse de varias maneras dependiendo de los requisitos térmicos y mecánicos.

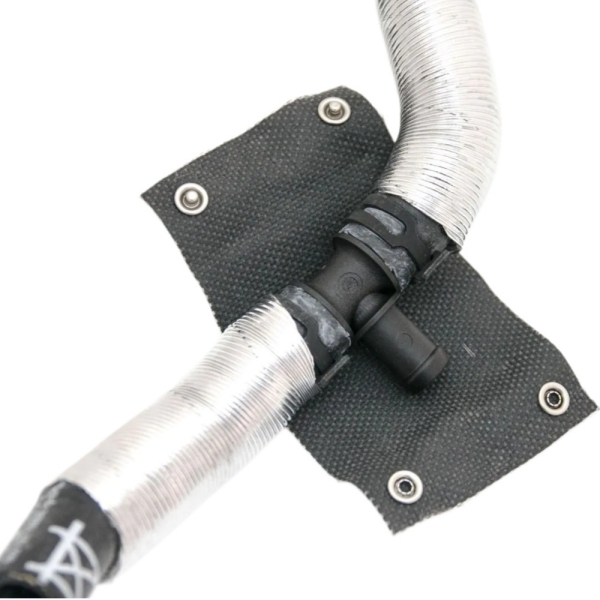

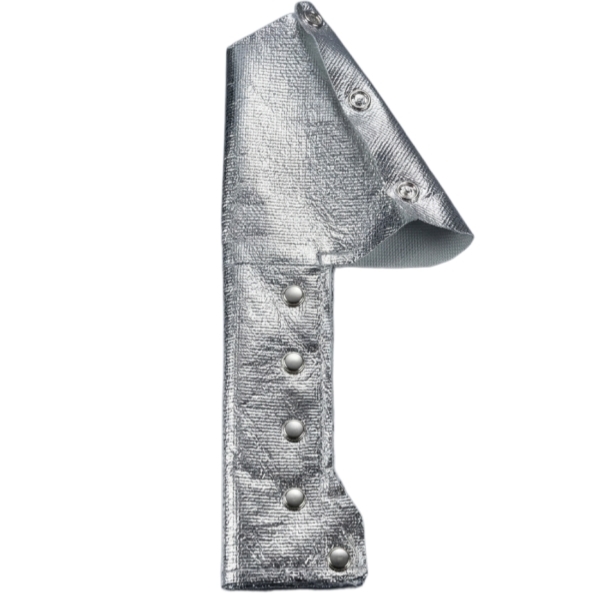

Un diseño común utiliza una capa exterior de aluminio reflectante combinada con un sustrato textil de fibra de vidrio. La superficie de aluminio aborda el calor radiante, mientras que la estructura de fibra de vidrio proporciona flexibilidad y soporte a la funda.
Este tipo de construcción es particularmente adecuado cuando el arnés pasa cerca de componentes de escape pero no entra en contacto continuo con la superficie caliente.
Las cargas térmicas más altas pueden requerir más que una sola capa textil reflectante. Una funda compuesta puede combinar:
La combinación correcta de capas depende de la reducción de temperatura requerida y del grosor de paquete disponible.
Una funda tubular recta no siempre es adecuada para un arnés de transmisión terminado. Las ramificaciones, conectores, soportes o puntos de fijación pueden requerir una construcción cosida o con forma.

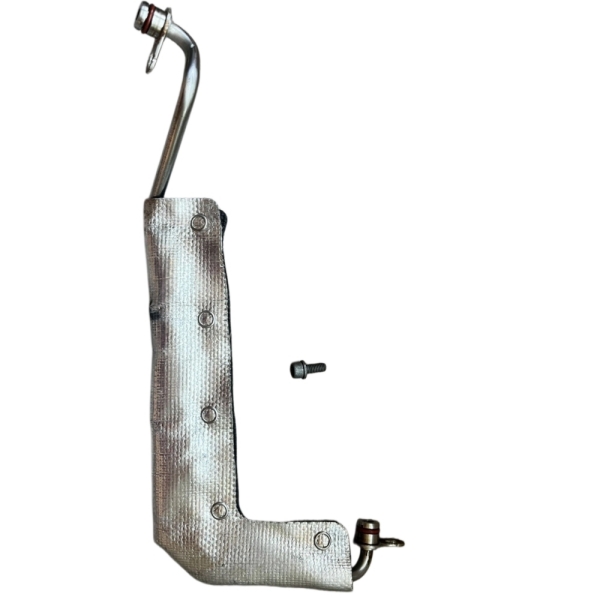

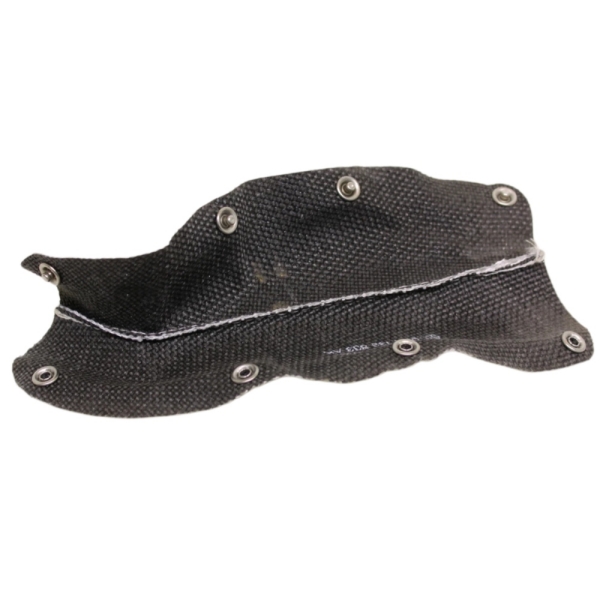

Para ensamblajes complejos, BSTFLEX también puede desarrollar escudos térmicos automotrices de fibra de vidrio aluminizada con forma personalizada basados en dibujos o muestras físicas.
Dos de los datos más importantes en un proyecto de protección térmica son la temperatura de la fuente de calor y la distancia mínima entre esa fuente y el arnés.
Una funda especificada para un arnés a 150 mm de distancia de un componente de escape caliente resuelve un problema térmico diferente al de una funda instalada a solo unos milímetros de distancia.
Por esta razón, una solicitud de cotización (RFQ) idealmente debería identificar:
Estos valores brindan al proveedor una base mucho mejor para evaluar las opciones de material y construcción que una solicitud como “necesito una funda de 500°C”.
La especificación térmica más útil suele ser la temperatura máxima que se permite alcanzar al ensamblaje de cableado protegido.
Este límite puede estar controlado por:
Por lo tanto, una funda térmica debe seleccionarse como parte del sistema completo del arnés en lugar de como un material aislado.
SAE J2302 es un método estandarizado para evaluar la eficacia térmica del aislamiento de fundas, tubos y cintas bajo exposición al calor radiante.
El método compara la temperatura superficial de un cuerpo de prueba estandarizado con y sin la funda protectora bajo condiciones definidas de calor radiante. La diferencia de temperatura medida proporciona una indicación de la eficacia de la funda contra el calor radiante.
Esto es útil en la protección térmica automotriz porque evalúa el rendimiento térmico en lugar de simplemente informar la capacidad de temperatura máxima de la materia prima.
Cuando un plano de OEM o una especificación del cliente hace referencia a SAE J2302, la construcción real de la funda debe evaluarse bajo las condiciones requeridas. Un producto no debe describirse como compatible o probado según SAE J2302 a menos que la construcción relevante haya sido realmente probada en consecuencia.
El blindaje contra el calor radiante y la contención del calor son problemas de ingeniería diferentes.
SAE J2302 aborda el flujo de calor radiante hacia un componente protegido. En comparación, SAE J2495 está asociado con la eficiencia de contención térmica de los materiales de funda utilizados alrededor de un componente caliente.
Para un mazo de cables de transmisión ubicado cerca de un tubo de escape, la eficacia contra el calor radiante suele ser el punto de partida más relevante. Para una funda instalada alrededor de un tubo caliente para mantener el calor dentro de ese tubo, el problema térmico es diferente.
Una funda para mazo de cables de transmisión debe ajustarse al haz protegido sin crear dificultades de instalación innecesarias.
Si la funda está demasiado apretada:
Si está excesivamente suelta:
Por lo tanto, la especificación debe incluir el diámetro exterior del mazo de cables, la tolerancia dimensional y cualquier cambio local en el tamaño del haz.
La funda debe cubrir la sección del mazo de cables expuesta a la fuente térmica, pero añadir una longitud innecesaria puede aumentar el costo y el tiempo de ensamblaje.
Al preparar un plano, identifique:
Para la producción automotriz de alto volumen, una longitud de corte consistente es importante porque determina la posición final de otras características como ojales, orificios y muescas.
Un mazo de cables de transmisión a menudo incluye ramificaciones o características de montaje que impiden que una funda recta simple se ajuste correctamente.
Las muescas y recortes personalizados pueden permitir que el escudo térmico libere:
Estas características deben definirse mediante un plano siempre que sea posible para que su posición en relación con los extremos de la funda siga siendo repetible.
El rendimiento térmico solo es útil si la funda permanece sobre la parte prevista del mazo de cables.
Dependiendo del ensamblaje, la retención se puede lograr con:
Los ojales pueden proporcionar un punto de fijación definido que ayuda a controlar la ubicación del manguito en relación con el arnés.
Para aplicaciones OEM, la ubicación y la resistencia de la característica de retención deben tratarse como parte de la especificación del componente en lugar de como un detalle de acabado opcional.
Los extremos de un manguito térmico textil pueden necesitar procesamiento adicional para mejorar el ensamblaje o evitar que las capas se separen.
Dependiendo de la construcción, los métodos de acabado pueden incluir:
El mejor método depende de los materiales utilizados y de si el manguito necesita adaptarse a flexiones repetidas.
El proceso de ensamblaje del arnés tiene una influencia directa en el diseño del manguito.
| Condición del arnés | TípicoDiseño de manguito |
|---|---|
| Arnés antes de que se instalen los conectores | Manguito tubular deslizante |
| Arnés completo con conectores grandes | Manguito envolvente |
| Arnés que requiere acceso de servicio futuro | Manguito de gancho y bucle o extraíble |
| Ensamblaje de alto volumen que requiere un cierre definido | Cierre a presión o mecánico diseñado |
| Arnés con ramificaciones y geometría irregular | Escudo térmico cosido o moldeado a medida |
Una construcción deslizante es generalmente más simple, pero solo cuando la geometría del arnés y la secuencia de ensamblaje lo permiten.
La protección térmica no debe evaluarse independientemente del enrutamiento del arnés.
Incluso un manguito de alto rendimiento puede verse comprometido si el arnés completo se enruta significativamente más cerca del sistema de escape de lo esperado.
Durante la revisión del diseño, verifique:
En algunos casos, mejorar la ruta del arnés por una pequeña distancia puede reducir la exposición térmica lo suficiente como para permitir una construcción de protección térmica más delgada y flexible.
Una funda de arnés de transmisión también puede entrar en contacto con soportes, clips o estructuras del vehículo cercanos. Por lo tanto, el rendimiento térmico no puede ser la única consideración de diseño.
Dependiendo de la instalación, es posible que los ingenieros también deban especificar:
Si se espera un desgaste mecánico sustancial, puede ser necesaria una capa de abrasión separada o una construcción de protección térmica-mecánica combinada.
Los componentes del área de la transmisión pueden encontrar neblina de aceite, agua, contaminación de la carretera u otros fluidos automotrices.
Por lo tanto, la construcción completa de la funda, incluyendo la superficie reflectante, el adhesivo, el hilo de coser y el sistema de cierre, debe evaluarse para el entorno operativo real.
Una capa reflectante que funciona bien en un laboratorio cuando es nueva puede no proporcionar resultados idénticos a largo plazo si su superficie se daña mecánicamente o se contamina mucho.
Para una nueva plataforma automotriz, el desarrollo de prototipos generalmente comienza con la geometría del arnés y el entorno térmico.
Un paquete de desarrollo práctico puede incluir:
Si los dibujos están incompletos, una muestra física o fotografías detalladas también pueden ayudar a definir el prototipo inicial.
Una funda que funciona térmicamente en un prototipo también debe poder fabricarse de manera consistente en la producción en serie.
Para el suministro OEM, es posible que el proceso de fabricación deba controlar:
Los proyectos de gran volumen también pueden requerir accesorios, herramientas de corte u otros métodos de producción dedicados para mantener estas características.
Un escudo térmico para arnés de transmisión es un componente automotriz funcional, por lo que la inspección debe abordar tanto las características dimensionales como las visuales.
Dependiendo del plano del cliente, la inspección puede incluir:
Para proyectos críticos de OEM, los requisitos de inspección deben establecerse antes de la producción en masa en lugar de añadirse después de que el componente haya sido diseñado.
Para una revisión técnica eficiente, envíe la mayor cantidad posible de la siguiente información:
| Información requerida | Por quées importante |
|---|---|
| Diámetro del arnés | Define el tamaño de la funda |
| Longitud protegida | Define las dimensiones del componente |
| Temperatura de la fuente de calor | Define la severidad térmica |
| Espacio libre mínimo | Importante para la evaluación del calor radiante |
| Temperatura máxima del arnés | Define el rendimiento térmico requerido |
| Plano del arnés | Muestra ramificaciones, conectores y características de montaje |
| Secuencia de instalación | Determina la construcción deslizante o envolvente |
| Método de fijación | Evita el movimiento de la funda |
| Requisito de validación | Define las pruebas requeridas |
| Cantidad anual | Ayuda a determinar el proceso de fabricación |
BSTFLEX fabrica productos de protección térmica textiles y aluminizados para mazos de cables, cables, mangueras y líneas de fluidos automotrices. Los diseños pueden variar desde fundas flexibles estándar hasta piezas personalizadas con muescas, recortes, sujetadores, extremos reforzados y geometría específica para el componente.
La selección más amplia de fundas reflectantes para automoción está disponible en la Funda de protección térmica aluminizada categoría.
Para la selección general de materiales y diseño de mazos de cables, consulte Fundas de protección térmica para mazos de cables automotrices: materiales, diseños y aplicaciones.
Para un nuevo proyecto de protección térmica de mazos de transmisión, envíe a BSTFLEX el dibujo del componente, las dimensiones del mazo, la temperatura de la fuente de calor, el espacio libre, la temperatura objetivo del mazo y el estándar de validación requerido. Podemos evaluar la geometría y recomendar una construcción adecuada para el desarrollo del prototipo.
Es una funda de protección térmica instalada alrededor del cableado asociado con una transmisión automotriz. Su propósito es reducir la exposición al calor de la transmisión cercana, el escape u otros componentes calientes, manteniendo al mismo tiempo la flexibilidad y el enrutamiento requeridos por el mazo.
Una superficie exterior aluminizada brillante es útil para reflejar el calor radiante de los componentes de escape cercanos. Comúnmente se combina con fibra de vidrio u otro tejido aislante que proporciona la capa estructural y térmica debajo de la superficie reflectante.
No existe una distancia universal. El espacio libre requerido depende de la temperatura del escape, la construcción de la funda, la duración de la exposición, el movimiento del aire y la temperatura máxima permitida para el mazo. La instalación real debe evaluarse en función del rendimiento térmico requerido.
No. La capacidad de temperatura del material de una funda indica lo que el material de la funda puede tolerar. La temperatura alcanzada por el mazo protegido depende del entorno térmico completo, incluida la temperatura de la fuente de calor, la distancia, la estructura de la funda y el tiempo de exposición.
SAE J2302 evalúa la eficacia del aislamiento de fundas, tubos o cintas contra el calor radiante comparando las temperaturas del cuerpo de prueba con y sin el material protector bajo condiciones definidas.
Sí. Los diseños personalizados pueden incorporar muescas, orificios, ojales, recortes, extremos reforzados y otras características necesarias para el posicionamiento o la integración con el conjunto del mazo.
Sí, si se utiliza una construcción envolvente, de gancho y bucle, de cierre a presión u otra construcción que se pueda abrir. Una funda tubular convencional normalmente requiere que el mazo o sus conectores pasen a través de la funda.
Sí. Se prefiere un dibujo para el control dimensional, pero también se pueden utilizar piezas existentes, muestras de mazos y fotografías de la instalación durante el desarrollo inicial.
