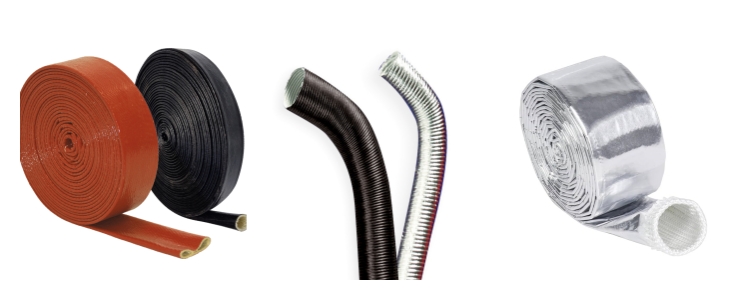

Aislamiento térmico de la línea de combustible Protege las mangueras de combustible y las líneas rígidas del calor radiante, el flujo de aire caliente y la abrasión, lo que ayuda a reducir la acumulación de calor, mejorar la confiabilidad y disminuir el riesgo de daños térmicos en compartimentos de motor estrechos. Si su ruta pasa cerca del escape, el turbo, el colector u otras zonas calientes, se requiere un... protector térmico de la línea de combustible (generalmente una funda de protección térmica) es una de las mejoras más efectivas que puedes realizar.

BSTFLEX fabrica múltiples estructuras de manguitos que se pueden utilizar como aislamiento térmico para líneas de combustible Explora todas las opciones aquí: Manguito de protección térmica y térmica (opciones de protección térmica de la línea de combustible) .

Por qué es importante el aislamiento térmico de la línea de combustible

• Reduce el calentamiento: limita la absorción de calor radiante de los componentes del lado caliente del escape y del turbo.
• Mejora la confiabilidad: Protege las cubiertas de las líneas de combustible contra el envejecimiento acelerado, el agrietamiento y el endurecimiento.
• Previene daños por abrasión: Los puntos de enrutamiento cerca de abrazaderas/soportes son lugares de falla comunes.
• Apoya un embalaje más seguro: Ayuda a mantener un margen más seguro cuando el espacio libre es reducido.

Conceptos básicos del protector térmico de la línea de combustible: modos de calor que dañan las líneas de combustible

La mayoría de los problemas en las líneas de combustible alrededor de zonas calientes provienen de una combinación de:

• Calor radiante: energía térmica emitida por el escape, colectores, carcasas del turbo y bajantes.
• Convección: Flujo de aire caliente en los compartimentos del motor y en las zonas inferiores de la carrocería.
• Conducción/contacto por frotamiento: La vibración puede provocar que la línea o el manguito entren en contacto con los soportes y los bordes, creando puntos calientes y desgaste.

Regla de selección: Elige tu protector térmico de la línea de combustible basado en (1) tipo de calor, (2) espacio libre y (3) riesgo de abrasión.

Cómo elegir el aislamiento térmico para las líneas de combustible (guía práctica de selección)

1) Si el problema principal es el calor radiante cerca del escape/turbo

Elija una funda térmica reflectante diseñada para reducir la carga de calor radiante. Las fundas reflectantes se suelen seleccionar para el tendido de líneas de combustible cerca de los componentes del escape, ya que reducen la absorción de calor sin añadir volumen excesivo.

Comience con las opciones a continuación: Categoría de funda de protección térmica .

2) Si el problema es tanto de calor como de abrasión en las abrazaderas/soportes

Si la línea roza con los soportes o bordes duros, la resistencia a la abrasión es tan importante como el aislamiento térmico. Seleccione una estructura de manga trenzada o de alta resistencia más duradera y asegure los extremos para evitar la migración durante los ciclos de calor.

Explore las opciones resistentes a la abrasión aquí: Manguitos de protección térmica para blindaje térmico de líneas de combustible .

3) Si necesita capacidad de protección contra incendios (zonas críticas)

Para zonas de tendido de alto riesgo donde se requiere protección contra llamas, utilice una estructura de manguito ignífugo diseñada para exposición extrema. Esto suele especificarse cuando las líneas se extienden en zonas térmicas severas o donde los requisitos de control de riesgos son mayores.

Vea las opciones de fundas resistentes al fuego en: Mangas de protección térmica de la línea de combustible .

4) Si el espacio libre es extremadamente estrecho

En zonas con poco espacio libre, una estructura de funda más delgada puede ser la mejor solución. Evite sobredimensionar innecesariamente y utilice un cierre adecuado para que la funda se mantenga en su sitio y no roce con las piezas circundantes.

Consejos de instalación (lo que funciona en vehículos reales)

• Mantenga el espacio libre siempre que sea posible: Las barreras radiantes funcionan mejor con un espacio de aire.
• Asegure ambos extremos: Utilice abrazaderas o ataduras para evitar la migración del manguito durante la vibración y el ciclo de calor.
• Proteger los puntos de fricción: Si los soportes están cerca, agregue una capa exterior más resistente o ajuste el enrutamiento.
• Inspeccionar después de los ciclos de calor: Vuelva a verificar la retención después de las ejecuciones iniciales.

Lista de verificación lista para RFQ (copiar y pegar)

• Tipo de línea: Línea de combustible / línea de retorno / línea de vapor (EVAP) / ruta combinada
• Construcción de línea: Manguera de goma / manguera trenzada / línea dura / mixta
• Fuente de calor cercana: escape / colector / turbo / bajante / flujo de aire caliente
• Autorización: distancia mínima a la parte caliente ____ mm / ____ pulgadas
• Puntos de abrasión: soportes/abrazaderas/bordes (si/no + fotos)
• Dimensiones necesarias: línea OD ____ ; largo de manga ____ ; cantidad ____
• Ambiente: Exposición al aceite / salpicaduras / polvo / movimiento
• Cantidad: prototipo o volumen de producción, fecha de entrega prevista

Preguntas frecuentes

¿Cuál es el mejor protector térmico para la línea de combustible?

El mejor protector térmico de la línea de combustible Depende de si su principal riesgo es el calor radiante, la abrasión o la protección contra llamas. Para el tendido de tuberías adyacentes al escape, es común usar una funda reflectante. Para la fricción de abrazaderas/soportes, elija una funda más resistente a la abrasión. Para zonas de riesgo crítico, especifique una estructura de funda ignífuga.

¿Elijo el aislamiento térmico de la línea de combustible por el diámetro interior o exterior de la manguera?

Las mangas suelen tener el tamaño adecuado diámetro exterior (OD) de la línea o haz. Seleccione un diámetro interior de manguito que permita su instalación sin holgura excesiva (que puede provocar rozamientos y migración).

¿Cuánta distancia libre debo mantener entre los componentes del escape?

Una mayor holgura siempre es mejor. Cuando la holgura sea limitada, utilice una estructura de manguito de mayor rendimiento y asegúrela para que no entre en contacto con bordes afilados ni piezas calientes al vibrar.

¿Puede funcionar una sola manga para líneas de combustible, aceite y refrigerante?

Muchas fundas térmicas pueden proteger varios tipos de líneas, pero la mejor opción depende de la exposición al fluido, la temperatura, el riesgo de abrasión y el entorno de enrutamiento. Comparta fotos y detalles de la línea para obtener la recomendación más rápida.

¿Necesita ayuda para elegir el aislamiento térmico para las líneas de combustible?

Envíe fotos de su zona de enrutamiento (especialmente cerca del escape/turbo), medidas de espacio libre y el diámetro exterior de la línea. Le recomendaremos lo mejor. aislamiento térmico de la línea de combustible manga y proporcionar una cotización rápida.
