Aislamiento para tuberías de escape de generadores y mantas de escape extraíbles

Una línea de escape de un generador tiene que hacer más que transportar gas caliente fuera de una carcasa. Debe permanecer accesible para su inspección, adaptarse al movimiento y mantener el equipo cercano dentro de sus límites de temperatura. Añadir aislamiento no debería dificultar ninguna de esas tareas.

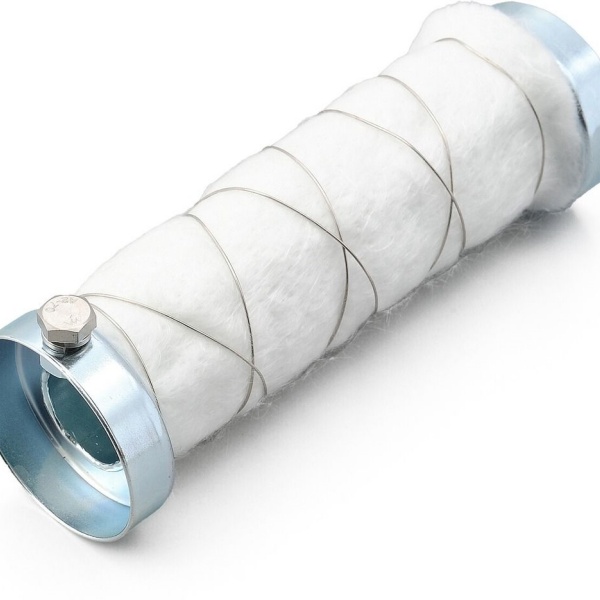

Aislamiento para tubería de escape de generador puede suministrarse como chaquetas extraíbles para tramos de tubería rectos, mantas moldeadas para codos y cubiertas separadas para bridas o silenciadores. La construcción debe seguir el diseño de escape aprobado, con una selección de materiales basada en las condiciones de funcionamiento en lugar de solo en la potencia del generador.

BSTFLEX fabrica mantas de aislamiento de escape extraíbles personalizadas para equipos de alta temperatura. Para proyectos de grupos electrógenos, proporcione el plano de la tubería, los requisitos de temperatura y los puntos de acceso de mantenimiento para que el aislamiento propuesto pueda revisarse como un conjunto completo.

Especifique el tramo de escape como un conjunto de secciones reparables

Considere una tubería que va desde la salida del motor a través de un codo hasta un silenciador. Una cubierta de aislamiento continua puede parecer sencilla, pero resulta inconveniente cuando un técnico necesita acceder a la brida del codo o a la conexión del silenciador.

Una especificación más útil identifica dónde comienza y termina cada sección de aislamiento. La tubería recta, el codo y la conexión de servicio pueden cubrirse por separado, con detalles de unión diseñados para limitar las áreas calientes expuestas sin impedir el desmontaje.

La siguiente disposición es un punto de partida para la discusión, no un diseño de instalación universal.

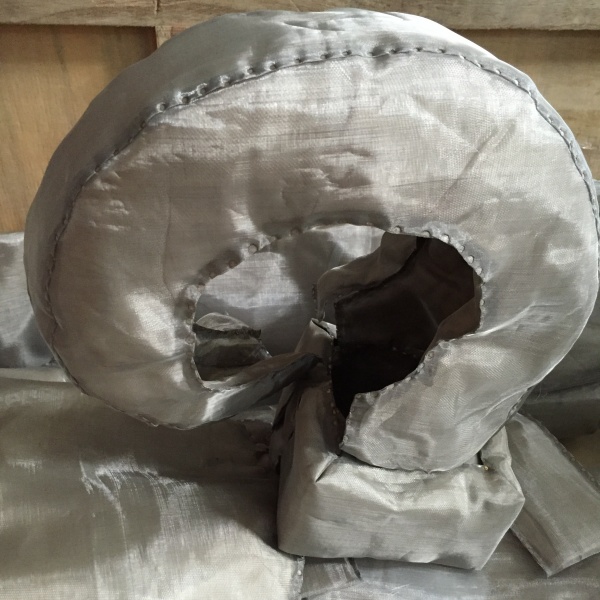

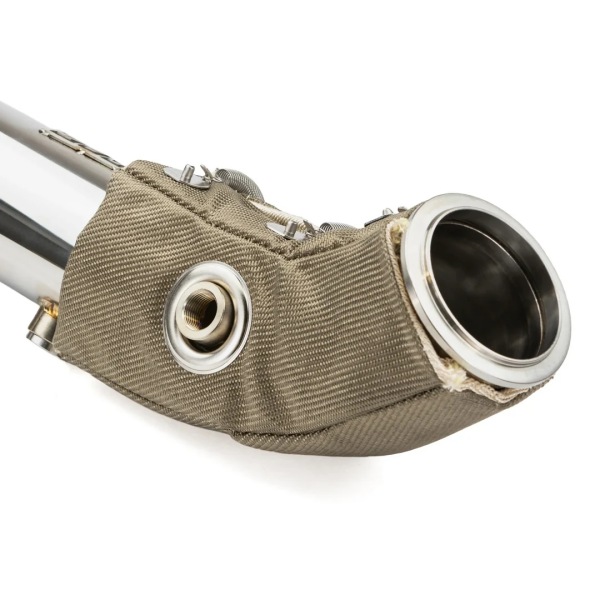

Para secciones curvas, la manta de aislamiento térmico para codos de BSTFLEX proporciona una referencia de producto para discutir el ajuste. Confirme el diámetro real, la geometría de la curva y la temperatura antes de seleccionar una construcción para la instalación de un generador.

Tres temperaturas que deben incluirse en la especificación

Una solicitud que solo indica una temperatura de escape deja una pregunta importante sin respuesta: ¿dónde se midió esa temperatura?

Temperatura de los gases de escape describe el gas dentro de la tubería. Es información operativa útil, pero no es automáticamente la misma que la temperatura del metal en la interfaz del aislamiento.

Temperatura de la superficie de la tubería es la condición relevante del lado caliente para un sistema de aislamiento por contacto. Utilice datos medidos o la información de diseño del fabricante del equipo, e identifique la carga operativa asociada con ese valor.

Temperatura de la superficie exterior de la manta es un objetivo de rendimiento para el conjunto instalado. Especifíquelo junto con las condiciones ambientales, el flujo de aire, las ubicaciones de medición y el estado operativo del generador.

Para el aislamiento del escape de un generador diésel, incluya la condición de funcionamiento aprobada más exigente, no solo una breve prueba de funcionamiento sin carga. Cuando la regeneración del postratamiento cambie el perfil de temperatura, obtenga los límites relevantes y las restricciones de aislamiento del fabricante del equipo.

Una clasificación de alta temperatura para una fibra no establece la temperatura admisible de toda la manta. El revestimiento del lado caliente, el núcleo, la cubierta exterior, el hilo y los sujetadores deben adaptarse a sus condiciones de servicio locales.

Elija el material de aislamiento de la tubería de escape del generador por capa

La especificación debe describir la función de cada capa en lugar de nombrar un solo material para toda la cubierta.

El revestimiento del lado caliente protege el conjunto de aislamiento

El revestimiento interior debe adaptarse a las condiciones de temperatura, contacto y manipulación en la tubería. Dependiendo del diseño, puede ser apropiado un tejido resistente al calor o un revestimiento metálico. Identifique el grado del material y su exposición prevista en lugar de confiar en una descripción general como tejido de alta temperatura.

El núcleo proporciona la principal resistencia térmica

Se puede considerar fibra de vidrio, materiales a base de sílice u otro aislamiento fibroso de alta temperatura según la aplicación. Compare los datos térmicos, los límites de servicio y el espesor instalado del material seleccionado. Revise también sus requisitos de manipulación y los datos de seguridad.

El espesor del aislamiento debe ajustarse al espacio disponible sin ser comprimido involuntariamente contra soportes o equipos cercanos. Especifique la construcción terminada, no solo el espesor del material suelto antes de la fabricación.

La cubierta exterior aborda la exposición y la manipulación

Elija la cubierta por su temperatura local esperada y su exposición a la abrasión, la intemperie o la contaminación. Un tejido recubierto puede adaptarse a una instalación, mientras que en otra puede ser necesaria una construcción protectora metálica.

No trate la malla de acero inoxidable como una barrera estanca a los líquidos ni asuma que un tejido recubierto hace que cada costura y cierre sea impermeable. Cuando la exposición a salpicaduras de aceite o a la intemperie sea importante, solicite detalles de la disposición completa de la cubierta.

Para una comparación más amplia de materiales, consulte materiales de aislamiento de tuberías de escape para sistemas de alta temperatura. Las opciones de capas de la manta y de sujeción también se tratan en nuestra guía de mantas de aislamiento de escape.

No convierta el aislamiento térmico en una restricción mecánica

Una manta de escape no es un soporte de tubería. La tubería de escape y el silenciador requieren su propia disposición de soporte adecuada, incluyendo el peso del aislamiento en la revisión mecánica.

Los sujetadores deben retener la manta sin puentear componentes móviles de manera que restrinjan su movimiento previsto. Los conectores flexibles y los fuelles necesitan una atención especial: no los sujete, empaque ni envuelva como si fueran tuberías rígidas ordinarias.

Obtenga la aprobación del fabricante del componente antes de aislar una conexión flexible, un turbocompresor, un colector o una carcasa de postratamiento. Una manta adecuada para una instalación de motor no está aprobada automáticamente para otra.

Mantenga funcionales los drenajes, las conexiones de los sensores, los puntos de inspección y las aberturas de ventilación requeridas. Las penetraciones en paredes y techos necesitan sus conjuntos protectores especificados; una manta de escape no sustituye a un detalle de penetración aprobado.

Diseñe el cierre para la persona que lo retirará

Un sistema de sujeción puede parecer accesible en un dibujo y volverse difícil de alcanzar una vez que la tubería está dentro de una carcasa acústica.

Ubique los ganchos, resortes o cordones en un lado accesible siempre que la instalación lo permita. Compruebe que la manta se pueda abrir y retirar sin quitar tuberías no relacionadas ni dañar el cableado cercano. Para una cubierta de brida, incluya suficiente acceso para las herramientas necesarias después de retirar la cubierta.

Para juegos de varias piezas, solicite un dibujo de sección y una identificación coincidente en las mantas. Un pedido de reemplazo puede entonces referirse al codo o sección de tubería específica en lugar de depender de fotografías de una cubierta no identificada.

La reutilización debe depender del estado. Inspeccione el revestimiento, las costuras, el aislamiento y los herrajes de sujeción antes de reinstalar una manta retirada. Las secciones dañadas o contaminadas necesitan evaluación en lugar de una reutilización automática.

Adapte la cubierta al entorno de instalación

Para un generador instalado en una sala de máquinas, revise los espacios libres hacia los pasillos de servicio, cables y equipos cercanos. Para un grupo electrógeno en contenedor, verifique la apertura de puertas, la extracción de paneles y si los cierres permanecen accesibles dentro de la carcasa.

Los recorridos de tuberías al aire libre introducen otro requisito: un sistema de cubierta diseñado para la exposición a la intemperie esperada. Pregunte cómo se protegerán las juntas, penetraciones y terminaciones, en lugar de confiar únicamente en la descripción del tejido exterior.

El aislamiento de escape reduce la transferencia de calor de las superficies que cubre; no elimina todo el calor producido por el motor, el alternador o el sistema de refrigeración. El flujo de aire de refrigeración requerido, el aire de combustión y las disposiciones de descarga de escape siguen siendo responsabilidades de diseño separadas.

El aislamiento tampoco sella una fuga de escape ni autoriza una reducción del espacio libre hacia materiales combustibles. Repare los defectos antes de cubrir la tubería y mantenga los espacios libres requeridos por el fabricante del equipo.

Acepte la instalación según el ajuste y el rendimiento medido

Antes de pedir cantidades de producción, acuerde cómo se evaluará el primer juego de mantas. Las siguientes comprobaciones proporcionan una base útil para el plan de aceptación.

Comprobación de ajuste: Confirme el diámetro de la tubería, las longitudes de las secciones, las posiciones de apertura y la alineación del cierre. Busque compresiones involuntarias, espacios expuestos y contacto con equipos adyacentes.

Comprobación de servicio: Con el generador apagado de forma segura, enfriado y aislado bajo el procedimiento aplicable, retire una cubierta seleccionada. Confirme que la brida, el drenaje o el punto de inspección previstos sean accesibles y que la cubierta se pueda reinstalar correctamente.

Comprobación térmica: Haga que personal cualificado evalúe el conjunto instalado bajo las condiciones de funcionamiento acordadas. Registre la carga del generador, la temperatura ambiente, el estado de ventilación, el tiempo de estabilización y el método de medición. Incluya cierres, costuras y transiciones en el estudio de temperatura, no solo el centro de una amplia área aislada.

Verificación post-ciclo: Después de los ciclos de funcionamiento acordados y un enfriamiento seguro, inspeccione la retención, el roce y cualquier cambio en el ajuste. Registre las revisiones antes de aprobar el diseño para pedidos repetidos.

Informe los resultados medidos con sus condiciones de prueba. Una manta descrita simplemente como reductora de temperatura en un porcentaje no le indica a un comprador si se ha cumplido un requisito particular de temperatura de superficie.

Incluya estos detalles en la solicitud de cotización (RFQ)

Para comparar cotizaciones de una manta de aislamiento para tubo de escape de generador, proporcione a cada proveedor la misma geometría, requisitos térmicos y alcance de suministro.

Geometría: Proporcione el diámetro exterior del tubo, las longitudes aisladas, los ángulos y radios de curvatura, las dimensiones de las bridas, las proyecciones de los pernos, los soportes y las aberturas de servicio. Incluya fotografías que muestren el espacio circundante, así como el componente de escape en sí.

Condiciones de funcionamiento: Identifique el modelo del generador y del motor, los datos de temperatura de superficie disponibles, el perfil de carga, las condiciones ambientales y cualquier restricción del fabricante sobre el aislamiento.

Resultado requerido: Indique la envolvente de aislamiento terminada permitida, la temperatura objetivo de la superficie exterior cuando corresponda, las condiciones de medición y las áreas que deben permanecer accesibles.

Requisitos de suministro: Especifique las cantidades de prototipos y de producción, el embalaje por secciones individuales o por conjuntos completos, los requisitos de identificación y los documentos requeridos con la cotización.

Solicite que la propuesta identifique el revestimiento del lado caliente, el núcleo, la cubierta exterior, el espesor nominal terminado, el tipo de cierre y los límites de las secciones. Registre cualquier suposición que aún requiera confirmación. Dos cotizaciones para una manta de escape de generador no son equivalentes cuando una incluye cubiertas de brida y la otra deja cada conexión expuesta.

Mantas de escape para generadores personalizadas de BSTFLEX

BSTFLEX apoya el desarrollo de aislamiento de escape personalizado a partir de dibujos, dimensiones y muestras. El producto de manta de escape extraíble es un punto de partida para discutir las chaquetas para tubos y las cubiertas de componentes con forma; la construcción final debe acordarse según los requisitos de instalación del grupo electrógeno.

Para proyectos que combinan aislamiento extraíble con escudos o revestimientos formados, revise la gama de productos de aislamiento y escudos térmicos de escape. Nuestra guía de selección de aislamiento para tubos de escape cubre construcciones alternativas donde una chaqueta extraíble no es el enfoque preferido.

Envíe a BSTFLEX su dibujo de escape de generador para una cotización. Incluya las condiciones de funcionamiento, la cobertura requerida, el espacio libre disponible y la cantidad para que el conjunto de mantas propuesto pueda ser revisado en cuanto a ajuste, requisitos térmicos y acceso de servicio.
