Las salas de máquinas marinas tienen muy poco espacio para el calor de escape no controlado.
Los tubos de escape, elevadores, codos, colectores y silenciadores pueden funcionar a temperaturas lo suficientemente altas como para afectar a las mangueras, el cableado, los equipos, las superficies estructurales y las áreas de acceso del personal cercanas. En una sala de máquinas cerrada, el calor liberado por un componente de escape también puede contribuir a la carga térmica general del espacio.
Un sistema de aislamiento de escape marino correctamente diseñado ayuda a contener ese calor y dirige la protección térmica hacia donde se necesita.
Para aplicaciones marinas, el aislamiento en sí es solo una parte de la solución. El sistema también debe adaptarse a la vibración, la humedad, la exposición a la sal, el acceso restringido y el mantenimiento rutinario del motor.
BSTFLEX fabrica aislamiento de escudo térmico de escape y sistemas de protección térmica personalizados para tubos de escape marinos, elevadores, codos, colectores, turbocompresores y otros componentes de alta temperatura.
La primera distinción que hay que hacer es entre las secciones de escape calientes que requieren protección térmica y los componentes circundantes que necesitan protección contra ellas.
Una instalación diésel marina típica puede contener:
Motor → Colector de escape → Turbocompresor → Elevador de escape → Codo → Tubo de escape → Silenciador
No todas las secciones requieren la misma construcción de aislamiento.
Un tubo recto puede utilizar un revestimiento de tubería extraíble.
Un codo grande puede requerir una manta con forma.
Un turbocompresor puede requerir una manta ajustada dedicada.
Una línea de combustible cercana puede requerir un escudo térmico separado.
Este enfoque basado en componentes es particularmente importante en equipos marinos porque el espacio, la ventilación y el acceso de servicio suelen ser limitados.
La protección térmica de escape marino se puede aplicar a muchas áreas del sistema de escape de una embarcación.
Los elevadores a menudo se colocan cerca de los equipos de la sala de máquinas y los componentes estructurales.
Una manta de aislamiento extraíble puede cubrir la superficie caliente mientras deja accesibles los puntos de montaje y las áreas de servicio.

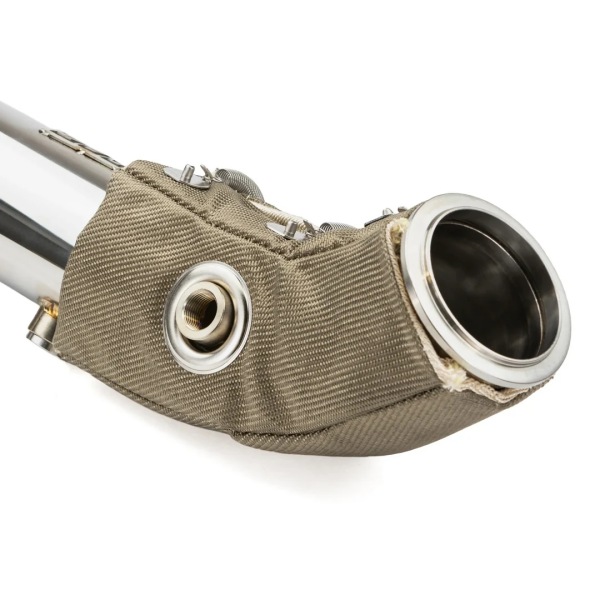

Un codo tiene una geometría cambiante, lo que hace que el envoltorio convencional sea menos sencillo.
Una manta térmica con forma puede seguir la curva y mantener una cobertura más consistente alrededor del componente.
Las secciones rectas más largas se pueden aislar utilizando:
mantas de tubería extraíbles;
revestimiento flexible;
mangas de alta temperatura;
envoltura de escape;
chaquetas de aislamiento multicapa.
La elección adecuada depende de la temperatura, el diámetro, el espacio libre y los requisitos de mantenimiento.
Los colectores son componentes compactos de alta temperatura y pueden irradiar un calor sustancial hacia el compartimento del motor circundante.
Una manta de aislamiento de colector de escape puede proporcionar contención térmica mientras se adapta a la geometría del colector.
Las carcasas de los turbocompresores a menudo requieren un aislamiento con una forma especial debido a su geometría compleja y a la alta temperatura localizada.
Se puede fabricar una manta a medida alrededor de la carcasa en lugar de intentar enrollar una cubierta plana alrededor de un componente irregular.

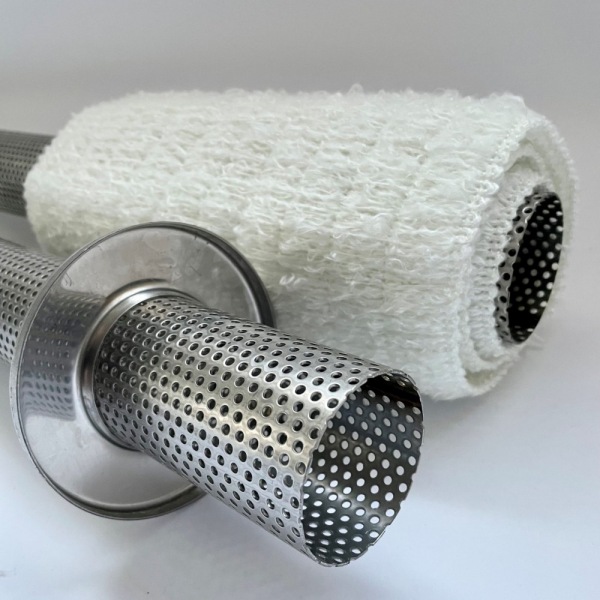

Los silenciadores grandes tienen una superficie externa considerable.
Una chaqueta de aislamiento extraíble puede reducir la liberación de calor del silenciador, permitiendo al mismo tiempo retirar secciones individuales durante el mantenimiento.
El equipo marino no es una instalación estática.
Los motores requieren inspección, servicio y reemplazo de componentes a lo largo de su vida útil.
Puede ser necesario acceder a una conexión de escape para:
inspección de pernos;
reemplazo de juntas;
inspección de tuberías;
servicio de sensores;
mantenimiento de bridas;
investigación de fugas de escape.
Si el aislamiento está adherido permanentemente o envuelto alrededor de toda la línea de escape, acceder al componente puede requerir cortar el aislamiento.

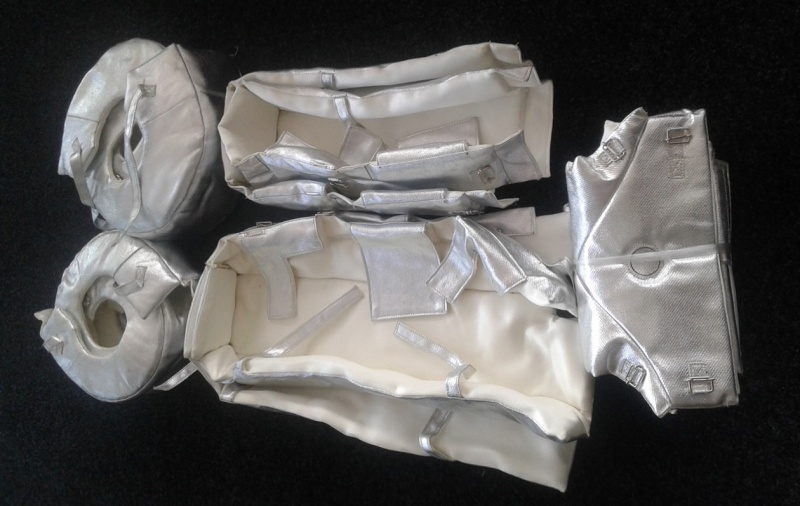

Una manta de aislamiento de escape marino es diferente.
La manta puede diseñarse con sujeción mecánica para que los técnicos puedan:
liberar el sistema de sujeción;
retirar la sección requerida;
inspeccionar el componente de escape;
realizar el mantenimiento;
reinstalar el aislamiento.
Esto hace que la construcción extraíble sea particularmente útil para embarcaciones comerciales, barcos de trabajo, generadores marinos y otros equipos donde la facilidad de mantenimiento es importante.
Una manta de escape marina normalmente consta de varias capas funcionales.
La construcción exacta depende de la temperatura de escape y del entorno operativo.
La superficie interior mira hacia el componente de escape.
Los materiales posibles incluyen:
tejido de fibra de vidrio;
tejido de alta sílice;
malla de acero inoxidable;
lámina de acero inoxidable;
otros textiles de alta temperatura.
La capa del lado caliente protege el núcleo de aislamiento del contacto directo con el componente de escape y proporciona la resistencia a la temperatura requerida.
El núcleo proporciona la resistencia térmica principal.
Dependiendo de la aplicación, la manta puede incorporar:
aislamiento de fibra de vidrio;
aislamiento de alta temperatura de tipo mineral o cerámico;
aislamiento a base de sílice;
otros materiales térmicos de ingeniería.
El grosor del núcleo puede ajustarse según el rendimiento térmico requerido y el espacio de instalación disponible.
La superficie exterior protege la manta del entorno marino y de la manipulación mecánica.
Dependiendo de la aplicación, la construcción exterior puede utilizar:
fibra de vidrio recubierta;
textil de alta temperatura;
tejido recubierto de silicona;
malla de acero inoxidable;
otros materiales protectores.
Las mantas marinas pueden utilizar:
ganchos de acero inoxidable;
resortes;
cordones de alambre;
correas;
hebillas;
sistemas de sujeción cosidos.
Los herrajes de acero inoxidable son particularmente útiles donde la resistencia a la corrosión es importante.
No todas las líneas de escape requieren una manta totalmente personalizada.

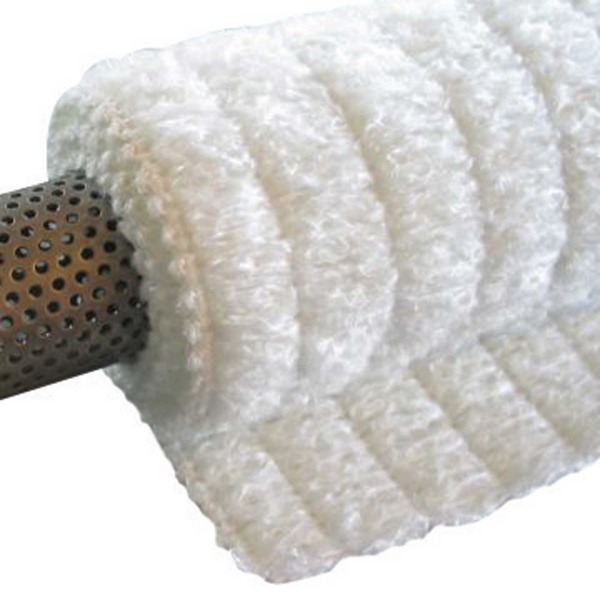

Para una geometría de tubería relativamente simple, el revestimiento de escape marino puede proporcionar una solución de aislamiento práctica.
El revestimiento es particularmente adecuado para:
tuberías de escape rectas;
tuberías de menor diámetro;
secciones de tubería continuas;
áreas donde no son necesarios recortes complejos.
El aislamiento puede suministrarse en secciones flexibles y asegurarse alrededor de la tubería.
En comparación con una manta con forma, el revestimiento puede simplificar la instalación en tramos largos de tubería continua.
Sin embargo, si la tubería contiene:
bridas;
puntos de inspección;
curvas cerradas;
conexiones de sensores;
juntas de expansión;
una manta fabricada puede proporcionar una mejor facilidad de mantenimiento.
La temperatura es solo una parte del diseño del aislamiento marino.
Una embarcación opera en un entorno donde el aislamiento puede encontrar:
humedad;
condensación;
rocío salino;
agua de limpieza;
neblina de aceite;
contaminación por combustible.
Por esta razón, la cubierta externa debe seleccionarse de acuerdo con el entorno operativo real.
Un núcleo de aislamiento de alta temperatura puede funcionar bien térmicamente, pero aun así requerir una construcción exterior protectora para mantener la integridad mecánica en servicio.
La manta también debe diseñarse de modo que el agua no quede atrapada innecesariamente alrededor del componente de escape.
Los motores marinos generan vibración continua.
El sistema de escape en sí puede moverse en relación con el equipo circundante.
Esto crea problemas potenciales si el aislamiento:
roza contra soportes;
entra en contacto con tuberías vecinas;
está instalado demasiado apretado;
tiene bordes sin soporte;
utiliza una fijación inadecuada.
Por lo tanto, una manta de escape marina necesita más que una tela resistente al calor.
El conjunto completo debe considerar:
resistencia térmica + flexibilidad + resistencia a la abrasión + fijación + espacio libre
Esta es una razón por la cual la construcción de mantas personalizadas es a menudo preferible a adaptar productos de aislamiento genéricos a un sistema de escape marino complejo.
Una manta nunca debe diseñarse independientemente del compartimento del motor circundante.
Antes de especificar el espesor del aislamiento, verifique la distancia entre el componente de escape y:
cableado;
mangueras;
sistemas de combustible;
líneas hidráulicas;
soportes del motor;
elementos estructurales;
aislamiento acústico;
paneles de servicio.
Añadir una manta gruesa puede cambiar significativamente el diámetro exterior del conjunto de escape.
En una sala de máquinas abarrotada, el espacio libre disponible puede determinar el espesor de aislamiento práctico máximo.
Por lo tanto, la pregunta correcta no es:
“¿Qué tan grueso podemos hacer el aislamiento?”
Es:
“¿Cuánto aislamiento podemos instalar manteniendo el rendimiento térmico y el espacio libre mecánico requeridos?”
Una sala de máquinas puede contener varias fuentes de calor independientes.
Estas pueden incluir:
colectores de escape;
turbocompresores;
tubos de escape;
generadores;
sistemas hidráulicos;
superficies del motor.
El aislamiento del escape puede ayudar a reducir un factor importante de la carga térmica total.
Esto puede mejorar el entorno térmico alrededor de equipos sensibles.
Los componentes potencialmente protegidos incluyen:
mazos de cables;
equipos eléctricos;
sistemas de control;
mangueras;
sensores;
componentes del sistema de combustible.
La protección del personal es otra consideración.
Reducir la temperatura superficial accesible de los componentes de escape expuestos puede ayudar a reducir el riesgo asociado con el contacto accidental durante el mantenimiento.

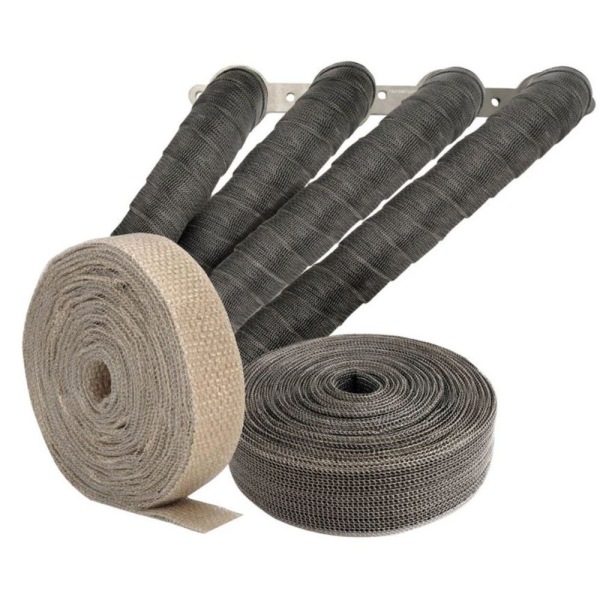

La cinta de escape sigue siendo útil para aplicaciones tubulares seleccionadas.
Puede ser práctica cuando:
el tubo es relativamente simple;
la geometría es predominantemente tubular;
la instalación permanente es aceptable;
el tubo no requiere acceso frecuente.
Una manta de escape marina extraíble se vuelve más atractiva cuando:
el componente tiene una geometría compleja;
se requiere acceso para mantenimiento;
el espesor del aislamiento debe controlarse;
la sección de escape es grande;
la instalación necesita un acabado externo definido;
el aislamiento debe retirarse periódicamente.
Para algunos sistemas marinos, se pueden utilizar ambos métodos.
Por ejemplo:
tubería recta → revestimiento
codo complejo → manta extraíble
turbocompresor → manta ajustada
panel estructural cercano → escudo térmico reflectante
Este enfoque híbrido permite que el sistema de aislamiento se adapte a cada parte de la instalación de escape.
Los diferentes sistemas de escape marinos tienen diferentes requisitos.
Una opción práctica para la construcción textil de alta temperatura de uso general.
Se puede utilizar para:
mantas;
revestimientos;
envolturas;
cubiertas protectoras.
Un candidato más resistente para aplicaciones de alta temperatura en el lado caliente.
Se puede incorporar en:
recubrimientos de mantas;
envolturas;
conjuntos de aislamiento de alta temperatura.

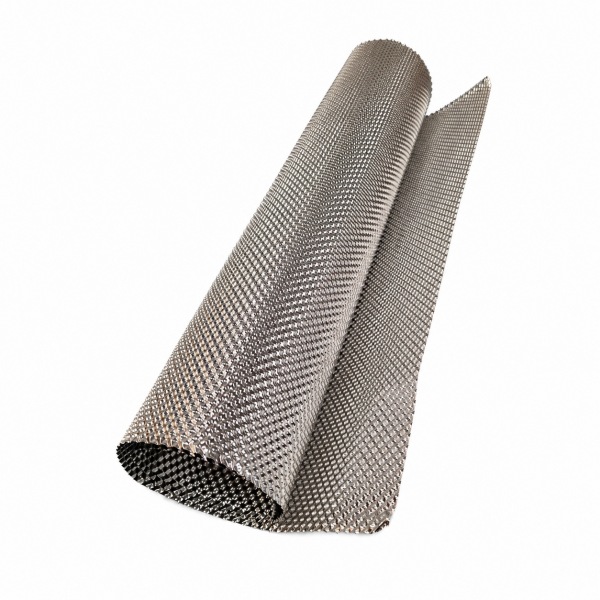

Útil cuando el aislamiento necesita protección mecánica adicional.
El acero inoxidable puede funcionar como:
malla;
lámina;
recubrimiento protector;

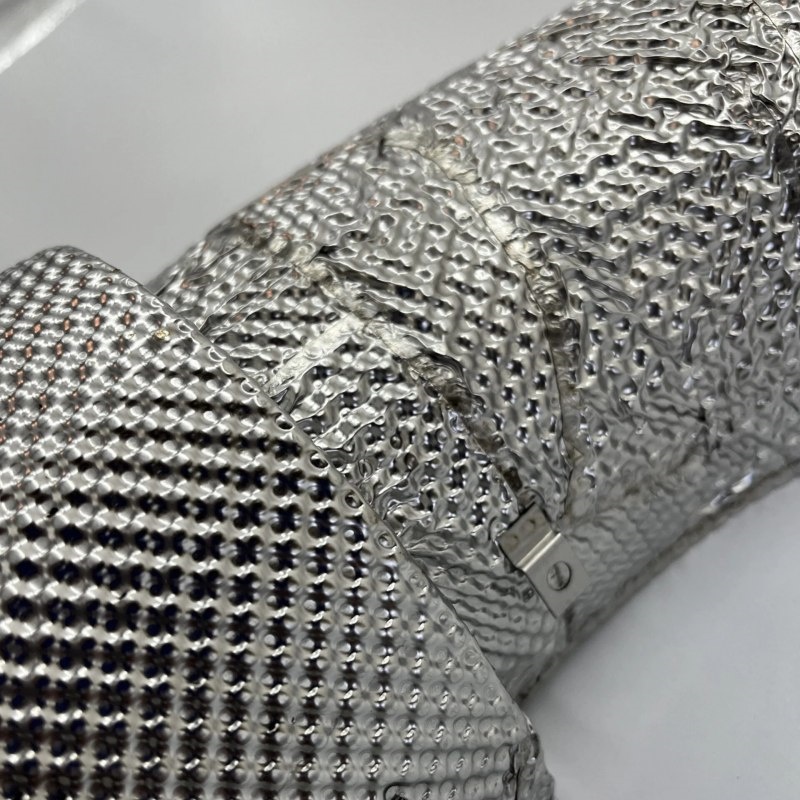

material de escudo térmico.
Útil para barreras reflectantes donde la construcción ligera es importante.
Se utiliza cuando el objetivo principal es reducir la transferencia de calor en lugar de simplemente proporcionar una cubierta textil protectora.
La construcción final puede combinar varios de estos materiales en lugar de depender de uno solo.
Una manta personalizada debe seguir la geometría física del componente de escape.
Las dimensiones importantes incluyen:
Diámetro exterior de la tubería
Esto determina la circunferencia básica de una manta para tuberías.
Longitud aislada
Esto determina qué parte del componente de escape requiere cobertura.
Radio de curvatura
Importante para codos y secciones curvas.
Dimensiones de la brida
Necesario para mantener el acceso a pernos y conexiones.
Protuberancias del componente
Se deben tener en cuenta sensores, soportes, actuadores y otras proyecciones.
Espacio libre disponible
La manta debe caber dentro del espacio circundante de la sala de máquinas.
Ubicación de la fijación
Los sujetadores deben permanecer accesibles después de la instalación.
Para ensamblajes complicados, las fotografías y los dibujos son útiles para desarrollar el patrón de la manta.
Una solicitud de cotización (RFQ) útil debería contener más que:
“Manta de escape marina, alta temperatura”.
Proporcione la siguiente información siempre que sea posible.
tipo de componente de escape;
diámetro de la tubería;
dimensiones generales;
temperatura de funcionamiento;
temperatura máxima.
tipo de embarcación o equipo;
modelo de motor si es relevante;
instalación en interiores o expuesta;
espacio libre disponible.
exposición a la sal;
humedad;
contaminación por aceite;
vibración;
requisitos de limpieza.
permanente o extraíble;
frecuencia de extracción esperada;
puntos de acceso de servicio.
temperatura de la superficie exterior deseada;
espesor máximo de la manta;
reducción de calor requerida;
requisitos de protección del personal.
cantidad de prototipos;
volumen anual;
cronograma de entrega requerido.
Esta información proporciona al fabricante de aislamiento suficiente detalle para seleccionar la construcción en lugar de suministrar una manta genérica.
Las embarcaciones comerciales suelen poner mayor énfasis en:
durabilidad;
facilidad de mantenimiento;
repetibilidad;
resistencia a la corrosión;
largas horas de funcionamiento.
Un sistema de manta extraíble se puede dividir en secciones identificables.
Por ejemplo:
Sección A — Colector
Sección B — Turbocompresor
Sección C — Tubo ascendente
Sección D — Codo
Sección E — Tubo de escape
Esto hace que la inspección y el reemplazo sean más manejables.
Si una sección se daña, no es necesario reemplazar todo el sistema de aislamiento.
Los generadores marinos crean otro requisito común de aislamiento de escape.
La tubería de escape del generador puede pasar a través de:
salas de máquinas;
espacios de maquinaria;
compartimentos cerrados;
áreas adyacentes al alojamiento.
El control del calor es especialmente importante donde la ventilación es limitada.

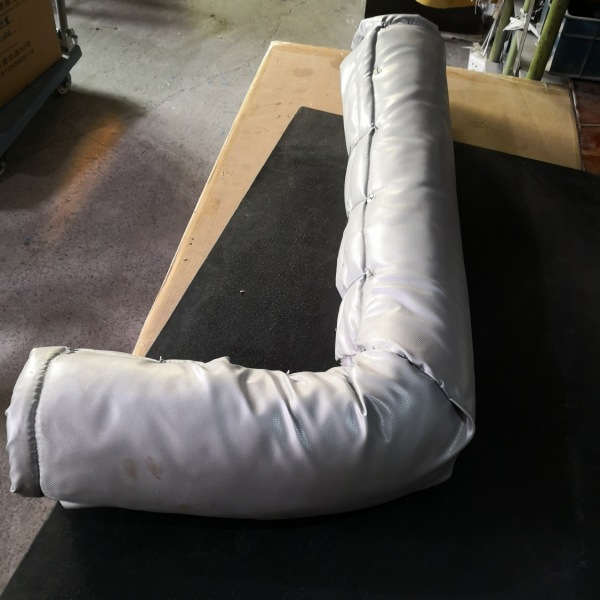

Una manta extraíble manta de aislamiento para tubería de escape de generador puede diseñarse alrededor de tuberías rectas, codos y silenciadores.
El aislamiento también se puede coordinar con las rutas de cables y equipos cercanos.
BSTFLEX fabrica soluciones de aislamiento de escape de generador personalizadas que pueden adaptarse a las dimensiones y condiciones de funcionamiento requeridas.
El aislamiento de escape marino no debe ocultar problemas mecánicos en desarrollo.
Durante el mantenimiento de rutina, los técnicos deben inspeccionar:
condición de la manta;
herrajes de sujeción;
cubierta exterior;
áreas de abrasión;
costuras expuestas;
evidencia de contaminación por aceite;
signos de fuga de escape.
El aislamiento debe retirarse cuando sea necesario para inspeccionar el componente de escape en sí.
Esta es otra razón por la que la construcción extraíble es valiosa.
El sistema de protección térmica debe facilitar el mantenimiento en lugar de impedirlo.
Un sistema de aislamiento de escape marino puede requerir un rediseño cuando:
los componentes cercanos siguen sobrecalentándose;
la superficie exterior de la manta está excesivamente caliente;
el aislamiento cambia de posición repetidamente;
los sujetadores se aflojan;
la tela roza contra los componentes adyacentes;
la contaminación por agua o aceite daña la capa exterior;
los técnicos de servicio deben cortar el aislamiento para acceder al escape;
grandes secciones del escape permanecen expuestas.
Estos problemas no significan necesariamente que el material de aislamiento en sí sea inadecuado.
El problema subyacente puede ser:
espesor insuficiente;
ajuste deficiente;
combinación de materiales incorrecta;
sujeción inadecuada;
espacio libre insuficiente;
cubierta exterior inadecuada.
El mejor aislamiento de escape marino no es necesariamente el material con la clasificación de temperatura publicada más alta.
Un sistema exitoso debe funcionar bajo las condiciones reales de la embarcación.
Eso significa considerar:
temperatura
geometría
espacio libre
vibración
humedad
corrosión
mantenimiento
protección mecánica
instalación
Una manta desmontable puede ser la solución adecuada para un componente, mientras que un revestimiento aislante flexible o un escudo térmico reflector puede ser mejor para otro.
El objetivo es controlar el calor del escape sin crear un nuevo problema de mantenimiento o de empaquetado.
BSTFLEX ofrece protección térmica personalizada para sistemas de escape marinos, que incluye:

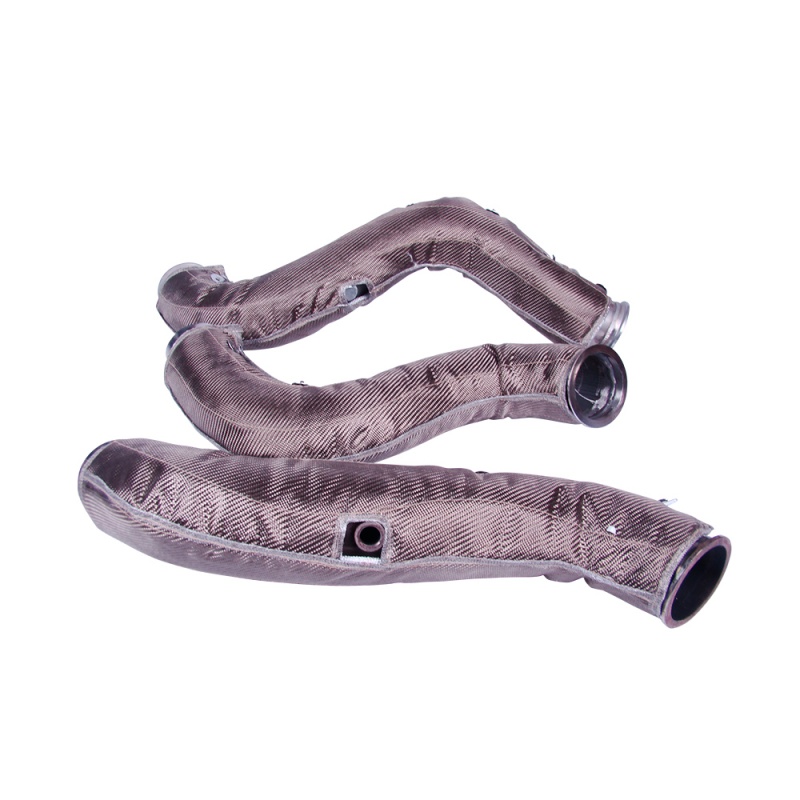

mantas para escapes marinos;
aislamiento para tubos de escape;
aislamiento para elevadores de escape;
mantas para codos de escape;
aislamiento para colectores;
mantas para turbocompresores;
aislamiento para escapes de generadores;
revestimiento aislante para escapes;
escudos térmicos metálicos.
Las mantas personalizadas se pueden desarrollar según:
dimensiones del componente;
planos;
fotografías;
temperatura de funcionamiento;
espesor de aislamiento requerido;
espacio libre para la instalación;
requisitos de sujeción.
La estructura se puede seleccionar en función de la aplicación, utilizando combinaciones de tejidos para altas temperaturas, núcleos aislantes, componentes de acero inoxidable y materiales exteriores de protección.
Para aplicaciones marinas que requieran aislamiento desmontable, la manta se puede dividir en secciones para facilitar el acceso a las conexiones de escape críticas durante el mantenimiento.
Si busca aislamiento para un sistema de escape marino, envíe a BSTFLEX:
dimensiones del tubo o componente de escape;
temperatura de funcionamiento;
fotografías o planos;
áreas que requieren aislamiento;
espacio libre disponible;
entorno operativo marino;
cantidad prevista.
BSTFLEX podrá entonces recomendar una combinación adecuada de manta para escape marino, revestimiento de tubos, aislamiento de escape y protección térmica para la instalación específica.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
teléfono/Whatsapp : 0086-15856303740
Email : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
