El rendimiento de un silenciador de escape de tipo absorción depende de mucho más que su carcasa exterior y su núcleo perforado. El material que ocupa el espacio anular alrededor de dicho núcleo influye directamente en la atenuación acústica, la uniformidad del sonido, la retención del relleno y la vida útil.
Por esta razón,Empaquetadura de silenciador de fibra de vidrioSigue siendo uno de los materiales de relleno acústico más utilizados en los silenciadores de escape de motocicletas, automóviles, vehículos deportivos y de alto rendimiento.
BSTFLEX suministra empaques para silenciadores a base de fibra de vidrio en construcciones sueltas, de fibra continua y precontenidas para aplicaciones de reemplazo, así como para la producción de silenciadores OEM. Los compradores que requieran una construcción lista para instalar también pueden utilizar nuestraFunda de fibra de vidrio para silenciador con bolsa de malla de fibra de vidrio tejida, mientras que hay soluciones adicionales de empaquetadura de escape disponibles a través deGama de productos de empaquetadura de silenciadores.
En un silenciador de absorción de flujo directo, los gases de escape viajan principalmente a través del tubo central perforado. Las ondas de presión acústica pasan a través de las aberturas de ese tubo y penetran en el relleno fibroso circundante.
La gran superficie interna creada por las fibras de vidrio ayuda a disipar parte de esta energía acústica.
Esto hace que la fibra de vidrio sea adecuada para silenciadores cuyo objetivo de diseño sea reducir el ruido del escape sin crear la trayectoria de flujo restrictiva asociada con algunas construcciones de silenciadores con cámaras.
Por lo tanto, la capa de empaque desempeña varias funciones simultáneamente:
absorción de energía acústica;
Aislamiento térmico en el interior de la carcasa del silenciador;
relleno del espacio que rodea el núcleo perforado;
estabilización del sonido de escape deseado;
Apoyo a la construcción de silenciadores ligeros.
El resultado depende no solo del material de la fibra en sí, sino también de la disposición de las fibras, el peso del empaquetado, la densidad, la geometría del silenciador y el método de instalación.
La fraseMaterial de empaquetadura de silenciador de fibra de vidrioDescribe una familia de construcciones en lugar de una especificación fija.
Un fabricante de sistemas de escape puede requerir fibra suelta para el llenado automatizado, hebras continuas para un embalaje controlado, una estera para un ensamblaje repetible o una bolsa o funda preformada para una instalación más rápida.
Los formatos de suministro más comunes incluyen:
| Formato de embalaje | Construcción | Motivo típico de selección |
|---|---|---|
| fibra de vidrio suelta | Relleno de fibra libre o a granel | Relleno flexible de cavidades irregulares |
| Fibra de vidrio continua | Fibra larga continua | Manejo mejorado y continuidad de la fibra |
| Fibra de vidrio texturizada | Estructura de fibra de vidrio a granel | Mayor volumen y superficie acústica |
| Estera de fibra de vidrio | Formato de sábana o manta controlada | Espesor y instalación repetibles |
| Almohada de embalaje | Fibra encerrada en una capa de retención | Ensamblaje OEM del limpiador |
| Bolsa de embalaje | Fibra de vidrio pre-medida y cerrada | Peso de embalaje controlado |

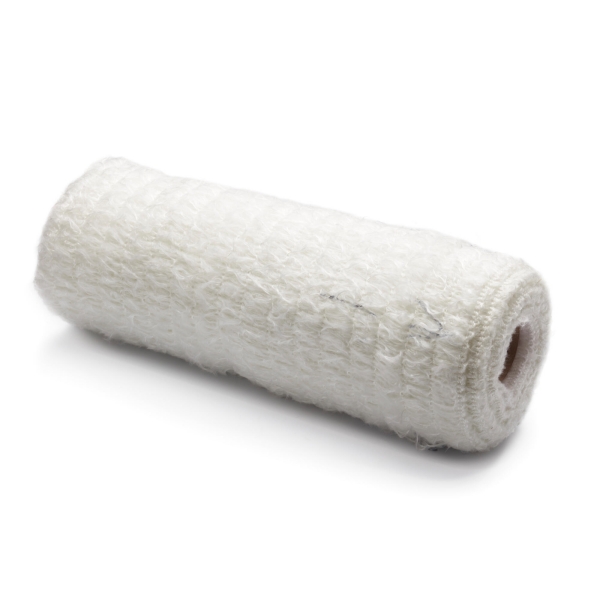

| Calcetín de embalaje | Construcción tubular flexible contenida | Instalación rápida alrededor de núcleos perforados |
| Preforma personalizada | Fabricado según la geometría especificada. | Producción OEM repetitiva |

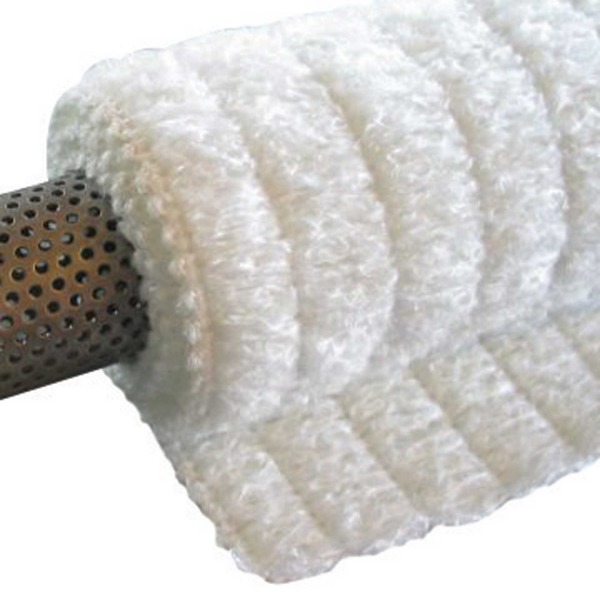

Para aplicaciones donde no se desea manipular fibras sueltas, BSTFLEX fabrica unCalcetín de empaquetadura de fibra de vidrio para silenciadorConsta de una capa exterior de malla de vidrio tejida con relleno de hilo de fibra de vidrio.
Este formato mantiene el embalaje unido mientras se coloca alrededor del núcleo del silenciador.
Uno de los errores más comunes al rellenar los sistemas de escape es asumir que más material de relleno es automáticamente mejor.
No lo es.
La fibra de vidrio instalada de forma demasiado floja puede dejar zonas irregulares alrededor del núcleo perforado. La pulsación y la vibración del gas pueden entonces redistribuir el material, lo que podría contribuir a una pérdida prematura del rendimiento acústico.
La compresión excesiva genera un problema diferente. Comprimir demasiado la fibra reduce la estructura fibrosa abierta que contribuye a la absorción acústica.
Por lo tanto, para la producción de sistemas de escape para fabricantes de equipos originales (OEM), la especificación más útil no es simplemente:
Rellene el silenciador con fibra de vidrio.
El fabricante debe establecer una combinación controlada de:
volumen de embalaje disponible;
peso de llenado requerido;
densidad instalada;
nivel de compresión;
diámetro del núcleo;
diámetro de la carcasa exterior;
longitud empaquetada.
Para la producción repetitiva, especificar el embalaje por peso o utilizar una bolsa o calcetín de embalaje con medidas predefinidas puede mejorar la uniformidad del montaje.
Consideremos dos silenciadores que utilizan exactamente la misma fibra de vidrio.
Uno tiene una gran cavidad anular y un núcleo perforado largo. El otro es un silenciador de motocicleta corto y compacto con espacio de montaje limitado.
No deberían utilizar automáticamente el mismo peso o la misma construcción del embalaje.
La información dimensional importante incluye:
D1 — Diámetro exterior del núcleo perforado
D2 — Diámetro interior de la carcasa del silenciador
L — Longitud de embalaje efectiva
El volumen de empaque disponible está determinado en gran medida por el área anular entre D1 y D2 multiplicada por la longitud efectiva del empaque.
Por este motivo, BSTFLEX suele solicitar a sus clientes OEM planos, muestras o, al menos, el diámetro del núcleo, el diámetro de la carcasa y la longitud del empaquetamiento antes de recomendar una construcción de empaquetamiento finalizada.
La temperatura no es el único mecanismo que daña el material de relleno del silenciador.
La capa inmediatamente adyacente al tubo perforado está expuesta a:
pulsos de escape de alta velocidad;
ciclos de presión;
vibración;
materia particulada caliente;
Aceleración y desaceleración repetidas del flujo de gas.
Con el tiempo, estas condiciones pueden erosionar o desplazar la fibra de vidrio cerca del núcleo perforado.

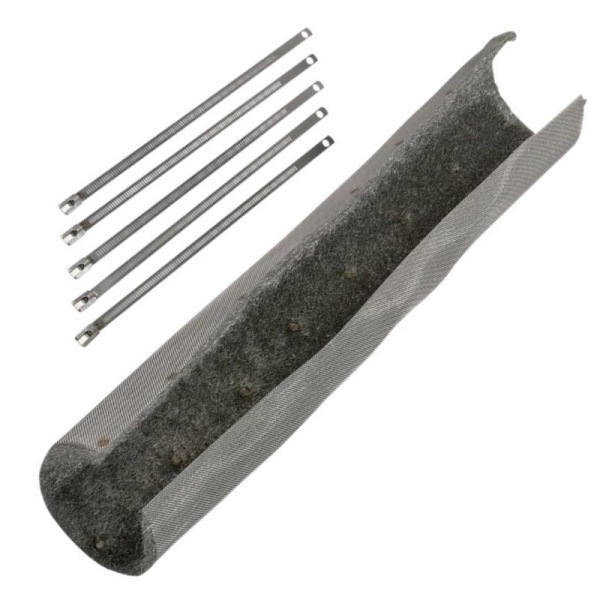

En sistemas exigentes, los diseñadores de sistemas de escape pueden, por lo tanto, utilizar una disposición multicapa en lugar de colocar la capa acústica principal de fibra de vidrio directamente contra el núcleo.

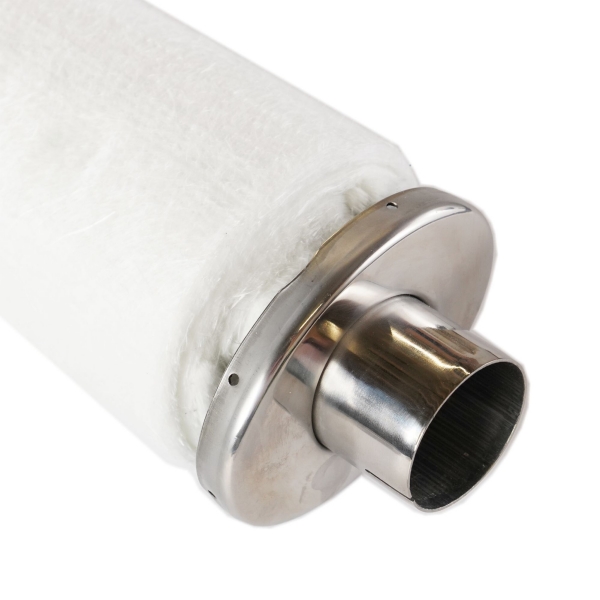

Una construcción de ingeniería típica puede utilizar:
Núcleo perforado
↓

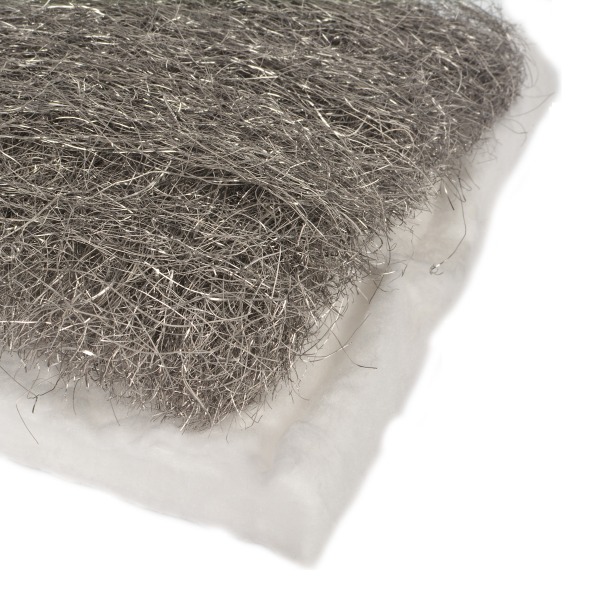

Lana de acero inoxidable o capa de retención metálica
↓
Relleno acústico de fibra de vidrio
↓
Carcasa exterior del silenciador
La capa metálica interna puede ayudar a proteger la fibra de vidrio circundante de la erosión directa de los gases, mientras que la fibra de vidrio cumple la función principal de absorción acústica.
Esta distinción es importante al compararRelleno de fibra de vidrio y lana de acero inoxidable para silenciadores.
No son necesariamente materiales que compitan entre sí. En muchos sistemas de escape, cumplen funciones diferentes dentro del mismo sistema de empaquetadura.
La arquitectura de las fibras influye en el comportamiento del material tanto durante el montaje como durante su uso.

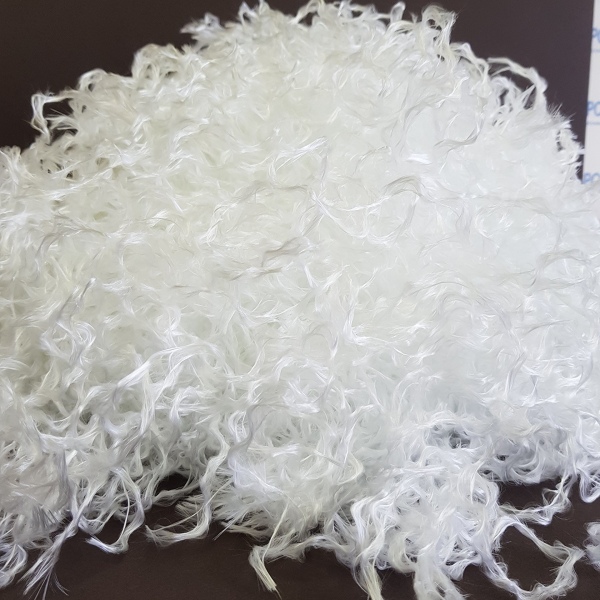

La fibra de vidrio suelta puede rellenar eficazmente espacios internos complejos y permite al fabricante controlar el peso del relleno.
Sin embargo, la manipulación manual puede resultar engorrosa, y lograr una distribución idéntica de un silenciador a otro requiere un control de producción riguroso.

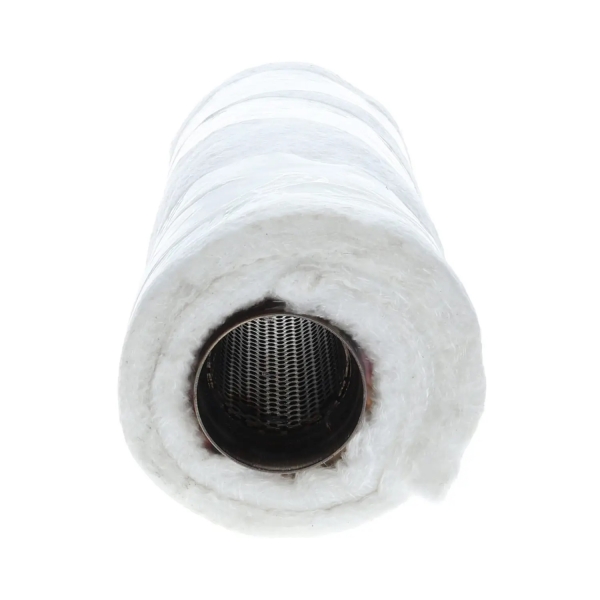

Las fibras continuas son más fáciles de organizar alrededor de un tubo perforado y pueden reducir la migración incontrolada en comparación con las fibras sueltas muy cortas.
Son especialmente adecuados cuando el embalaje tiene la siguiente forma:
hebras;
envolturas;
almohadas;
medias;
bolsas de embalaje cerradas.
Para el ensamblaje de mayor volumen, encerrar la fibra de vidrio dentro de una malla de vidrio resistente al calor puede facilitar considerablemente la instalación.

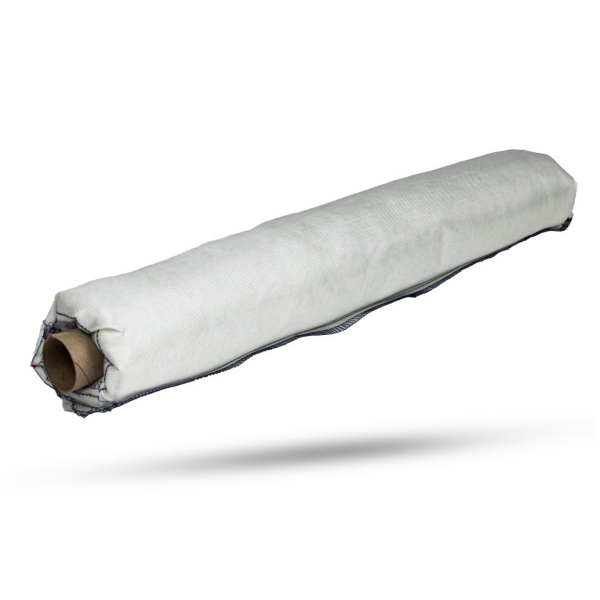

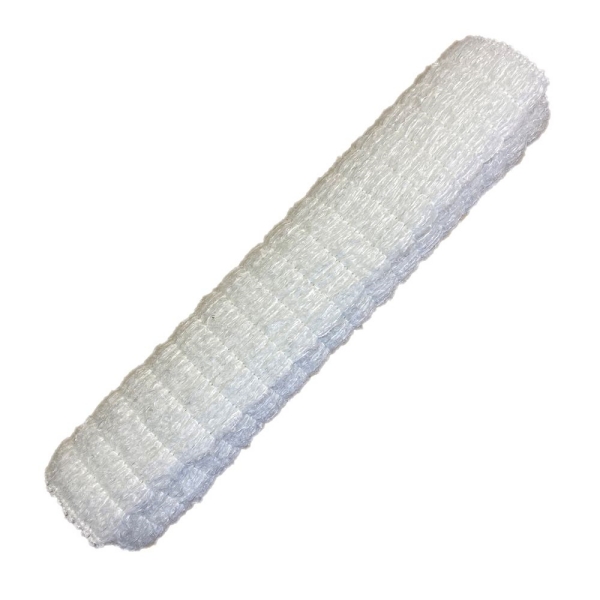

BSTFLEXFunda de fibra de vidrio para silenciador con bolsa de malla de fibra de vidrio tejidautiliza este principio.
En lugar de que los operarios midan y coloquen fibra de vidrio suelta para cada silenciador, se puede producir un componente terminado con un diámetro, una longitud y un peso de relleno acordados.
El material de relleno de fibra de vidrio es especialmente adecuado para silenciadores de tipo absorción y silenciadores que utilizan un tubo interno perforado.
Las aplicaciones típicas incluyen:
Los sistemas de escape para motocicletas, tanto de recambio como de fabricante original, suelen utilizar fibra de vidrio porque una capa de relleno relativamente ligera puede proporcionar una atenuación acústica eficaz alrededor de un núcleo recto.
Los sistemas de escape de los vehículos deportivos motorizados experimentan vibraciones considerables y ciclos térmicos repetidos. Por lo tanto, la construcción y la retención del material de relleno son importantes, además de la absorción del sonido.
Los silenciadores de alto rendimiento de flujo directo requieren atenuación acústica al tiempo que mantienen un paso de gases relativamente sin restricciones.
El relleno de fibra de vidrio se puede integrar en determinadas estructuras de silenciadores de automóviles donde se requiere material de absorción acústica alrededor de componentes internos perforados.
El peso del material de relleno, su retención y su resistencia a la erosión por gases adquieren cada vez más importancia a medida que aumentan la temperatura de los gases de escape y la velocidad de estos.
La fibra de vidrio también puede utilizarse en silenciadores acústicos industriales adecuados, aunque el tipo de fibra y la construcción circundante deben adaptarse a la temperatura de funcionamiento, la composición química del gas y las condiciones de flujo.
Un silenciador puede sonar inicialmente controlado y volverse progresivamente más fuerte aunque la carcasa metálica permanezca intacta.
El relleno interno puede deteriorarse debido a varios mecanismos.
Los pulsos de escape de alta velocidad atacan gradualmente el material más cercano al tubo perforado.
La vibración puede redistribuir el material que no se haya retenido adecuadamente.
Los ciclos repetidos de calentamiento y enfriamiento pueden alterar la estructura del sistema de empaque durante un uso prolongado.
El aceite, los residuos de combustible, el hollín y los subproductos de la combustión pueden influir en el comportamiento de la estructura fibrosa.
Un silenciador mal empaquetado puede fallar mucho antes que un silenciador idéntico ensamblado con el peso y la distribución de empaque correctos.
Por lo tanto, el aumento del ruido del escape suele ser un indicador útil de que se debe inspeccionar el material de relleno interno.
Estos dos productos utilizan la misma familia de fibras en general, pero resuelven diferentes problemas de fabricación.
| Requisito | Fibra de vidrio suelta/convencional | Calcetín de empaquetadura de fibra de vidrio |
|---|---|---|
| Cantidad de llenado flexible | Excelente | Predeterminado |
| Relleno de cavidad irregular | Excelente | Depende de la aplicación |
| Limpieza de la instalación | Moderado | Alto |
| Consistencia del peso del embalaje | Depende del operador | Más fácil de controlar |
| Velocidad de ensamblaje | Moderado | Alto |
| Contención de fibras durante el ensamblaje | Limitado | Mejorado |
| Repetibilidad del fabricante de equipos originales (OEM) | Requiere control de procesos | Muy bien |
| Dimensiones con acabado personalizado | Posible | Excelente |
Ninguno de los dos formatos es universalmente superior.
Un taller de reparación puede preferir materiales flexibles a granel.
Una fábrica de sistemas de escape que ensambla miles de silenciadores similares puede dar mayor importancia al control del peso y a la rapidez de la instalación.
Por eso BSTFLEX suministra tanto materiales como productos fabricados.soluciones de empaquetadura de silenciadores.
Una solicitud que indique únicamente "empaquetadura de silenciador de fibra de vidrio" suele ser insuficiente para una producción precisa.
Para el desarrollo o la elaboración de un presupuesto, la siguiente información resulta más útil:
Proporcionar:
diámetro exterior del núcleo perforado;
diámetro interior de la carcasa del silenciador;
longitud de embalaje efectiva;
espesor de empaquetadura radial disponible.
Cuando se conozca, especifique:
peso de embalaje requerido;
densidad objetivo;
construcción de fibra;
grosor de la estera;
número de capas;
requisito de compresión.
Incluir:
tipo de motor;
gasolina o diésel;
de 2 tiempos o de 4 tiempos;
temperatura normal de funcionamiento;
temperatura máxima;
Velocidad del gas prevista o ciclo de trabajo, cuando estén disponibles.
Indique si el embalaje será:
envuelto manualmente;
llenado mecánicamente;
insertado como una estera;
instalada como almohada;
ajustado como un calcetín prefabricado.
Para proyectos de producción, proporcione:
cantidad de prototipos;
consumo mensual o anual;
requisito de embalaje individual;
requisito de marca propia;
Disponibilidad de dibujo o muestra.
BSTFLEX desarrolla materiales de empaquetadura para sistemas de escape destinados a fabricantes de escapes, marcas de escapes para motocicletas, distribuidores y clientes industriales, en lugar de limitar el suministro a un único tamaño de repuesto fijo.
Las opciones de personalización disponibles pueden incluir:
diámetro de empaque;
longitud total;
peso del relleno de fibra de vidrio;
densidad de empaquetamiento;
Construcción de estera o hilo;
contención mediante malla de fibra de vidrio tejida;
Dimensiones del calcetín o del bolso;
estructuras multicapa;
combinaciones de lana de acero inoxidable;
embalaje a granel;
kits de reempaquetado individuales;
envases de marca propia;
desarrollo basado en muestras.
Para aplicaciones que requieren un componente ensamblado en lugar de material de relleno suelto, consulte laEmpaquetadura de fibra de vidrio para silenciador BSTFLEX.
Para obtener información sobre materiales y construcciones alternativas, visite la página completa.Gama de empaquetaduras de silenciadores.
Para los silenciadores de absorción estándar, la fibra de vidrio ofrece una combinación eficaz de rendimiento acústico, baja masa, resistencia al calor y flexibilidad de fabricación.
Sin embargo, el producto correcto no se puede seleccionar únicamente por el nombre del material.
Un sistema de embalaje diseñado correctamente tiene en cuenta lo siguiente:
Tipo de fibra + forma de empaquetamiento + densidad instalada + geometría del silenciador + temperatura de escape + velocidad del gas + método de retención
Para aplicaciones de reemplazo, el empaque de fibra de vidrio convencional puede ser suficiente.
Para la producción OEM, la repetibilidad cobra mayor importancia. Las esteras, bolsas, almohadillas o calcetines de empaquetadura de fibra de vidrio pre-medidos pueden reducir la variación en los conjuntos de silenciadores terminados.
Para entornos de escape severos, una construcción compuesta que combine fibra de vidrio con lana de acero inoxidable u otra capa protectora interna puede proporcionar una mejor resistencia a la erosión del material de relleno.
BSTFLEX puede desarrollar empaquetaduras de fibra de vidrio para sistemas de escape según planos, dimensiones, peso de llenado objetivo o muestras originales para aplicaciones de silenciadores de escape en motocicletas, automóviles, vehículos deportivos, vehículos de competición y aplicaciones industriales.
Para obtener una recomendación o cotización precisa, envíe un correo electrónico a BSTFLEX:
núcleo OD;
ID de shell;
longitud de embalaje;
peso o densidad de embalaje requeridos;
aplicación de escape;
temperatura de funcionamiento estimada;
dibujo o muestra;
cantidad del pedido.
BSTFLEX puede entonces recomendar una construcción de relleno de silenciador de fibra de vidrio suelta, estera, bolsa, calcetín o una combinación de ambas, adecuada para el diseño del silenciador.
