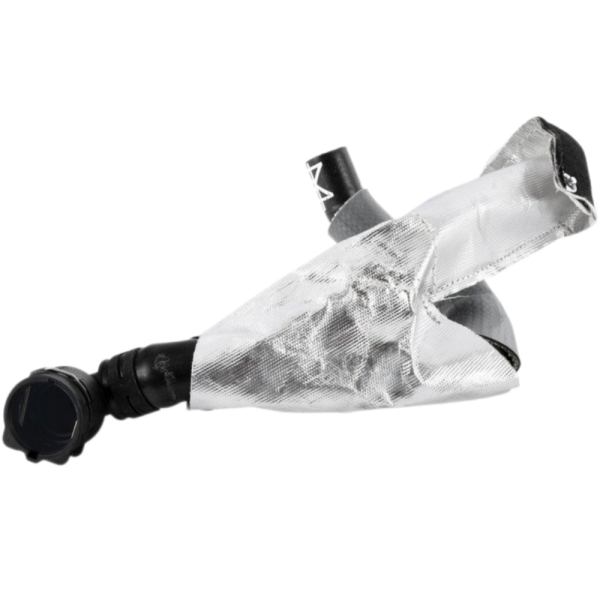

Un escudo térmico automotriz de forma personalizada es una barrera térmica flexible o semirrígida fabricada para adaptarse a la geometría de un componente específico del vehículo. En lugar de suministrarse como una lámina universal o un manguito cilíndrico recto, se corta, pliega, cose y ensambla según las dimensiones de una manguera, un mazo de cables, un sensor, una válvula, un conector o una línea de fluido.
Este tipo de protección se utiliza cuando una funda térmica estándar no puede adaptarse a las ramificaciones, curvas, puntos de montaje o cambios de diámetro que se encuentran en un conjunto automotriz terminado. La superficie exterior reflectante se orienta hacia la fuente de calor cercana, mientras que las capas internas reducen la cantidad de calor que llega al componente protegido.
BSTFLEX fabricaProtectores térmicos automotrices de fibra de vidrio aluminizada con forma personalizadaA partir de planos del cliente, archivos CAD, medidas de instalación o muestras originales, se pueden desarrollar diseños como paneles planos, cubiertas desplegables o cubiertas tridimensionales completas.
El espacio disponible en el compartimento del motor de un motor moderno es limitado. Los colectores de escape, los turbocompresores, los conductos EGR, los convertidores catalíticos y los sistemas de postratamiento pueden estar cerca de conectores de plástico, cableado eléctrico, mangueras de goma y conductos de fluidos. Incluso cuando estos componentes no entran en contacto directo con la superficie caliente, el calor radiante prolongado puede elevar su temperatura lo suficiente como para acelerar su envejecimiento o afectar su rendimiento.
El problema se complica cuando el conjunto protegido incluye una T, un codo, un conector de sensor, una abrazadera de montaje o varias ramificaciones. Un manguito térmico tubular convencional puede cubrir la sección recta, pero deja expuestos el conector, el cuerpo de la válvula o la unión.
Un escudo térmico de forma personalizada cubre toda la geometría. Los paneles individuales se adaptan al conjunto y se unen en las posiciones necesarias para proporcionar una cobertura continua. Se pueden incorporar recortes para enchufes eléctricos, clips de fijación, pernos, sensores y puntos de servicio.
El escudo gestiona el calor mediante una combinación de reflexión y aislamiento. Estas funciones están relacionadas, pero no son lo mismo.
Normalmente, una superficie reflectante de aluminio se coloca orientada hacia el escape, el turbocompresor u otro componente caliente. Esta superficie redirige parte de la energía radiante antes de que penetre en el cuerpo del escudo. Mantener la orientación correcta y una distancia adecuada de la fuente de calor es fundamental para su correcto funcionamiento.
El tejido de fibra de vidrio soporta la superficie reflectante y proporciona aislamiento térmico. Cuando se requiere mayor aislamiento, la construcción puede incluir una estera de fibra de vidrio, fieltro de fibra preoxidado, fieltro carbonizado u otra capa aislante homologada.
El núcleo aislante ralentiza la transferencia de calor a través del espesor del escudo. También puede proporcionar amortiguación entre la cubierta protectora y un componente irregular. Ciertas estructuras de fieltro pueden contribuir al control del ruido y las vibraciones, así como al aislamiento térmico.
La forma forma parte del diseño térmico. Un patrón bien definido se mantiene en la posición requerida y limita las áreas abiertas por donde el calor radiante puede llegar al componente. Por lo tanto, las juntas, los solapamientos, los broches de presión y los puntos de montaje deben planificarse teniendo en cuenta tanto los requisitos de instalación como la dirección de la exposición al calor.
No existe una única disposición de capas adecuada para todos los vehículos. La selección del material depende de la fuente de calor, el tiempo de exposición, el espacio libre de instalación, la temperatura permitida del componente, la vibración y los fluidos circundantes.
| Capa o componente | Función principal | Opciones disponibles |
|---|---|---|
| Superficie reflectante | Reduce el resplandoren absorción | Lámina de aluminio o revestimiento aluminizado específico para la aplicación. |
| Capa de refuerzo | Proporciona resistencia, flexibilidad y estabilidad dimensional. | Tejido de fibra de vidrio |
| capa de aislamiento térmico | Ralentiza la transferencia de calor a través del escudo. | Estera de fibra de vidrio, fieltro de fibra preoxidado o fieltro carbonizado. |
| Superficie interior | Contactos o caras del componente protegido | Acabado protector liso, recubierto o específico para cada aplicación. |
| Sistema de afiliación | Mantiene la forma bidimensional o tridimensional requerida. | Costuras de alta temperatura, remaches o construcción combinada |
| Sistema de fijación | Fija el escudo y permite la instalación o el mantenimiento. | Botones a presión, ojales, clips, remaches o sujetadores especificados por el cliente. |
Una construcción ligera de dos capas puede ser suficiente cuando la principal preocupación es el calor radiante. Un blindaje multicapa más grueso es más apropiado cuando la instalación requiere tanto reflexión como aislamiento térmico. El diseño correcto debe basarse en los datos de la aplicación, en lugar de seleccionar el material únicamente en función de la temperatura máxima anunciada.
El término describe algo más que simplemente cortar el borde exterior de un material plano. Los protectores térmicos para automóviles pueden diseñarse con diversos niveles de complejidad geométrica.
Un escudo plano protege un lado de un componente o crea una barrera térmica entre una fuente de calor y una superficie cercana. Se pueden cortar agujeros, ranuras y elementos de montaje en el patrón. Para este tipo de aplicación, unestera reflectante de calor troqueladapuede proporcionar la construcción requerida.
Las líneas de pliegue permiten que un patrón plano se adapte parcialmente a un tubo, conector o carcasa. Este diseño resulta útil cuando una superficie recibe la mayor parte del calor, pero se requiere cobertura lateral adicional.

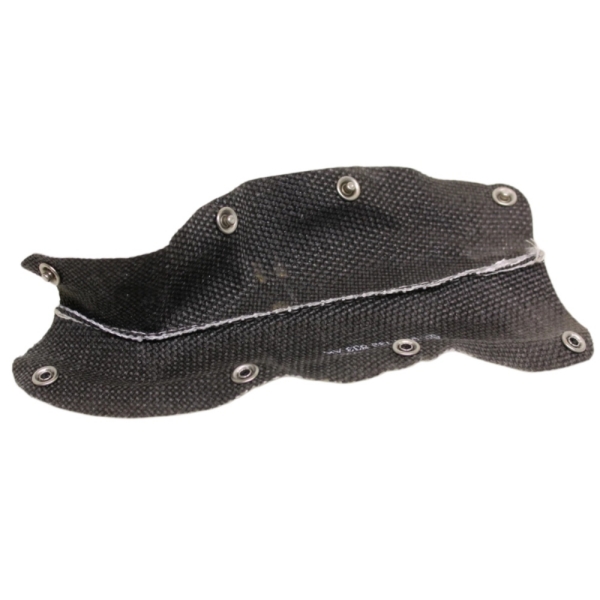

Un escudo tridimensional se ensambla a partir de varios paneles con formas específicas. Puede adaptarse a codos, derivaciones, válvulas, acoplamientos de mangueras y componentes con secciones transversales variables. Las uniones y superposiciones se colocan de manera que la pieza terminada conserve su geometría durante la instalación y el uso.

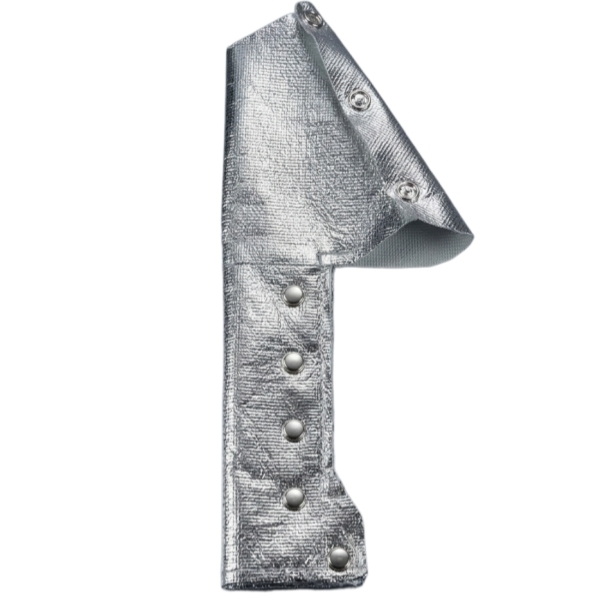

Los broches de presión de acero inoxidable u otro método de fijación extraíble permiten colocar la protección una vez instalada la manguera, el mazo de cables o la línea de fluido. Esto evita desconectar el conjunto protegido y facilita su posterior inspección.
Para componentes rectos que no requieren un patrón complejo, BSTFLEX también suministra unManga reflectante del calor con cierre de broche.
| Factor de diseño | ClienteEscudo térmico en forma de O | Funda térmica estándar |
|---|---|---|
| Geometría | Desarrollado en torno a un componente o conjunto específico. | Normalmente se suministra con un diámetro y una longitud constantes. |
| Ramificaciones y conectores | Puede incluir aberturas específicas y secciones con formas especiales. | Puede dejar expuestas secciones irregulares. |
| Instalación | Se pueden utilizar cierres extraíbles o puntos de montaje de componentes. | Puede deslizarse sobre el componente o envolver una sección recta. |
| Construcción por capas | Puede variar según la zona térmica y el espacio disponible. | Generalmente es uniforme en toda la manga. |
| Requisito de desarrollo | Requiere dibujo, muestra o información dimensional. | Generalmente se selecciona por diámetro interior y longitud. |
| Uso típico | Válvulas, uniones, sensores, líneas ramificadas y conjuntos complejos. | Mangueras rectas, tubos, cables y haces de cables |
Un escudo térmico flexible para automóviles y un escudo térmico de metal estampado resuelven diferentes problemas de embalaje.
Los escudos rígidos de aluminio o acero inoxidable son adecuados cuando el diseño requiere rigidez estructural, una resistencia considerable a los impactos o un espacio de aire controlado. Normalmente requieren soportes, pernos o puntos de montaje específicos para el vehículo.
Un escudo de fibra de vidrio aluminizada con base textil es más ligero y se ajusta mejor a mangueras, cableado y conjuntos irregulares. Permite un movimiento limitado de los componentes y, a menudo, se puede instalar sin necesidad de una estructura de montaje rígida de gran tamaño.
El blindaje flexible no debe sustituir automáticamente al blindaje metálico en todas las aplicaciones. La elección depende de la exposición a impactos, el flujo de aire, la vibración, el espacio libre disponible, los requisitos de montaje y la ubicación de la superficie caliente.
Las cubiertas con forma protegen las ramificaciones del cableado, los cuerpos de los conectores y las abrazaderas ubicadas cerca de los componentes del escape. Se pueden incorporar aberturas para que el recorrido original y los puntos de conexión eléctrica permanezcan accesibles.

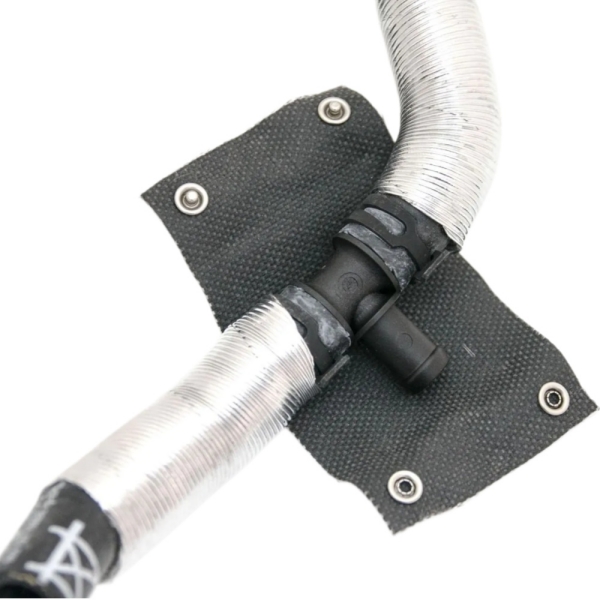

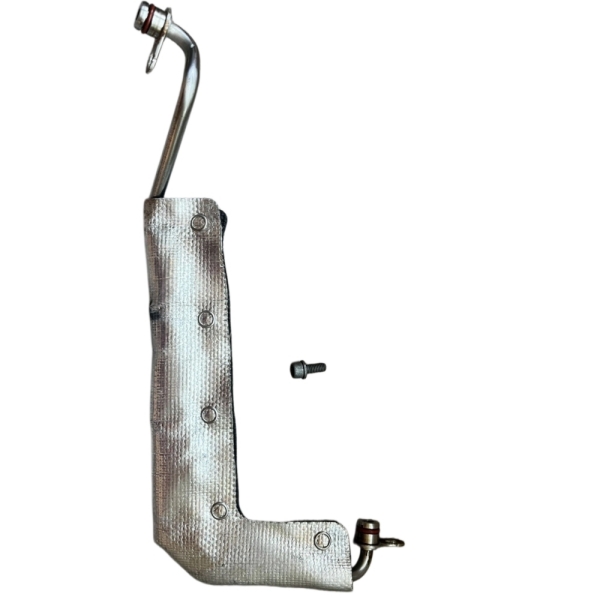

Se pueden instalar protectores térmicos alrededor de mangueras flexibles, tuberías rígidas, acoplamientos y derivaciones en T. Una estructura desmontable resulta especialmente útil cuando el conjunto de la tubería no puede pasar a través de una funda cerrada convencional.
Los tubos y mangueras EGR, los sensores y el cableado adyacente pueden ubicarse cerca de zonas con calor concentrado de los gases de escape. Un protector específico para cada componente puede proteger las piezas circundantes, dejando libres los puntos de montaje y conexión necesarios.
Los sistemas de postratamiento de diésel pueden ubicar las líneas de DEF y las conexiones eléctricas cerca de los tubos de escape, los componentes SCR y otras superficies calientes. Se pueden desarrollar diseños personalizados en torno al trazado de las líneas, la conexión del inyector y las abrazaderas de fijación.
Las pequeñas cubiertas para componentes ofrecen protección localizada donde una funda completa sería innecesaria o difícil de instalar. La cubierta se puede moldear para proteger la cara expuesta al calor, manteniendo al mismo tiempo el acceso para el montaje y el mantenimiento.
Las mangueras, los conductos de vacío, el cableado y los conectores que pasan cerca de un turbocompresor pueden recibir altas cargas de calor radiante. Un escudo multicapa con revestimiento de aluminio ayuda a reducir la radiación directa que llega a estos componentes sensibles a la temperatura.
El diseño de un escudo térmico específico para un componente normalmente pasa por varias etapas prácticas.
La capacidad de soportar temperaturas extremas de un escudo térmico para automóviles no puede definirse únicamente por el tejido de fibra de vidrio. El revestimiento de aluminio, el sistema de laminado, el material aislante, el hilo de coser, los sujetadores y el recubrimiento opcional deben ser adecuados para la aplicación.
La temperatura de la fuente radiante también difiere de la temperatura continua en la superficie del escudo. La distancia a la fuente de calor, el flujo de aire, la duración de la exposición, las condiciones de contacto y el ciclo de trabajo del vehículo afectan la temperatura que llega al componente protegido.
Por lo tanto, una solicitud técnica útil debería incluir:
Los compradores que soliciten un escudo térmico a medida deben proporcionar más información que solo sus dimensiones aproximadas (largo y ancho). La siguiente información ayuda al fabricante a preparar un prototipo funcional:
Cuando no se dispone de planos, se puede utilizar un componente original o un blindaje existente como punto de partida. El nuevo prototipo debe comprobarse en el conjunto real antes de finalizar las dimensiones de producción.
Un fabricante idóneo debe ser capaz de controlar tanto la composición del material como la geometría final. El material reflectante por sí solo no garantiza un componente fiable. La precisión del patrón, la ubicación de las costuras, el acabado de los bordes y la posición de los sujetadores influyen en la instalación y la cobertura térmica.
Un comprador OEM debe evaluar si el proveedor puede brindar soporte para:
Suministros BSTFLEXproductos de protección térmica aluminizadosPara mangueras, cableado, tuberías y conjuntos de componentes automotrices. La estructura de capas, la forma final y los accesorios de instalación se pueden desarrollar según los requisitos térmicos y de embalaje del cliente.
No siempre. Una funda térmica suele tener un perfil tubular recto o envolvente. Un escudo con forma personalizada puede incluir varios paneles, ramificaciones, recortes y puntos de fijación diseñados en torno a un componente específico.
Sí. Los broches de presión, los clips u otro tipo de cierre que se pueda abrir permiten la instalación sin desconectar el componente protegido. Siempre que la geometría lo permita, la posición del cierre debe quedar alejada de la zona de mayor exposición al calor.
Sí. Se puede utilizar un componente físico, un escudo térmico existente o una plantilla aprobada para el desarrollo del patrón. Se recomienda una etapa de ajuste del prototipo antes de lanzar el diseño para la producción en serie.
La fibra de vidrio proporciona refuerzo, flexibilidad y aislamiento térmico. La superficie de aluminio gestiona principalmente el calor radiante, mientras que la fibra de vidrio y cualquier capa aislante adicional reducen la transferencia de calor a través del escudo.
Sí. Se puede evaluar el fieltro carbonizado o el fieltro de fibra preoxidada cuando se requiere aislamiento térmico, amortiguación o atenuación acústica adicionales. La selección del material depende del espesor permitido y de las condiciones de exposición reales.
Se puede considerar un tejido interior recubierto específico para la aplicación cuando la protección requiere mayor resistencia a la abrasión, los fluidos, la contaminación o las fibras sueltas. El recubrimiento debe ser compatible con la temperatura de funcionamiento requerida.
Los componentes del sistema de escape son fuentes comunes de calor radiante, pero los protectores también se pueden utilizar cerca de turbocompresores, sistemas EGR, equipos de postratamiento, bloques de motor y otras zonas de calor concentrado.
El grosor se selecciona en función del objetivo térmico, la exposición al calor, el espacio disponible, la flexibilidad requerida y el método de instalación. Un blindaje más grueso no es automáticamente mejor si interfiere con los componentes circundantes o impide una fijación correcta.
Un escudo térmico personalizado eficaz comienza con información precisa tanto del componente protegido como de la fuente de calor cercana. Envíe a BSTFLEX su plano, archivo CAD, muestra original o dimensiones de instalación junto con las temperaturas de funcionamiento y la cantidad estimada.
Nuestro equipo puede revisar la geometría, recomendar una construcción adecuada de aluminio, fibra de vidrio y aislamiento, y fabricar un prototipo para evaluar su ajuste y rendimiento.
