La gestión del calor del escape ya no se limita a evitar que un tubo caliente toque componentes cercanos. Las plataformas modernas de vehículos colocan colectores de escape, turbocompresores, convertidores catalíticos, sensores, cableado, sistemas de combustible y módulos electrónicos en espacios cada vez más compactos. El resultado es un entorno térmico exigente en el que la elección del material del escudo térmico automotriz puede influir directamente en la vida útil de los componentes, la libertad de diseño del montaje y la fiabilidad del vehículo.
No existe un único metal ideal para cada ubicación del escape. Un escudo inferior de carrocería situado a varios centímetros de un tubo de escape tiene requisitos diferentes a los de un escudo montado alrededor de un turbocompresor o un convertidor catalítico. Por ello, los ingenieros seleccionan el material del escudo térmico del escape según la fuente de calor real, el espacio de aire disponible, la geometría de la pieza, el nivel de vibración, la exposición a la corrosión y el objetivo de peso.
BSTFLEX fabrica materiales de escudo térmico metálico gofrado para proyectos de gestión térmica automotriz e industrial, incluidos lámina de barrera térmica de acero inoxidable, material de escudo térmico de aluminio gofrado y material de escudo térmico de Inconel Alloy 625.
La temperatura alrededor de un sistema de escape no es uniforme. La carga térmica cambia significativamente de una ubicación a otra, por lo que especificar un material de escudo térmico para todo un vehículo puede provocar peso innecesario, costes excesivos o protección insuficiente.
Las áreas más exigentes suelen concentrarse cerca del motor y del sistema de postratamiento de escape. Las zonas calientes habituales incluyen:
El propósito del escudo normalmente es reducir el calor radiante que llega a los componentes adyacentes en lugar de simplemente cubrir la superficie caliente. Por lo tanto, una gestión térmica automotriz eficaz depende del material, la geometría del escudo, el método de montaje y el espacio de aire entre la fuente de calor y la barrera.
Para la mayoría de los programas automotrices, tres familias de metales cubren la mayor parte de los requisitos de escudos térmicos rígidos: aluminio, acero inoxidable y aleaciones de níquel de alto rendimiento como Inconel 625.
| Ubicación automotriz | Elección habitual de material | Razón principal de diseño |
|---|---|---|
| Barrera radiante del compartimento del motor | Aluminio | Bajo peso y buena reflexión del calor radiante |
| Protección térmica inferior del escape | Aluminio o acero inoxidable | Cobertura de grandes áreas con peso controlado |
| Colector de escape | Acero inoxidable | Ciclos térmicos y durabilidad mecánica |
| Convertidor catalítico | Acero inoxidable | Alta exposición al calor, resistencia a la vibración y a la corrosión |
| Silenciador y amortiguador de sonido | Aluminio o acero inoxidable | Depende de la temperatura, la posición y el entorno del vehículo |
| Área del turbocompresor | Acero inoxidable o Inconel 625 | Mayor demanda térmica y ciclos térmicos repetidos |
| Automovilismo y zonas de escape extremas | Inconel 625 | Resistencia a altas temperaturas y resistencia a la oxidación |
Esta tabla es un punto de partida en lugar de una especificación universal. El grosor del material, el grado de la aleación, la distancia desde la superficie del escape y la geometría del componente pueden cambiar sustancialmente el rendimiento final.
Un colector de escape es una de las ubicaciones más difíciles para un escudo térmico metálico rígido. El escudo puede instalarse cerca de la fuente de calor, estar sujeto a la vibración del motor y someterse repetidamente a ciclos entre condiciones ambientales y temperaturas elevadas de funcionamiento.
Por esta razón, el acero inoxidable se considera ampliamente un material práctico para escudos térmicos de colectores de escape. Su combinación de resistencia mecánica, resistencia a la oxidación y resistencia a la corrosión lo hace adecuado para escudos conformados que deben mantener su geometría durante ciclos repetidos de calentamiento y enfriamiento.

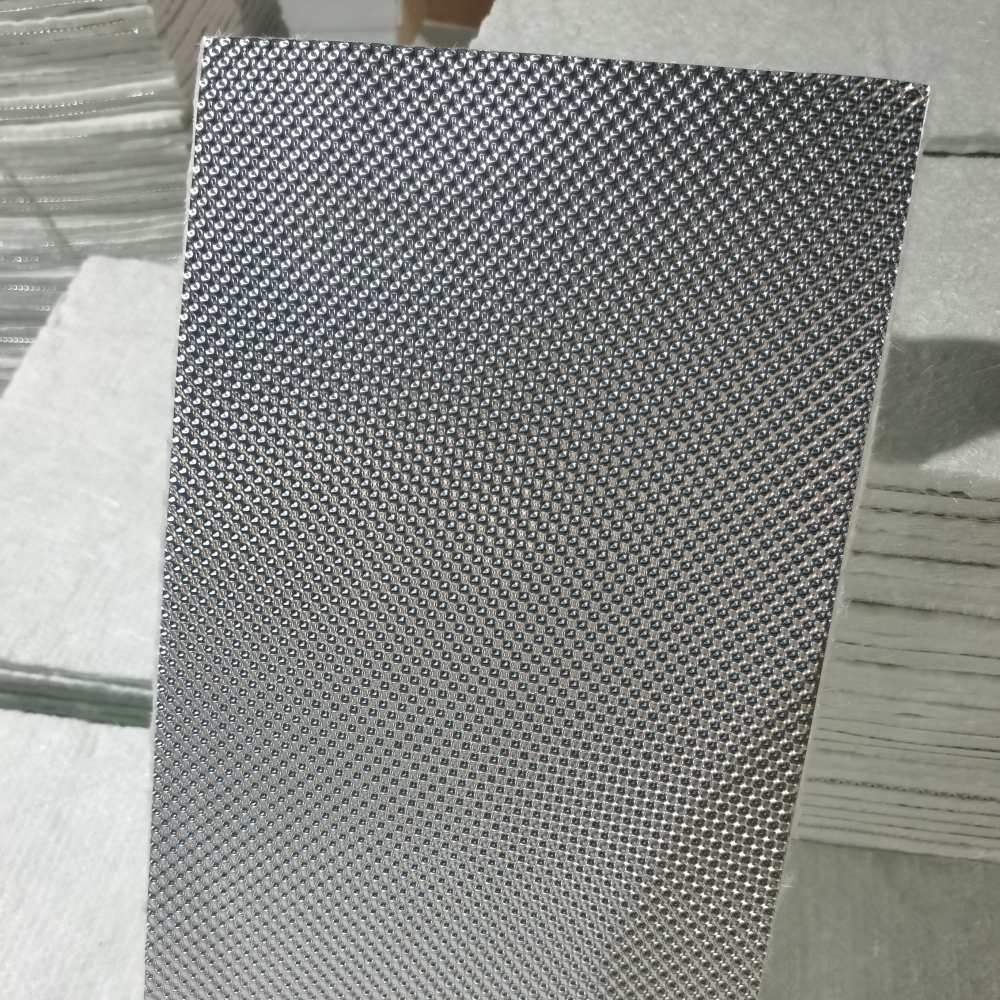

El BSTFLEX panel de barrera térmica de acero inoxidable estampado en relieve está diseñado para aplicaciones donde una construcción metálica delgada requiere rigidez adicional. El perfil estampado en relieve refuerza la geometría de la lámina sin depender exclusivamente de un mayor grosor del metal.
Los convertidores catalíticos pueden crear cargas térmicas concentradas debajo del vehículo y cerca del piso del habitáculo, el cableado, las líneas de freno, los sistemas de combustible u otros conjuntos sensibles a la temperatura. Por lo tanto, un escudo para convertidor catalítico debe soportar tanto la exposición térmica como el duro entorno mecánico presente debajo de un vehículo.
El acero inoxidable se selecciona con frecuencia porque puede tolerar el calor, la contaminación de la carretera y la vibración repetida mientras mantiene la estabilidad estructural. Según la arquitectura del escudo, una capa de acero inoxidable estampada o en relieve también puede combinarse con un espacio de aire o una capa aislante para aumentar el efecto de barrera térmica.
Para barreras secundarias menos exigentes situadas más lejos del convertidor, el aluminio ligero también puede ser adecuado. La decisión de diseño debe basarse en condiciones térmicas medidas o calculadas en lugar de solo en el nombre del componente.
Un escudo térmico de los bajos del vehículo suele cubrir un área superficial mucho mayor que un escudo de colector. El peso excesivo del material adquiere mayor importancia cuando el escudo se extiende a lo largo de un túnel de escape, un panel del piso o el área del depósito de combustible.

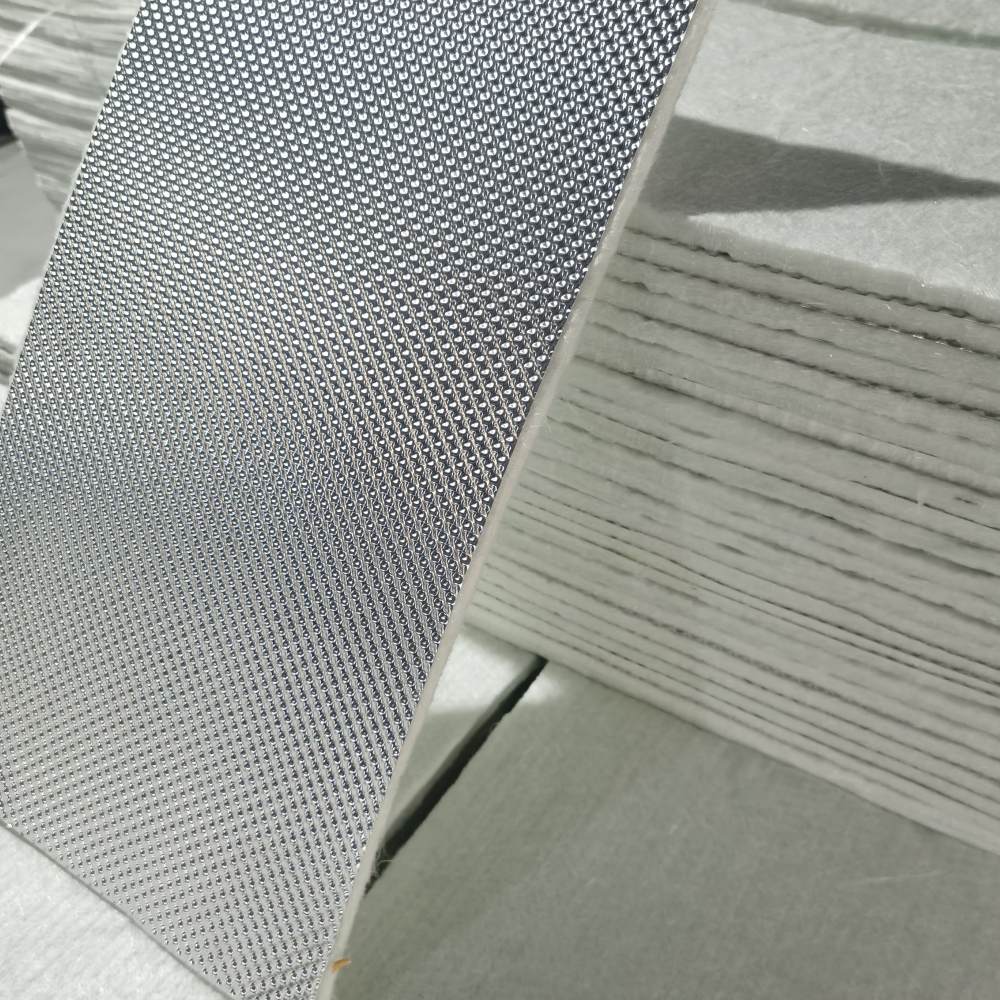

Aquí es donde el material de escudo térmico de aluminio estampado en relieve proporciona una ventaja de ingeniería útil. La baja densidad del aluminio permite proteger un área grande con una masa adicional relativamente pequeña del vehículo.
Las aplicaciones típicas incluyen:
El estampado en relieve es especialmente útil en paneles de aluminio amplios porque un patrón de superficie tridimensional aumenta la rigidez y ayuda a controlar el movimiento, la vibración y la deformación del panel.
La gestión térmica del compartimento del motor implica un problema diferente al del blindaje directo del escape. El objetivo suele ser detener la energía radiante de un colector, turbocompresor o tubo de escape para evitar que caliente componentes de admisión cercanos, cableado, dispositivos electrónicos o paneles de la carrocería.
Para estas barreras secundarias, el aluminio suele ser un material eficiente para escudos térmicos del motor porque combina bajo peso, buena capacidad de conformado y una reflexión eficaz del calor radiante.
Los escudos de aluminio típicos del compartimento del motor pueden instalarse entre:
Sin embargo, si el escudo se encuentra extremadamente cerca de un componente de escape de alta temperatura, el acero inoxidable o una aleación de mayor temperatura pueden ser más adecuados.
Un turbocompresor presenta una de las mayores concentraciones térmicas en el compartimento de un motor de combustión. Además de las altas temperaturas de funcionamiento, las aplicaciones con turbo implican cambios rápidos de temperatura, espacio de instalación limitado y una intensa exposición al calor radiante de mangueras, cableado y estructuras del vehículo cercanos.
El acero inoxidable sigue siendo adecuado para muchos diseños de escudos térmicos de turbo de producción, especialmente cuando la geometría del escudo y la separación de aire están correctamente diseñadas. Para motores de uso extremo, aplicaciones de resistencia y sistemas de escape de competición, las aleaciones a base de níquel pueden proporcionar un rendimiento adicional.
BSTFLEX Material de escudo térmico de aleación 625 Inconel está destinado a entornos térmicos exigentes que requieren mayor resistencia a la oxidación, la corrosión y la pérdida de resistencia mecánica a temperaturas elevadas.
Inconel no debería reemplazar automáticamente al acero inoxidable simplemente porque es una aleación de mayor rendimiento. El material tiene un costo más elevado y normalmente debe especificarse donde el entorno operativo lo justifique.
Las aplicaciones que pueden justificar el uso de Inconel 625 incluyen:
Cuando el acero inoxidable convencional ya cumple con los requisitos térmicos y mecánicos, usar Inconel puede añadir costos sin proporcionar una ventaja significativa al sistema. Por lo tanto, la selección correcta del material es un equilibrio entre rendimiento térmico, durabilidad, requisitos de fabricación y costo total del programa.
Un error común en el diseño de escudos térmicos es centrarse únicamente en la aleación mientras se ignora el espacio entre el escudo y la fuente de calor.
Una separación de aire puede influir significativamente en el rendimiento de una barrera térmica metálica. En lugar de colocar el escudo térmico directamente contra el componente caliente, los ingenieros suelen crear una separación controlada que limita la transferencia de calor por conducción y permite que la superficie metálica funcione principalmente como una barrera radiante.
Las variables importantes de diseño incluyen:
En consecuencia, un escudo térmico más delgado colocado correctamente puede funcionar mejor que una lámina más pesada instalada con una separación térmica deficiente.

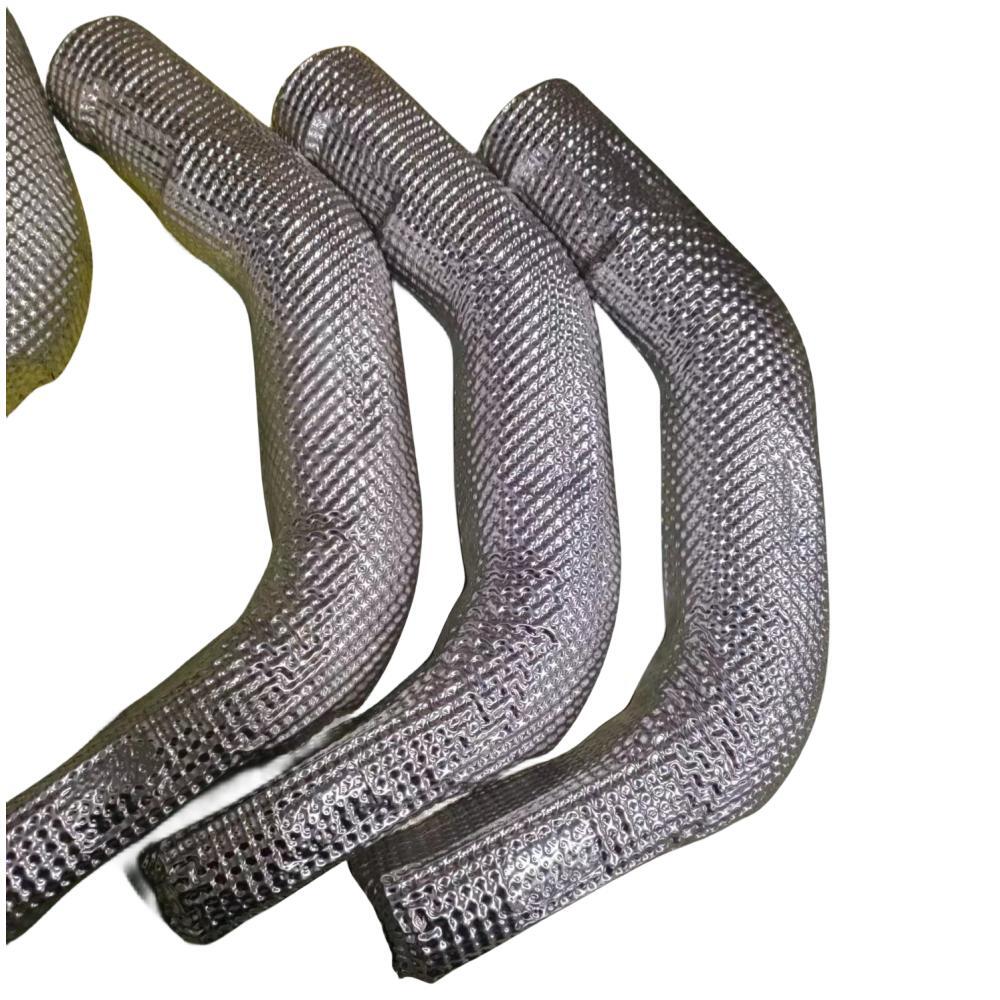

Los escudos térmicos metálicos automotrices suelen estar estampados porque una lámina plana muy delgada puede carecer de la rigidez necesaria para piezas grandes o complejas. Añadir un patrón formado cambia el comportamiento estructural de la lámina y permite a los ingenieros crear componentes ligeros con mayor rigidez.
Según el diseño, el estampado puede ayudar a:
Se pueden desarrollar diferentes geometrías de estampado según el grosor requerido de la lámina, el proceso de conformado y la forma del componente terminado.
No todos los problemas térmicos pueden resolverse con una sola capa metálica. Las cargas térmicas elevadas o el espacio de montaje limitado pueden requerir una construcción de escudo multicapa.
Una sola lámina metálica con relieve es adecuada cuando la reducción del calor radiante y la separación mecánica son suficientes. Los sistemas más exigentes pueden incorporar dos capas metálicas con un espacio de aire o una capa de aislamiento colocada entre ellas.
Los conjuntos multicapa pueden ser útiles alrededor de:
El beneficio de una construcción multicapa debe validarse frente al peso adicional, la complejidad del conformado y el costo de fabricación.
Aumentar el espesor del metal puede mejorar la resistencia mecánica, pero un material más grueso no crea automáticamente una barrera térmica proporcionalmente mejor.
Un escudo térmico gestiona principalmente la energía radiante y limita la transferencia de calor a los componentes cercanos. Por lo tanto, su eficacia depende en gran medida de las características de la superficie, la geometría y el espaciado. Seleccionar un metal innecesariamente grueso puede aumentar el peso del componente y el consumo de material sin resolver el problema subyacente del diseño térmico.
Para el desarrollo de OEM, el espesor de la lámina debe seleccionarse junto con:
Una especificación útil de un escudo térmico debe describir más que el nombre del metal. Proporcionar datos realistas de la aplicación permite al fabricante recomendar una construcción adecuada y reduce ciclos de desarrollo innecesarios.
La información de ingeniería normalmente incluye:
Cuando el material aún no ha sido especificado, BSTFLEX puede revisar las condiciones de instalación y ayudar a los clientes a evaluar opciones de escudos térmicos de aluminio, acero inoxidable e Inconel.
Los mismos principios de selección de materiales se extienden más allá de los automóviles de pasajeros. Las barreras térmicas metálicas rígidas también son necesarias en vehículos comerciales, maquinaria agrícola, equipos de construcción, vehículos todoterreno, motocicletas, generadores y otros equipos accionados por motores.
Los equipos de servicio pesado pueden crear un entorno más difícil porque los sistemas de escape funcionan durante largos períodos bajo carga y pueden estar expuestos a polvo, barro, humedad e impactos mecánicos. En estas situaciones, la durabilidad del material y el diseño de montaje pueden ser más importantes que lograr el menor peso posible del escudo.
Para vehículos de alto rendimiento y competición, las prioridades de ingeniería pueden cambiar nuevamente hacia la resistencia a temperaturas extremas, el empaquetado compacto y la protección de componentes altamente sensibles a la temperatura.
BSTFLEX suministra diferentes materiales metálicos rígidos para escudos térmicos, de modo que los clientes puedan adaptar el metal a la zona térmica en lugar de forzar un solo material en cada aplicación.
Adecuada para colectores de escape, convertidores catalíticos, silenciadores, tubos de escape y zonas calientes automotrices con altas exigencias mecánicas.
Ver material de escudo térmico de acero inoxidable
Adecuada para escudos ligeros de bajos, barreras del compartimento del motor, túneles de transmisión y protección térmica radiante secundaria.
Ver material de escudo térmico de aluminio
Adecuado para turbocompresores, sistemas de escape de competición y otras aplicaciones donde el calor extremo y las condiciones de funcionamiento severas justifican una aleación de níquel de alto rendimiento.
Ver material de escudo térmico de Inconel 625
El mejor material para escudos térmicos automotrices depende de la zona de instalación. El aluminio se utiliza comúnmente para barreras radiantes ligeras, el acero inoxidable se selecciona ampliamente alrededor de componentes del escape y las aleaciones de Inconel se utilizan donde las exigencias térmicas y mecánicas excepcionalmente altas las justifican.
El acero inoxidable es un punto de partida común para los escudos térmicos del escape porque combina capacidad de temperatura, resistencia mecánica y resistencia a la corrosión. El aluminio puede ser adecuado para barreras secundarias más alejadas de la fuente de calor, mientras que el Inconel puede considerarse para condiciones extremas del escape.
El acero inoxidable se utiliza ampliamente para escudos térmicos de colectores de escape porque la aplicación implica calor radiante elevado, vibración y ciclos térmicos repetidos. La selección final del material debe considerar la temperatura real de funcionamiento, la distancia al colector y la construcción del escudo.
El acero inoxidable es adecuado para muchos escudos térmicos de turbocompresores de producción. Los sistemas de turbocompresor de competición de alta potencia y temperatura extrema pueden requerir un material basado en níquel como Inconel 625.
Sí. El aluminio es eficaz como barrera térmica radiante ligera cuando la temperatura de funcionamiento y la distancia a la fuente del escape son adecuadas. Es especialmente útil para escudos de bajos y del compartimento del motor donde reducir la masa es importante.
El perfil estampado aumenta la rigidez de la lámina delgada, permitiendo a los fabricantes reducir el peso mientras mantienen la forma y la resistencia a la vibración. El rendimiento térmico depende entonces del diseño completo, incluida la separación de aire y la posición del escudo.
Sí. BSTFLEX admite proyectos OEM de protección térmica con espesores de material personalizados, dimensiones de lámina, patrones de estampado y desarrollo específico para aplicaciones. Los clientes pueden proporcionar planos, muestras o información de instalación para su evaluación.
La estrategia más eficaz de gestión térmica del escape no consiste en buscar un único material superior para todos los casos. Consiste en dividir el vehículo en zonas térmicas y aplicar un material adecuado a cada ubicación.
El aluminio es muy eficaz cuando el objetivo es el control ligero del calor radiante. El acero inoxidable proporciona mayor durabilidad alrededor de componentes del escape más calientes. El Inconel 625 se reserva para entornos térmicos severos donde los metales automotrices convencionales pueden dejar de proporcionar el rendimiento de servicio requerido.
Para un nuevo proyecto de escape, compartimento del motor o bajos, BSTFLEX puede evaluar su fuente de calor, espacio de instalación, espesor del metal y requisitos de conformado. Envíe los detalles de la aplicación, el plano o la muestra para analizar un material adecuado para escudos térmicos automotrices y solicitar una cotización.
